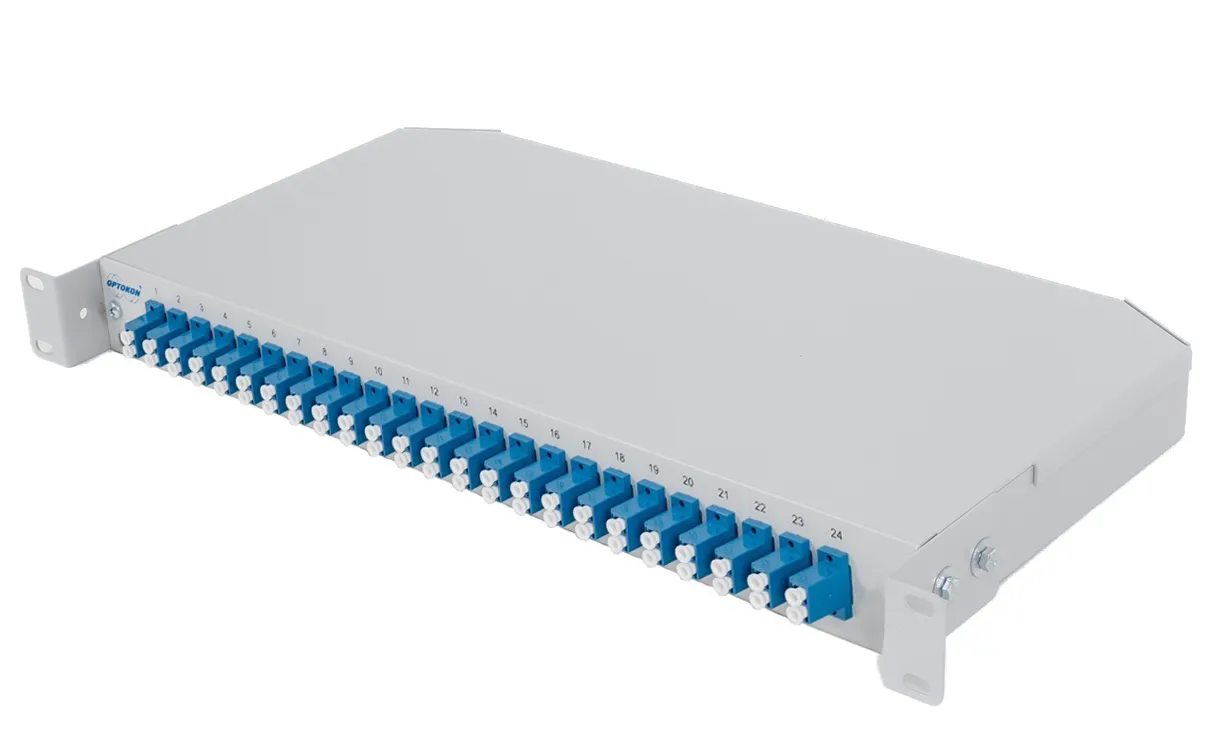

ZMPJ — компактна 19-дюймова стоєчна шафа для оптичних мереж, призначена для термінації, комутації та організації волоконно-оптичних ліній. Рішення розроблене для встановлення у телекомунікаційних стійках, розподільчих вузлах, FTTH-мережах і серверних, де потрібне надійне розміщення оптичних з’єднань за обмеженого простору.
Шафа забезпечує зручний доступ до волокон, захист з’єднань і гнучкість конфігурації завдяки модульній конструкції та змінним фронтальним панелям. Вона дозволяє виконувати зварювання та підключення до 96 волокон у форматі лише 1U, що робить її ефективним рішенням для щільних інсталяцій.
Що це за товар
ZMPJ — це фіксована оптична розподільча шафа (ODF) для монтажу у 19" стійку. Вона використовується як точка підключення та керування волоконно-оптичними кабелями, забезпечуючи:
- Термінацію оптичних кабелів
- Встановлення адаптерів і патч-кордів
- Організацію та захист волокон
- Заземлення та фіксацію кабелю
- Зручний доступ для обслуговування
Компактний корпус з алюмінієвого сплаву забезпечує міцність, малу вагу та стійкість до корозії.
Для чого використовується
- FTTH і FTTx мережі
- Вузли доступу операторів зв’язку
- Серверні та дата-центри
- Телекомунікаційні шафи
- Корпоративні мережі
- Точки розподілу волокон
- Приміщення з обмеженим монтажним простором
ZMPJ особливо корисна там, де потрібне щільне розміщення з’єднань за мінімальної висоти у стійці.
Основні характеристики
Технічні параметри
| Параметр | Значення |
|---|---|
| Форм-фактор | 19" стійка |
| Висота | 1U |
| Максимальна ємність | до 96 волокон |
| Розміри (В×Ш×Г) | ~44 × 432 × 253 мм |
| Матеріал | Алюмінієвий сплав 5754 |
| Колір | Світло-сірий (порошкове покриття) |
| Тип встановлення | Стоєчний монтаж |
| Доступ | Знімна верхня кришка |
| Тип панелі | Змінна фронтальна |
| Підтримка адаптерів | ST, SC, LC, FC, E2000 та ін. |
| Вага | ~1.4 кг |
Ці параметри забезпечують високу щільність монтажу та довговічність конструкції.
Ключові особливості
- Підтримка до 96 волокон у 1U
- Тримач мікротрубок для FTTH
- Фіксована полиця для надійного встановлення
- Змінні панелі під різні типи адаптерів

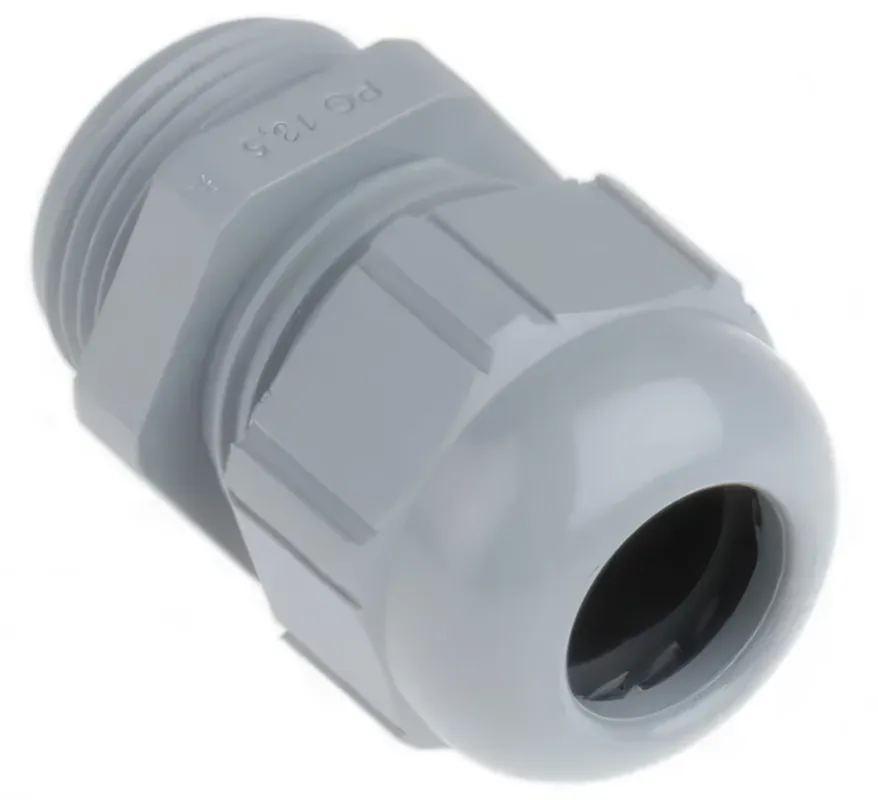

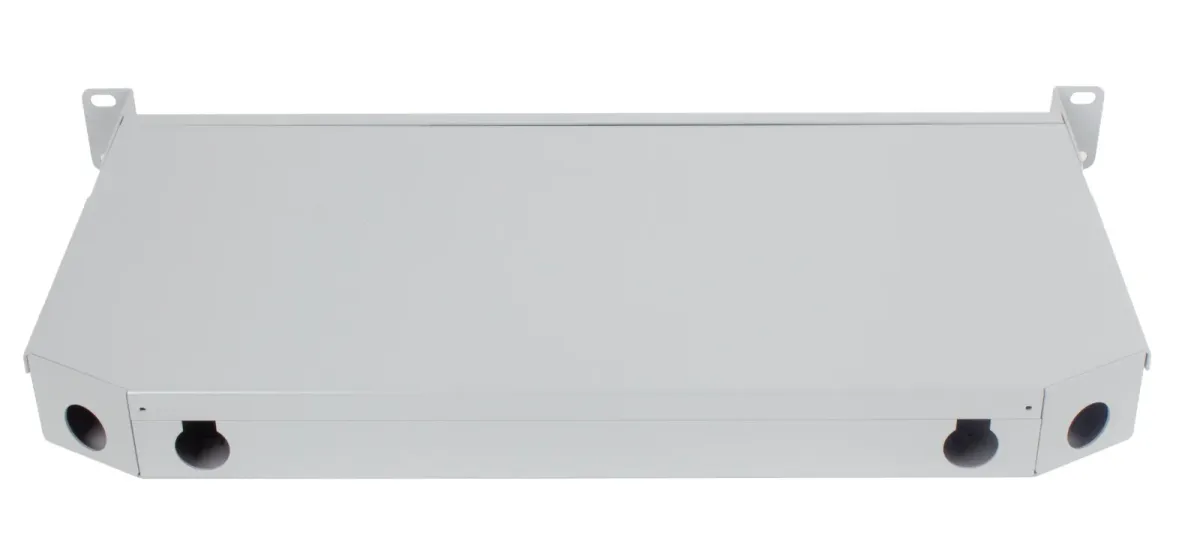

- Кабельні вводи з розвантаженням натягу
- Можливість заземлення
- Швидкий доступ завдяки знімній кришці
- Сумісність зі стандартними конекторами
- Висока міцність і стійкість до корозії
- Компактний дизайн для тісних шаф
Усе це робить шафу універсальним елементом пасивної оптичної інфраструктури.
Переваги
- Економія місця у стійці
- Простота обслуговування
- Гнучка конфігурація
- Надійний захист волокон
- Підходить для операторських і корпоративних мереж
- Низька вартість володіння
- Тривалий термін служби
ZMPJ позиціонується як компактне та економічне рішення для термінації оптичних ліній.
Відмінності від схожих рішень Optokon
Порівняно з TMVJ (висувна полиця)
- ZMPJ — фіксована конструкція (простіша та компактніша)
- TMVJ — висувна полиця для частих робіт з волокнами
- ZMPJ — дешевша та простіша в установці
- TMVJ — зручніша при регулярному обслуговуванні
TMVJ забезпечує легкий доступ до зони зварювання завдяки висувному механізму, тоді як ZMPJ орієнтована на стабільні інсталяції.
Конструкція та матеріали
Корпус виконаний з алюмінієвого сплаву 5754, який забезпечує:
- Високу механічну міцність
- Малу вагу
- Відмінну корозійну стійкість
- Довговічність у телеком-середовищі
Порошкове покриття захищає поверхню від зносу та покращує зовнішній вигляд.
Варіанти конфігурації

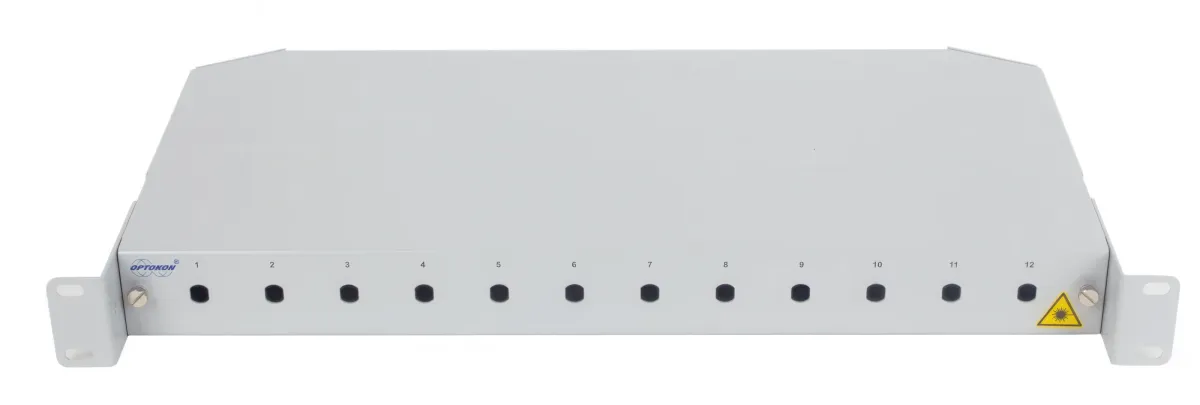

Шафа підтримує різні фронтальні панелі:
- 12 або 24 адаптери
- Одинарні або дуплексні
- SC, LC, ST, FC, E2000 та ін.
- Без адаптерів (порожня конфігурація)
Це дозволяє адаптувати пристрій під конкретну мережу.

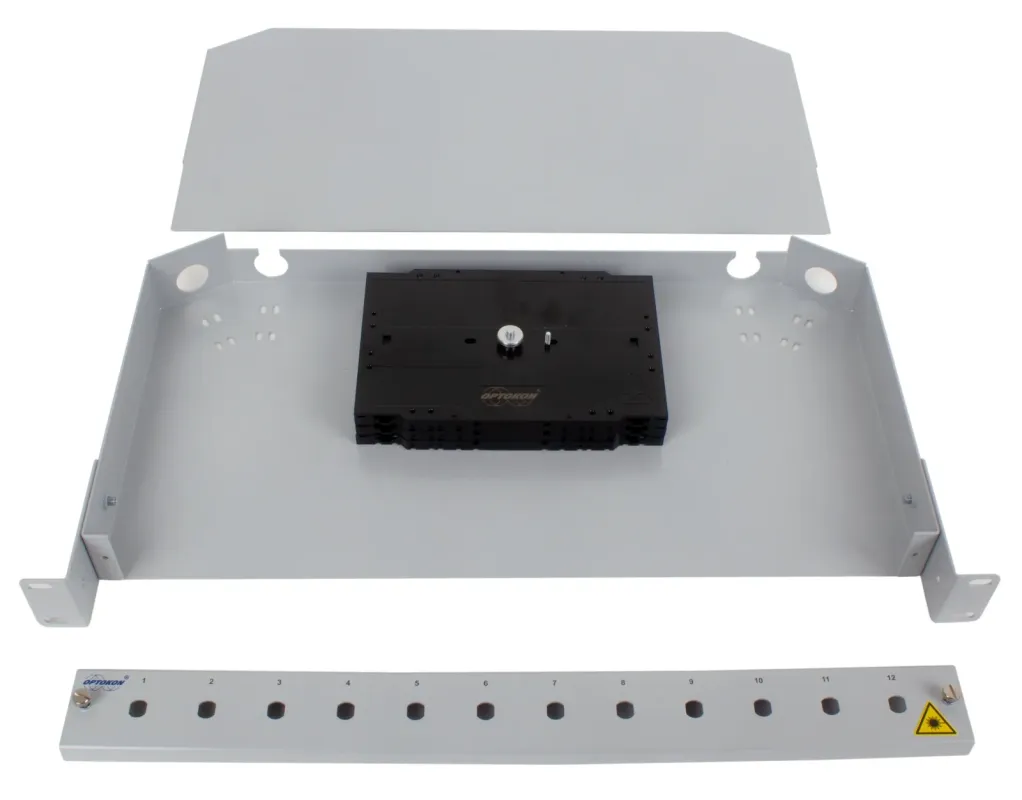

Комплектація (типова)
- Корпус шафи 1U
- Верхня кришка
- Кріплення
- Кабельні вводи
- Можливість встановлення панелей і касет
FAQ
Скільки волокон можна розмістити?
До 96 волокон залежно від типу адаптерів і конфігурації панелі.
Чи підходить для FTTH?
Так, передбачено тримач мікротрубок і конструкція оптимізована для FTTH мереж.
Чи можна використовувати різні типи конекторів?
Так, підтримуються найпоширеніші стандарти — SC, LC, ST, FC, E2000 та інші.
Чи є доступ для обслуговування?
Так, знімна верхня кришка забезпечує зручний доступ до внутрішнього простору.
У чому відмінність від висувних шаф?
Фіксована конструкція простіша, компактніша та дешевша, але не має висувного механізму.
Чи можна встановити у стандартну стійку?
Так, призначена для стандартних 19" телекомунікаційних стійок.
Чи підходить для дата-центрів?
Так, завдяки високій щільності та надійності.
