CS-1000C/E/E — промисловий Gigabit Ethernet медіаконвертер 10/100/1000Base-T – 1000Base-X

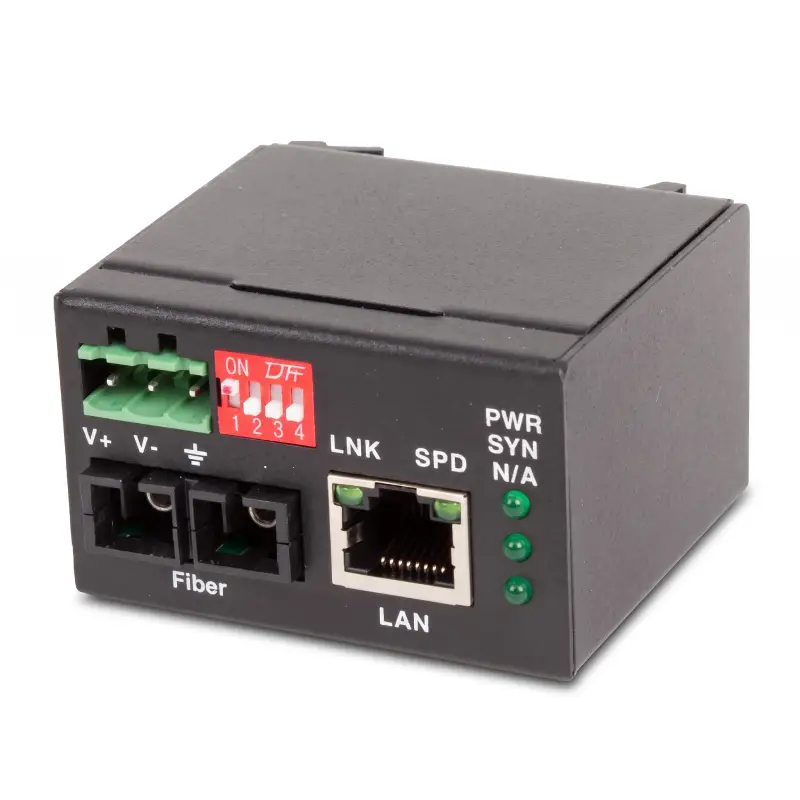

OPTOKON CS-1000C/E/E — компактний промисловий Gigabit Ethernet медіаконвертер для перетворення електричного інтерфейсу 10/100/1000Base-T у волоконно-оптичний 1000Base-X. Пристрій призначений для побудови надійних оптичних Ethernet-ліній у промислових, транспортних, телекомунікаційних, енергетичних та інших мережах, де потрібні компактні розміри, монтаж на DIN-рейку та розширений температурний діапазон.
Головна відмінність CS-1000C/E/E від стандартних настільних медіаконвертерів — можливість стабільної експлуатації в широкому температурному діапазоні від −40 до +85 °C. Це дозволяє встановлювати пристрій у промислових шафах, технологічних приміщеннях, транспортній інфраструктурі, системах автоматизації та інших об'єктах зі складними температурними умовами.
Медіаконвертер оснащений 1 портом RJ45 10/100/1000Base-T та оптичним інтерфейсом з Duplex SC. Залежно від виконання можуть використовуватися багатомодові або одномодові оптичні лінії. Типова дальність становить до 2 км по багатомодовому та до 20 км по одномодовому волокну.
CS-1000C/E/E підтримує Auto MDI/MDI-X, автоматичне узгодження швидкості, функцію Link Fault Pass Through (LFP) та передачу збільшених Ethernet-кадрів, включаючи VLAN-трафік IEEE 802.1Q з MTU не менше 10240 байт.
Основні переваги CS-1000C/E/E
- Промислове виконання — робоча температура від −40 до +85 °C.
- Gigabit Ethernet — перетворення 10/100/1000Base-T у 1000Base-X.
- Компактні розміри — лише 53 × 61 × 38 мм.
- Монтаж на DIN-рейку — зручна інтеграція в промислові та телекомунікаційні шафи.
- Duplex SC — надійне оптичне підключення.
- Multimode та Single Mode — можливість вибору виконання відповідно до необхідної дальності.
- До 2 км по MM та до 20 км по SM волокну.
- Auto MDI/MDI-X — автоматичне визначення типу Ethernet-підключення.
- Auto-Negotiation / Manual Mode для мідного Ethernet-порту.
- Link Fault Pass Through (LFP) для оперативного виявлення несправностей лінії.
- LLCF / LLR — передача інформації про втрату Ethernet або оптичного з'єднання.
- Підтримка VLAN та збільшених Ethernet-кадрів з MTU ≥10240 байт.
- LED-індикація стану живлення та мережевих інтерфейсів.
- Низьке енергоспоживання.
- MTBF понад 50 000 годин.

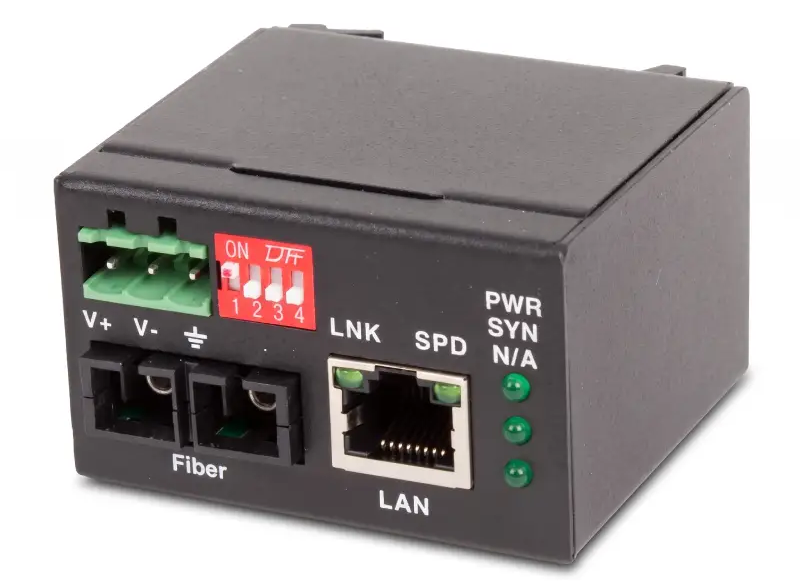

Компактний промисловий медіаконвертер
CS-1000C/E/E має надзвичайно компактний корпус розміром 53 × 61 × 38 мм та масу близько 100 г. Завдяки цьому пристрій можна встановлювати у невеликих телекомунікаційних і промислових шафах, де використання стандартного медіаконвертера або Ethernet-комутатора займає занадто багато місця.
Тримач для DIN-рейки дозволяє інтегрувати медіаконвертер безпосередньо в шафи автоматизації разом із PLC, контролерами, блоками живлення, реле та іншим промисловим обладнанням.
Оптичний Gigabit Ethernet замість обмежень мідної лінії
Стандартне Ethernet-з'єднання по витій парі має обмеження за дальністю. Використання CS-1000C/E/E дозволяє перетворити Ethernet-сигнал у оптичний та передати його на значно більшу відстань.
| Середовище передачі | Тип волокна | Типова максимальна дальність |
|---|---|---|
| Мідний Ethernet | Вита пара | До 100 м |
| Оптичний Ethernet MM | 50/125 або 62,5/125 мкм | До 2 км |
| Оптичний Ethernet SM | 9/125 мкм | До 20 км |
Оптичне волокно також забезпечує електричну ізоляцію між віддаленими сегментами мережі та не чутливе до електромагнітних перешкод, що особливо важливо для промислових об'єктів.
Інтерфейси
| Інтерфейс | Тип | Призначення |
|---|---|---|
| Ethernet | RJ45 | 10/100/1000Base-T |
| Оптичний | Duplex SC | 1000Base-X |
| Живлення | DC | Живлення медіаконвертера |
Link Fault Pass Through — контроль цілісності каналу
Link Fault Pass Through (LFP) — одна з важливих функцій CS-1000C/E/E. У звичайному медіаконвертері Ethernet-порт може залишатися активним навіть після втрати оптичного з'єднання. У результаті підключене обладнання може не відразу визначити несправність.
LFP дозволяє передавати інформацію про втрату зв'язку між оптичним та мідним інтерфейсами. Функціональність включає механізми Link Loss Carry Forward (LLCF) та Link Loss Return (LLR).
| Несправність | Результат |
|---|---|
| Втрата Ethernet-з'єднання | Інформація про несправність передається через оптичний сегмент |
| Втрата оптичного з'єднання | Стан несправності передається на Ethernet-сторону |
Це дозволяє мережевому обладнанню швидше визначити аварійний стан і спрощує пошук несправностей у віддалених оптичних каналах.
Підтримка VLAN та великих Ethernet-кадрів
CS-1000C/E/E підтримує прозору передачу VLAN-трафіку та збільшених Ethernet-пакетів. Пристрій може використовуватися разом із комутаторами, що підтримують IEEE 802.1Q, з розміром кадру MTU ≥10240 байт.
Це важливо для сучасних корпоративних та промислових мереж, де через оптичний канал необхідно прозоро передавати:
- IEEE 802.1Q VLAN;
- службовий Ethernet-трафік;
- відеопотоки;
- дані систем автоматизації;
- трафік систем відеоспостереження;
- великі Ethernet-кадри.
Auto MDI/MDI-X
Порт RJ45 підтримує Auto MDI/MDI-X. Медіаконвертер автоматично визначає тип підключеного Ethernet-кабелю, тому немає необхідності використовувати окремі прямі або crossover-кабелі.
Auto-Negotiation та ручний режим
Мідний Ethernet-порт підтримує Auto-Negotiation, що дозволяє автоматично визначати оптимальну швидкість та режим роботи відповідно до можливостей підключеного обладнання.
Також передбачена можливість ручного налаштування режиму Ethernet-порту, що може бути корисним при інтеграції зі спеціалізованим або промисловим обладнанням.
LED-індикація
На корпусі CS-1000C/E/E розташовані світлодіодні індикатори, які дозволяють швидко оцінити стан пристрою та мережевих інтерфейсів без додаткового діагностичного обладнання.
| Індикатор | Призначення |
|---|---|
| PWR | Стан живлення |
| SYN | Стан синхронізації / оптичного з'єднання |
| LNK | Стан мережевого з'єднання |
| SPD | Індикація швидкості Ethernet |
Технічні характеристики CS-1000C/E/E
| Параметр | Значення |
|---|---|
| Модель | CS-1000C/E/E |
| Тип пристрою | Промисловий Gigabit Ethernet медіаконвертер |
| Перетворення | 10/100/1000Base-T ↔ 1000Base-X |
| Ethernet стандарти | IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX / 100Base-FX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X |
| Мідний порт | RJ45 |
| Швидкість RJ45 | 10 / 100 / 1000 Мбіт/с |
| Auto MDI/MDI-X | Так |
| Auto-Negotiation | Так |
| Manual Mode | Так |
| Оптичний інтерфейс | Duplex SC |
| Оптичний стандарт | 1000Base-X |
| Багатомодове волокно | 50/125 мкм, 62,5/125 мкм |
| Одномодове волокно | 9/125 мкм |
| Дальність MM | До 2 км |
| Дальність SM | До 20 км |
| Link Fault Pass Through | Так |
| LLCF / LLR | Так |
| VLAN | Прозора передача IEEE 802.1Q |
| Максимальний розмір кадру | MTU ≥10240 байт |
| LED-індикація | PWR, SYN, LNK, SPD |
| Живлення пристрою | 12 V DC / 0,15 A |
| Габарити | 53 × 61 × 38 мм |
| Маса | 100 г |
| Робоча температура | −40...+85 °C |
| Температура зберігання | −40...+85 °C |
| Відносна вологість | 5–95%, без конденсації |
| MTBF | Понад 50 000 годин |
| Монтаж | DIN-рейка |
| RoHS | Відповідає вимогам RoHS |
Робота в екстремальних температурах
Однією з ключових особливостей CS-1000C/E/E є широкий температурний діапазон −40...+85 °C як під час роботи, так і під час зберігання.
Це дозволяє використовувати медіаконвертер там, де стандартне офісне мережеве обладнання не розраховане на умови експлуатації:
- неопалювані технологічні приміщення;
- промислові шафи;
- виробничі цехи;
- транспортна інфраструктура;
- віддалені технологічні об'єкти;
- енергетичні об'єкти;
- системи зовнішнього відеоспостереження при встановленні у відповідний захисний бокс.
Застосування у промисловій автоматизації
CS-1000C/E/E може використовуватися для передачі Ethernet між віддаленими сегментами промислової мережі та підключення:
- PLC-контролерів;
- HMI-панелей;
- SCADA-систем;
- промислових Ethernet-комутаторів;
- контролерів технологічного обладнання;
- систем збору даних;
- віддалених I/O-систем;
- систем диспетчеризації.
Відеоспостереження та системи безпеки
Оптична передача Ethernet дозволяє використовувати CS-1000C/E/E для віддалених систем IP-відеоспостереження, де відстань перевищує можливості стандартного мідного Ethernet.
- периметральне відеоспостереження;
- віддалені пости охорони;
- IP-камери;
- системи контролю доступу;
- тунелі та транспортні об'єкти;
- промислові території;
- складські комплекси.
Енергетика та SCADA
Широкий температурний діапазон і DIN-rail виконання роблять CS-1000C/E/E зручним рішенням для Ethernet-з'єднань у системах енергетики та інженерної інфраструктури.
- електричні підстанції;
- сонячні електростанції;
- вітрові електростанції;
- насосні станції;
- водоочисні споруди;
- системи телеметрії;
- SCADA;
- віддалені технологічні об'єкти.
Транспортна інфраструктура
- залізничні станції;
- метрополітен;
- тунелі;
- аеропорти;
- дорожня інфраструктура;
- системи дорожнього моніторингу;
- інформаційні табло;
- віддалені транспортні термінали.
Корпоративні та кампусні мережі
CS-1000C/E/E може використовуватися не тільки в промисловості. Компактний медіаконвертер підходить для створення оптичних каналів між будівлями та віддаленими сегментами корпоративної мережі.
- зв'язок між будівлями;
- офісні комплекси;
- університетські кампуси;
- медичні заклади;
- складські комплекси;
- логістичні центри;
- віддалені технічні приміщення.
Типова схема підключення
Ethernet-пристрій → RJ45 → CS-1000C/E/E → Duplex SC → оптичне волокно → віддалений медіаконвертер / оптичний комутатор
Коли варто обрати CS-1000C/E/E
Ця модель буде оптимальним вибором, якщо:
- потрібно передати Gigabit Ethernet по оптичному волокну;
- відстань перевищує можливості мідного Ethernet;
- обладнання повинно працювати при температурах до −40 °C або +85 °C;
- потрібне компактне промислове виконання;
- необхідний монтаж на DIN-рейку;
- потрібен фіксований та надійний Duplex SC інтерфейс;
- потрібна підтримка LFP для контролю цілісності каналу;
- мережею передається IEEE 802.1Q VLAN-трафік;
- необхідна передача збільшених Ethernet-кадрів;
- використовується промислова, транспортна або енергетична інфраструктура.
FAQ — поширені запитання
Яку швидкість підтримує CS-1000C/E/E?
Мідний порт підтримує 10/100/1000 Мбіт/с, а оптичний інтерфейс використовується для Gigabit Ethernet 1000Base-X.
Який оптичний роз'єм використовується?
Медіаконвертер оснащений Duplex SC оптичним інтерфейсом.
Яке волокно можна використовувати?
Доступні виконання для багатомодового волокна 50/125 або 62,5/125 мкм та одномодового волокна 9/125 мкм.
Яка максимальна дальність?
Типова дальність становить до 2 км по багатомодовому та до 20 км по одномодовому оптичному волокну.
Чим CS-1000C/E/E відрізняється від звичайного CS-1000C?
CS-1000C/E/E орієнтований на промислове використання та має значно ширший робочий температурний діапазон −40...+85 °C, компактний корпус і можливість встановлення на DIN-рейку.
Що таке LFP?
Link Fault Pass Through дозволяє передавати інформацію про втрату зв'язку між мідною та оптичною сторонами медіаконвертера, завдяки чому мережеве обладнання може швидше виявити несправність каналу.
Чи підтримується Auto MDI/MDI-X?
Так. RJ45-порт автоматично визначає тип Ethernet-підключення.
Чи можна встановити пристрій на DIN-рейку?
Так. CS-1000C/E/E підтримує монтаж на DIN-рейку, що особливо зручно для промислових і телекомунікаційних шаф.
Чи підтримує медіаконвертер VLAN?
Так. Пристрій забезпечує прозору передачу VLAN-трафіку та може працювати разом із комутаторами, що підтримують IEEE 802.1Q.
Яка робоча температура?
CS-1000C/E/E розрахований на роботу в діапазоні від −40 до +85 °C.
Підсумок
OPTOKON CS-1000C/E/E — компактний промисловий Gigabit Ethernet медіаконвертер для побудови надійних оптичних каналів між обладнанням 10/100/1000Base-T. Підтримка одномодового та багатомодового волокна, Duplex SC, Link Fault Pass Through, Auto MDI/MDI-X, IEEE 802.1Q VLAN, збільшених Ethernet-кадрів та DIN-rail монтажу робить модель універсальним рішенням для промислових і телекомунікаційних мереж.
Робочий температурний діапазон −40...+85 °C дозволяє використовувати CS-1000C/E/E у складніших умовах, ніж стандартні офісні медіаконвертери, а компактні розміри спрощують встановлення пристрою в існуючу інфраструктуру.
