MOTB-X48A — це зовнішній оптичний розподільчий та оконечний бокс (termination box), призначений для організації, захисту та комутації волоконно-оптичних ліній зв’язку в мережах FTTH, телеком-вузлах і розподільчих шафах будівель. Він забезпечує зручне підключення магістральних кабелів, розподіл на абонентські лінії та розміщення спліттерів.
Бокс розроблений для роботи в умовах зовнішнього середовища та підходить для встановлення на стіну або опору, забезпечуючи надійний захист з’єднань і довготривалу експлуатацію.
Для чого використовується
- Організація розподільчих вузлів FTTH
- Підключення до десятків абонентських ліній
- Захист зварних з’єднань оптичного волокна
- Розміщення PLC-спліттерів
- Комутація магістральних і розподільчих кабелів
- Використання в MDU (багатоквартирних будівлях) і зовнішніх шафах
Основні характеристики
| Параметр | Значення |
|---|---|
| Максимум drop-кабелів | до 48 |
| Максимум SC-адаптерів | до 54 simplex SC |
| Максимальна ємність волокон | до 144 |
| Кількість сплайс-касет | до 6 |
| Ємність касети | до 24 волокон |
| Підтримка PLC-спліттерів | до 6 (1×8 / 1×16 / 1×32) |
| Ступінь захисту | IP54 |
| Мінімальний радіус вигину | > 30 мм |
| Монтаж | стіна / опора |
| Габарити | 398 × 327 × 118 мм |
| Матеріал | міцний УФ-стійкий корпус |
| Відповідність | RoHS |
Ці параметри дозволяють використовувати бокс у мережах середньої щільності з великою кількістю підключень.

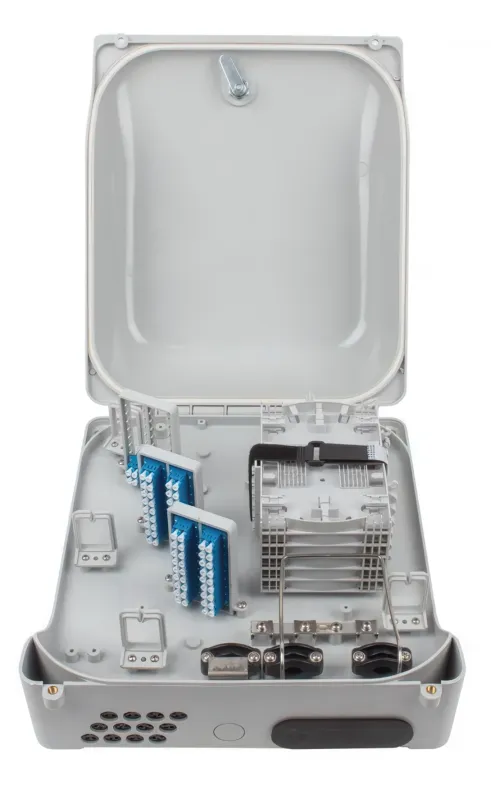

Конструктивні особливості
- Овальний ввід для магістрального кабелю або петлі
- Додаткові порти для кабелів різного діаметра
- До 12 вихідних портів із гермовводами
- Кріплення для адаптерів SC
- Тримач для пасивних спліттерів
- Касети для зварювання із захистом гільз
- Замок безпеки
- Багаторазове відкриття та обслуговування
Усе це забезпечує зручний монтаж і швидкий доступ під час обслуговування.
Переваги
- Висока щільність підключень
- Захист від вологи, пилу та УФ-випромінювання
- Гнучка конфігурація під різні схеми мережі
- Проста масштабованість
- Надійність для довготривалої експлуатації
- Підтримка різних типів спліттерів
Відмінності від схожих моделей виробника
У лінійці зовнішніх боксів OPTOKON є рішення з різною ємністю — від компактних до високощільних.
Чим вирізняється MOTB-X48A:
- Значно більша ємність порівняно з малими боксами (наприклад, серії MOTB-001 або MOTB-002, розрахованими на десятки волокон)
- Підтримка до 48 абонентів — оптимально для розподільчих вузлів
- Можливість встановлення кількох PLC-спліттерів
- Підходить для більш складних топологій FTTH
Сценарії застосування
- Вузли розподілу операторів зв’язку
- Підключення житлових комплексів
- Кампусні мережі
- Промислові майданчики
- Вуличні телеком-шафи
- Проєкти модернізації мереж
Комплектація (типова)
- Корпус боксу
- Сплайс-касети
- Кріпильні елементи
- Кабельні вводи
- Тримачі адаптерів
FAQ
Чи можна використовувати бокс на вулиці?
Так, корпус із захистом IP54 та УФ-стійкістю розрахований на зовнішнє встановлення.
Скільки абонентів можна підключити?
До 48 drop-кабелів залежно від конфігурації.
Чи підтримуються спліттери?
Так, можна встановити до 6 PLC-спліттерів різних типів.
Чи підходить для FTTH?
Так, модель спеціально розрахована на розподільчі вузли FTTH.
Чи можна обслуговувати без демонтажу?
Так, конструкція передбачає повторне відкриття та зручний доступ.
Який тип адаптерів використовується?
Simplex SC.
Чи є захист від несанкціонованого доступу?
Передбачено замок безпеки.
