SMA Patchcord — оптичні патчкорди з конекторами SMA905 та SMA906

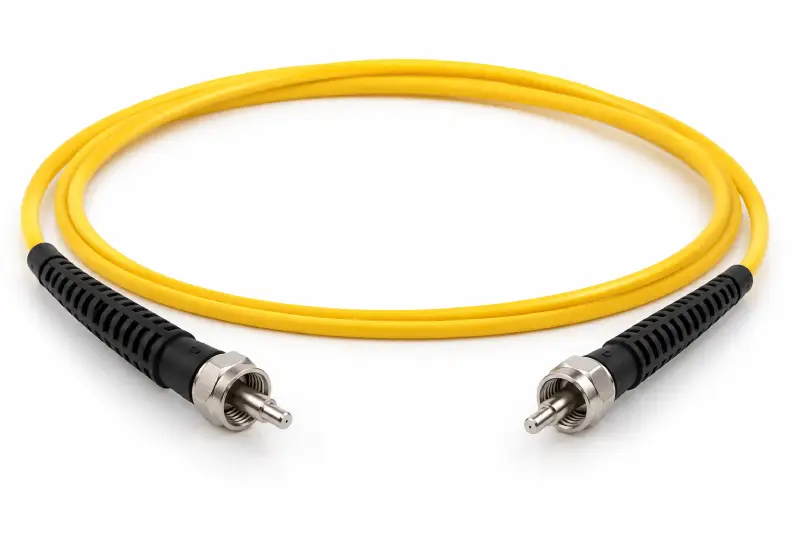

OPTOKON SMA Patchcord — волоконно-оптичні патчкорди та пігтейли з конекторами серії SMA905 / SMA906, призначені насамперед для багатомодових систем передачі даних, вимірювального обладнання, промислових пристроїв, активних оптичних компонентів та спеціалізованих мереж.
Оптичні SMA-конектори відрізняються простою, механічно міцною конструкцією з різьбовою coupling nut, що забезпечує надійну фіксацію з'єднання. Вони широко використовуються там, де важливі стабільність, довговічність, можливість багаторазового підключення та сумісність із вже встановленим SMA-обладнанням.
OPTOKON пропонує кілька виконань конектора: SMA906, SMA905 з металевою ферулою та SMA905 з керамічною цирконієвою ферулою. Це дозволяє підібрати оптимальну конфігурацію під конкретне обладнання та умови експлуатації.
Важливо: оптичний SMA не слід плутати з поширеним радіочастотним RF SMA-конектором. Вони мають схожу назву, але призначені для принципово різних типів сигналу та не є взаємозамінними.
Основні переваги SMA Patchcord
- Повна сумісність із SMA optical hardware — підходить для існуючих систем із SMA905 та SMA906.
- Високоточна ферула — доступні керамічні цирконієві та металеві виконання.
- Надійна різьбова фіксація — coupling nut забезпечує стабільне механічне з'єднання.
- До 1000 циклів підключення — підходить для обладнання, де конектор регулярно від'єднується.
- Польова інсталяція — конструкція допускає монтаж у польових умовах.
- Декілька типів boot — long, short та 900 мкм buffered fiber.
- Металева або полімерна coupling nut залежно від виконання.
- Multimode OM1, OM2 та OM3 — підтримка поширених багатомодових волокон.
- Jumper та Pigtail конфігурації — гнучкий вибір під монтаж і обладнання.
- Робочий діапазон температур -20...+80 °C залежно від типу кабелю.
Що таке оптичний SMA-конектор
SMA optical connector — один із класичних типів волоконно-оптичних конекторів, який використовується у спеціалізованому телекомунікаційному, промисловому та вимірювальному обладнанні.
На відміну від LC, SC або FC, оптичний SMA використовує з'єднання з air-gap та різьбову гайку для механічної фіксації. Така конструкція є простою, міцною та добре підходить для обладнання, де необхідна висока механічна надійність.
У серії OPTOKON доступні моделі з metal ferrule та ceramic zirconia ferrule, що дозволяє використовувати SMA у різних типах пристроїв та оптичних систем.
SMA905 та SMA906 — доступні варіанти
| Код | Тип конектора | Особливість |
|---|---|---|
| SK1 | SMA906 | Оптичний конектор стандарту SMA906 |
| SK2M | SMA905 | Металева ферула |
| SK2C | SMA905 | Керамічна ферула |
Керамічна або металева ферула
OPTOKON пропонує два основні варіанти ферули для SMA905:
- SK2M — metal ferrule — класичне металеве виконання для сумісності зі спеціалізованим SMA-обладнанням.
- SK2C — ceramic zirconia ferrule — виконання з цирконієвою керамікою, яка забезпечує високу точність геометрії та стабільність оптичного позиціонування.
Вибір залежить від вимог конкретного пристрою, типу оптичної системи та сумісності з існуючим обладнанням.
Технічні характеристики SMA Patchcord
| Параметр | Значення |
|---|---|
| Внесені втрати (Insertion Loss) | 0.50 dB типове значення |
| Механічне розвантаження натягу | 100 N, залежить від типу кабелю |
| Робоча температура | -20 °C ... +80 °C, залежить від типу кабелю |
| Механічна довговічність | Мінімум 1000 циклів підключення |
| Процедура складання | Glue and polish |
| Тип оптичного контакту | Air-gap |
| Механізм фіксації | Coupling nut |
| Стандарт | IEC 874-2 |
Матеріали конструкції
| Елемент | Матеріал |
|---|---|
| Coupling Nut | Нержавіюча сталь або полімер |
| Rear Body | Цинковий сплав із нікелевим покриттям |
| Ferrule | Цирконієва кераміка або метал |
| Crimp Sleeve | Латунь із лудженим покриттям |
| Boot та Dust Cover | Вогнестійка термопластична гума |
Де використовуються оптичні SMA-конектори
Завдяки міцній конструкції та широкій сумісності SMA продовжує активно використовуватися у спеціалізованих оптичних системах, навіть незважаючи на появу більш компактних сучасних конекторів.
- LAN — локальні волоконно-оптичні мережі;
- Data Processing Networks — мережі обробки та передачі даних;
- Active Device Termination — підключення активних оптичних пристроїв;
- Instrumentation — вимірювальні та лабораторні прилади;
- Premise Installations — внутрішні оптичні інсталяції;
- промислове обладнання;
- оптичні сенсори;
- лабораторні установки;
- спеціалізовані джерела та приймачі оптичного випромінювання;
- існуюче обладнання з SMA905 / SMA906 інтерфейсами.
SMA в вимірювальному обладнанні
Однією з найхарактерніших сфер застосування оптичного SMA є instrumentation. Простий та механічно міцний різьбовий конектор зручний у лабораторних установках, вимірювальних приладах, оптичних сенсорах та обладнанні, де потрібне багаторазове підключення волокон.
Мінімальна механічна довговічність у 1000 циклів робить конектор придатним для систем, де оптичну лінію регулярно підключають та відключають у процесі тестування або калібрування.
SMA905 проти SMA906
| Характеристика | SMA905 | SMA906 |
|---|---|---|
| Код OPTOKON | SK2M / SK2C | SK1 |
| Ферула | Металева або керамічна | Відповідно до конструкції SMA906 |
| Механізм з'єднання | Coupling nut | Coupling nut |
| Тип контакту | Air-gap | Air-gap |
| Основне застосування | Сумісне SMA905 обладнання | Сумісне SMA906 обладнання |
При виборі між SMA905 та SMA906 необхідно передусім перевірити тип оптичного інтерфейсу вашого пристрою. Незважаючи на конструктивну спорідненість, ці варіанти мають різні особливості механічного позиціонування.
Як вибрати SMA Patchcord
- Перевірте тип інтерфейсу обладнання — SMA905 або SMA906.
- Для SMA905 визначте необхідність metal або ceramic ferrule.
- Виберіть тип волокна — OM1, OM2 або OM3.
- Визначте конструкцію — 0.9 мм buffered fiber або кабель Ø2.8 мм.
- Для готового з'єднання між пристроями використовуйте Jumper.
- Для внутрішнього монтажу можна обрати один із варіантів Pigtail.
- Визначте необхідну довжину та колір відповідно до проєкту.
FAQ — поширені запитання
Що таке оптичний SMA-конектор?
Це волоконно-оптичний конектор із різьбовою фіксацією coupling nut, який використовується у спеціалізованому телекомунікаційному, промисловому та вимірювальному обладнанні.
Чи є оптичний SMA тим самим, що RF SMA?
Ні. RF SMA використовується для передачі радіочастотних електричних сигналів по коаксіальному кабелю, тоді як optical SMA використовується для передачі світла по оптичному волокну.
Які моделі SMA пропонує OPTOKON?
Доступні SMA906 SK1, SMA905 SK2M з металевою ферулою та SMA905 SK2C з керамічною ферулою.
Які волокна підтримуються?
У документації OPTOKON зазначені багатомодові волокна OM1 62.5/125 мкм, OM2 та OM3 50/125 мкм.
Які внесені втрати має SMA Patchcord?
Типове значення Insertion Loss становить 0.50 dB.
Який температурний діапазон роботи?
Від -20 °C до +80 °C, при цьому кінцеве значення залежить від використовуваного кабелю.
Скільки циклів підключення витримує конектор?
Технічна специфікація заявляє щонайменше 1000 циклів.
Чи можна встановлювати SMA у польових умовах?
Так. Виробник прямо вказує Field installable як одну з особливостей серії.
Де найчастіше використовується optical SMA?
У вимірювальному обладнанні, data processing networks, LAN, active device termination, premise installations та спеціалізованих промислових системах.
Чи доступні пігтейли SMA?
Так. Крім стандартних jumper доступні tight buffered, semitight та loose tube pigtail у dry або jelly-filled виконанні.
Підбір SMA Patchcord під ваше обладнання
OPTOKON SMA Patchcord — надійне рішення для обладнання, що використовує класичні оптичні інтерфейси SMA905 та SMA906. Можливість вибору металевої або керамічної ферули, OM1/OM2/OM3 волокна, різних конструкцій кабелю та jumper/pigtail виконань дозволяє сформувати конфігурацію відповідно до конкретного приладу чи оптичної системи.
Для правильного замовлення необхідно визначити тип SMA-конектора, тип ферули, діаметр кабелю або волокна, категорію multimode fiber, тип виконання та необхідну довжину.
