Надійна передача даних у тактичних, промислових і польових умовах
Лінійка OPTOKON LMC — це захищені оптичні медіаконвертери для створення високошвидкісних Ethernet-з’єднань у найскладніших умовах експлуатації.
Завдяки міцному металевому корпусу, стійким до вібрацій роз’ємам HMA Expanded Beam, та широкому діапазону робочих температур, медіаконвертери серії LMC забезпечують надійний обмін даними між мідними та оптичними лініями у польових і промислових системах.
Серія LMC використовується у:
- військових та C4ISR-комунікаційних системах,
- промислових мережах, нафтопереробних і гірничих підприємствах,
- транспорті, енергетиці, а також для мобільних командних пунктів і систем відеоспостереження.
Основні переваги серії
- Захищена конструкція: корпус із алюмінієвого сплаву, відповідність MIL-STD-810G, IP65.
- Висока сумісність: підтримка Fast Ethernet і Gigabit Ethernet.
- Оптичні роз’єми HMA Expanded Beam — надійна передача навіть у запиленому чи вологому середовищі.
- Робота при екстремальних температурах: від –40°C до +75°C.
- Підтримка PoE / PoE+ та живлення 10–36 V DC.
- Підтримка LFP (Link Fault Pass-Through) — миттєве виявлення розриву з’єднання.
- Можливість роботи в парі (dual mode) — два конвертери в одному корпусі (моделі LMC-02).
- Компактність: можливість встановлення у польових або мобільних системах.
Порівняльна таблиця моделей OPTOKON LMC
Модель | Швидкість Ethernet | Кількість конвертерів | Оптичний інтерфейс | LAN-інтерфейс | Живлення | Функції та підтримка | Особливості моделі |
LMC-01.BF | Fast Ethernet (100 Мбіт/с) | 1 | HMA Expanded Beam | Rugged RJ-45 | 10–36 V DC | Auto MDI/MDIX, LFP, VLAN passthrough | Базовий медіаконвертер для промислових мереж |
LMC-01.BC | Fast Ethernet (100 Мбіт/с) | 1 | HMA Expanded Beam | RJ-45 (з PoE PD) | PoE (Powered Device) | Store-and-Forward, Auto Negotiation | Працює без зовнішнього живлення — живлення через PoE |

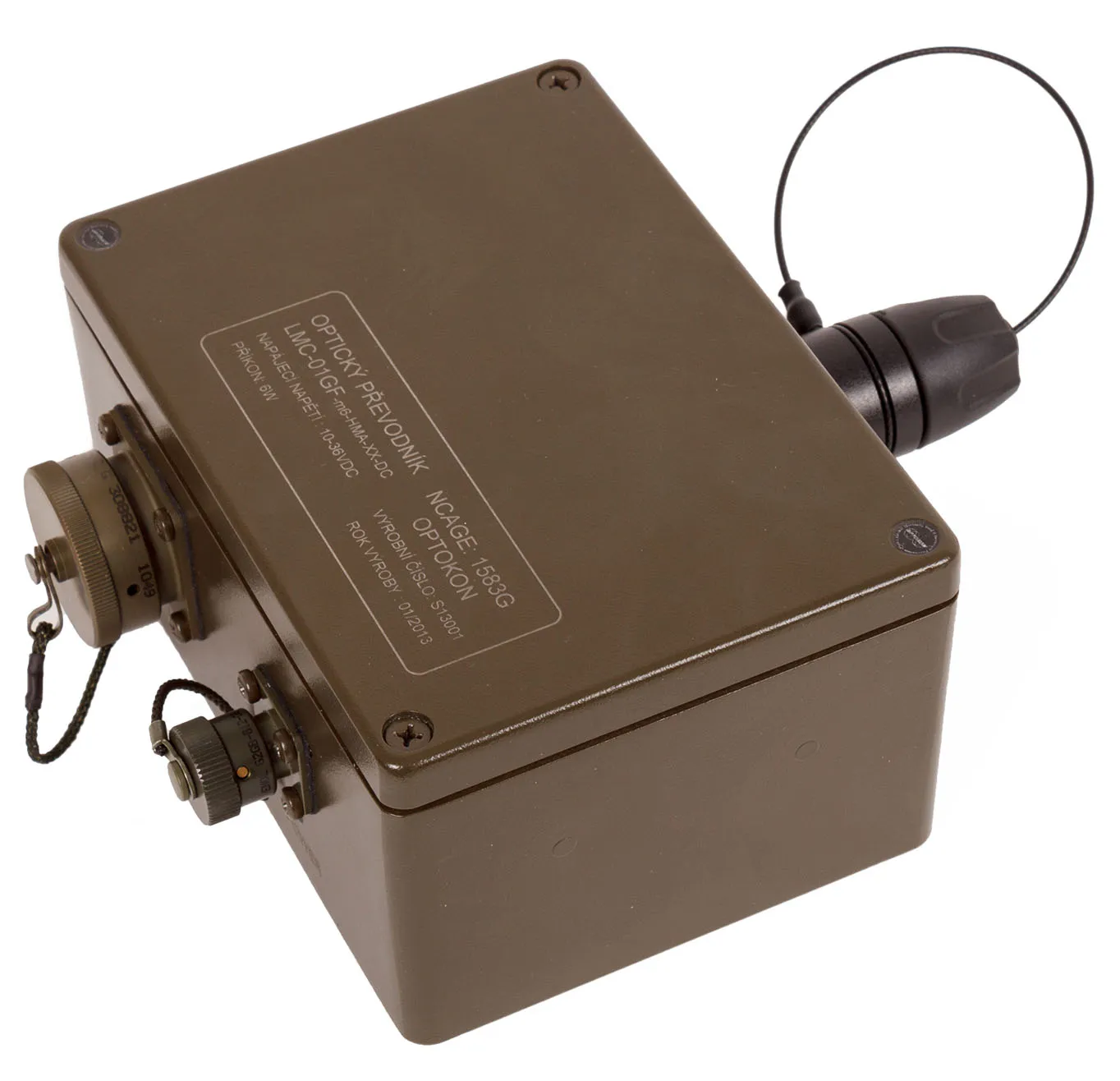

LMC-01.GF | Gigabit Ethernet (1 Гбіт/с) | 1 | HMA Expanded Beam | Rugged RJ-45 | 10–36 V DC / PoE PD | VLAN, Web-менеджмент, ALS, LFP, RMON | Керований медіаконвертер із підтримкою PoE |

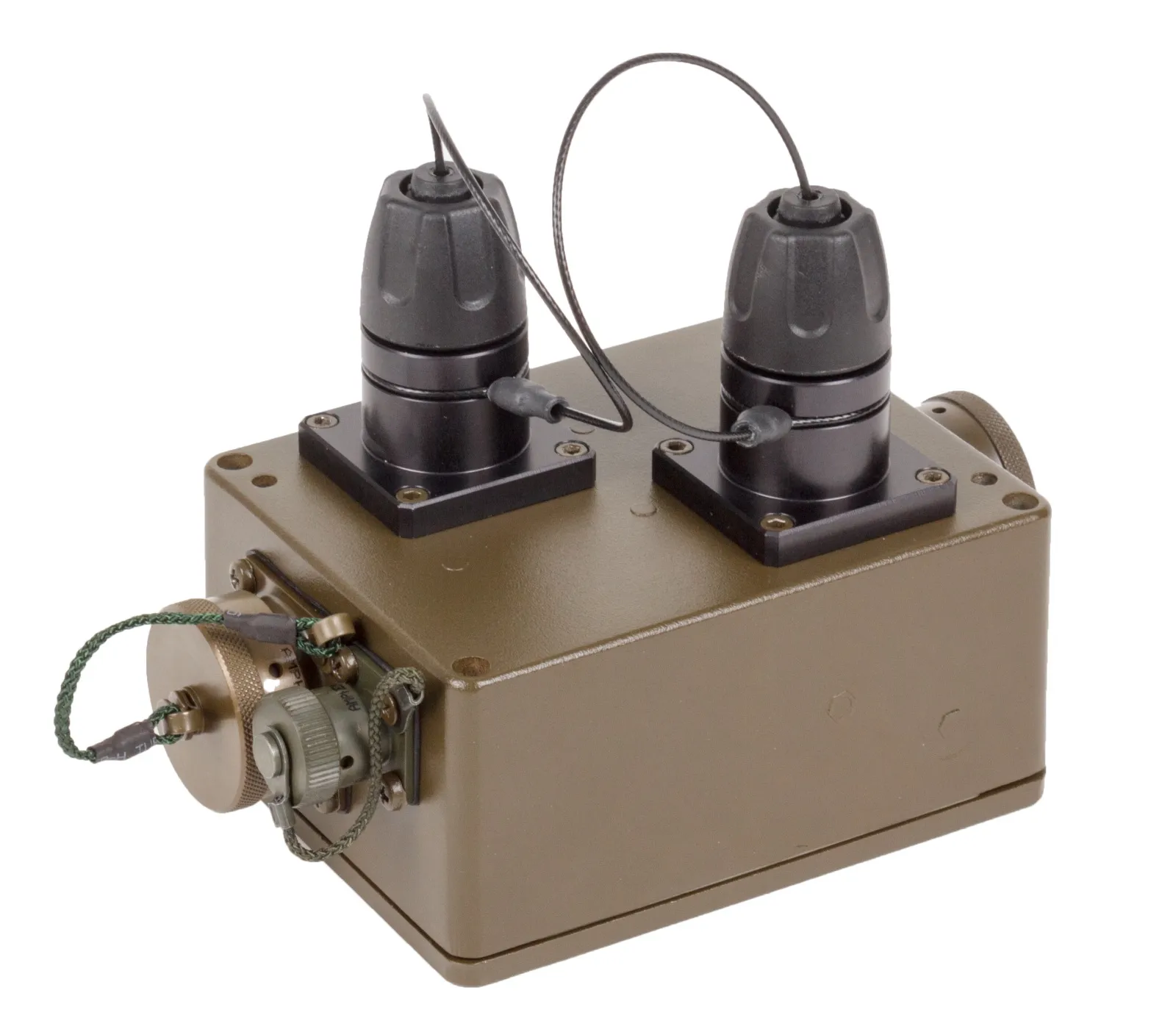

LMC-02.GF | Gigabit Ethernet (1 Гбіт/с) | 2 (незалежні) | HMA Expanded Beam | Rugged RJ-45 | 10–36 V DC | VLAN, LFP, Web-менеджмент, Bandwidth Control | Два гігабітні конвертери в одному корпусі |

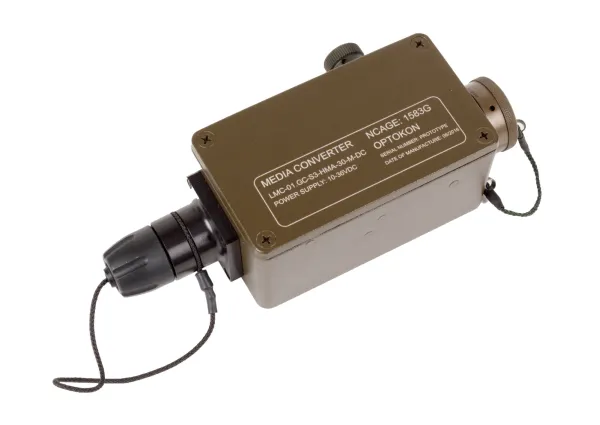

LMC-01.GC | Gigabit Ethernet (1 Гбіт/с) | 1 | HMA Expanded Beam | Rugged RJ-45 | 10–36 V DC / PoE PD / USB | LFP, Jumbo Frame 9K | Компактний варіант із живленням через USB або PoE |

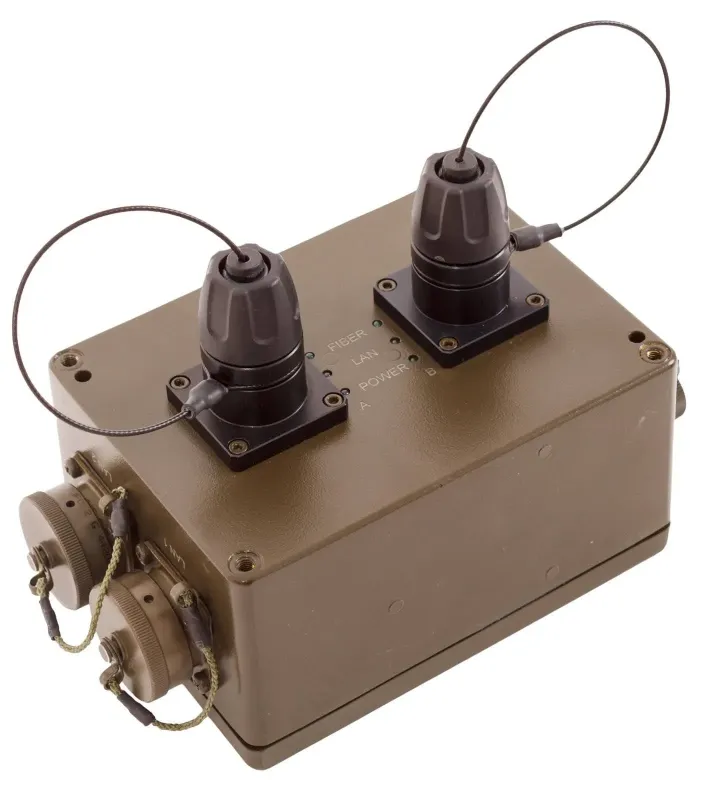

LMC-02.GC | Gigabit Ethernet (1 Гбіт/с) | 2 (незалежні) | HMA Expanded Beam | Rugged RJ-45 | 10–36 V DC | LFP, Jumbo Frame 9K, Store-and-Forward | Подвійний компактний медіаконвертер |
LMC-02.GCD | Gigabit Ethernet (1 Гбіт/с) | 2 (незалежні) | HMA-J (4-канальний) | Rugged RJ-45 | 10–36 V DC | LFP, Jumbo Frame 12K | Два конвертери з об’єднаним 4-канальним HMA-J інтерфейсом |
LMC-01.GCS | Gigabit Ethernet (1 Гбіт/с) | 1 | HMA Expanded Beam | D38999 (18-pin) | 10–36 V DC | LFP, Jumbo Frame 12K | Військова версія з комбінованим роз’ємом LAN + живлення |
Особливості конструкції
- Механічна міцність: корпус із анодованого алюмінію, стійкий до ударів і вібрацій.
- HMA Expanded Beam технологія: безконтактне оптичне з’єднання, нечутливе до пилу й вологи.
- Проста інтеграція: підключення через PoE або живлення від зовнішнього джерела.
- Мінімальне обслуговування: відсутність оптичних забруднень, низький рівень деградації.
- Варіативність конфігурацій: поодинокі або подвійні конвертери, різні типи роз’ємів.
- Сумісність із польовими системами живлення та мережами 24–48 V DC.
Технічні параметри (спільні для серії)
Параметр | Значення |
Пропускна здатність | 100 Mbps або 1 Gbps |
Оптична дальність | 2 км (MM) / до 50 км (SM) |
Робоча температура | –40°C … +75°C |
Живлення | 10–36 V DC / PoE PD / USB |
Корпус | Металевий, IP65 |
Роз’єми | HMA Expanded Beam / RJ-45 / D38999 |
Розмір корпусу | Компактний, польовий формат |
Індикатори | LED для живлення, лінії та активності |
Сертифікація | NATO Supplier Code: 1583G |
Типові сфери застосування
- Військові мережі C4ISR та зв’язок у польових умовах
- Мобільні командні пункти, транспортні системи, бронетехніка
- Промислові підприємства, шахти, нафтопереробні заводи
- Системи безпеки, відеоспостереження, автоматизація процесів
- Енергетичні об’єкти та об’єкти критичної інфраструктури
Отримайте індивідуальну конфігурацію медіаконвертера LMC, адаптовану під ваші умови експлуатації. info@optokon.ua — зверніться до нашого відділу продажів, щоб отримати повну технічну специфікацію та консультацію.
FAQ — Часті запитання про медіаконвертери OPTOKON LMC
1. Що таке медіаконвертер і для чого він потрібен?
Медіаконвертер — це пристрій, який перетворює сигнал Ethernet з мідного кабелю (RJ-45) у оптичний сигнал (через волоконно-оптичний кабель) і навпаки.
Серія LMC дозволяє передавати дані на великі відстані (до 50 км) у місцях, де звичайний Ethernet не працює через перешкоди, шум або довжину лінії.
2. У чому різниця між Fast Ethernet і Gigabit Ethernet моделями?
- Fast Ethernet (100 Мбіт/с) — для стабільних, енергоефективних з’єднань, де не потрібна гігабітна швидкість (моделі LMC-01.BF, LMC-01.BC).
- Gigabit Ethernet (1 Гбіт/с) — для систем із високими вимогами до швидкості передачі (відеопотоки, тактичні мережі, промислові системи моніторингу).
Gigabit моделі також підтримують Jumbo Frame, VLAN, Link Fault Pass-Through та Web-менеджмент.
3. Що означає HMA Expanded Beam?
HMA Expanded Beam — це військовий стандарт оптичних роз’ємів, який використовує розширений оптичний промінь.
Завдяки цьому:
- з’єднання не боїться пилу, вологи чи подряпин,
- не потребує постійного очищення,
- забезпечує стабільну передачу сигналу навіть у полі чи на транспорті.
Така технологія використовується у військових, авіаційних та промислових системах.
4. У чому різниця між моделями LMC-01 та LMC-02?
- LMC-01 — це один медіаконвертер у корпусі.
- LMC-02 — це два незалежні конвертери в одному корпусі (економія місця, зручність у розгортанні систем).
Моделі LMC-02.GF, LMC-02.GC та LMC-02.GCD часто використовуються у тактичних комутаторах або системах резервування.
5. Чим відрізняється модель LMC-02.GCD від інших подвійних конвертерів?
Модель LMC-02.GCD має єдиний 4-канальний оптичний роз’єм HMA-J, який об’єднує два конвертери.
Це зменшує кількість кабелів і роз’ємів, що підвищує механічну надійність і спрощує монтаж у польових системах.
6. Які типи живлення підтримуються?
Залежно від моделі:
- 10–36 V DC — стандартне живлення через 3-pin або D38999 роз’єми;
- PoE (PD) — живлення через Ethernet-кабель (як для IP-камер чи радіомодулів);
- USB — у компактних моделях (LMC-01.GC) як резервне або мобільне живлення.
Деякі моделі підтримують резервне живлення (redundant power input).
7. Чи потрібна конфігурація або налаштування перед роботою?
Більшість моделей не потребують налаштування — достатньо підключити живлення, оптичний кабель та LAN.
Однак керовані моделі (LMC-01.GF, LMC-02.GF) мають веб-інтерфейс, де можна налаштувати VLAN, QoS, LFP, діагностику, пропускну здатність тощо.
8. Яка максимальна відстань передачі сигналу?
- До 2 км через мульти-модове (MM) волокно.
- До 50 км через одномодове (SM) волокно.
Реальна відстань залежить від типу оптичного кабелю та передавального модуля (лазер/LED).
9. Чи можна використовувати LMC у цивільних проєктах?
Так. Хоча серія LMC створена для військових і тактичних застосувань, вона ідеально підходить для цивільної інфраструктури:
- промислові системи автоматизації,
- відеоспостереження на великих територіях,
- енергетичні об’єкти,
- транспортні вузли, залізниця, тунелі, нафтогазова галузь.
10. Чи можна замовити конвертери з індивідуальною конфігурацією?
Так
OPTOKON пропонує кастомізацію — можливість вибрати тип живлення, кількість портів, варіант корпусу (стандартний або mini), роз’єми HMA чи D38999, а також потрібну швидкість (Fast/Gigabit).
Для цього достатньо звернутися на info@optokon.ua.
11. Які переваги мають медіаконвертери LMC у порівнянні зі звичайними?
- Відповідність військовим стандартам MIL-STD-810G, NATO Supplier Code 1583G.
- Робота у суворих середовищах (волога, пил, вібрації, температура).
- Металевий герметичний корпус, польові конектори замість пластикових RJ-45.
- Сумісність з системами тактичного зв’язку, промисловими контролерами, камерами тощо.
12. Як дізнатися, який тип волокна (MM чи SM) потрібен?
- Якщо відстань до 2 км — використовуйте мульти-модове (MM) волокно (50/125 або 62,5/125 мкм).
- Якщо відстань понад 2 км — потрібне одномодове (SM) волокно (9/125 мкм).
LMC підтримує обидва типи, головне — обрати відповідний тип конектора на замовлення.
13. Чи підтримують медіаконвертери LMC резервування зв’язку?
Так. Завдяки функції Link Fault Pass-Through (LFP) пристрій миттєво передає інформацію про розрив лінії, що дозволяє резервним каналам або маршрутизаторам автоматично перемикатися без втрати даних.
14. Чи можна об’єднати декілька конвертерів LMC у єдину систему?
Так, LMC підтримують послідовне або паралельне з’єднання для створення мережевих ліній або резервних схем.
Моделі LMC-02 з двома конвертерами особливо зручні для побудови подвійних каналів або систем моніторингу.
15. Який термін служби медіаконвертерів серії LMC?
Середній показник MTBF (Mean Time Between Failures) перевищує 100 000 годин, а при правильній експлуатації пристрій може працювати понад 10 років без деградації оптичного інтерфейсу.
16. Чи сертифікована продукція OPTOKON для військових проектів?
Так.
Виробник має NATO Supplier Code: 1583G і постачає обладнання для армій країн НАТО.
Вся серія LMC проходить тестування на вібрацію, температуру, герметичність, EMI/EMC відповідно до стандартів MIL-STD-810G і MIL-STD-461F.
