Захищений оптичний патч-корд OPTOKON HA-LCD для FTTA та FTTH
OPTOKON HA-LCD — захищений дуплексний волоконно-оптичний патч-корд із герметизованим роз’ємом для зовнішнього монтажу. Він призначений для підключення базових станцій, віддалених радіомодулів, антенних систем, зовнішніх телекомунікаційних шаф, промислового обладнання та інших пристроїв, що працюють поза приміщеннями.
Основною сферою застосування HA-LCD є мережі FTTA — Fiber To The Antenna, однак готові кабельні збірки також можуть використовуватися у проєктах FTTH, FTTx та промислових оптичних мережах.
Заводське встановлення і полірування оптичних конекторів скорочує час монтажу на об’єкті, зменшує кількість операцій із волокном та допомагає уникнути помилок, пов’язаних із польовим завершенням кабелю.
HA-LCD сумісний з інтерфейсом FullAXS-LC і використовує простий байонетний механізм фіксації, що забезпечує швидке та надійне підключення до відповідного панельного адаптера.
Основні переваги OPTOKON HA-LCD
- Сумісність із FullAXS-LC для інтеграції з відповідними зовнішніми оптичними портами.
- Дуплексний LC-інтерфейс для одночасного передавання та приймання оптичного сигналу.
- Простий байонетний замок для швидкого підключення без різьбового закручування.
- Захищений корпус для зовнішнього монтажу та експлуатації у складних умовах.
- Герметизоване панельне з’єднання з відповідним адаптером HA-BN.
- Низькі внесені втрати — типове значення 0,15 дБ.
- Одномодові та багатомодові виконання.
- Варіанти полірування UPC та APC для одномодових мереж.
- Широкий температурний діапазон від -40 до +85 °C.
- Не менше 1000 циклів підключення.
- Повністю керамічні цирконієві ферули для точного вирівнювання волокон.
- Відповідність вимогам Telcordia GR-3120 згідно з документацією виробника.
- Заводська кабельна збірка скорочує час і вартість монтажу.
- Міцна конструкція захищає конектор під час прокладання кабелю.
Для чого потрібен захищений LC-конектор
Стандартний LC-конектор добре підходить для монтажу всередині кросів, серверних шаф і телекомунікаційних приміщень. Однак його відкрита пластикова конструкція не розрахована на безпосередню експлуатацію просто неба.
У системі HA-LCD дуплексний LC-інтерфейс розміщений усередині міцного зовнішнього корпусу. Корпус захищає оптичне з’єднання під час прокладання кабелю та після підключення до панельного адаптера.
Це дозволяє зберегти переваги компактного LC-інтерфейсу та водночас використовувати його у зовнішніх телекомунікаційних системах.
| Характеристика | Стандартний Duplex LC | OPTOKON HA-LCD |
|---|---|---|
| Оптичний інтерфейс | Duplex LC | Duplex LC у захищеному корпусі |
| Монтаж поза приміщеннями | Потребує додаткового захищеного боксу | Розроблений для зовнішнього панельного підключення |
| Механізм фіксації | Пластикова засувка LC | Зовнішній байонетний механізм |
| Захист під час прокладання | Обмежений | Міцний зовнішній корпус захищає внутрішній LC |
| Типове застосування | Кроси, шафи, серверні приміщення | FTTA, зовнішні шафи, антени, промислові об’єкти |
Конструкція OPTOKON HA-LCD
Система складається із захищеної кабельної частини HA-LCD та панельної рамки або адаптера HA-BN. Після введення конектора у відповідний порт байонетний механізм фіксує з’єднання.
Усередині корпусу розташовано два LC-конектори, які утворюють дуплексний оптичний канал. Залежно від замовленого виконання патч-корд може бути багатомодовим, одномодовим UPC або одномодовим APC.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Тип виробу | Захищений волоконно-оптичний конектор або готовий патч-корд |
| Оптичний інтерфейс | Duplex LC |
| Сумісний зовнішній інтерфейс | FullAXS-LC |
| Кількість волокон | 2 |
| Тип оптичного контакту | Physical Contact |
| Типи волокна | Multimode або Singlemode |
| Варіанти полірування | MM PC, SM UPC, SM APC |
| Типові внесені втрати | 0,15 дБ |
| Мінімальні зворотні втрати, MM | 30 дБ |
| Мінімальні зворотні втрати, SM UPC | 50 дБ |
| Мінімальні зворотні втрати, SM APC | 60 дБ |
| Робоча температура | -40...+85 °C |
| Механічний ресурс | Не менше 1000 циклів підключення |
| Механізм фіксації | Байонетний |
| Матеріал ферули | Повністю керамічна цирконієва ферула |
| Спосіб встановлення конектора | Клейове встановлення та полірування |
| Діаметр сумісного кабелю | 4-6 мм |
| Типовий діаметр броньованого кабелю | 4,8 мм |
| Зовнішня оболонка кабелю | Безгалогенна, вогнестійка — залежно від конфігурації патч-корда |
| Типове загасання одномодового кабелю | 0,40 дБ/км при 1310 нм; 0,25 дБ/км при 1550 нм |
| Зазначений виробником стандарт | Telcordia GR-3120 |
| Панельний компонент | HA-BN, замовляється окремо |
Примітка: характеристики кабелю, зокрема бронювання, матеріал оболонки, загасання, радіус вигину та допустиме розтягування, залежать від конкретної конфігурації кабельної збірки. Їх необхідно погодити перед замовленням.
Варіанти оптичного виконання
| Виконання | Тип волокна | Полірування | Типові IL / мінімальні RL | Основне застосування |
|---|---|---|---|---|
| HA-LCD/M | Multimode | PC | 0,15 дБ / 30 дБ | Короткі промислові та локальні оптичні лінії |
| HA-LCD/S | Singlemode | UPC | 0,15 дБ / 50 дБ | FTTA, телекомунікаційні та транспортні мережі |
| HA-LCD/A | Singlemode | APC, кутове | 0,15 дБ / 60 дБ | Мережі з підвищеними вимогами до зворотного відбиття |
UPC чи APC — яке виконання вибрати
UPC застосовується у більшості стандартних одномодових систем передавання даних. Воно забезпечує низькі внесені втрати та мінімальні зворотні втрати не менше 50 дБ відповідно до специфікації HA-LCD.
APC має кутове полірування ферули та забезпечує краще придушення зворотного відбиття — не менше 60 дБ. Такий варіант доцільний для PON, аналогових оптичних систем, RF over Fiber та іншого обладнання, чутливого до відбитого сигналу.
UPC та APC не можна з’єднувати між собою. Невідповідність типів полірування може спричинити значні втрати та пошкодження поверхонь ферул.
| Параметр | UPC | APC |
|---|---|---|
| Тип полірування | Пряме ультрафізичне полірування | Кутове полірування |
| Мінімальні RL для HA-LCD | 50 дБ | 60 дБ |
| Типові задачі | Ethernet, передавання даних, стандартні SM-лінії | PON, RF over Fiber, системи, чутливі до відбиття |
| Взаємне підключення | UPC і APC не є оптично сумісною парою | |
Застосування у мережах FTTA
У системах Fiber To The Antenna оптичний кабель прокладається від базового обладнання до віддаленого радіомодуля або антенного блока. Частина траси проходить поза приміщеннями та може зазнавати впливу опадів, пилу, вітру, ультрафіолетового випромінювання і перепадів температури.
HA-LCD дозволяє підключити заводську кабельну збірку без відкриття обладнання та без встановлення стандартних LC-конекторів безпосередньо на об’єкті. Байонетний механізм спрощує роботу монтажника, особливо на щоглах та у місцях з обмеженим доступом.
Сфери застосування
- базові станції мобільного зв’язку;
- підключення віддалених радіомодулів RRU та RRH;
- мережі FTTA — Fiber To The Antenna;
- мережі FTTH та інші проєкти FTTx;
- зовнішні телекомунікаційні шафи;
- вуличні оптичні розподільчі бокси;
- промислові Ethernet-мережі;
- системи відеоспостереження;
- транспортна інфраструктура;
- енергетичні об’єкти;
- оптичні лінії на дахах, щоглах і вежах;
- тимчасові зовнішні мережеві підключення.
Переваги готового претермінованого патч-корда
- не потрібне полірування конекторів на об’єкті;
- не потрібне зварювання волокна безпосередньо біля обладнання;
- скорочується час встановлення;
- зменшується залежність результату від кваліфікації монтажника;
- оптичні параметри можна перевірити на виробництві;
- знижується ризик забруднення ферул під час монтажу;
- спрощується заміна кабельної збірки;
- полегшується планування та стандартизація мережі.
Типові конфігурації патч-корда
| Конфігурація | Опис | Застосування |
|---|---|---|
| HA-LCD ↔ HA-LCD | Захищені коннектори на обох кінцях | З’єднання двох зовнішніх пристроїв із сумісними портами |
| HA-LCD ↔ Duplex LC | Захищений коннектор з одного боку та стандартний LC Duplex з іншого | Підключення зовнішнього обладнання до кросу, SFP або внутрішньої шафи |
| HA-LCD ↔ SC | Захищений HA-LCD із переходом на SC | Інтеграція з оптичними кросами та наявною інфраструктурою |
| HA-LCD ↔ відкриті волокна | Захищений коннектор і підготовлені волокна для зварювання | Підключення до муфти, касети або внутрішнього розподільчого боксу |

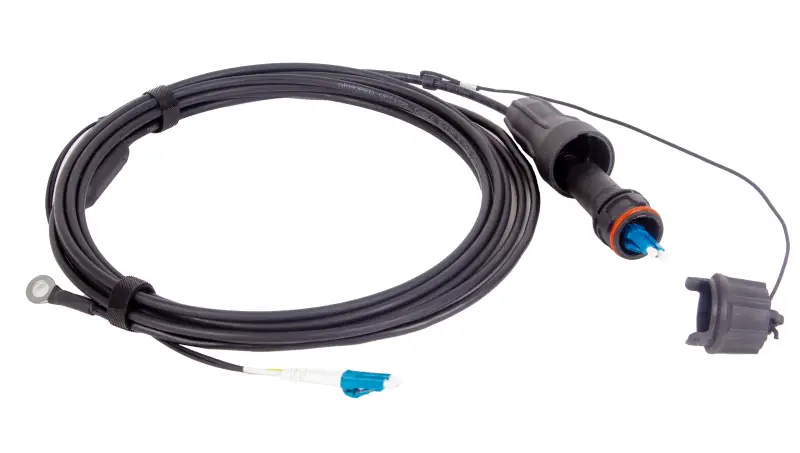

| HA-LCD на броньованому кабелі | Посилена кабельна збірка, можливе виконання із заземлювальним провідником | Щогли, промислові об’єкти та ділянки з підвищеним механічним навантаженням |
Доступність конкретного другого конектора та конструкції кабелю необхідно підтвердити під час замовлення.
Панельний адаптер HA-BN
HA-BN — панельна захисна рамка або адаптер для встановлення на корпус обладнання. Він забезпечує правильне механічне позиціонування та фіксацію кабельного конектора HA-LCD.
Відповідний внутрішній оптичний адаптер підбирається відповідно до типу волокна і полірування. Панельні компоненти та оптичні адаптери можуть замовлятися окремо.
Що потрібно вказати для замовлення патч-корда
- Тип волокна: Singlemode або Multimode.
- Конкретний стандарт волокна: наприклад, G.652.D, G.657.A1/A2, OM2, OM3 або OM4.
- Полірування: UPC або APC для одномодового виконання.
- Конектори на обох кінцях: HA-LCD, LC, SC або інше виконання.
- Довжину кабелю.
- Конструкцію кабелю: звичайний зовнішній, броньований або інший спеціальний варіант.
- Необхідність заземлювального провідника.
- Матеріал оболонки: LSZH, вогнестійкий або інший варіант.
- Полярність дуплексного з’єднання.
- Умови експлуатації: температура, волога, ультрафіолет, механічні навантаження.
- Необхідність панельного адаптера HA-BN.
- Кількість кабельних збірок.
Рекомендації з монтажу
- Перед підключенням перевірте сумісність типу волокна та полірування.
- Не з’єднуйте UPC із APC.
- Переконайтеся, що оптичні ферули чисті.
- Не торкайтеся торців ферул пальцями.
- Не застосовуйте надмірну силу під час байонетної фіксації.
- Не тягніть кабель за корпус конектора.
- Дотримуйтеся мінімального радіуса вигину конкретного кабелю.
- Для металевої броні або заземлювального провідника виконуйте заземлення відповідно до проєкту.
- Невикористані порти закривайте відповідними захисними кришками.
- Після встановлення перевірте оптичні втрати лінії.
Важлива інформація про сумісність
Позначення FullAXS-LC Compatible означає заявлену виробником сумісність HA-LCD із відповідним типом зовнішнього інтерфейсу. Однак перед підключенням обладнання різних виробників рекомендується перевірити точні артикули кабельної та панельної частин.
Механічна сумісність корпусів не гарантує правильну роботу оптичної лінії, якщо не збігаються:
- Singlemode та Multimode;
- UPC та APC;
- полярність волокон;
- тип панельного адаптера;
- ключування або конструктивна версія інтерфейсу;
- вимоги до герметизації;
- оптичний бюджет системи.
Для відповідальних систем бажано отримати письмове підтвердження сумісності конкретних артикулів та провести контрольне вимірювання внесених і зворотних втрат.
FAQ — поширені запитання
Що таке HA-LCD?
Це захищений зовнішній оптичний конектор із дуплексним LC-інтерфейсом, призначений для FTTA, FTTH та промислових мереж.
Скільки волокон підтримує HA-LCD?
Модель LCD використовує дуплексний LC-інтерфейс і підтримує два оптичні волокна.
Чи сумісний HA-LCD із FullAXS-LC?
Так, така сумісність заявлена OPTOKON. Для змішаних систем рекомендується додатково звірити конкретні артикули кабельної та панельної частин.
Чи можна використовувати HA-LCD просто неба?
Конектор розроблений для зовнішніх мереж і має герметизований корпус у з’єднаному стані з відповідним панельним компонентом. Водночас необхідно враховувати характеристики усього кабелю та правильність монтажу.
Який ступінь захисту IP має HA-LCD?
У наданому технічному паспорті числовий клас IP не зазначений. Тому не слід самостійно декларувати IP67 або IP68 без окремого актуального підтвердження виробника для конкретної кабельної збірки.
Чи можна використовувати конектор під водою?
Документація описує HA-LCD як герметизований і водостійкий зовнішній конектор, але не наводить параметрів тривалого занурення. Для підводного застосування потрібно отримати окреме письмове підтвердження.
Чим HA-LCD відрізняється від HMA Expanded Beam?
HA-LCD використовує стандартний фізичний контакт LC-ферул і розрахований переважно на FTTA, FTTH та зовнішні телекомунікаційні системи. HMA використовує лінзову технологію Expanded Beam і призначений для багаторазового польового з’єднання у середовищах із сильним забрудненням та механічними навантаженнями.
Чи підтримує HA-LCD одномодове волокно?
Так. Доступні одномодові виконання UPC і APC.
Чи підтримує HA-LCD багатомодове волокно?
Так. Код HA-LCD/M відповідає багатомодовому виконанню PC.
Чи можна підключити HA-LCD/APC до порту UPC?
Ні. UPC та APC мають різну геометрію полірування і не повинні з’єднуватися між собою.
Який ресурс підключень?
Згідно з технічним паспортом, механічний ресурс становить не менше 1000 циклів.
Чи входить HA-BN до комплекту?
Панельний компонент HA-BN та відповідні оптичні адаптери можуть замовлятися окремо. Комплектацію необхідно уточнити під час оформлення замовлення.
Яку довжину патч-корда можна замовити?
Довжина визначається вимогами проєкту та доступними типами кабелю. Її необхідно вказати у запиті.
Замовити OPTOKON HA-LCD
Для підбору патч-корда OPTOKON HA-LCD надішліть інформацію про тип волокна, полірування, довжину, конструкцію кабелю, конектор на другому кінці та умови експлуатації.
Фахівці допоможуть підібрати кабельну збірку, панельний адаптер HA-BN та конфігурацію, сумісну з вашим активним обладнанням.
E-mail: info@optokon.ua
Виробник може змінювати конструкцію, характеристики, матеріали та коди замовлення без попереднього повідомлення. Перед проєктуванням або закупівлею необхідно запросити актуальну специфікацію конкретної кабельної збірки. FullAXS є торговою маркою відповідного власника та згадується виключно для позначення сумісного інтерфейсу.
