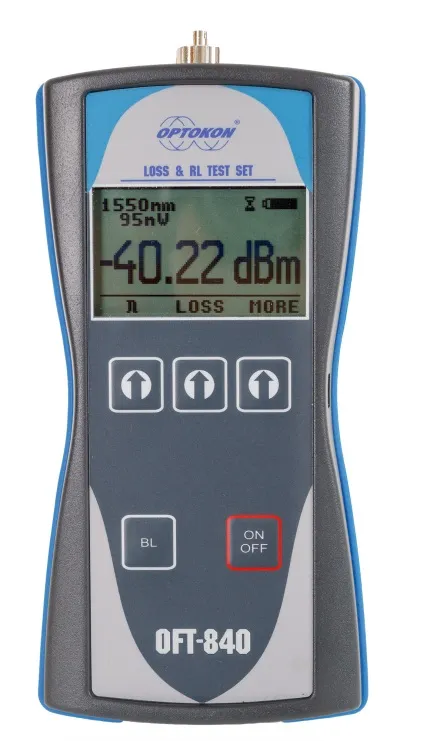

OFT-840 — це багатофункціональний портативний прилад від OPTOKON, призначений для вимірювання втрат в оптичних мережах (insertion loss) та поверненої втрати (return loss, RL). У одному корпусі поєднуються:
- оптичне джерело світла (Light Source)
- оптичний вимірювач потужності (Power Meter)
- RL-тестер для вимірювання зворотного сигналу
Це дає змогу оперативно перевіряти як параметри кабелю та з’єднань, так і якість повернення сигналу.
Пристрій підходить для польових робіт та обслуговування оптичних мереж, як одиночних волокон (SM), так і багатомодових (MM), залежно від налаштувань.
Технічні характеристики та можливості
Параметр / Функція | Значення / Деталі |
Довжини хвиль (Light Source) | 1310 nm або 1550 nm (SM волокна) |
Вихідна потужність джерела | –2 dBm (типове значення) |
Стабільність джерела (1 година) | ± 0.05 dB після прогрівання 20 хв, при 23 °C ± 1° |
Power Meter – робочі довжини хвиль | 850, 1300, 1310, 1490, 1550, 1625 nm (можливе налаштування) |
Динамічний діапазон вимірювання | від –65 dBm до +10 dBm (стандарт) / –57 dBm до +10 dBm для деяких довжин хвиль |
Точність (для 1310/1550 nm @ –20 dBm) | ± 5% |
Роздільна здатність | 0.01 (одиниці: dB, dBm, W) |
Return Loss (RL) | діапазон від 0 до 65 dB; точність: 0–50 dB → ±0.5 dB; 50–65 dB → ±1 dB |
Пам’ять вимірювань | до 3000 записів (номер волокна/позиція, довжина хвилі, абсолютне/відносне значення, insertion loss) |
Інтерфейс та ПЗ | USB (для зарядки, завантаження даних, оновлення ПЗ), режим USB-зонда (USB probe) для контролю через команди, сумісне з ПЛК: SmartProtocol PC та Data Exporter (експорт у Excel) |
Живлення | Вбудована Li-Pol акумуляторна батарея; > 50 год роботи; > 2 роки служби акумулятора (3000 mAh) |
Габарити / вага | 165 × 80 × 50 мм; вага ~400 г (з батареєю, з 2.5 мм універсальним адаптером) |
Умови експлуатації | Температура: від –10 °C до +50 °C; зберігання: –40 °C до +70 °C; відносна вологість до 95% (без конденсації) |
Додаткові можливості / Особливості
- Виявлення модуляцій 270 Hz, 1 kHz, 2 kHz — корисно при тестуванні передавачів.
- AWD (Auto Wavelength Detection) — автоматичне визначення довжини хвилі.
- Універсальні змінні адаптери для різних конекторів (ST, FC, SC, DIN, MU, SMA, LC, 2.5 mm, 1.25 mm тощо).
- Функція «USB probe» дає змогу використовувати прилад як частину робочої станції або як вимірювач потужності з ПК.
- Авто-вимкнення та індикатор заряду батареї.
Основні переваги та сфери застосування
Переваги
- Компактність та портативність — всі необхідні функції в одному корпусі, легко брати в полі або на об’єкт.
- Універсальність — підходить для одиночного і багатомодового волокна, широкий діапазон довжин хвиль, змінні адаптери.
- Пам’ять + звітність — зберігання великої кількості вимірювань з можливістю експорту в Excel, що спрощує документацію.
- RL-тест — можливість перевірки як втрат, так і зворотного відбитого сигналу (важливо для якісних з’єднань).
- Зручне живлення та управління — Li-Pol акумулятор, USB-порт, просте управління кількома кнопками.
Сфери застосування
- Будівництво та обслуговування волоконно-оптичних мереж (FTTH, корпоративні мережі, дата-центри).
- Перевірка якості з’єднань, адаптерів, сплайсів, конекторів, кабелів.
- Тестування передавачів/приймачів, конекторів, адаптерів, компонентів мережі.
- Мобільні польові роботи, коли потрібно швидке комплексне тестування — і втрат, і RL.
- Документування та звітування результатів тестів — через ПЗ SmartProtocol + Excel-експорт.
Порівняння з альтернативами (коротко)
Прилад / Серія | Переваги OFT-840 | Кому може бути цікаво |
Простий Light Source + Power Meter | Має RL-тест → дає більше інформації про якість з’єднань | Ті, хто хоче розширені тести |
Більш «легкі» POF / MM-набори (наприклад, серія для POF) | Працює на SM (1310/1550 nm), має ширший діапазон, підтримку RL, більше функцій | Фахівці з SM / довгими трасами |
Гораздо більші/комплексні стаціонарні тест-лавки | Компактність, портативність, швидкість — для «в полі» та обслуговування | Виїзні інженери, монтажники, обслуговування |
FAQ — Часті питання про OFT-840
Q: Чи підходить OFT-840 для багатомодових (MM) волокон?
A: Так, Power Meter підтримує діапазон, що включає довжини хвиль для MM (наприклад 850 nm), залежно від конфігурації.
Q: Чи можна працювати без підключення до ПК?
A: Так — прилад автономний, з живленням від вбудованої Li-Pol батареї, має дисплей, самостійно показує результати.
Q: Скільки вимірювань можна зберігати в пам’яті?
A: До 3000 записів.
Q: Чи можна об’єднати з ПК для звітів та обробки даних?
A: Так — є ПЗ SmartProtocol PC + Data Exporter, що дозволяє завантажити дані, згенерувати звіт, експортувати результати в Excel.
Q: Які конектори підтримує прилад?
A: Пристрій має змінні адаптери — ST, FC, SC, DIN, MU, SMA, LC, 2.5 mm, 1.25 mm тощо.
Q: Чи охоплює RL-тест важливі діапазони?
A: Так — RL-діапазон 0–65 dB, з точною оцінкою (0–50 dB з точністю ±0.5 dB; 50–65 dB — ±1 dB).
