Патчкорди SMPTE LEMO FUW–PUW | Оптичний кабель для HDTV камер

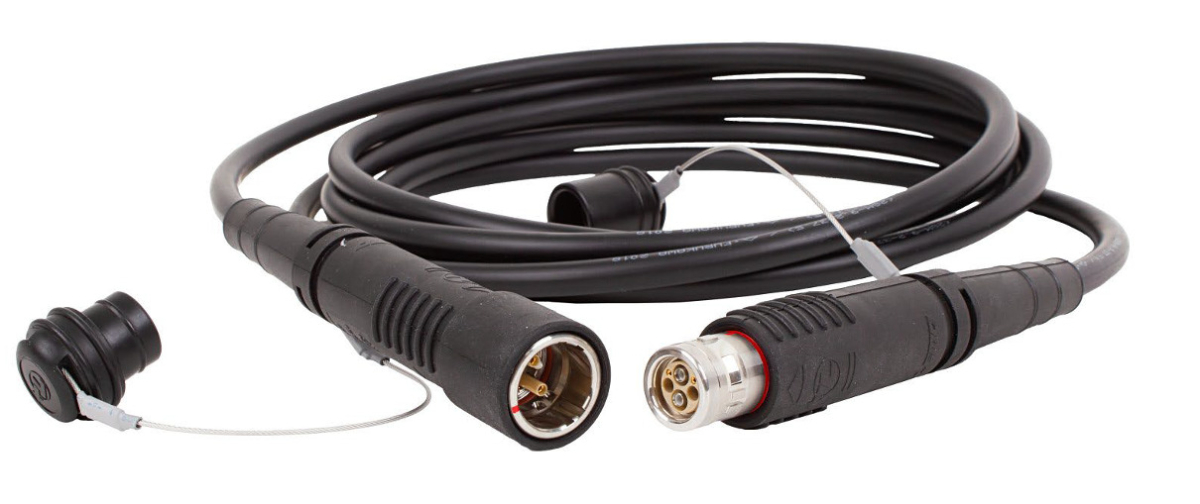

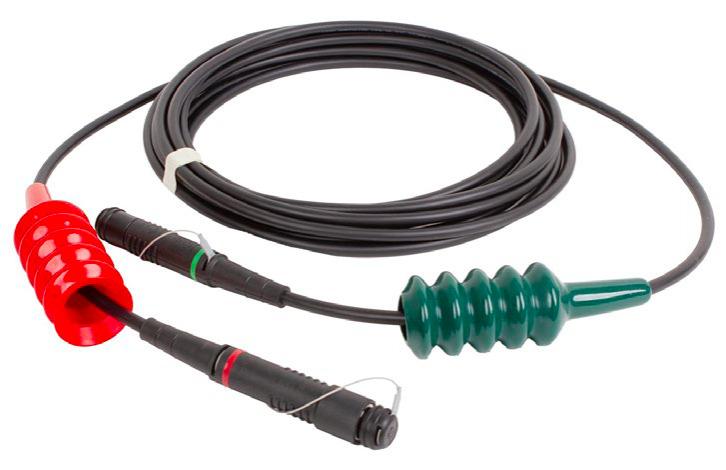

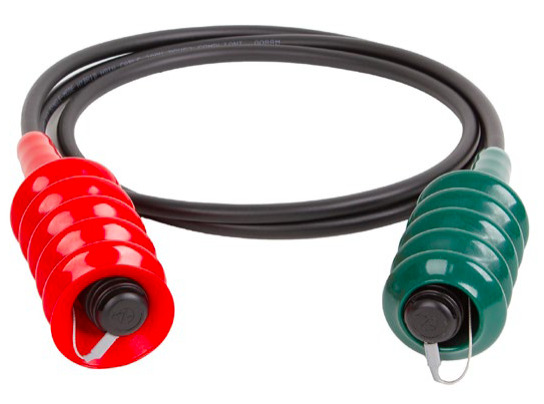

SMPTE LEMO FUW–PUW Patchcord — це професійний оптичний кабель для HDTV систем, який використовується для з’єднання телекамер, відеосерверів та пультів управління.
Кабель забезпечує одночасну передачу відео-, аудіо-, керуючих сигналів і живлення на великі відстані без втрат якості.
Завдяки використанню оригінальних LEMO конекторів (FUW штекер, PUW гніздо), цей патчкорд відповідає міжнародним стандартам SMPTE 304M / 311M та сумісний із професійним обладнанням SONY, Panasonic, JVC, Grass Valley, Blackmagic Design тощо.
Особливості лінійки FUW–PUW Patchcords

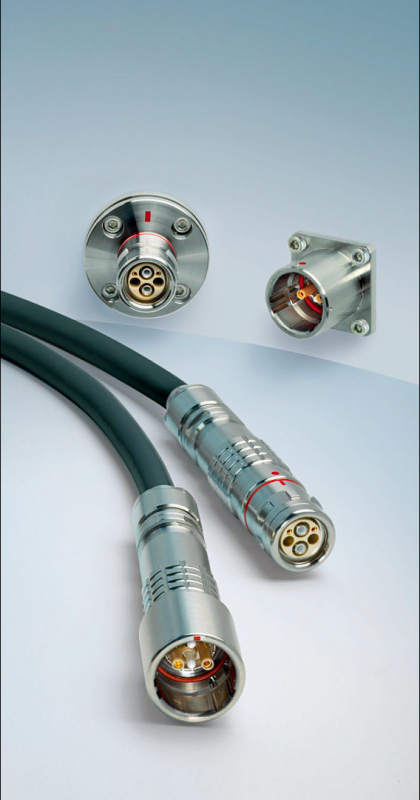

- Використовуються конектори LEMO 3K.93C — галузевий стандарт для HDTV.
- Підтримка передачі сигналів від 19.4 Mbps до 3 Gbps.
- 2 оптичні волокна (E9/125 µm) за стандартом ITU G.657.A.
- 4 мідні жили (2 силові + 2 керуючі).
- Сталевий центральний елемент для підвищеної міцності.
- Зовнішня оболонка PUR (CAM311) — стійка до стирання, ультрафіолету та вологи.
- Ідеальний для мобільних телестанцій, вуличних трансляцій і студійного використання.
Порівняльні характеристики FUW (Plug) та PUW (Socket)
Характеристика | FUW (Штекер) | PUW (Гніздо) |
Тип з’єднання | Чоловічий (Male) | Жіночий (Female) |
Призначення | Вихідний кінець кабелю | Вхідний кінець кабелю |
Корпус | Металевий, герметичний | Металевий, герметичний |
Захист | Еластомерна накладка | Еластомерна накладка |
Сумісність | SMPTE 304M | SMPTE 304M |
Монтаж | На корпус або панель | На корпус або панель |
Використання | З’єднання з камерою | З’єднання з базовою станцією |
Технічні параметри
Параметр | Значення |
Стандарт | SMPTE 311M / SMPTE 304M |
Оптичні волокна | 2× Single-Mode, ITU G.657.A |
Мідні жили | 4× (2 силові, 2 керуючі) |
Зовнішня оболонка | PUR, тип CAM311 |
Робоча температура | -40°C … +80°C |
Діаметр волокна | 9/125 µm |
Сила натягу | до 1200 N |
Пропускна здатність | до 3 Gbps |
Сумісність | SONY, JVC, Panasonic, Grass Valley, Blackmagic |
Переваги LEMO FUW–PUW SMPTE кабелів
- Висока якість передачі HDTV сигналу
- Надійність у складних умовах експлуатації
- Повна відповідність міжнародним стандартам
- Збільшений термін служби завдяки армованій конструкції
- Простота інтеграції в існуючі системи
FAQ — Поширені запитання
- Для чого використовується SMPTE FUW–PUW патчкорд?
Для з’єднання телевізійних камер із блоками керування або базовими станціями, забезпечуючи передачу сигналів і живлення по одному кабелю. - Чи сумісний цей кабель із камерами SONY або Blackmagic?
Так, повністю сумісний. Відповідає стандартам SMPTE 304M/311M, які використовують ці виробники. - Чи можна використовувати кабель на вулиці?
Так. Завдяки PUR оболонці він стійкий до механічних пошкоджень, вологи та ультрафіолету. - Яка максимальна довжина кабелю?
Залежить від модифікації — типово від 5 до 200 метрів. - Чи можливий ремонт або заміна конекторів?
Так, LEMO-конектори передбачають сервісне обслуговування та заміну компонентів.
