Надійний зв’язок для екіпажу та зовнішніх радіостанцій у тактичних умовах
OPTOKON OEDX-20 — це цифрова система внутрішнього зв’язку (інтерком), спеціально розроблена для броньованих машин, військових і спеціальних транспортних засобів, що працюють у суворих умовах.
Система забезпечує надійний, безперервний голосовий зв’язок між членами екіпажу (до 9 користувачів), а також інтеграцію з зовнішніми радіостанціями, створюючи єдину комунікаційну мережу всередині машини.
Завдяки модульній архітектурі, система легко адаптується до різних типів транспортних платформ — від легких патрульних машин до важкої бронетехніки.
Основні характеристики:
- До 9 користувачів одночасно (модульна структура)
- Високоякісний цифровий аудіосигнал
- Повна дуплексна комунікація між екіпажем
- Інтеграція з зовнішніми радіостанціями
- Командирський контрольний модуль (CUU) із пріоритетом передачі
- Підтримка гарнітур, зовнішніх гучномовців і танкових шоломів
- Захищений корпус — стійкий до вібрацій, пилу, вологи
- Гнучке підключення через MIL-роз’єми (D38999)
- Живлення: 18–32 V DC (номінально 24 V DC)
- Температурний діапазон: –40…+70 °C
- NATO Supplier Code: 1583G

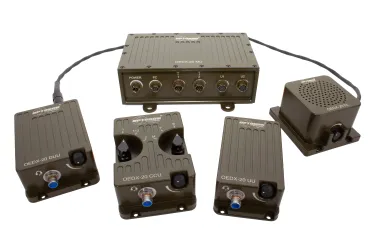

- Архітектура системи OEDX-20

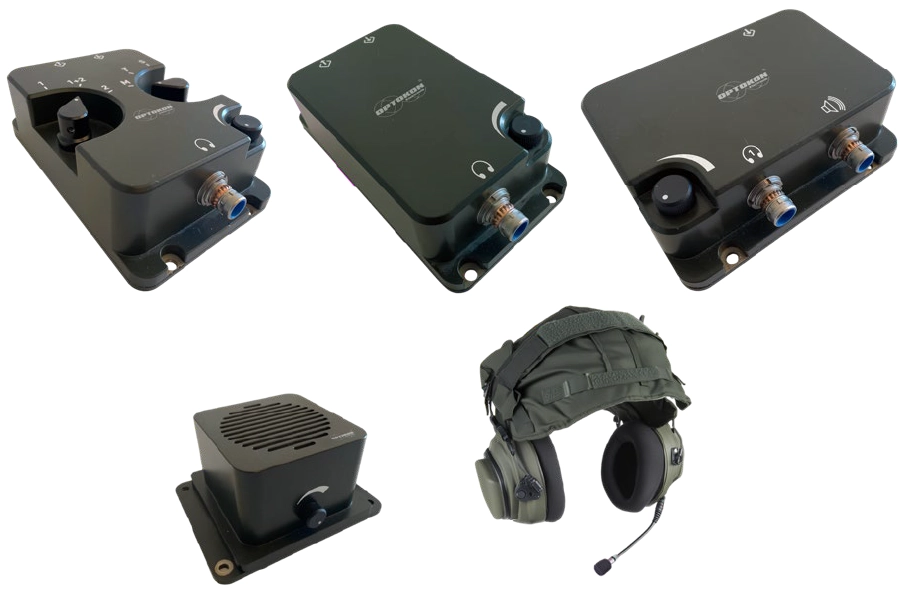

Система складається з окремих модулів, що з’єднуються в єдину комунікаційну мережу:
Компонент | Опис |

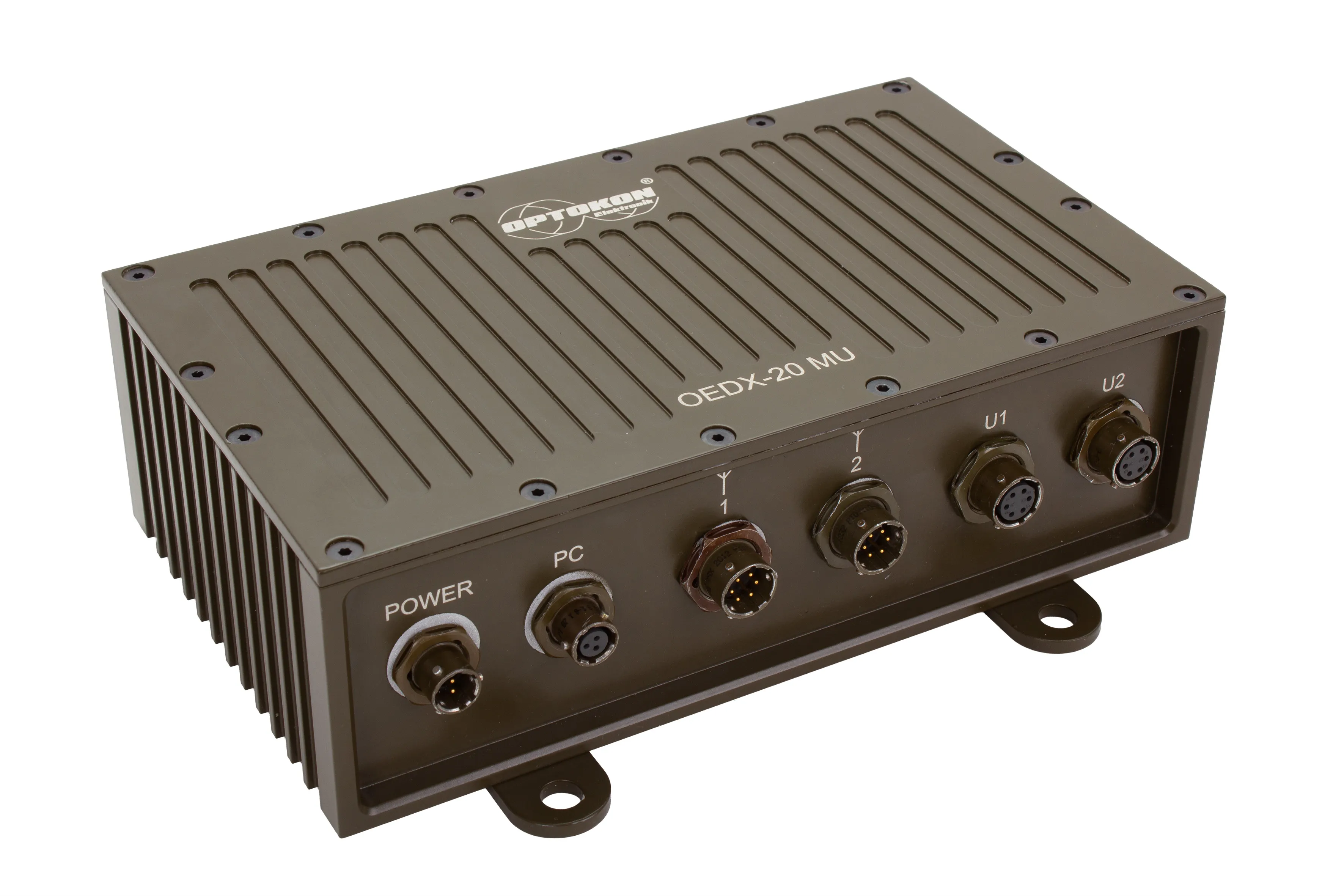

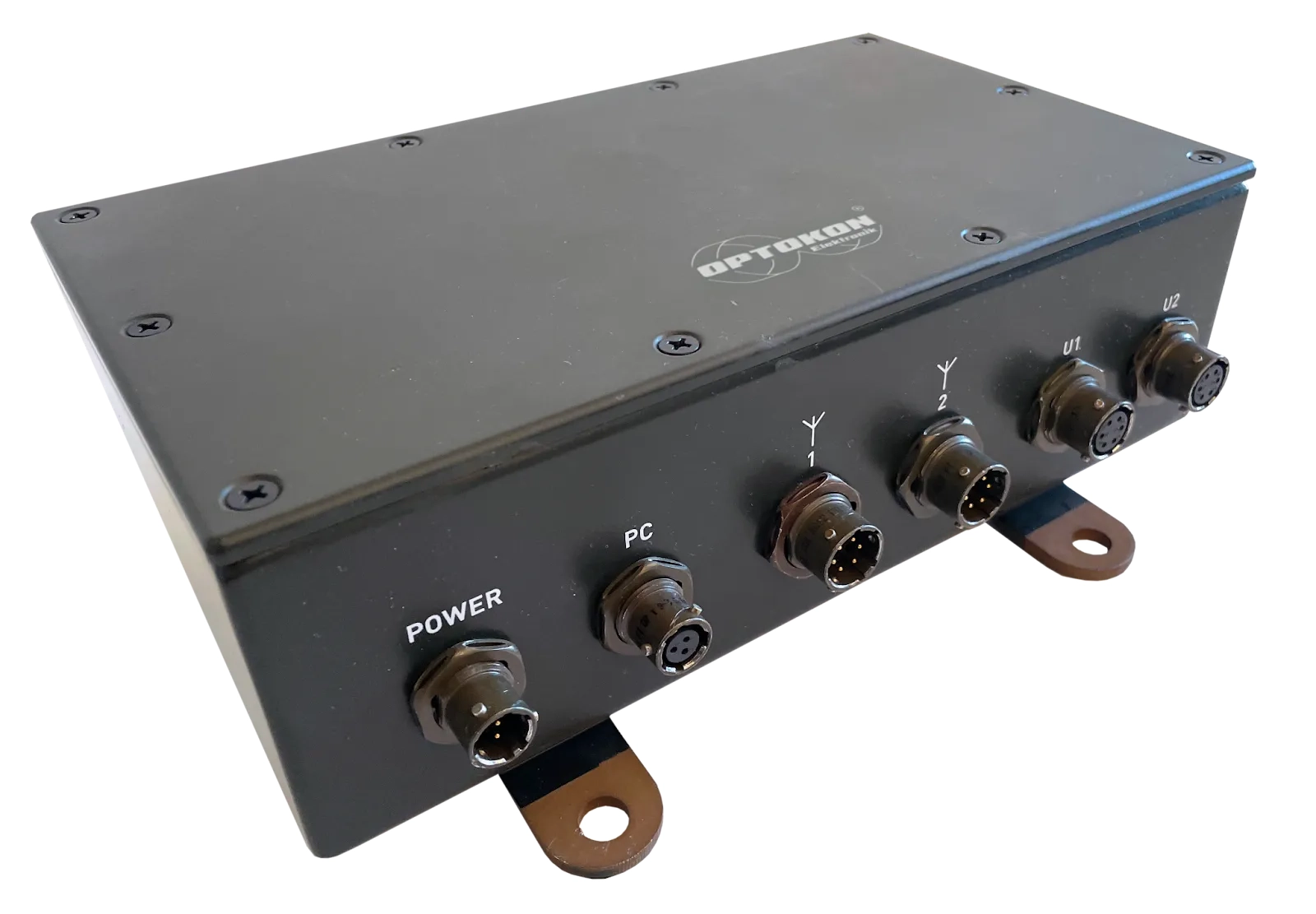

Main Unit (MU) | Центральний комунікаційний блок, який координує всі підключення користувачів і радіостанцій. Забезпечує живлення та обмін аудіосигналами між модулями. |

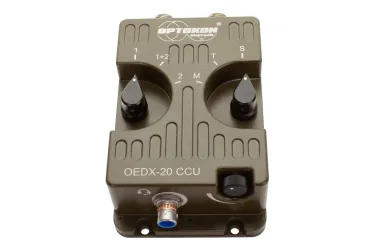

Commander Control Unit (CUU) | Командирський модуль управління. Дозволяє керувати всією системою, надає пріоритет командиру, має функцію радіоавторизації (Push-to-Talk Control). |

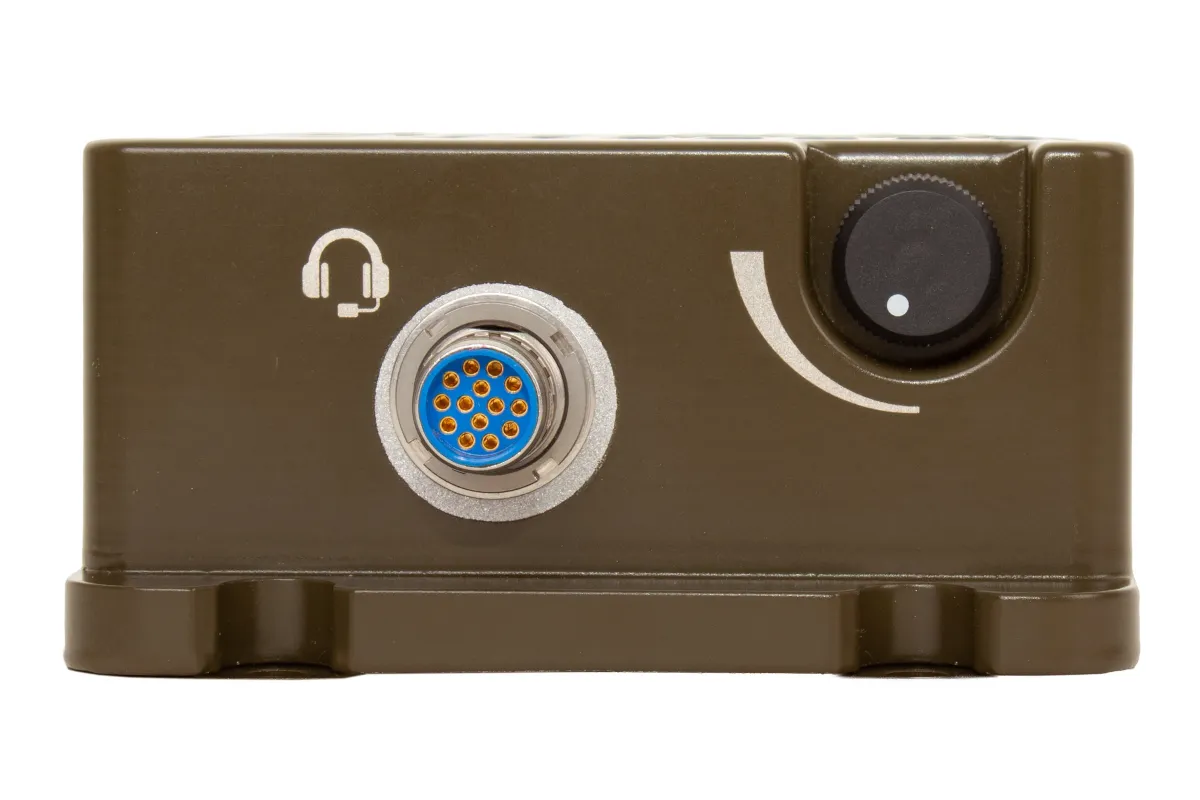

User Unit (UU) | Індивідуальний модуль користувача з підключенням гарнітури або шолома. Забезпечує локальний доступ до інтеркому. |

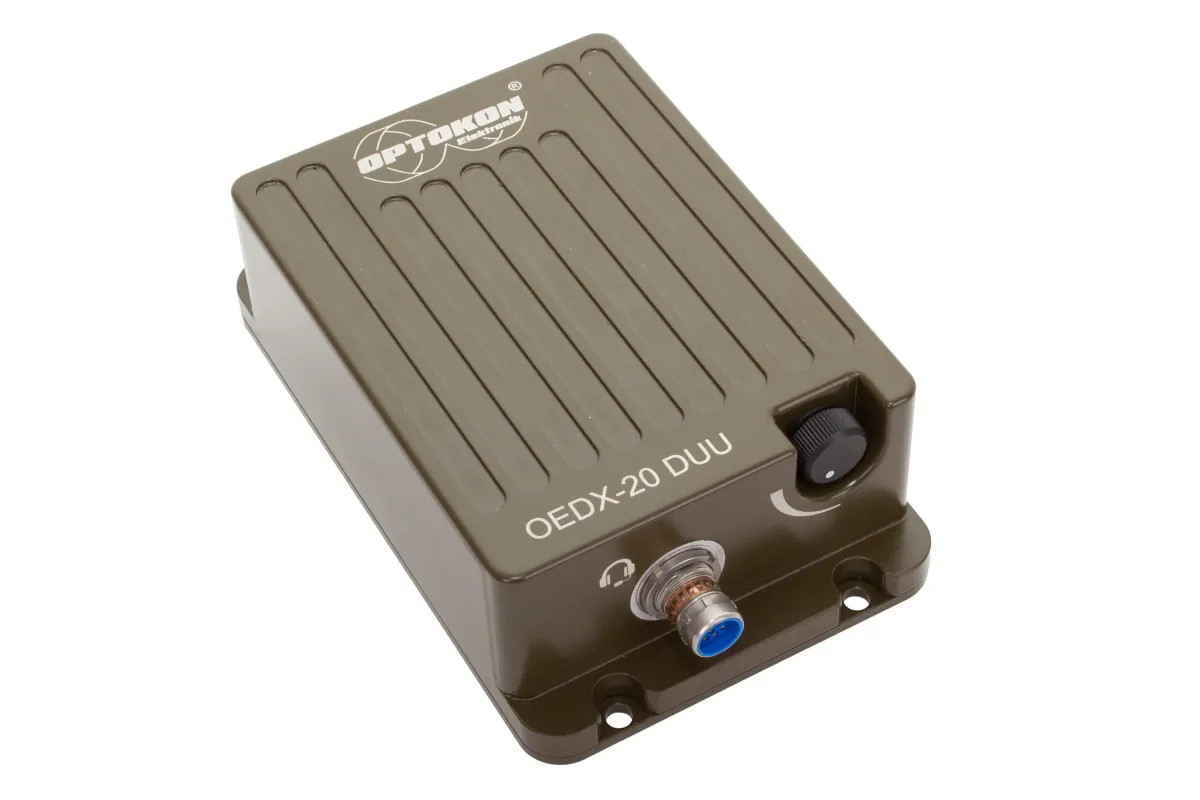

Dual User Unit (DUU) | Варіант для двох користувачів із незалежними каналами зв’язку. Ідеально підходить для водія та стрільця або командира екіпажу. |

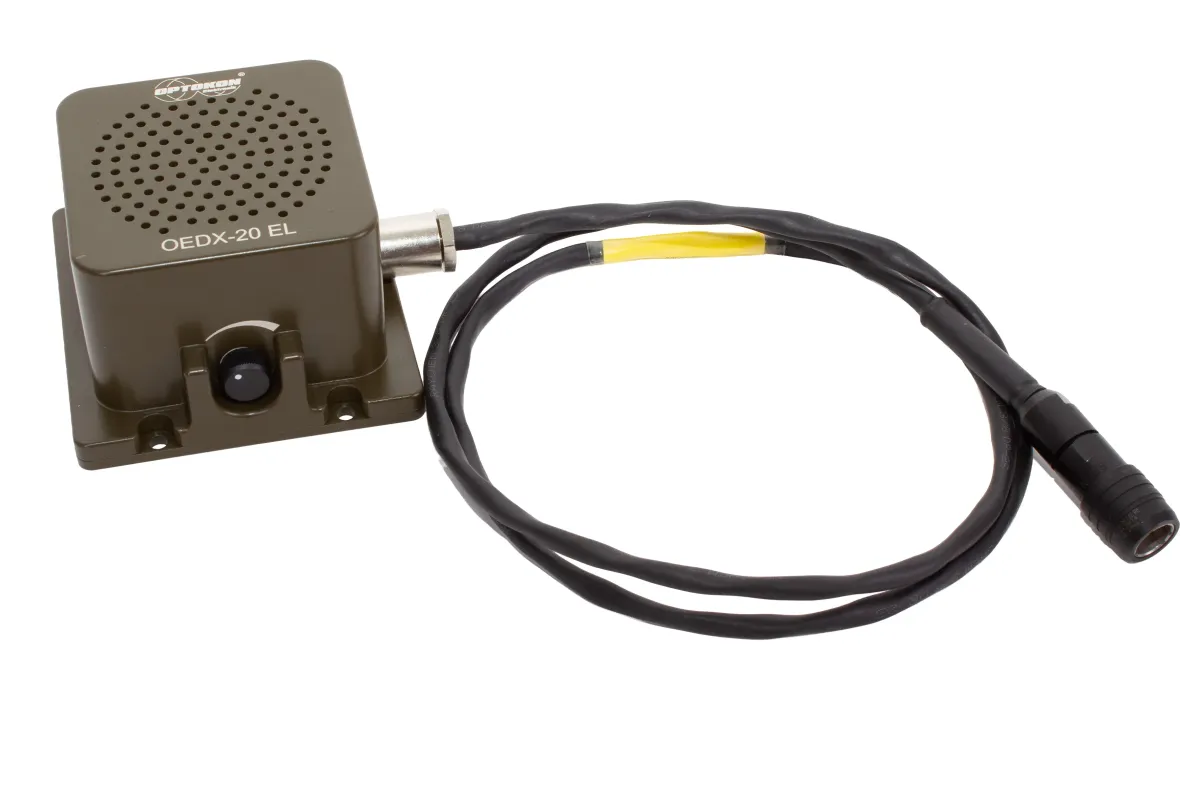

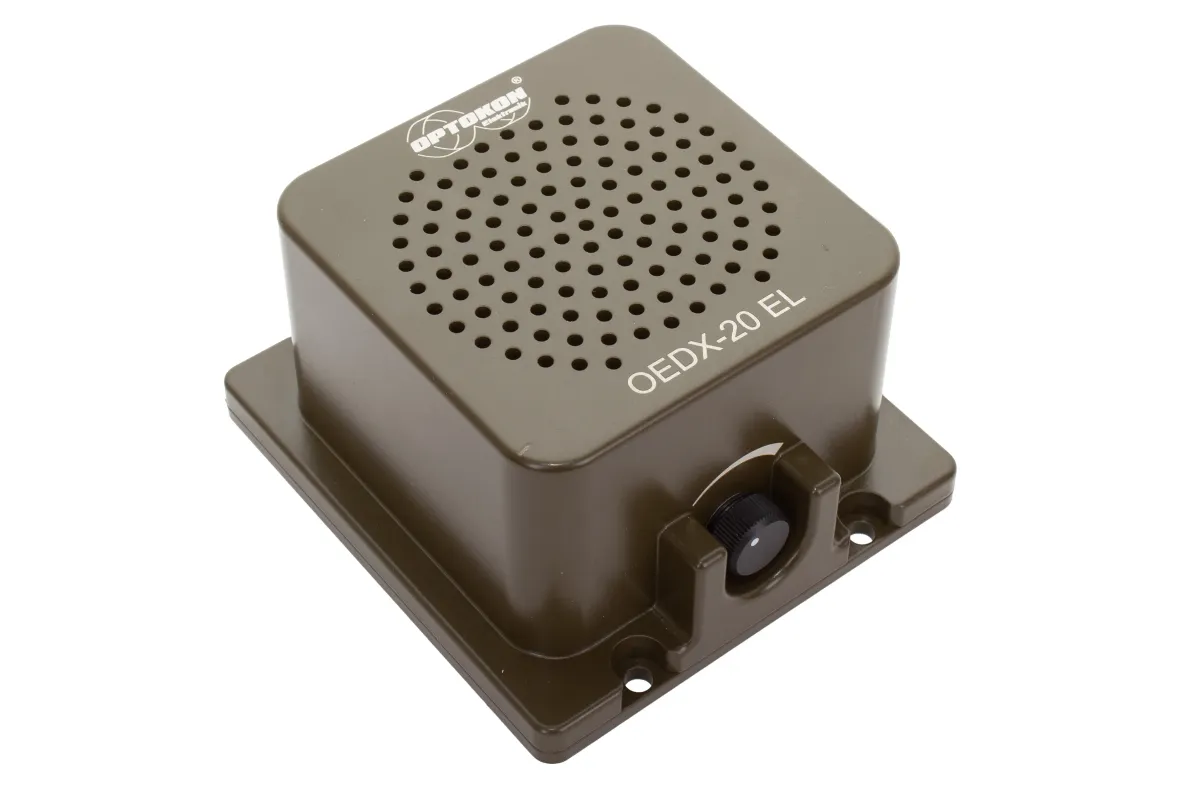

External Loudspeaker (ELS) | Додатковий гучномовець для внутрішнього або зовнішнього мовлення. Може використовуватись як інтерком або зовнішнє оповіщення. |
Headset (HS) | Професійна гарнітура або шолом зі зниженням шуму, призначена для роботи у транспорті з високим рівнем шуму. |
Особливості системи OEDX-20
- Модульна побудова – дозволяє масштабування системи до 9 користувачів
- Радіоавторизація через CUU – командир може керувати передачею через зовнішні радіостанції
- Гнучка конфігурація портів – підтримка різних комбінацій User Unit та Dual Unit
- Сумісність із більшістю військових гарнітур (Nexus, TP120, TP240)
- Швидке підключення без налаштування – Plug & Play система
- Стійкість до ударів, пилу, вологи (MIL-STD-810G)
- Захист від перевантаження та короткого замикання
- Можливість оновлення ПЗ через сервісний порт
Типова конфігурація системи OEDX-20
Компонент | Кількість | Функція |
Main Unit | 1 | Центральний комутатор аудіо та живлення |
Commander Unit (CUU) | 1 | Пріоритетне управління системою |
User Unit | 4–6 | Зв’язок між членами екіпажу |
Dual User Unit | 1–2 | Подвійні робочі місця |
External Loudspeaker | 1–2 | Внутрішнє або зовнішнє мовлення |
Headset | до 9 | Індивідуальні гарнітури для екіпажу |
Сфери застосування
- Бронетехніка (БТР, БМП, MRAP)
- Патрульні автомобілі та спецтранспорт
- Мобільні командні пункти
- Інженерна техніка, евакуаційні машини, розвідувальні комплекси
- Промислові та аварійно-рятувальні транспортні системи
FAQ — Часті запитання
1. Скільки користувачів може підтримувати система OEDX-20?
До 9 користувачів одночасно. Кількість станцій залежить від конфігурації та кількості модулів User Unit або Dual Unit.
2. Як здійснюється зв’язок із зовнішніми радіостанціями?
Підключення здійснюється через Main Unit, а передача контролюється командиром через CUU (Commander Unit), що надає пріоритет управління каналом зв’язку.
3. Чи можна використовувати систему без гарнітур?
Так. Підтримується зовнішній гучномовець (External Loudspeaker) для внутрішнього або зовнішнього зв’язку, наприклад для оповіщення екіпажу чи піхоти поза машиною.
4. Який тип живлення використовується?
Система працює від 18–32 V DC (типово 24 V DC) і може бути підключена безпосередньо до бортової мережі транспортного засобу.
5. Чи можливе розширення системи?
Так. Завдяки модульній структурі, можна додавати нові користувацькі модулі або гучномовці без змін у базовій архітектурі.
6. Який рівень захисту корпусу?
Всі модулі виконані у захищеному корпусі з алюмінієвого сплаву, сертифікованому за стандартами MIL-STD-810G, стійкому до пилу, вологи, ударів та вібрацій.
7. Чи можлива інтеграція з системами зв’язку OPTOKON?
Так. OEDX-20 повністю сумісна з маршрутизаторами LMSR-R63 та свічами LMSW-E33, що дозволяє створювати єдину тактичну IP-комунікаційну інфраструктуру.
Створіть єдину тактичну систему зв’язку екіпажу з інтеркомом OPTOKON OEDX-20.
Отримайте індивідуальну конфігурацію для вашої техніки — info@optokon.ua
