PM-240-SNMT + LS-240-SNMT — комплект для тестування багатоволоконних SN-MT кабелів до 16 волокон
PM-240-SNMT Multifiber Optical Power Meter та LS-240-SNMT Multifiber Optical Light Source — це професійний комплект вимірювального обладнання для тестування оптичних патчкордів, trunk-кабелів і кабельних збірок з багатоволоконними конекторами SN-MT до 16 волокон.
Комплект дозволяє вимірювати оптичну потужність, перевіряти внесені втрати, визначати “живі” та “темні” волокна, а також контролювати полярність з’єднання без використання fan-out патчкордів. Це значно спрощує тестування високощільних SN-MT ліній у дата-центрах, лабораторіях, виробництві та під час інсталяції оптичної інфраструктури.
LS-240-SNMT послідовно подає оптичний сигнал у кожне з 16 волокон, а PM-240-SNMT одночасно приймає та відображає результати вимірювання по всіх каналах. У парі ці пристрої дозволяють швидко перевірити Insertion Loss та правильність полярності між двома SN-MT конекторами.
Для чого призначений комплект
- тестування багатоволоконних SN-MT патчкордів;
- перевірка trunk-кабелів у дата-центрах;
- вимірювання оптичної потужності у 16 волокнах;
- вимірювання внесених втрат Insertion Loss;
- перевірка полярності з’єднання;
- визначення “live” та “dark” волокон;
- контроль якості кабельних збірок після виробництва;
- польове тестування високощільних оптичних ліній.
Основні переваги PM-240-SNMT + LS-240-SNMT
- Тестування до 16 волокон одночасно — швидка перевірка SN-MT кабелів без розгалуження на окремі конектори.
- Без fan-out патчкордів — зменшується кількість допоміжних кабелів і ризик помилки при вимірюванні.
- Вимірювання абсолютної та відносної потужності — результати у dBm та dB.
- Insertion Loss для всіх 16 волокон — у парі з джерелом світла LS-240-SNMT.
- Polarity Test — перевірка правильності з’єднання волокон між двома SN-MT конекторами.
- Розпізнавання live/dark fibers — швидка діагностика активних та неактивних волокон.
- Внутрішня пам’ять PM-240-SNMT — збереження результатів для понад 500 кабелів по 16 волокон.
- Експорт результатів — передача даних у Excel або інші програми через Data Exporter software.
- USB підключення — заряджання, оновлення прошивки, експорт даних та дистанційне керування.
- Портативне виконання — зручно для лабораторії, виробництва та польових вимірювань.
Як працює комплект
LS-240-SNMT підключається до одного кінця багатоволоконного SN-MT кабелю та подає оптичний сигнал по черзі в кожне з 16 волокон. Перемикання може виконуватися вручну або автоматично в режимі циклу.

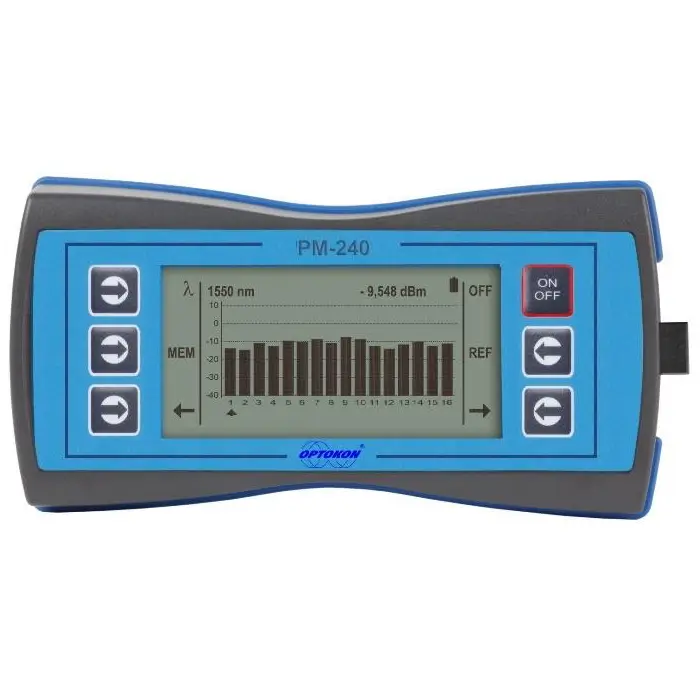

PM-240-SNMT підключається до другого кінця кабелю та приймає сигнал через SN-MT інтерфейс на 16 фотодетекторів. Пристрій відображає виміряні значення у вигляді графіка, таблиці або результату перевірки полярності.
Порівняння пристроїв комплекту
| Параметр | PM-240-SNMT | LS-240-SNMT |
|---|---|---|
| Тип пристрою | Багатоволоконний оптичний вимірювач потужності | Багатоволоконне оптичне джерело світла |
| Призначення | Вимірювання абсолютної / відносної потужності, Insertion Loss, polarity test | Подача оптичного сигналу в 16 волокон SN-MT |
| Кількість волокон | До 16 | 16 |
| Інтерфейс | SN-MT input interface | SN-MT output interface |
| Режими роботи | dBm, dB, bar view, table view, polarity test | Manual switching або Cycle mode |
| Пам’ять | Є, понад 500 × 16-волоконних кабелів | Немає |
| USB | Заряджання, експорт, оновлення прошивки | Заряджання, дистанційне керування |
| Живлення | Li-Pol акумулятор | Li-Pol акумулятор |
Технічні характеристики PM-240-SNMT
| Параметр | Значення | Примітка |
|---|---|---|
| Фотодетектор | InGaAs | Для MM та SM вимірювань |
| Робочі довжини хвиль | MM: 850, 1300 nm SM: 1310, 1550 nm | Можлива кастомізація |
| Динамічний діапазон InGaAs | -50 dBm до +10 dBm -45 dBm до +15 dBm | 1300, 1310, 1490, 1550, 1625 nm 850 nm |
| Фотодетектор Si | 850 nm | Опція PM-240-SNMT-SI |
| Динамічний діапазон Si | -50 dBm до +10 dBm | 850 nm |
| Похибка | ±5% | 1310, 1550 nm @ -20 dBm |
| Роздільна здатність | 0.01 | |
| AWD Detection | -50 dBm -45 dBm | 1300–1550 nm 850 nm |
| Габарити | 170 × 90 × 45 mm | W × H × D |
| Вага | 0.5 kg | |
| Робоча температура | -10°C до +50°C | |
| Температура зберігання | -40°C до +70°C | |
| Вологість | 0–95% | Без конденсації |
| Час роботи від батареї | > 300 год | |
| Термін служби батареї | > 2 роки | 3000 mAh Li-Pol |
Технічні характеристики LS-240-SNMT
| Параметр | Значення |
|---|---|
| Кількість волокон | 16 |
| Довжини хвиль | 850, 1300, 1310, 1550 nm |
| Вихідна потужність | > -10 dBm |
| Стабільність 850, 1300 nm | ±0.1 dB |
| Стабільність 1310, 1550 nm | ±0.05 dB |
| Умови тесту стабільності | Після 20 хв прогріву, температура 23 ±1°C |
| Габарити | 200 × 100 × 50 mm |
| Вага | 340 g |
| Робоча температура | -10°C до +50°C |
| Температура зберігання | -40°C до +70°C |
| Вологість | 0–95%, без конденсації |
| Час роботи від батареї | > 100 год |
| Термін служби батареї | > 2 роки |
Режими вимірювання та відображення результатів
- Bar View — графічне відображення рівня сигналу по всіх волокнах.
- Table View — табличний перегляд значень для кожного каналу.
- Polarity Test — перевірка відповідності волокон між двома SN-MT конекторами.
- Absolute Power — вимірювання абсолютної оптичної потужності у dBm.
- Relative Power / Insertion Loss — вимірювання втрат у dB.
Коди замовлення
| Код | Опис |
|---|---|
| PM-240-SNMT | 16-канальний вимірювач потужності, InGaAs фотодетектор, SN-MT input interface |
| PM-240-SNMT-SI | 16-канальний вимірювач потужності, Si фотодетектор, SN-MT input interface |
| LS-240-SNMT-85 | SN-MT light source, 850 nm, для MM fiber testing |
| LS-240-SNMT-30 | SN-MT light source, 1300 nm, для MM fiber testing |
| LS-240-SNMT-31 | SN-MT light source, 1310 nm, для SM fiber testing |
| LS-240-SNMT-55 | SN-MT light source, 1550 nm, для SM fiber testing |
Комплектація
| PM-240-SNMT | LS-240-SNMT |
|---|---|
|
|
Типові сфери застосування
- вимірювання оптичних мереж;
- тестування trunk-кабелів у дата-центрах;
- перевірка багатоволоконних SN-MT патчкордів;
- контроль полярності оптичних з’єднань;
- перевірка цілісності волокон;
- виробництво та вхідний контроль кабельних збірок;
- лабораторії, сервісні центри та інсталяційні бригади.
Переваги для дата-центрів
- швидке тестування 16 волокон без fan-out;
- менше часу на перевірку trunk-кабелів;
- зменшення ризику помилок при підключенні;
- одночасне вимірювання Insertion Loss по всіх каналах;
- перевірка полярності перед введенням лінії в експлуатацію;
- експорт результатів у Excel для звітності;
- портативність для роботи безпосередньо у стійках та кросових зонах.
Рекомендації з вибору
- Для повного тестування SN-MT кабелів — використовуйте комплект PM-240-SNMT + LS-240-SNMT.
- Для MM мереж — обирайте LS-240-SNMT-85 або LS-240-SNMT-30.
- Для SM мереж — обирайте LS-240-SNMT-31 або LS-240-SNMT-55.
- Для широкого діапазону довжин хвиль — використовуйте PM-240-SNMT з InGaAs фотодетектором.
- Для 850 nm вимірювань — доступна версія PM-240-SNMT-SI з Si фотодетектором.
- Для точної перевірки полярності — використовуйте PM-240-SNMT разом із LS-240-SNMT.
FAQ — поширені запитання
Чи можна тестувати SN-MT кабель без fan-out патчкорда?
Так. Комплект PM-240-SNMT + LS-240-SNMT створений саме для прямого тестування SN-MT кабелів до 16 волокон без переходу на окремі single fiber конектори.
Скільки волокон можна вимірювати одночасно?
PM-240-SNMT може одночасно вимірювати рівень оптичної потужності до 16 волокон SN-MT конектора.
Чи можна перевірити Insertion Loss?
Так. У парі з LS-240-SNMT вимірювач PM-240-SNMT дозволяє перевіряти внесені втрати по всіх 16 волокнах.
Чи підтримується перевірка полярності?
Так. Комплект дозволяє перевіряти polarity status між двома SN-MT конекторами.
Чи можна зберігати результати вимірювань?
Так. PM-240-SNMT має внутрішню пам’ять для збереження результатів понад 500 кабелів по 16 волокон.
Чи можна експортувати результати?
Так. За допомогою Data Exporter software результати можна експортувати в Excel або інші програми.
Як заряджаються пристрої?
Обидва пристрої мають Li-Pol акумулятори та заряджаються через USB порт.
Який час роботи від батареї?
PM-240-SNMT працює понад 300 год, а LS-240-SNMT — понад 100 год від акумулятора.
Підбір комплекту для вашої мережі
PM-240-SNMT + LS-240-SNMT — це ефективний комплект для швидкого та точного тестування багатоволоконних SN-MT кабелів у сучасних дата-центрах, лабораторіях і телекомунікаційних мережах. Ми допоможемо підібрати потрібну конфігурацію вимірювача, довжину хвилі джерела світла, master SN-MT патчкорди та аксесуари для вашого проєкту.
