SN Patchcord — оптичні патчкорди з конекторами SN для 200G/400G мереж
SN Patchcord — це сучасний волоконно-оптичний патчкорд із компактним дуплексним конектором SN®, розроблений для високошвидкісних мереж нового покоління, центрів обробки даних, телекомунікаційних систем, LAN, WAN та інфраструктури 200G/400G.
Конектор SN® створений як ефективна альтернатива MPO-рішенням для застосувань із трансиверами QSFP, QSFP-DD та OSFP. Він забезпечує індивідуальне та незалежне дуплексне підключення волокон у компактному форм-факторі, що особливо важливо для дата-центрів, де кожен міліметр простору має значення.
У конструкції SN використано 2 керамічні цирконієві ферули діаметром 1.25 мм у одному корпусі. Відстань між ферулами становить лише 3.1 мм, тоді як у стандартному LC Duplex — близько 6.25 мм. Завдяки цьому SN дозволяє значно підвищити щільність підключень і спростити організацію високошвидкісних оптичних ліній.
Основні переваги SN Patchcord
- Компактність — ефективне зменшення розміру порівняно з LC Duplex.
- Оптимізація для 400G — розроблено для дата-центрів і високошвидкісних трансиверів.
- Сумісність з OSFP / QSFP-DD — ідеально для breakout-застосувань.
- Перевірена технологія ферул 1.25 мм — надійність, знайома за LC-конекторами.
- 4 дуплексні конектори у footprint OSFP/QSFP-DD — загалом 8 волокон у компактному просторі.
- Push-pull tab — зручне підключення та відключення навіть у щільних панелях.
- IEC random mating Grade B — стабільні оптичні параметри при з’єднанні.
- Підтримка кабелю до 1.6 мм — компактне та зручне кабельне рішення.
Де використовуються патчкорди SN
SN Patchcord призначений для сучасних мереж, де потрібна висока щільність портів, низькі втрати, стабільна передача сигналу та зручна організація оптичних підключень.
- центри обробки даних;
- телекомунікаційні мережі нового покоління;
- LAN, WAN та магістральні оптичні мережі;
- високошвидкісні трансивери 200G та 400G;
- QSFP-DD, QSFP та OSFP breakout-застосування;
- серверні, комутаційні та оптичні кросові зони з високою щільністю портів.
Чому SN краще підходить для високої щільності, ніж LC Duplex
Класичний LC Duplex широко використовується в оптичних мережах, але для сучасних 200G/400G систем він займає більше місця. SN-конектор був створений саме для того, щоб зберегти надійність LC-подібної ферули, але зменшити габарити та підвищити щільність підключень.
| Параметр | SN Patchcord | LC Duplex |
|---|---|---|
| Тип з’єднання | Дуплексний конектор нового покоління | Класичний дуплексний конектор |
| Діаметр ферули | 1.25 мм | 1.25 мм |
| Відстань між ферулами | 3.1 мм | 6.25 мм |
| Щільність підключень | Вища | Нижча |
| Застосування | OSFP, QSFP-DD, 200G/400G breakout | Стандартні оптичні мережі |
| Перевага | Компактність і висока щільність | Поширеність і універсальність |
Технічні характеристики SN Patchcord
| Параметр | MM PC | SM Ultra PC Grade B | SM Ultra PC Grade A |
|---|---|---|---|
| Вносимі втрати IL (IEC 61300-3-4) | 0.25 dB typ 0.50 dB 97% | 0.12 dB typ 0.30 dB 97% | 0.06 dB typ 0.15 dB 97% |
| Зворотні втрати RL (IEC 61300-3-6) | >35 dB | >55 dB | >55 dB |
| Колір корпусу | Aqua | Blue | Blue |
| Колір boot | White / Black | White / Black | White / Black |
| Процедура складання | Glue and polish | ||
| Тип з’єднання | Physical contact | ||
| Механізм фіксації | Push-pull tab | ||
| Стандарти | IEC / EN | ||
| Матеріал ферули | Full ceramic zirconia 1.25 мм | ||
| Матеріал конектора | Thermoplastic | ||
| Матеріал адаптера | Polymer composite, zirconia sleeve | ||
Типи конекторів та варіанти замовлення
Патчкорди SN можуть постачатися у різних конфігураціях залежно від типу конектора, типу волокна, діаметра кабелю та схеми з’єднання.
| Код | Опис |
|---|---|
| SN | Duplex CS/PC multimode |
| USN | Duplex CS/UPC, Grade B |
| USN1 | Duplex CS/UPC, Grade A |
| ULCDF | Duplex LC Uniboot with Flip |
Типи кабелю та волокна
| Параметр | Варіант | Опис |
|---|---|---|
| Діаметр волокна | 091 | Fiber Ø 0.9 мм, BTW1 type |
| Діаметр волокна | 092 | Fiber Ø 0.9 мм, BTW2 type |
| Дуплексний кабель | R1 | Ø 1.6 мм round cable |
| Багатомодове волокно | OM2-5 | MM 50/125 мкм |
| Одномодове волокно | S2D | SM 9/125 мкм (G.652D) |
| Одномодове волокно | S7X | SM 9/125 мкм (G.657X) |

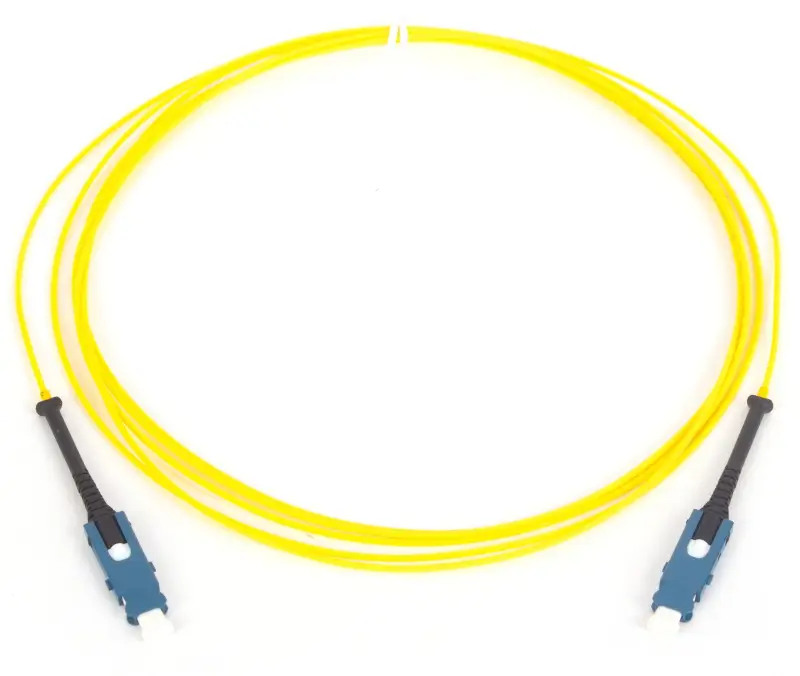

Приклади патчкордів
 |  |
Доступні адаптери SN
Для побудови оптичної інфраструктури доступні адаптери SN на різну кількість каналів: від 1 каналу (2F) до 6 каналів (12F). Вони дозволяють організувати компактні оптичні панелі, кроси та високощільні підключення у дата-центрах.
| Тип адаптера | Кількість волокон | Приклад коду | Форм-фактор |
|---|---|---|---|
| 1 channel | 2F | A-SN2/PC-01-02-BL | SC footprint |
| 2 channel | 4F | A-SN4/PC-01-05X-BL | SC single footprint |
| 3 channel | 6F | A-SN6/PC-01-04X-BL | SC single footprint |
| 4 channel | 8F | A-SN8/PC-01-02-BL | Duplex SC |
| 4 channel | 8F | A-SN8/PC-01-05D-BL | SC duplex footprint |
| 6 channel | 12F | A-SN12/PC-01-04D-BL | Duplex SC |
Переваги для дата-центрів
- менше місця на панелі у порівнянні з LC Duplex;
- зручний breakout для високошвидкісних трансиверів;
- зниження складності кабельної інфраструктури;
- можливість створення компактних 8F та 12F рішень;
- просте обслуговування завдяки push-pull механізму;
- низькі оптичні втрати для SM та MM ліній;
- підтримка високошвидкісних мереж 200G/400G.
Рекомендації з вибору
- Для багатомодових мереж — обирайте виконання MM PC з корпусом Aqua.
- Для одномодових високошвидкісних ліній — обирайте SM Ultra PC Grade B або Grade A.
- Для мінімальних втрат — використовуйте Grade A.
- Для OSFP/QSFP-DD breakout — SN є оптимальним варіантом завдяки компактності.
- Для щільних панелей — використовуйте багатоканальні адаптери SN 4F, 8F або 12F.
FAQ — поширені запитання
Що таке SN-конектор?
SN — це компактний дуплексний оптичний конектор нового покоління з двома ферулами 1.25 мм у одному корпусі. Він розроблений для високої щільності підключень у мережах 200G/400G.
Чим SN відрізняється від LC Duplex?
SN має меншу відстань між ферулами — 3.1 мм проти 6.25 мм у LC Duplex. Це дозволяє значно зменшити розмір підключення та підвищити щільність портів.
Для яких трансиверів підходять SN-патчкорди?
SN Patchcord оптимізований для застосувань з QSFP, QSFP-DD та OSFP, особливо у breakout-конфігураціях.
Які типи волокна підтримуються?
Доступні багатомодові варіанти MM 50/125 мкм та одномодові SM 9/125 мкм, включаючи G.652D і G.657X.
Який механізм фіксації використовується?
Конектор має push-pull tab, що полегшує підключення й відключення у щільних патч-панелях.
Чи доступні адаптери SN?
Так, доступні адаптери на 1, 2, 3, 4 та 6 каналів — від 2F до 12F.
Чи підходить SN для дата-центрів?
Так, SN створений саме для оптимізації простору в дата-центрах і підтримки високошвидкісних 200G/400G мереж.
Підбір конфігурації
SN Patchcord — оптимальне рішення для сучасних оптичних мереж, де потрібна висока щільність, низькі втрати та сумісність із новим поколінням трансиверів. Ми допоможемо підібрати тип волокна, довжину, схему з’єднання, клас полірування та адаптери під ваш проєкт.
