Набір OPTOKON OMK-SR-OTS.2 Diagnostic Set (далі — «Набір») призначений для діагностики волоконно-оптичних ліній в умовах тактичних чи промислових мереж з роз’ємами HMA.

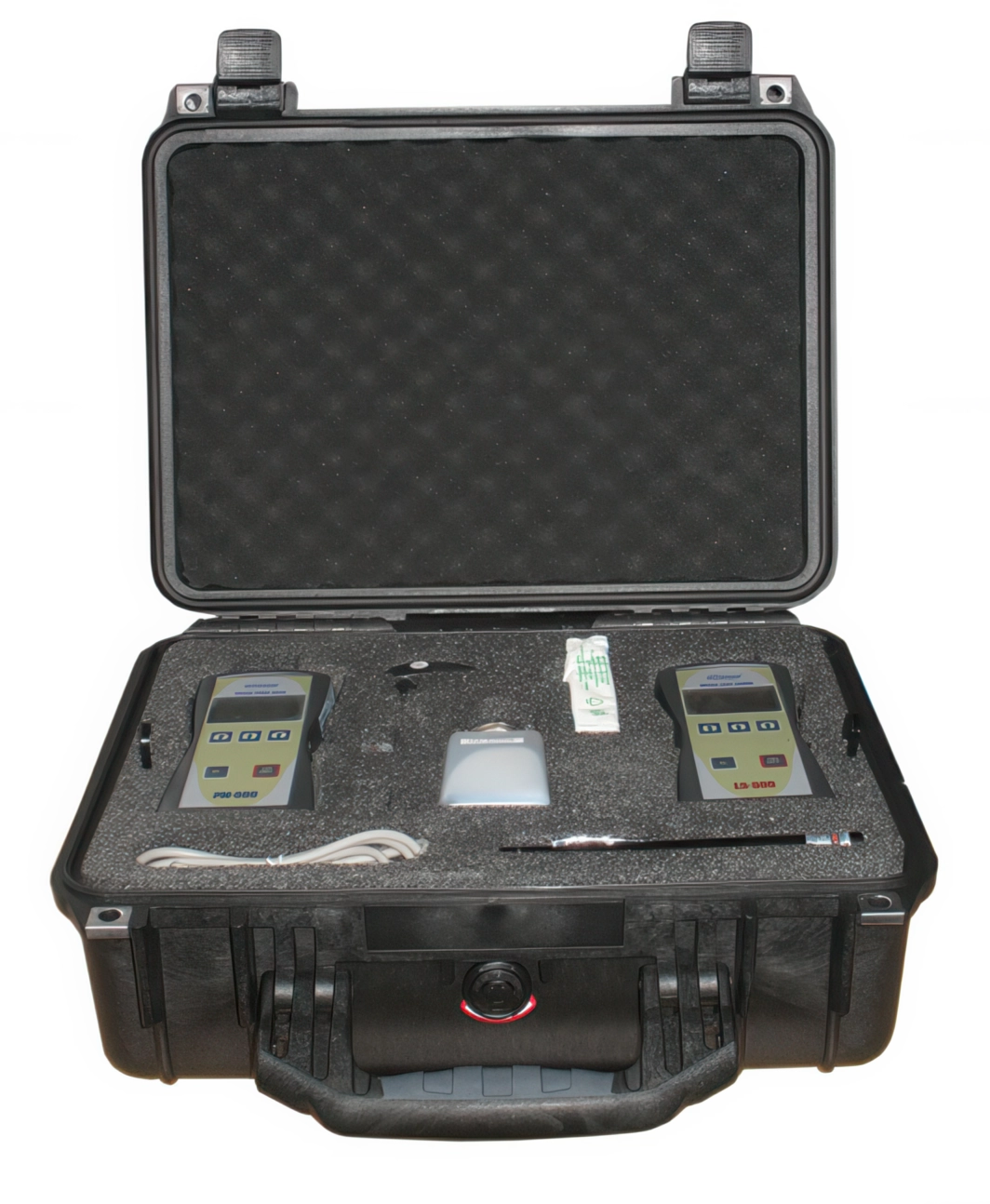

До складу входять:
- джерело світла LS-800 (Light Source);
- вимірювач оптичної потужності PM-800 (Power Meter) (або еквівалент);
- жорсткий кейс, адаптери, патчкорди HMA/FC, HMA-HMA, USB-кабель тощо.

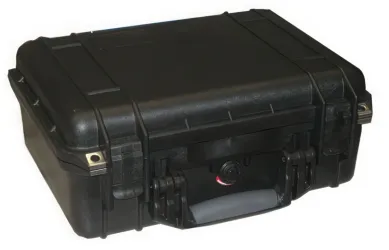

Набір спроєктований для польового використання: ударостійкий кейс (Peli 1450), захист IP67 за стандартом EN60529/IEC60529.
Основні сфери застосування:
- вимірювання втрат (вставка/зворотні втрати) у волоконних трасах;
- перевірка конекторів, сплітів, адаптерів;
- мобільна діагностика під час монтажу/експлуатації мереж.
Основні характеристики
Джерело світла LS-800
- Компактний розмір, невелика вага.
- Модуляція: CW, 270 Гц, 1 кГц, 2 кГц.
- Функція AWD (Auto Wavelength Detection) – автоматичне розпізнавання довжини хвилі.
- Змінні вихідні конектори (FC, SC, ST, LC/PC, LC/APC) та адаптери.
- Діапазон довжин хвиль: 850 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм та видимий 650 нм.
- Живлення: 3 × AA батареї або зарядка через USB.
Вимірювач потужності PM-800
- Компактний, легкий корпус.
- Вимірювання абсолютної та відносної оптичної потужності.
- Підтримка декількох довжин хвиль.
- Пам’ять даних (запис результатів), USB-порт для скачування — SmartProtocol PC.
- Живлення: 3 × AA або USB.
Комплектація
- Жорсткий кейс Peli 1450 (IP67, MIL-STD MIL-C-4150J).
- Патчкорди: HMA/FC, HMA-HMA (див. технічні дані).
- Адаптер A-FC/PC-02-240-12, USB кабель, очищувач конекторів (CLETOP-A), сертифікати, мануали.
Порівняльні характеристики
Параметр | Джерело світла LS-800 | Вимірювач потужності PM-800 |
Довжини хвиль | 850 нм, 1300, 1310, 1490, 1550, 1625, 650 нм (видимий) | Підтримка декількох довжин хвиль (залежить від конфігурації) |
Модуляція / функції | Модуляція CW/270 Гц/1 кГц/2 кГц; AWD функция | Автовизначення довжини хвилі (AWD); пам’ять; USB |
Живлення | 3 × AA батареї / USB зарядка | 3 × AA / USB зарядка |
Корпус / захист | Частина комплекту з кейсом Peli, IP67 | Аналогічна конструкція в кейсі, пристосований для польових умов |
Призначення | Надійне джерело сигналу для перевірки втрат | Вимірювання та аналіз оптичної потужності та втрат |
Особливості моделі OMK-SR-OTS.2
- Повністю комплектний набір «під ключ» — не потрібно додатково купувати окремо джерело чи вимірювач.
- Призначений для HMA-конекторів (які часто використовуються у військових/тактичних середовищах) — спеціалізований адаптер HMA-FC та HMA-HMA.
- Високий рівень захисту корпусу (IP67, ударостійкий кейс) дозволяє роботу в польових, складних умовах.
- Підтримка автоматичного вибору довжини хвилі (AWD) мінімізує помилки оператора.
- Наявність USB-інтерфейсу для передачі даних на ПК дозволяє створювати звіти та ведення документації.
- Підходить як для монтажу, так і для технічного обслуговування волоконно-оптичних мереж.
Переваги та недоліки
Переваги
- Універсальність: покриває широкий спектр довжин хвиль, змінні адаптери, сумісність з різними конекторами.
- Компактність і мобільність: весь набір у кейсі — зручно для виїздів.
- Надійність: кліматичний/ударостійкий корпус, польові умови.
- Функції для зручності: AWD, USB-підключення, запис даних.
- Спеціалізація на HMA/FC – перевага при специфічних застосуваннях (військових, тактичних мережах).
Недоліки
- Ціна: високоточне обладнання, мабуть, дорожче простих моделей.
- Можливо, надлишковий функціонал для простих застосувань (наприклад, домашніх чи невеликих мереж).
- Потребує навичок: для коректних замірів потрібно розуміти оптичні втрати, методики вимірювання.
- Специфічність: HMA-конектори не завжди потрібні для комерційних або домашніх мереж, може бути менш універсально, якщо потрібні стандарти іншого типу.
Рекомендації по вибору
- Якщо ви працюєте з волоконно-оптичними траcами, які використовують HMA / тактичні конектори — ця модель є дуже доречною.
- Якщо мережа стандартна (FC/SC/LC без HMA), можна розглянути базові комплекти без військових адаптерів — заощадити кошти.
- Переконайтесь, що підтримуються необхідні довжини хвиль саме для вашої мережі (наприклад, 1310 нм і 1550 нм для SM-волокна).
- Перевірте, чи потрібно записувати результати замірів (потрібен PC-звіт) — тоді важлива функція USB-з’єднання/SmartProtocol.
- Зверніть увагу на експлуатаційні умови: виїзди, польові роботи — тоді IP-рейтинг та міцність корпусу важливі.
FAQ (поширені запитання)
Q1: Для яких мереж підходить цей набір?
A: Він підходить для волоконно-оптичних мереж (як мультимодових, так і одномодових), особливо коли використовуються HMA-конектори та потрібна польова діагностика.
Q2: Чи можна вимірювати втрати на двох довжинах хвиль одночасно?
A: Так — джерело LS-800 підтримує кілька довжин хвиль (наприклад, 1310 нм та 1550 нм) і має функцію AWD, що полегшує вимірювання.
Q3: Чи можна підключити комп’ютер для створення звітів?
A: Так — вимірювач PM-800 має USB-інтерфейс, запис даних, сумісність з програмним забезпеченням SmartProtocol.
Q4: Яка гарантія чи сервіс?
A: На сторінці виробника зазначено, що компанія має сертифікацію ISO 9001 та акредитована лабораторія калібрування.
Q5: Чи потрібна окреме калібрування?
A: Так — для точних вимірювань слід переконатись, що пристрої мають актуальний сертифікат калібрування (traceable calibration certificate). В комплекті також є аксесуари для очищення конекторів.
Q6: Чи можна використовувати для домашньої мережі FTTH?
A: Технічно — можна, але набір може бути надмірним за функціоналом і вартістю. Якщо в мережі стандартні роз’єми (LC/SC) і невимогливе використання, можна обрати більш простий тестер.
