4-канальна волоконно-оптична випробувальна станція OFT-4212R

OFT-4212R: Автоматизована 4-канальна оптична тестова станція для FTTH та лабораторій

Документи

OFT-4212R: Автоматизована 4-канальна оптична тестова станція для FTTH та лабораторій - опис

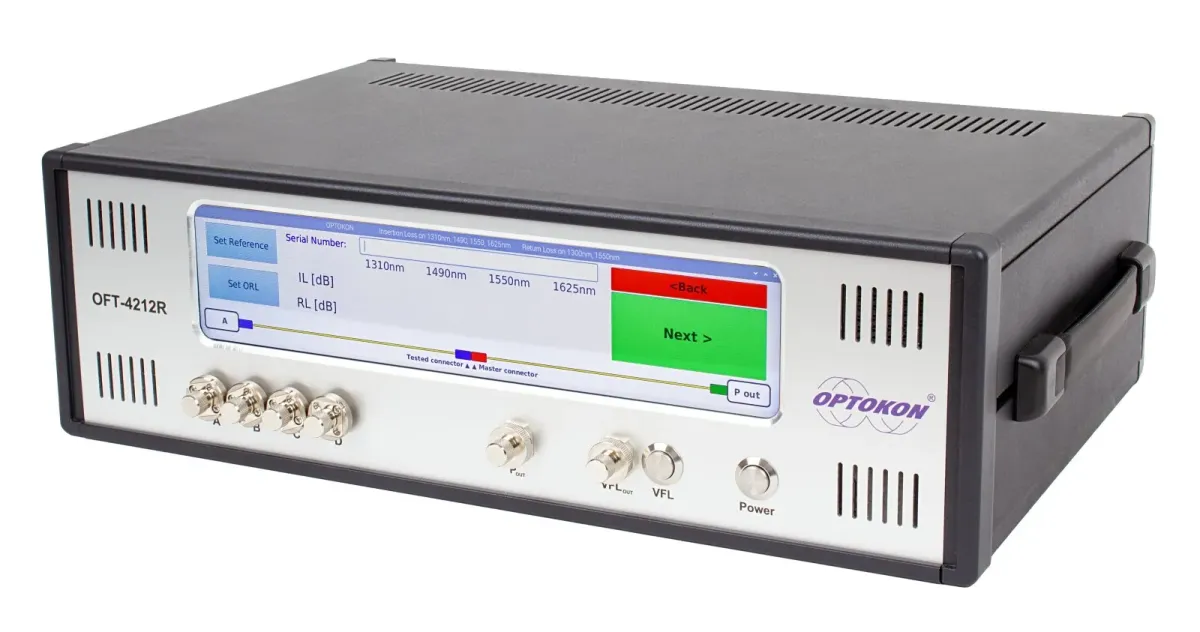

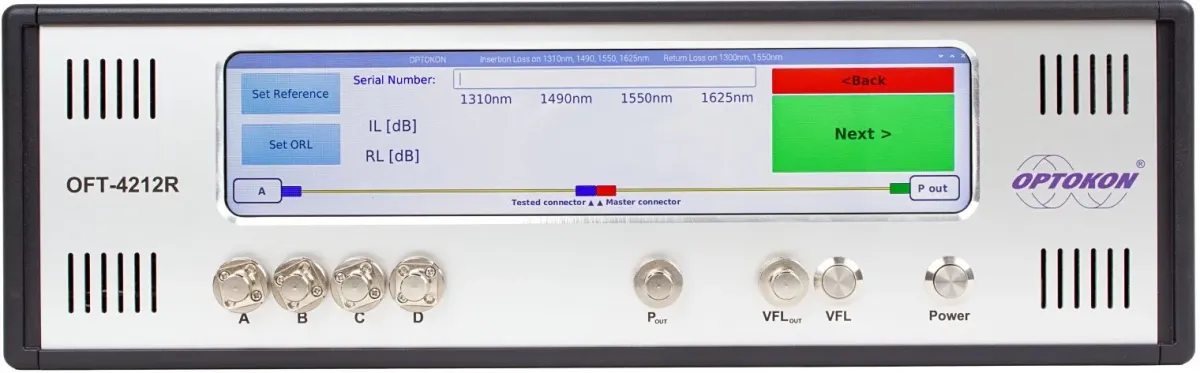

OFT-4212R Fiber Optic 4 Channels Optical Test Station — це автоматизована лабораторна станція для комплексного тестування оптичних конекторів та кабелів з 4 каналами, що поєднує різноманітні джерела світла, модуль вимірювання оптичної потужності, модуль зворотних втрат (Return Loss) і сенсорний дисплей для керування та відображення результатів.

Ця модель ідеально підходить для:

серійної перевірки конекторних збірок,
контролю вставних втрат (Insertion Loss),
вимірювання зворотних втрат (Return Loss),
автоматичного збору та збереження даних у базі.

Основні можливості та функції

Автоматизація та зручність

Повністю автоматизований тест із графічним керівництвом на екрані.
Введення серійних номерів тестованих конекторів вручну або через QR-сканер.
Автоматична перевірка значень на відповідність очікуваним — GREEN/RED-позначення успішності.
Всі результати зберігаються на локальному SSD-накопичувачі.

Функції вимірювання

Insertion Loss (вставні втрати) для довжин хвиль: 1310, 1490, 1550, 1625 нм.
Return Loss (зворотні втрати) для довжин хвиль: 1310 і 1550 нм.
4-канальний оптичний вимірювач потужності із широким діапазоном прийому.
Візуальний локатор несправностей (VFL) на 650 нм для перевірки волокон.

Технічні характеристики

Категорія	Параметр	Значення
Світловий джерело (LS)	Інтерфейс	FC/APC
	Робочі довжини хвиль	850, 980, 1310, 1383, 1490, 1550, 1625 нм
	Точність довжини хвилі	±2.0 нм
	Стабільність 24 год	±0.1 нм
	Потужність	0 dBm
VFL	Довжина хвилі VFL	650 нм
Оптичний вимірювач потужності	Інтерфейси	FC, SC, LC, 2.5/1.25 мм
	Діапазон довжин хвиль	850–1700 нм
	Динамічний діапазон	−50 … +10 dBm
	Невизначеність	±5 %
	Роздільна здатність	0.01
Модуль Return Loss	Діапазон	0–70 dB
Модуль Return Loss	Точність	0–50 dB: ±0.5 dB; 50–70 dB: ±1.0 dB
ПЗ та пам’ять	Канали	4 одночасні
	Пам’ять	до 5000 вимірювань
	Відображення	Текст / графіка
Загальні	Збереження даних	Локальний SSD
	Сенсорний дисплей	Так
	Програмне забезпечення	Вбудоване
Додаткові функції	QR-сканер	Так

Особливості OFT-4212R

Повна автоматизація процесу тестування — скорочує час та мінімізує людські помилки.
Графічний інтерфейс на сенсорному дисплеї — зручність для оператора.
Підтримка QR-кодування для швидкого введення серійних номерів.
Збереження даних у локальну пам’ять — легко створювати звіти.
Широкий набір довжин хвиль та універсальні оптичні інтерфейси.

Часті питання (FAQ)

Що таке OFT-4212R?

OFT-4212R — автоматизована тестова станція для вимірювання вставних та зворотних втрат оптичних конекторів і кабелів з 4 каналами одночасно.

Для чого використовується ця станція?

Вона використовується для серійного контролю якості збірок оптики, перевірки вставних і зворотних втрат, а також для автоматичного збереження результатів.
