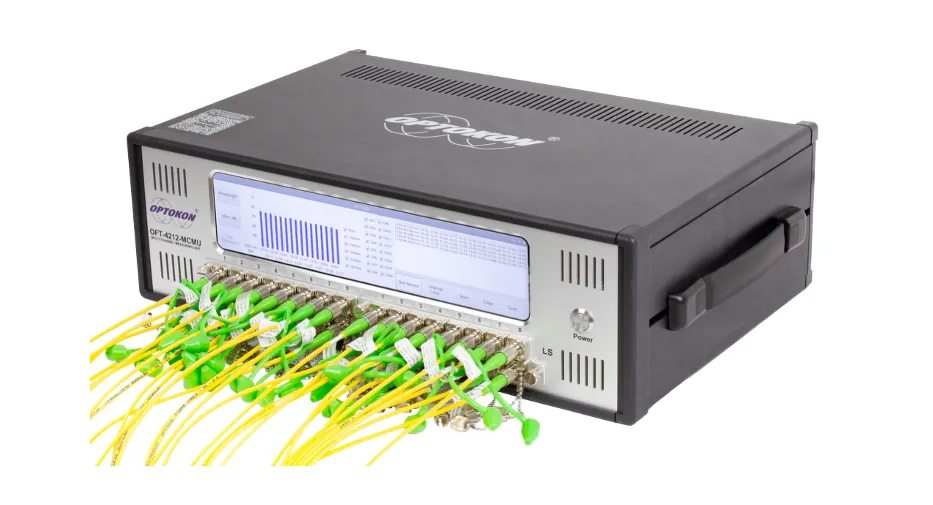

OFT-4212-MCMU Fiber optic 16 channels optical test station — це оптична тестова станція для багато-канального тестування волоконно-оптичних конекторів від компанії OPTOKON, призначена для повністю автоматизованих вимірювань та контролю якості.
Цей пристрій поєднує в одному корпусі:
- джерела світла,
- 16-канальний фотометър,
- модуль вимірювання зворотних втрат (Return Loss),
- сенсорний контролер для інтуїтивної взаємодії.
Автоматизація процесу та графічні підказки на екрані дозволяють швидко та точно проводити сертифікацію волоконних конекторів.
Основні можливості
- Підтримка тестування 16-канальних багатофібрових з’єднань (наприклад SN-MT).
- Автоматичне підтягування серійних номерів вручну чи через сканер QR-кодів.
- Показ результатів у кольорах: зелений – в межах норми, червоний – перевищує допуск.
- Збереження всіх вимірювань на локальний SSD для подальшого аналізу.
- Автоматичне генерування тестових звітів.
Технічні характеристики
Джерело світла (Light Source)
Параметр | Значення |
Інтерфейс | FC/APC |
Робочі довжини хвиль | 850, 980, 1310, 1383, 1490, 1550, 1625 nm |
Точність довжини хвилі | ±2.0 nm |
Стабільність за 24 год | ±0.1 nm |
Вихідна потужність | 0 dBm |
Точність вихідної потужності | ±0.3 dB |
VFL (650 nm) | Є (Visual Fault Locator) |
Вимірювач потужності (Power Meter)
Параметр | Значення |
Інтерфейс | FC/PC |
Фотодетектор | InGaAs |
Спектральний діапазон | 850–1700 nm |
Калібровані хвилі | 1310, 1383, 1550, 1625 nm |
Динамічний діапазон | −50 … +10 dBm |
Невизначеність | ±5% |
Роздільна здатність | 0.01 |
Відображувані одиниці | dBm, dB, W |
Вимірювач зворотних втрат (Return Loss Meter)
Параметр | Значення |
Динамічний діапазон | 0–70 dB |
Робоча довжина хвилі | 1550 nm |
Точність 0–50 dB | ±0.5 dB |
Точність 50–70 dB | ±1.0 dB |
Інші параметри
- Пам’ять вимірювань: до 5000 записів.
- Відображення результатів: текст та графіка.
- Автоматичне збереження даних на SSD.
Особливості та переваги
Функціональні
- Підтримка масового тестування до 16 волокон одночасно.
- Автоматична перевірка та візуальна індикація помилок.
- Гнучкість роботи з базами даних серійних номерів.
Переваги
- Підходить як для лабораторного середовища, так і для промислових виробництв.
- Дозволяє стандартизувати процес вимірювань.
- Значно скорочує час тестування великих партій з’єднань.
FAQ — Часті запитання
Що таке OFT-4212-MCMU?
Це автоматизована станція для тестування оптичних конекторів з одночасним вимірюванням до 16 каналів.
Які параметри вона вимірює?
Insertion Loss (втрати в каналі) на різних довжинах хвиль та Return Loss (зворотні втрати).
Чи підтримується QR-сканування серійних номерів?
Так — серійні номери можна вводити вручну або зі сканера QR.
Чи можна зберігати дані вимірювань?
Так — всі вимірювання автоматично зберігаються на локальний SSD.
Для чого ця станція?
Для контролю якості, сертифікації та масового тестування оптичних з’єднань у виробництві чи лабораторії.
