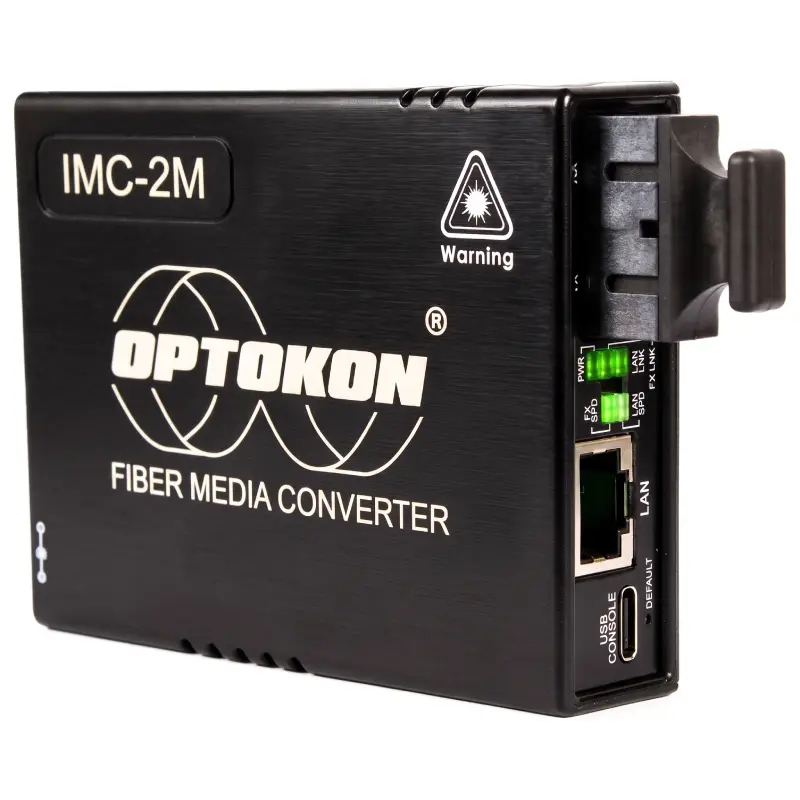

IMC-2M — керований Gigabit Ethernet медіаконвертер 10/100/1000Base-T у 100/1000Base-X SFP
OPTOKON IMC-2M — це керований Gigabit Ethernet медіаконвертер і компактний Web Smart комутатор для перетворення мідного Ethernet 10/100/1000Base-T у волоконно-оптичний інтерфейс 100/1000Base-X. Модель орієнтована на професійні мережі, де потрібне не лише перетворення середовища передачі, але й повноцінне дистанційне керування, моніторинг, VLAN, OAM, SNMP та контроль стану лінії.
IMC-2M підтримує керування через Web-інтерфейс та USB console, дозволяючи налаштовувати Ethernet-порти, контролювати пропускну здатність, стан оптичного каналу, параметри VLAN і діагностувати несправності без фізичного доступу до пристрою.
Оптичний інтерфейс може бути реалізований через SFP-модуль або фіксоване SC-з'єднання залежно від виконання. Доступні одномодові, багатомодові та Bi-Di/WDM варіанти, що дозволяють будувати лінії на відстані від сотень метрів до десятків кілометрів.
Завдяки підтримці IEEE 802.3ah OAM, SNMPv1, Digital Diagnostic Monitoring, Link Fault Pass Through, Dying Gasp та Auto Laser Shutdown IMC-2M значно перевершує звичайні некеровані медіаконвертери та добре підходить для операторських, промислових, корпоративних та критичних Ethernet-мереж.
Основні переваги IMC-2M
- 10/100/1000Base-T у 100/1000Base-X — перетворення Gigabit Ethernet між мідним та оптичним середовищем.
- Керований медіаконвертер — налаштування та моніторинг через Web-інтерфейс.
- USB Console для локального адміністрування.
- IEEE 802.3ah OAM — моніторинг і діагностика Ethernet-каналу.
- SNMPv1 — інтеграція у централізовані системи моніторингу.
- SFP Digital Diagnostic Monitoring — підтримка DOM/DDM сумісних модулів.
- 100/1000Base-X — підтримка dual-rate SFP.
- Single Mode / Multimode / Bi-Di — декілька типів оптичних інтерфейсів.
- Jumbo Frame до 16K.
- Ingress / Egress Bandwidth Control.
- До 16 VLAN груп.
- Link Fault Pass Through — передача інформації про втрату зв'язку між інтерфейсами.
- Dying Gasp — повідомлення про втрату локального живлення.
- Auto Laser Shutdown — автоматичне вимкнення лазера при певних аварійних станах.
- RMON counters для статистики та моніторингу.
- Store-and-Forward Switching.
- Auto MDI/MDIX на RJ45-порту.
- Auto-Negotiation або Manual Mode.
- Flow Control Enable / Disable.
- Настільне, настінне та DIN-rail встановлення.
Для чого потрібен керований медіаконвертер
Звичайний медіаконвертер лише перетворює електричний Ethernet-сигнал в оптичний. IMC-2M додає до цієї функції можливості керування та діагностики, що особливо важливо для віддалених і критичних мереж.
Адміністратор може:
- контролювати стан Ethernet та оптичного портів;
- перевіряти параметри SFP;
- обмежувати швидкість Ingress та Egress;
- створювати VLAN;
- отримувати статистику RMON;
- визначати втрату оптичного або мідного лінка;
- контролювати відмову живлення віддаленого пристрою;
- оновлювати firmware через Web-інтерфейс.
Типова схема підключення
IMC-2M встановлюється між Ethernet-пристроєм з RJ45 та волоконно-оптичною лінією.
Ethernet-комутатор / маршрутизатор / контролер → RJ45 → IMC-2M → SFP або SC → оптичне волокно → віддалений мережевий вузол
Завдяки керованим функціям IMC-2M особливо зручний для віддалених точок, де фізичний доступ до обладнання складний або дорогий.
Мідний Ethernet-інтерфейс
| Параметр | Значення |
|---|---|
| Інтерфейс | RJ45 |
| Швидкість | 10 / 100 / 1000 Мбіт/с |
| Режим | Half / Full Duplex |
| Auto-Negotiation | Так |
| Manual Mode | Так |
| Auto MDI/MDIX | Так |
| 10Base-T кабель | Cat.3 / Cat.4 / Cat.5 UTP |
| 100Base-TX кабель | Cat.5 / Cat.5e або вище |
Оптичний інтерфейс
IMC-2M підтримує оптичні з'єднання 100/1000Base-X. Залежно від версії пристрій може оснащуватися SFP-слотом або фіксованим SC-інтерфейсом.
| Параметр | Значення |
|---|---|
| Оптичний стандарт | 100/1000Base-X |
| Швидкість лінії | 125 / 1250 Мбіт/с |
| Режим | Full Duplex |

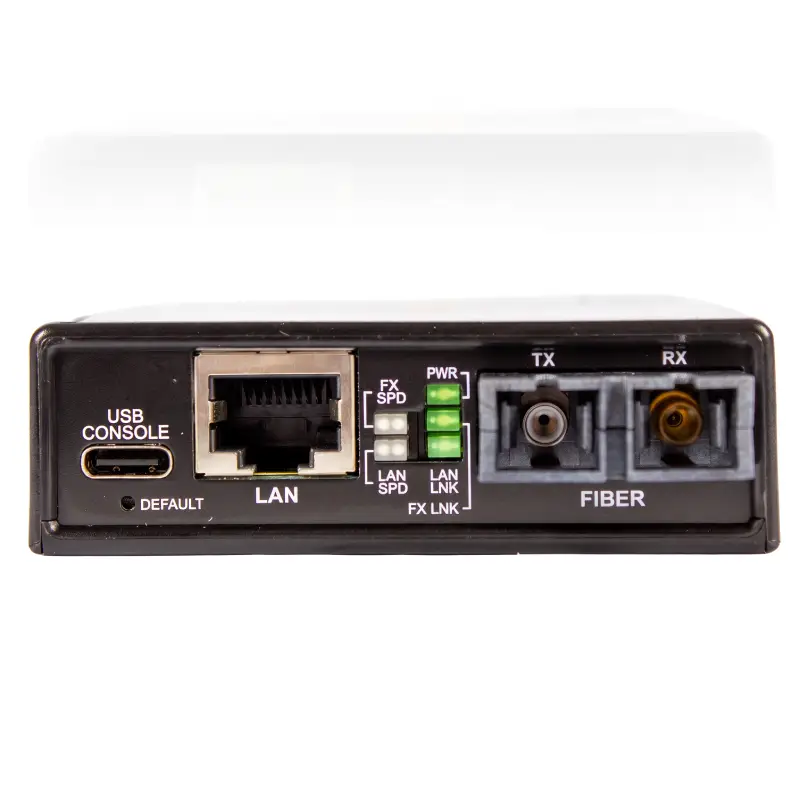

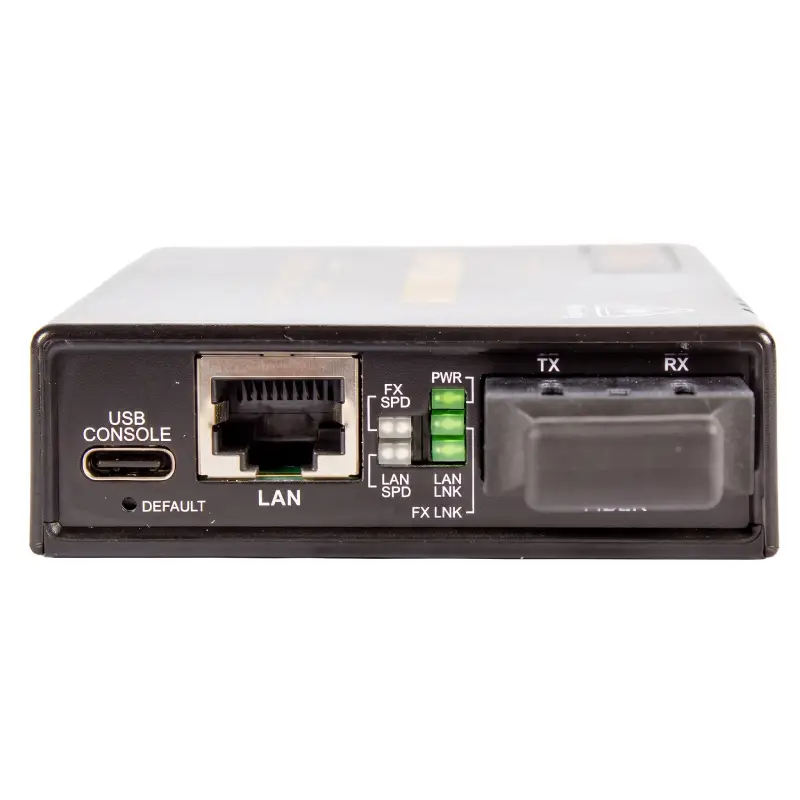

| Інтерфейс | SFP або Duplex SC залежно від виконання |
| Тип волокна MM | 50/125 мкм, 62.5/125 мкм |
| Тип волокна SM | 9/125 мкм |
Варіанти оптичних ліній
| Тип | Довжина хвилі | Типова дальність |
|---|---|---|
| Multimode | 1310 нм | 500 м / 2 км |
| Single Mode | 1310 нм | 20 км / 40 км |
| WDM Type A | 1310 Tx / 1550 Rx | Залежить від конфігурації |
| WDM Type B | 1550 Tx / 1310 Rx | Залежить від конфігурації |
| SFP | Залежить від трансивера | Залежить від встановленого SFP |
SFP Digital Diagnostic Monitoring
IMC-2M підтримує Digital Diagnostic Monitoring сумісних SFP-модулів. Це дозволяє контролювати ключові параметри оптичного трансивера через систему керування.
Залежно від функціональності встановленого SFP можна контролювати:
- рівень переданої оптичної потужності;
- рівень прийнятого оптичного сигналу;
- температуру модуля;
- напругу живлення;
- струм лазера.
Ця функція особливо корисна для віддаленої діагностики деградації оптичного каналу до повної втрати зв'язку.
Web Management
IMC-2M підтримує керування через стандартний Web-браузер. In-band management дозволяє дистанційно контролювати та конфігурувати пристрій через Ethernet-мережу.
Web-інтерфейс використовується для:
- налаштування Ethernet-портів;
- управління VLAN;
- налаштування Flow Control;
- обмеження пропускної здатності;
- перегляду статистики;
- моніторингу SFP;
- налаштування OAM;
- оновлення firmware.
USB Console
Для локального адміністрування передбачений USB console port. Це дозволяє виконувати конфігурацію пристрою без використання мережевого доступу, що корисно під час первинного налаштування або сервісного обслуговування.
IEEE 802.3ah OAM
Підтримка IEEE 802.3ah Ethernet OAM дозволяє використовувати IMC-2M у професійних операторських та корпоративних Ethernet-мережах.
OAM дає можливість:
- моніторити стан Ethernet-лінії;
- виявляти помилки каналу;
- проводити дистанційну діагностику;
- контролювати віддалене обладнання;
- зменшувати час пошуку несправностей.
SNMPv1
IMC-2M підтримує SNMPv1, що дозволяє інтегрувати медіаконвертер у централізовану систему моніторингу мережі.
Це особливо актуально для мереж із великою кількістю віддалених медіаконвертерів, де адміністратор повинен бачити стан обладнання з одного NMS-сервера.
Link Fault Pass Through
Link Fault Pass Through (LFPT) забезпечує передачу інформації про втрату зв'язку між мідним та оптичним портами.
| Подія | Реакція IMC-2M |
|---|---|
| RJ45 Link Down | Медіаконвертер примусово переводить Fiber-порт у Link Down |
| Fiber Link Down | Медіаконвертер примусово переводить RJ45-порт у Link Down |
Завдяки цьому активне обладнання на іншій стороні каналу може швидко визначити, що наскрізне Ethernet-з'єднання порушене.
Dying Gasp — виявлення втрати живлення
Функція Dying Gasp дозволяє віддалено визначити втрату живлення медіаконвертера. Перед повним вимкненням пристрій передає аварійне повідомлення системі керування.
Це допомагає відрізнити:
- обрив оптичного кабелю;
- несправність Ethernet-каналу;
- відмову обладнання;
- втрату локального живлення.
Auto Laser Shutdown
Auto Laser Shutdown (ALS) автоматично керує роботою оптичного передавача при певних аварійних станах. Функція підвищує безпеку експлуатації та спрощує сервісне обслуговування оптичної лінії.
Jumbo Frame 16K
IMC-2M підтримує Jumbo Frame до 16K, що значно перевищує стандартний розмір Ethernet-кадру.
Підтримка великих кадрів корисна у мережах з інтенсивною передачею даних:
- серверна інфраструктура;
- системи зберігання даних;
- відеоспостереження;
- промислові системи;
- резервне копіювання;
- передача великих файлів.
Bandwidth Control
IMC-2M підтримує Ingress та Egress Bandwidth Control. Адміністратор може обмежувати пропускну здатність вхідного або вихідного Ethernet-трафіку.
Це дозволяє:
- контролювати використання каналу;
- обмежувати трафік окремої точки;
- запобігати перевантаженню uplink;
- організовувати контрольовані сервісні канали.
VLAN
IMC-2M підтримує IEEE 802.1Q VLAN та до 16 Tag VLAN Groups.
VLAN дозволяє логічно ізолювати мережевий трафік без створення окремої фізичної інфраструктури.
RMON
Підтримка RMON counters дозволяє збирати статистичну інформацію про роботу Ethernet-інтерфейсів та аналізувати стан мережі.
Технічні характеристики IMC-2M
| Параметр | Значення |
|---|---|
| Модель | IMC-2M |
| Тип пристрою | Web Smart OAM/IP Managed Gigabit Ethernet Media Converter / Switch |
| Перетворення | 10/100/1000Base-T ↔ 100/1000Base-X |
| Стандарти | IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.1Q |
| Мідний інтерфейс | 10/100/1000Base-T RJ45 |
| Duplex RJ45 | Half / Full Duplex |
| Auto MDI/MDIX | Так |
| Auto-Negotiation | Так |
| Manual Mode | Так |
| Оптичний інтерфейс | 100/1000Base-X, SFP або Duplex SC залежно від виконання |
| Оптична швидкість | 125 / 1250 Мбіт/с |
| Optical Duplex | Full Duplex |
| Multimode волокно | 50/125 мкм, 62.5/125 мкм |
| Single Mode волокно | 9/125 мкм |
| MM дальність | 500 м / 2 км |
| SM дальність | 20 км / 40 км |
| WDM Type A | 1310 Tx / 1550 Rx |
| WDM Type B | 1550 Tx / 1310 Rx |
| SFP дальність | Залежить від встановленого трансивера |
| Jumbo Frame | До 16K Bytes |
| Store-and-Forward | Так |
| Flow Control | Enable / Disable |
| Ingress Bandwidth Control | Так |
| Egress Bandwidth Control | Так |
| IEEE 802.3ah OAM | Так |
| SNMP | SNMPv1 |
| SFP DOM | Так |
| VLAN | До 16 Tag VLAN Groups |
| RMON | Так |
| LFPT | Так |
| Dying Gasp | Так |
| Auto Laser Shutdown | Так |
| Управління | Web Management / USB Console |
| Firmware Upgrade | On-Line через Web Manager |
| LED | Power, FX-Link, LAN Speed, LAN Link |
| Живлення | 12 V DC |
| Споживана потужність | < 3 Вт |
| Робоча температура | 0...+50 °C |
| Температура зберігання | −10...+70 °C |
| Робоча вологість | 10–90%, без конденсації |
| Габарити | 96.5 × 23 × 73.4 мм |
| Маса | 120 г |
| Монтаж | Desktop / Wall Mounting, DIN Rail |
| EMC | FCC, CE |
| MTBF | Понад 65 000 годин |
IMC-2M та звичайний некерований медіаконвертер
| Функція | IMC-2M | Звичайний медіаконвертер |
|---|---|---|
| Перетворення Ethernet ↔ Fiber | Так | Так |
| Web Management | Так | Зазвичай ні |
| SNMP | Так | Ні |
| IEEE 802.3ah OAM | Так | Ні |
| SFP DOM Monitoring | Так | Зазвичай ні |
| VLAN | До 16 груп | Ні |
| Bandwidth Control | Так | Ні |
| RMON | Так | Ні |
| Dying Gasp | Так | Ні |
| LFPT | Так | Залежить від моделі |
| Jumbo Frame | До 16K | Залежить від моделі |
Операторські мережі
IMC-2M добре підходить для Ethernet-операторів та ISP, де необхідно контролювати віддалені абонентські або транспортні вузли.
- Metro Ethernet;
- FTTx aggregation;
- віддалені Ethernet-вузли;
- підключення корпоративних клієнтів;
- операторські CPE;
- Ethernet over Fiber.
Промислові мережі
Завдяки керованим функціям, оптичному інтерфейсу та можливості DIN-rail монтажу IMC-2M може використовуватися у промислових Ethernet-системах.
- SCADA;
- PLC;
- виробничі лінії;
- промислові контролери;
- системи збору даних;
- віддалені технологічні вузли.
Системи відеоспостереження
- віддалені IP-камери;
- агрегаційні вузли CCTV;
- периметральне відеоспостереження;
- транспортні об'єкти;
- міська система безпеки;
- промислові території.
Керованість дозволяє адміністратору дистанційно контролювати стан оптичного каналу та Ethernet-підключення до віддаленого вузла.
Енергетика та комунальна інфраструктура
- електричні підстанції;
- насосні станції;
- водоочисні споруди;
- системи телеметрії;
- віддалені контролери;
- інженерний моніторинг.
Корпоративні та кампусні мережі
- зв'язок між будівлями;
- офісні комплекси;
- університетські кампуси;
- лікарні;
- логістичні центри;
- складські комплекси.
Транспортна інфраструктура
- аеропорти;
- залізничні станції;
- тунелі;
- метрополітен;
- дорожні контролери;
- транспортні термінали;
- інформаційні системи.
Коли варто вибрати IMC-2M
IMC-2M рекомендується, якщо:
- недостатньо звичайного некерованого медіаконвертера;
- потрібне дистанційне Web-керування;
- необхідний SNMP-моніторинг;
- потрібна підтримка OAM;
- необхідно контролювати DDM/DOM параметри SFP;
- потрібне обмеження пропускної здатності;
- потрібні VLAN;
- важливе визначення віддаленої втрати живлення;
- потрібна функція LFPT;
- необхідна підтримка Jumbo Frame до 16K;
- використовуються одномодові, багатомодові або Bi-Di оптичні лінії;
- необхідне настільне, настінне або DIN-rail встановлення.
FAQ — поширені запитання
Чим IMC-2M відрізняється від звичайного медіаконвертера?
IMC-2M має повноцінні функції управління та моніторингу: Web Management, IEEE 802.3ah OAM, SNMP, VLAN, Bandwidth Control, RMON, Dying Gasp та SFP DOM.
Які швидкості підтримує мідний порт?
RJ45-порт підтримує 10, 100 та 1000 Мбіт/с.
Які швидкості підтримує оптичний інтерфейс?
Оптичний інтерфейс підтримує 100/1000Base-X. Для SFP-версії режим 100 або 1000 Мбіт/с залежить від використання dual-rate сумісного SFP.
Чи можна використовувати SFP-модулі?
Так. IMC-2M підтримує SFP-інтерфейс, а дальність оптичної лінії залежить від встановленого трансивера.
Чи підтримується DDM/DOM?
Так. IMC-2M підтримує Digital Diagnostic Monitoring сумісних SFP-модулів.
Чи є підтримка VLAN?
Так. Підтримується до 16 Tag VLAN Groups.
Чи можна обмежити пропускну здатність?
Так. Підтримується Ingress та Egress Bandwidth Control.
Який максимальний Jumbo Frame?
IMC-2M підтримує Ethernet-кадри розміром до 16K.
Що таке Dying Gasp?
Dying Gasp — функція, що дозволяє пристрою повідомити систему управління про втрату локального живлення безпосередньо перед вимкненням.
Що таке LFPT?
Link Fault Pass Through передає стан Link Down між мідним та оптичним портами. Якщо зв'язок зникає на одному інтерфейсі, пристрій примусово вимикає Link на іншому.
Чи можна керувати пристроєм через браузер?
Так. IMC-2M має Web Management та дозволяє виконувати налаштування через стандартний Web-браузер.
Чи підтримується SNMP?
Так. Підтримується SNMPv1.
Чи можна встановити IMC-2M на DIN-рейку?
Так. Передбачена можливість DIN-rail монтажу, а також настільне або настінне встановлення.
Яке живлення потрібне?
IMC-2M працює від 12 V DC і споживає менше 3 Вт.
Підбір конфігурації
OPTOKON IMC-2M — це професійний керований Gigabit Ethernet медіаконвертер для мереж, де простого перетворення RJ45 у оптику недостатньо. Web Management, OAM, SNMP, VLAN, RMON, Bandwidth Control, SFP DOM, Dying Gasp, LFPT та Jumbo Frame 16K дозволяють використовувати його як повноцінний керований елемент мережевої інфраструктури.
Широкий вибір оптичних виконань — Multimode, Single Mode, WDM/Bi-Di та SFP — дозволяє адаптувати IMC-2M до різних типів ліній і відстаней, від локальних з'єднань до віддалених каналів на десятки кілометрів.
Звертайтесь:
info@optokon.ua
