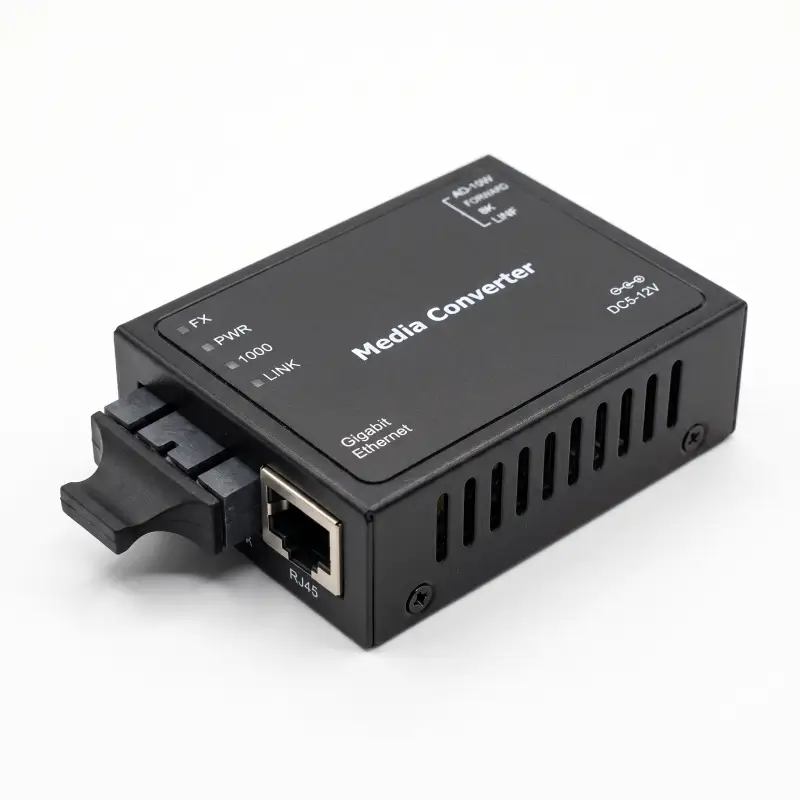

CS-1000C — компактний гігабітний медіаконвертер 10/100/1000Base-T у 1000Base-X

OPTOKON CS-1000C — компактний Gigabit Ethernet медіаконвертер для перетворення сигналу між мідним Ethernet 10/100/1000Base-T та оптичною лінією 1000Base-X. Пристрій дозволяє швидко перевести стандартне RJ45-з'єднання на волоконно-оптичну лінію та збільшити дальність передачі даних до 2 км по багатомодовому волокну або до 20 км по одномодовому волокну.

CS-1000C оснащений одним портом RJ45 та дуплексним оптичним інтерфейсом SC. Медіаконвертер підтримує як Multimode 50/125 та 62.5/125 мкм, так і Single Mode 9/125 мкм, тому може використовуватися як у локальних оптичних мережах усередині будівлі або кампусу, так і для міжбудинкових та віддалених гігабітних з'єднань.

Пристрій підтримує Auto-Negotiation, Auto MDI/MDIX, керування Flow Control, Jumbo Frame до 9K та функцію Link Fault Pass Through. Завдяки цьому CS-1000C є не просто простим перетворювачем середовища передачі, а зручним і функціональним рішенням для професійних Ethernet-мереж.

Компактні габарити 50 × 69 × 25 мм та маса лише 100 г дозволяють встановлювати медіаконвертер у невеликих телекомунікаційних боксах, серверних, системах відеоспостереження, промислових шафах, кіосках, BMS-системах або безпосередньо біля кінцевого мережевого обладнання.

Основні переваги CS-1000C

• Перетворення 10/100/1000Base-T у 1000Base-X — простий перехід з мідного Gigabit Ethernet на оптичне волокно.
• Швидкість до 1 Гбіт/с — для сучасних високошвидкісних Ethernet-мереж.
• Підтримка Single Mode та Multimode.
• Дальність до 2 км по MM та до 20 км по SM.
• Duplex SC — стандартний оптичний інтерфейс.
• Auto MDI/MDIX — автоматичне визначення типу підключення на RJ45-порту.
• Auto-Negotiation або Manual Mode на мідному порту.
• Flow Control Enable / Disable.
• Jumbo Frame до 9K.
• Link Fault Pass Through — передача інформації про втрату лінка між сегментами.
• Store-and-Forward — надійна передача Ethernet-кадрів.
• LED-індикація стану живлення, TP-порту та оптичного каналу.
• Живлення 5–12 V DC — гнучка інтеграція у різні системи.
• Компактний корпус — 50 × 69 × 25 мм.
• Маса 100 г.
• MTBF понад 50 000 годин.
• Відповідність RoHS.

Принцип роботи

CS-1000C встановлюється між Ethernet-пристроєм з мідним RJ45-інтерфейсом та волоконно-оптичною лінією. З одного боку до медіаконвертера підключається стандартний Ethernet-кабель, а з іншого — дуплексне оптичне волокно.

Типова схема підключення:

Ethernet-пристрій → RJ45 → CS-1000C → оптичне волокно → CS-1000C → RJ45 → Ethernet-пристрій

Такий підхід дозволяє з'єднати два Ethernet-сегменти на відстані, яка значно перевищує стандартні 100 м для мідної витої пари.

10/100/1000Base-T Ethernet порт

Мідний інтерфейс CS-1000C підтримує швидкості 10, 100 та 1000 Мбіт/с, що дозволяє підключати як сучасне гігабітне обладнання, так і старіші Fast Ethernet пристрої.

1000Base-X оптичний інтерфейс

Оптична сторона працює за стандартом 1000Base-X і забезпечує Gigabit Ethernet передачу по оптичному волокну.

Single Mode та Multimode в одному сімействі

Однією з важливих переваг серії CS-1000C є можливість використання як багатомодового, так і одномодового оптичного волокна.

Multimode доцільно використовувати для локальних мереж усередині будівель, кампусів, виробничих зон або дата-центрів, де відстань між вузлами відносно невелика.

Single Mode підходить для віддалених об'єктів, міжбудинкових з'єднань, територіально рознесених вузлів, систем відеоспостереження та інших застосувань, де потрібна дальність до 20 км.

Jumbo Frame 9K

CS-1000C підтримує Jumbo Frame до 9K. Використання збільшених Ethernet-кадрів може зменшувати службове навантаження на мережу та підвищувати ефективність передачі великих обсягів даних у сумісному мережевому середовищі.

Ця функція особливо актуальна для:

• серверних з'єднань;
• систем зберігання даних;
• передачі великих файлів;
• відеопотоків високої якості;
• промислових і корпоративних мереж із підтримкою Jumbo Frame.

Link Fault Pass Through

Link Fault Pass Through (LFP) — корисна функція для контролю цілісності каналу. Якщо один із сегментів мережі втрачає з'єднання, інформація про несправність передається на інший бік медіаконвертера.

Наприклад, при обриві оптичного волокна Ethernet-порт на протилежному боці також може перейти у стан Link Down. Це дозволяє комутатору, маршрутизатору або системі моніторингу швидше визначити проблему.

Навіщо потрібен LFP

• швидке виявлення обриву оптичної лінії;
• коректна робота систем мережевого моніторингу;
• мінімізація ситуацій, коли Ethernet Link активний, але фактичного наскрізного з'єднання немає;
• зручність діагностики віддалених мережевих вузлів.

Flow Control

CS-1000C дозволяє увімкнути або вимкнути Flow Control відповідно до вимог конкретної мережі. Керування потоком допомагає зменшувати втрати пакетів при короткочасних перевантаженнях і різниці у швидкості обробки трафіку між пристроями.

Store-and-Forward

Медіаконвертер працює в режимі Store-and-Forward Switch Mode. Ethernet-кадр повністю приймається пристроєм перед його подальшою передачею через інший інтерфейс.

Такий принцип забезпечує стабільну передачу даних між мідним і оптичним середовищем та дозволяє виконувати базову перевірку Ethernet-кадрів перед передачею.

Auto MDI/MDIX

Підтримка Auto MDI/MDIX спрощує підключення мідної частини мережі. Пристрій автоматично визначає тип Ethernet-з'єднання, тому немає необхідності підбирати прямий або crossover кабель.

Це особливо зручно при сервісних роботах, модернізації старих мереж та швидкому встановленні обладнання на об'єкті.

LED-індикація

Світлодіодні індикатори дозволяють швидко контролювати стан медіаконвертера без використання додаткового діагностичного обладнання.

Гнучке живлення 5–12 V DC

CS-1000C підтримує широкий діапазон вхідного живлення 5–12 V DC, що спрощує інтеграцію медіаконвертера у різні системи.

Можливість використовувати 5 V або 12 V живлення є зручною для інтеграції у телекомунікаційні, відео, автоматизовані та інші системи з різними джерелами DC-живлення.

Компактний форм-фактор

CS-1000C має габарити лише 50 × 69 × 25 мм та масу 100 г. Завдяки цьому пристрій займає мінімум місця і може бути встановлений практично у будь-якій точці мережі.

Типові місця встановлення:

• невеликі телекомунікаційні бокси;
• шафи відеоспостереження;
• мережеві кросові;
• промислові шафи;
• серверні приміщення;
• системи BMS;
• кіоски та інформаційні термінали;
• локальні мережеві вузли.

Повна технічна специфікація CS-1000C

Чому варто використовувати оптичний медіаконвертер

Стандартна Ethernet-лінія по мідному кабелю зазвичай обмежена відстанню близько 100 м. Волоконно-оптична лінія дозволяє збільшити цю дистанцію до декількох або десятків кілометрів та одночасно отримати низку додаткових переваг.

• Значно більша дальність передачі.
• Стійкість до електромагнітних завад.
• Гальванічна ізоляція між підключеними об'єктами.
• Відсутність електричних наведень по оптичній лінії.
• Зручне з'єднання окремих будівель.
• Підвищена стабільність у промисловому середовищі.
• Можливість використання існуючого Ethernet-обладнання.

Системи відеоспостереження

CS-1000C добре підходить для побудови гігабітних оптичних каналів у системах відеоспостереження, особливо коли необхідно передавати декілька відеопотоків або використовувати камери з високою роздільною здатністю.

• IP-камери;
• мережеві відеореєстратори;
• периметральні системи;
• паркінги;
• виробничі об'єкти;
• міські системи відеоспостереження;
• віддалені охоронні пости.

Контроль доступу та автоматизація будівель

CS-1000C може використовуватися для підключення віддалених мережевих пристроїв у BMS та системах безпеки.

• контролери доступу;
• IP-домофони;
• ліфтові системи;
• BMS;
• HVAC-контролери;
• цифрові інформаційні панелі;
• системи моніторингу будівель.

Корпоративні та кампусні мережі

Завдяки підтримці Gigabit Ethernet та Single Mode волокна CS-1000C зручно використовувати для зв'язку між окремими будівлями або віддаленими мережевими вузлами.

• офісні центри;
• університетські кампуси;
• школи;
• гуртожитки;
• лікарні;
• лабораторії;
• склади;
• віддалені офіси.

Промислові мережі

Оптична передача особливо корисна у промисловому середовищі, де мідні Ethernet-лінії можуть піддаватися впливу електромагнітних завад.

CS-1000C може застосовуватися для підключення:

• виробничих ліній;
• промислових ПК;
• Ethernet-контролерів;
• кіосків;
• терміналів;
• систем збору даних;
• локальних серверних вузлів.

Utilities та SCADA

Медіаконвертер може використовуватися у розподілених мережах енергетики та комунальної інфраструктури.

• водоочисні станції;
• насосні станції;
• електричні підстанції;
• системи водопостачання;
• SCADA;
• інженерний моніторинг;
• віддалені телеметричні вузли.

Транспортна інфраструктура

CS-1000C підходить для побудови оптичних Ethernet-каналів на великих транспортних об'єктах.

• аеропорти;
• залізничні станції;
• тунелі;
• транспортні термінали;
• системи моніторингу;
• інформаційні табло;
• мережі відеоспостереження.

Retail та Hospitality

Медіаконвертер може використовуватися у торгових та готельних комплексах, де мережеві вузли розташовані на значній відстані один від одного.

• POS-системи;
• back-office мережі;
• digital signage;
• мережеві термінали;
• готельна інфраструктура;
• торгові центри.

Smart City

CS-1000C також може використовуватися у міській телекомунікаційній інфраструктурі.

• міське відеоспостереження;
• дорожні шафи та контролери;
• Public Wi-Fi backhaul;
• системи моніторингу;
• Smart City термінали;
• інформаційні системи.

Коли варто вибрати CS-1000C

CS-1000C є оптимальним рішенням, якщо:

• потрібна швидкість до 1 Гбіт/с;
• необхідно передати Ethernet на відстань більше 100 м;
• використовується Multimode або Single Mode волокно;
• потрібна дальність до 20 км;
• потрібні стандартні SC-конектори;
• важлива функція LFP;
• потрібна підтримка Jumbo Frame;
• необхідні Auto MDI/MDIX та Auto-Negotiation;
• важливі компактні габарити;
• потрібне живлення 5–12 V DC.

FAQ — поширені запитання

Яку швидкість підтримує CS-1000C?

Мідний порт підтримує 10/100/1000Base-T, а оптична сторона працює за стандартом 1000Base-X зі швидкістю 1 Гбіт/с.

Який тип волокна підтримується?

Підтримується як Multimode 50/125 та 62.5/125 мкм, так і Single Mode 9/125 мкм.

Яка максимальна дальність?

До 2 км по багатомодовому волокну та до 20 км по одномодовому волокну.

Які оптичні конектори використовуються?

CS-1000C оснащений Duplex SC оптичним інтерфейсом.

Чи підтримує пристрій Jumbo Frame?

Так. Підтримуються Ethernet-кадри розміром до 9K.

Що таке Link Fault Pass Through?

LFP дозволяє передавати інформацію про втрату зв'язку з одного боку медіаконвертера на інший. Це спрощує діагностику оптичної та мідної частин мережі.

Чи підтримується Auto MDI/MDIX?

Так. TP-порт автоматично визначає тип мідного підключення.

Чи є Auto-Negotiation?

Так. RJ45-порт підтримує Auto-Negotiation, а також Manual Mode.

Яке живлення потрібне?

Пристрій підтримує вхідне живлення 5–12 V DC через роз'єм 5.5 × 2.1 мм.

Яка робоча температура?

Робочий температурний діапазон становить 0...+50 °C.

Чи підходить CS-1000C для IP-камер?

Так. Модель особливо добре підходить для систем із високим бітрейтом, декількома відеопотоками або гігабітними мережевими вузлами.

Чи підтримує медіаконвертер PoE?

Ні. CS-1000C передає Ethernet-дані, але не подає PoE-живлення на підключений пристрій.

Підбір рішення

OPTOKON CS-1000C — компактний Gigabit Ethernet медіаконвертер для переходу з 10/100/1000Base-T на волоконно-оптичну лінію 1000Base-X. Підтримка Single Mode та Multimode, дальність до 20 км, Jumbo Frame 9K, Auto MDI/MDIX, Auto-Negotiation та Link Fault Pass Through роблять його універсальним рішенням для корпоративних, промислових, транспортних і міських мереж.

Модель особливо добре підходить для IP-відеоспостереження, міжбудинкових з'єднань, SCADA, BMS, кампусних мереж, транспортної інфраструктури та інших застосувань, де потрібно передати Gigabit Ethernet через оптичне волокно.
