CS Patchcord — оптичні патчкорди з конекторами CS для мереж 200G/400G

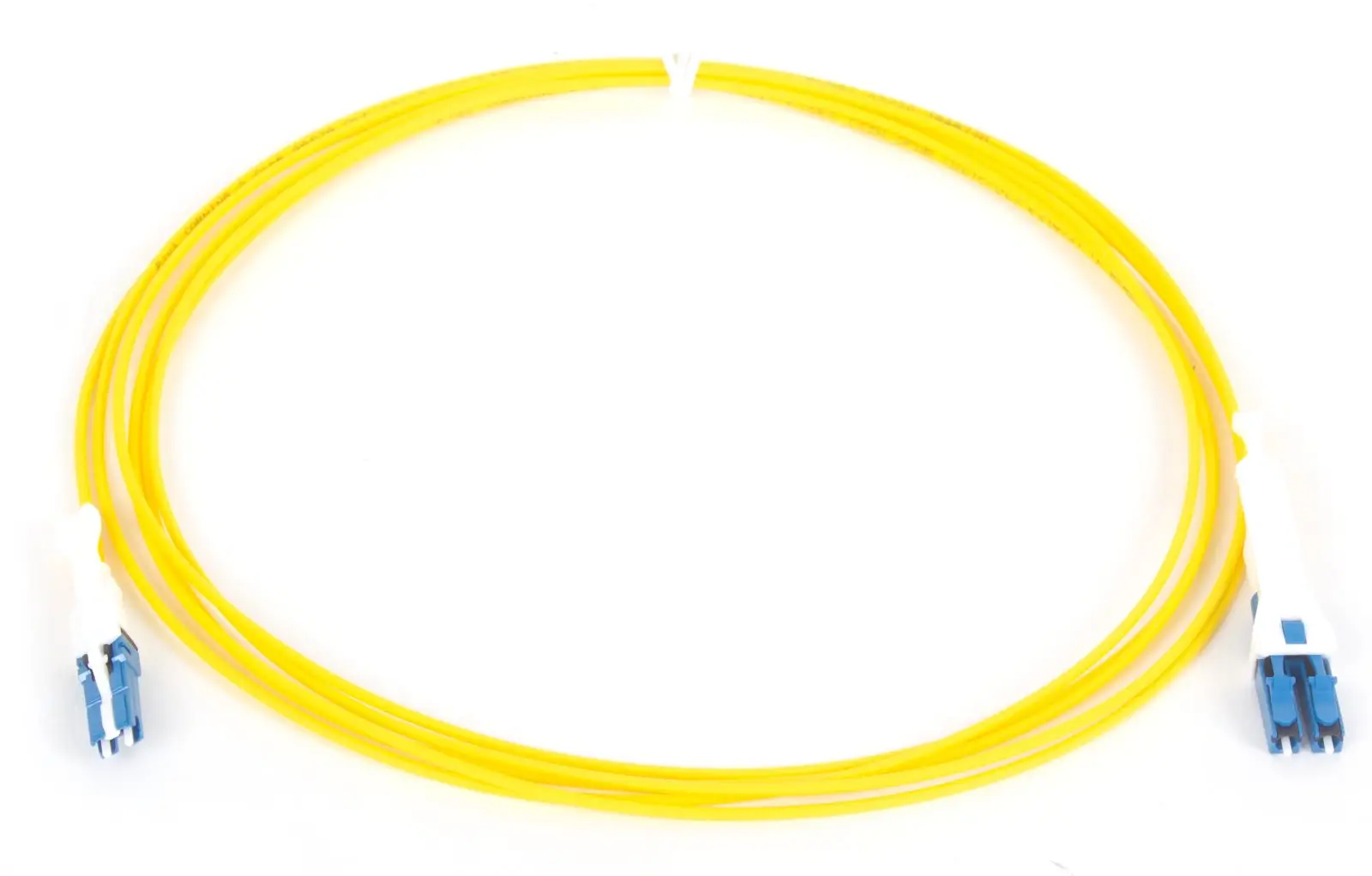

CS Patchcord — це сучасний волоконно-оптичний патчкорд із компактним дуплексним конектором CS®, розроблений для високошвидкісних мереж нового покоління, дата-центрів, телекомунікаційних систем, LAN, WAN та інфраструктури 200G/400G.
Конектор CS® створений як більш компактна заміна класичним дуплексним конекторам LC, які займають занадто багато місця для інтерфейсів сучасних трансиверів QSFP-DD, OSFP та COBO. Завдяки зменшеним габаритам CS дозволяє збільшити щільність підключень у патч-панелях і спростити організацію оптичної інфраструктури у високонавантажених мережах.
У конструкції CS використано 2 підпружинені керамічні цирконієві ферули діаметром 1.25 мм, розміщені в одному корпусі на відстані 3.8 мм одна від одної. Така відстань відповідає вимогам сучасної оптики TOSA та ROSA, що використовується у трансиверах нового покоління.
CS Patchcord може використовуватися з кабелем в оболонці 2 мм або 3 мм, а також у варіантах для волокна 0.9 мм, залежно від конфігурації замовлення.
Основні переваги CS Patchcord
- Зменшення розміру на 40% у порівнянні з дуплексним LC.
- Розроблено для трансиверів нового покоління — QSFP-DD, OSFP, COBO.
- Вища щільність підключень у патч-панелях порівняно з LC Duplex.
- Push/Pull механізм — зручне підключення та відключення в щільних комутаційних зонах.
- Перевірена ферульна технологія 1.25 мм — надійність і стабільність оптичного контакту.
- Оптичні характеристики, що перевищують LC у високошвидкісних застосуваннях.
- IEC random mating Grade B — стабільні параметри при багаторазовому з’єднанні.
- Підтримка 2 мм та 3 мм кабелю для різних сценаріїв монтажу.
Де використовуються патчкорди CS
Патчкорди з конекторами CS призначені для систем, де потрібна висока щільність портів, низькі втрати, надійне фізичне з’єднання та сумісність із сучасними високошвидкісними трансиверами.
- центри обробки даних;
- телекомунікаційні мережі нового покоління;
- LAN, WAN та магістральні оптичні мережі;
- високошвидкісні системи 200G та 400G;
- QSFP-DD, OSFP та COBO інтерфейси;
- серверні, комутаційні та оптичні кросові зони з високою щільністю портів;
- структуровані кабельні системи для дата-центрів.
CS проти LC Duplex
Класичний LC Duplex залишається популярним конектором для оптичних мереж, але для сучасних високошвидкісних систем він займає більше місця. CS був розроблений саме для підвищення щільності портів без втрати надійності та якості оптичного контакту.
| Параметр | CS Patchcord | LC Duplex |
|---|---|---|
| Тип з’єднання | Компактний дуплексний конектор нового покоління | Класичний дуплексний конектор |
| Діаметр ферули | 1.25 мм | 1.25 мм |
| Відстань між ферулами | 3.8 мм | 6.25 мм |
| Щільність портів | До 2 разів вища у патч-панелях | Стандартна |
| Зменшення розміру | До 40% у порівнянні з LC Duplex | Базовий розмір |
| Основне застосування | 200G/400G, QSFP-DD, OSFP, COBO | Стандартні оптичні мережі |
| Механізм підключення | Push/Pull tab | Стандартна засувка LC |
Технічні характеристики CS Patchcord
| Параметр | MM PC | SM Ultra PC Grade B | SM Ultra PC Grade A |
|---|---|---|---|
| Вносимі втрати IL (IEC 61300-3-4) | 0.25 dB typ 0.50 dB 97% | 0.12 dB typ 0.30 dB 97% | 0.06 dB typ 0.15 dB 97% |
| Зворотні втрати RL (IEC 61300-3-6) | >35 dB | >55 dB | >55 dB |
| Колір корпусу | Aqua | Blue | Blue |
| Колір boot | White | White | White |
| Колір push-pull tab | White | White | White |
| Процедура складання | Glue and polish | ||
| Тип з’єднання | Physical contact | ||
| Механізм фіксації | Push-pull tab | ||
| Стандарти | IEC / EN | ||
| Матеріал ферули | Full ceramic zirconia 1.25 мм | ||
| Матеріал конектора | Thermoplastic | ||
| Матеріал адаптера | Polymer composite, zirconia sleeve | ||
Варіанти конекторів та коди замовлення
CS Patchcord може постачатися у різних конфігураціях залежно від типу волокна, діаметра кабелю, довжини push-pull елемента, схеми підключення та довжини патчкорда.
| Код | Опис |
|---|---|
| CS | Duplex CS/PC multimode |
| UCS | Duplex CS/UPC, Grade B |
| UCS1 | Duplex CS/UPC, Grade A |
| ULCDF | Duplex LC Uniboot with Flip |
Довжина push-pull tab
| Код | Довжина | Призначення |
|---|---|---|
| 36 | 36 мм | Для волокна типу 09 |
| 55 | 55 мм | Для кабелю типу R2, R3 |
| 48 / 62 / 69 | 48 мм, 62 мм, 69 мм | Доступно на запит |
Типи кабелю та волокна
| Параметр | Код | Опис |
|---|---|---|
| Волокно | 09 | Fiber Ø 0.9 мм |
| Дуплексний кабель | R2 | Ø 2 мм round cable |
| Дуплексний кабель | R3 | Ø 3 мм round cable |
| Багатомодове волокно | OM1 | MM 62.5/125 мкм |
| Багатомодове волокно | OM2-5 | MM 50/125 мкм |
| Одномодове волокно | S2D | SM 9/125 мкм (G.652D) |
| Одномодове волокно | S7X | SM 9/125 мкм (G.657X) |
Доступні адаптери CS
Для побудови оптичних панелей і кросових систем доступні адаптери CS на різну кількість каналів. Вони дозволяють створювати компактні рішення для високощільних підключень у дата-центрах та телекомунікаційних вузлах.
| Тип адаптера | Кількість волокон | Без фланця | З фланцем |
|---|---|---|---|
| Single channel | 2F | A-CS2/PC-01-05-BL | A-CS2/PC-01-01-BL |
| Dual channel | 4F | A-CS4/PC-01-05-BL | A-CS4/PC-01-01-BL |
| Triple channel | 6F | A-CS6/PC-01-05-BL | A-CS6/PC-01-01-BL |
| Quad channel | 8F | A-CS8/PC-01-05-BL | A-CS8/PC-01-01-BL |
Примітка: адаптер у кольорі aqua може позначатися закінченням ...-AQ.
Переваги для дата-центрів
- до 40% менший розмір у порівнянні з LC Duplex;
- подвоєна щільність у патч-панелях;
- краща організація кабельної інфраструктури;
- зручна робота у щільних комутаційних зонах;
- підтримка високошвидкісних інтерфейсів 200G/400G;
- низькі вносимі втрати для SM та MM ліній;
- сумісність із сучасними трансиверами QSFP-DD, OSFP та COBO.
Рекомендації з вибору
- Для багатомодових мереж — обирайте CS/PC multimode з корпусом Aqua.
- Для одномодових високошвидкісних ліній — обирайте UCS Grade B або UCS1 Grade A.
- Для найменших втрат — використовуйте Grade A.
- Для щільних патч-панелей — використовуйте CS-адаптери 4F, 6F або 8F.
- Для QSFP-DD та OSFP — CS є оптимальним рішенням завдяки компактному форм-фактору.
- Для кабельних трас різного типу — доступні варіанти R2 2 мм та R3 3 мм.
FAQ — поширені запитання
Що таке CS-конектор?
CS — це компактний дуплексний оптичний конектор нового покоління з двома ферулами 1.25 мм в одному корпусі. Він розроблений для підвищення щільності підключень у мережах 200G/400G.
Чим CS відрізняється від LC Duplex?
CS має менший корпус і відстань між ферулами 3.8 мм, що дозволяє зменшити розмір підключення приблизно на 40% і подвоїти щільність у патч-панелях.
Для яких трансиверів підходить CS Patchcord?
CS Patchcord призначений для трансиверів нового покоління, зокрема QSFP-DD, OSFP та COBO.
Які типи кабелю підтримуються?
Доступні варіанти з волокном 0.9 мм, а також дуплексні кабелі Ø 2 мм та Ø 3 мм.
Які типи волокна доступні?
Доступні багатомодові волокна OM1, OM2-5 та одномодові волокна S2D G.652D і S7X G.657X.
Чи є адаптери для CS-конекторів?
Так, доступні адаптери на 1, 2, 3 та 4 канали — від 2F до 8F, у варіантах з фланцем і без фланця.
Чи підходить CS для дата-центрів?
Так, CS спеціально створений для дата-центрів, де важлива висока щільність портів, зручність обслуговування та підтримка 200G/400G.
Підбір конфігурації
CS Patchcord — це оптимальне рішення для сучасних оптичних мереж, де потрібні компактність, низькі втрати, висока щільність підключень і сумісність із трансиверами нового покоління. Ми допоможемо підібрати тип волокна, довжину кабелю, клас полірування, схему підключення та адаптери під ваш проєкт.
