Захищені джерела живлення та UPS OPTOKON для військових, промислових і польових систем
Ruggedized Power Supply, UPS від OPTOKON — це серія захищених джерел живлення, AC/DC модулів, DC UPS і розподільчих блоків, створених для стабільної роботи в складних умовах експлуатації. Лінійка призначена для безперервного живлення критично важливого обладнання в оборонних, транспортних, промислових, телекомунікаційних і польових системах.
До серії входять LMPS-PWAC-120, LMPS-PWAC-240, LMPS-PWAC-480, LMUPS-80S-24V-AC та LMES. Разом ці рішення дозволяють побудувати повноцінну систему живлення 24 V DC: від перетворення змінного струму в постійний до резервування живлення та розподілу навантаження між кількома пристроями.
Що входить у серію Ruggedized Power Supply, UPS
Серія охоплює кілька типів рішень для живлення:
- LMPS-PWAC-120 — модуль живлення 24 V DC потужністю до 120 W;
- LMPS-PWAC-240 — модуль живлення 24 V DC потужністю до 240 W;
- LMPS-PWAC-480 — модуль живлення 24 V DC потужністю до 480 W;
- LMUPS-80S-24V-AC — захищене джерело безперебійного живлення 24 V DC з батарейним резервом;
- LMES — блок живлення та розподілу 24 V DC на 8 виходів.
Ці продукти доповнюють один одного. LMPS-модулі відповідають за надійне перетворення AC у 24 V DC, LMUPS-80S забезпечує безперервну подачу постійного струму при зникненні мережі, а LMES дозволяє безпечно розподілити живлення між кількома захищеними споживачами.
Для чого потрібні захищені джерела живлення та UPS
У жорстких умовах експлуатації недостатньо просто подати живлення на обладнання. Потрібно забезпечити стійкість до перепадів температур, перевантажень, коротких замикань, нестабільної мережі, механічних впливів і потреби у резервному живленні. Саме тому серія OPTOKON орієнтована не на побутове застосування, а на професійні інфраструктурні рішення.
- живлення мережевого обладнання 24 V DC;
- резервування живлення критичних вузлів зв’язку;
- розподіл живлення між кількома споживачами;
- інтеграція в тактичні та мобільні системи;
- робота в промислових і транспортних середовищах;
- експлуатація в умовах пилу, вібрацій, температурних перепадів і електричних навантажень.
Порівняння моделей серії
| Модель | Тип пристрою | Вихід | Максимальний струм | Особливості | Типове застосування |
|---|---|---|---|---|---|
| LMPS-PWAC-120 | AC/DC модуль живлення | 24 V DC | До 5 A | 120 W, ~93% ефективність, гальванічна ізоляція | Малопотужні системи живлення, вбудовані рішення, периферійні вузли |
| LMPS-PWAC-240 | AC/DC модуль живлення | 24 V DC | До 10 A | 240 W, ~93% ефективність, захист від КЗ і перенапруги | Промислові та польові 24 V DC системи середньої потужності |
| LMPS-PWAC-480 | AC/DC модуль живлення | 24 V DC | До 20 A | 480 W, високопродуктивний модуль для жорстких умов | Потужні телеком, транспортні та військові системи |
| LMUPS-80S-24V-AC | DC UPS + зарядний модуль | 24 V DC | Залежно від конфігурації навантаження | Battery hot swap, 5 виходів, незалежне керування зарядом батареї | Безперебійне живлення критичних 24 V DC вузлів |
| LMES | Блок живлення + розподільна коробка | 8 × 24 V DC | До 20 A сумарно | 8 запобіжників, D38999, індикація каналів, 19" 3U | Розподіл живлення між кількома захищеними пристроями |

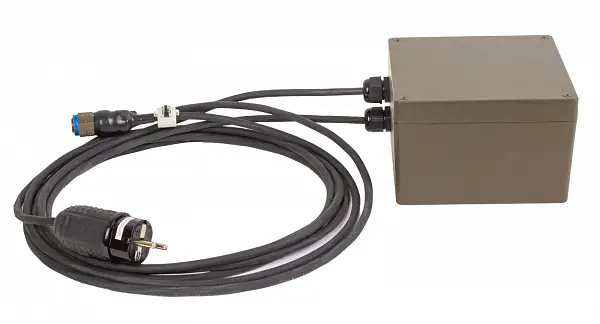

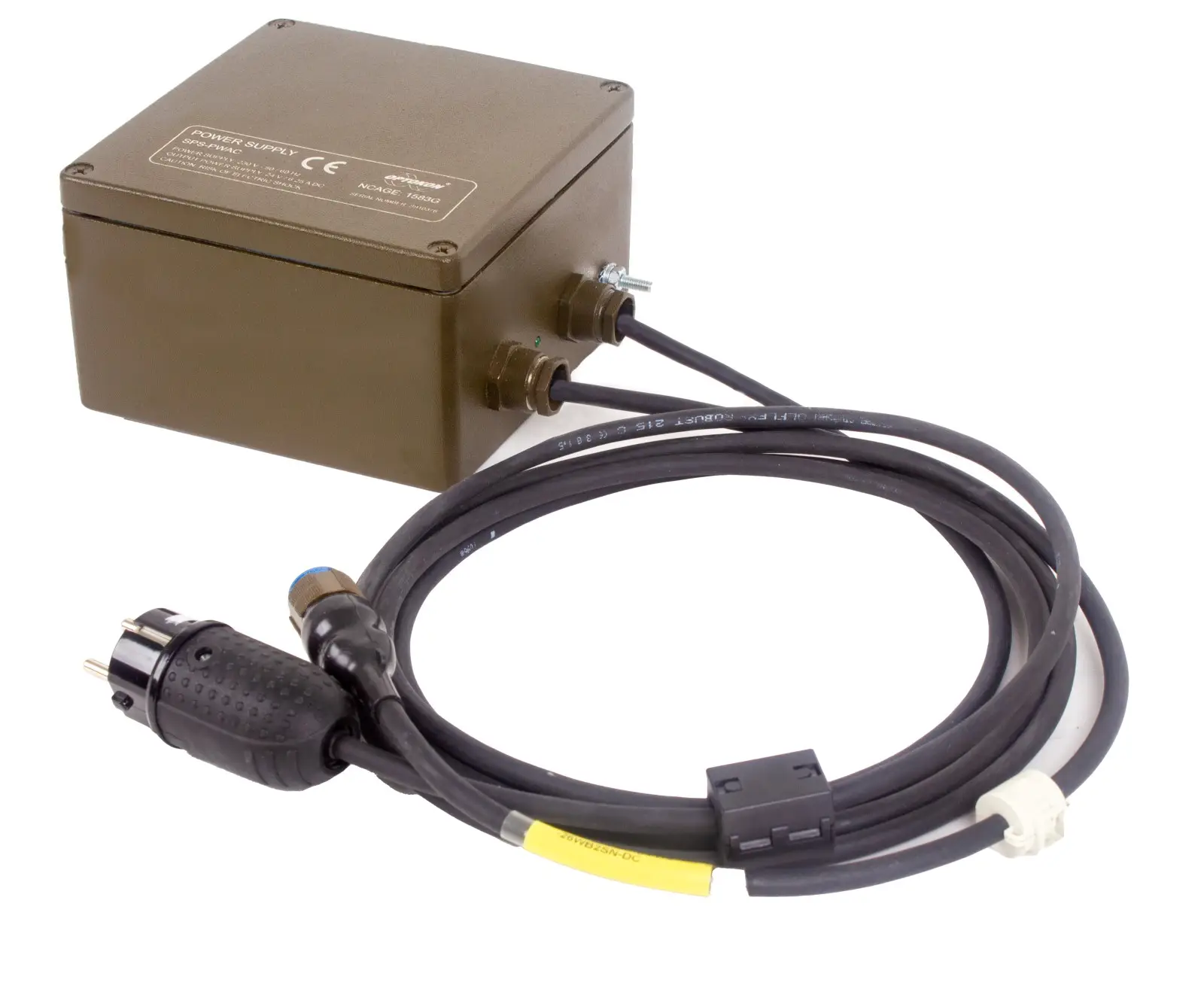

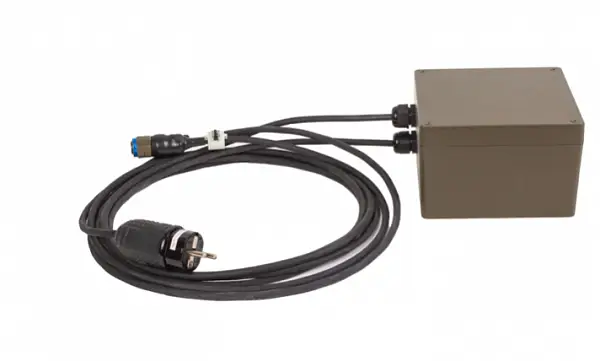

LMPS-PWAC-120 / 240 / 480 — модулі AC/DC живлення 24 V DC
Серія LMPS-PWAC — це ізольовані AC/DC джерела живлення, здатні працювати під дією як електричних, так і зовнішніх навантажень. Вони розраховані на використання в середовищах, де потрібні висока ефективність, невелика вага, надійність і стабільний вихід 24 V DC.
Залежно від моделі доступні варіанти з вихідною потужністю 120 W, 240 W або 480 W, що дає змогу підібрати блок живлення під конкретний сценарій навантаження. Усі три моделі мають однакову логіку застосування та спільні базові переваги.
Переваги серії LMPS-PWAC
- вихід 24 V DC для живлення професійного обладнання;
- приблизна ефективність 93%;
- гальванічно ізольований вихід;
- захист від короткого замикання;
- захист від перенапруги на виході;
- робота в діапазоні від -25 °C до +70 °C;
- придатність до важких електричних і кліматичних умов;
- застосування у транспорті, гірничій справі, APAR-радарах, промисловості, цифрових табло та інших складних системах.
Порівняння LMPS-PWAC моделей
| Параметр | LMPS-PWAC-120 | LMPS-PWAC-240 | LMPS-PWAC-480 |
|---|---|---|---|
| Вихідна напруга | 24 V DC | 24 V DC | 24 V DC |
| Потужність | До 120 W | До 240 W | До 480 W |
| Номінальний вихідний струм | До 5 A | До 10 A | До 20 A |
| Ефективність | ~93% | ~93% | ~93% |
| Температурний діапазон | -25…+70 °C | -25…+70 °C | -25…+70 °C |
| Гальванічна ізоляція | Так | Так | Так |
| Захист від КЗ | Так | Так | Так |
| Захист від перенапруги | Так | Так | Так |

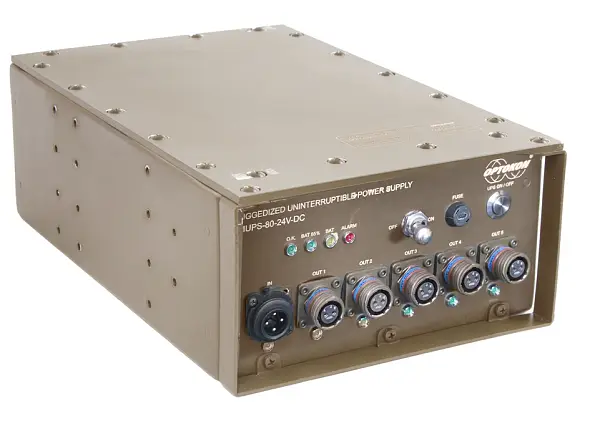

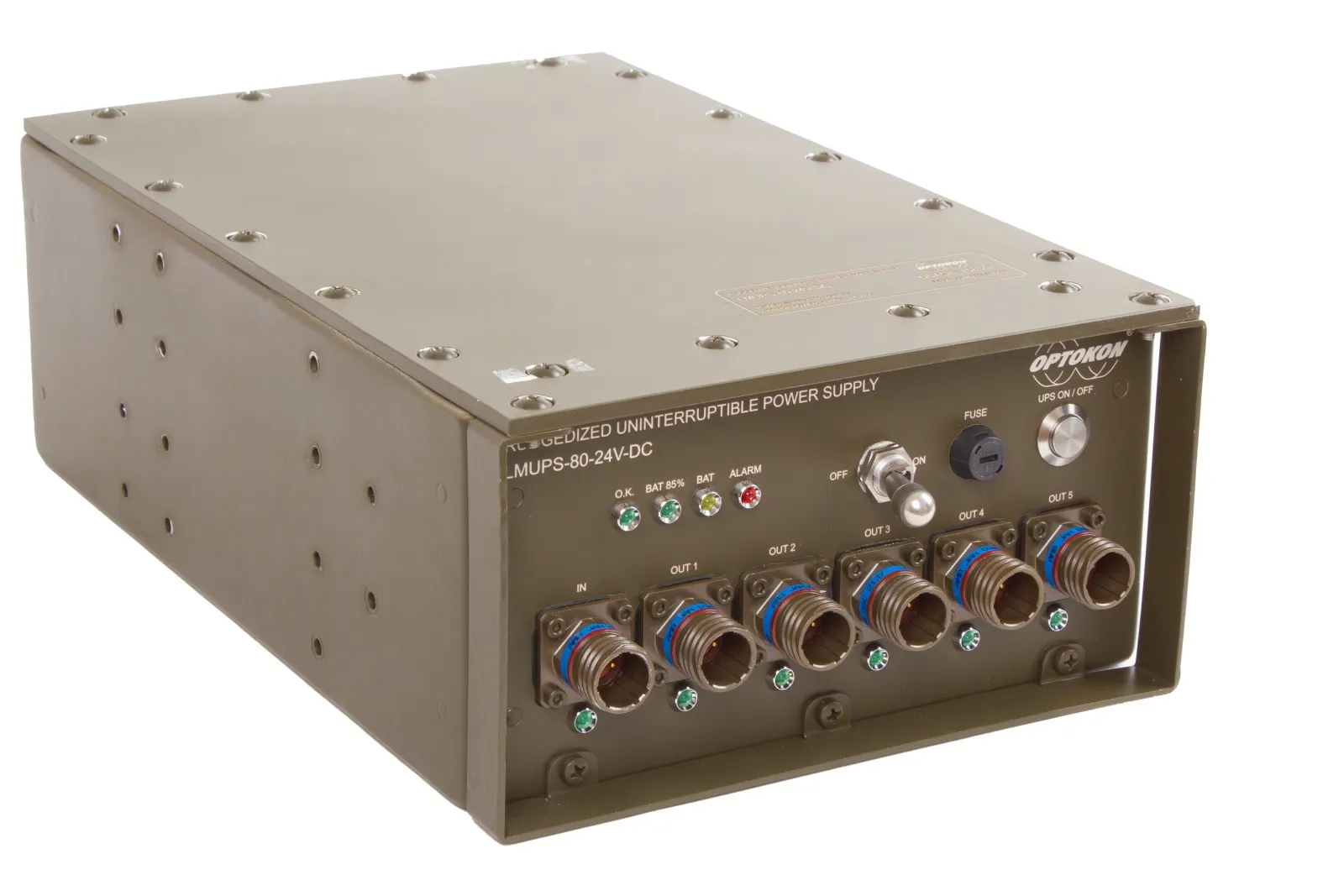

LMUPS-80S-24V-AC — захищений DC UPS для безперервного живлення 24 V DC
LMUPS-80S-24V-AC — це високоефективний блок безперебійного живлення постійного струму, який поєднує функції джерела живлення та зарядного пристрою батареї в одному ruggedized-рішенні. Його головна перевага полягає в тому, що заряд акумулятора регулюється незалежно від DC-виходів, тому батарея отримує оптимальний струм заряду, а навантаження не страждає від змін у процесі заряджання.
LMUPS-80S складається з двох модулів:
- LMUPS-80 — UPS-модуль 24 V DC;
- LMPS-PWAC — блок живлення від 230 V AC.
Це рішення призначене для систем, де навіть короткочасне зникнення живлення є критичним: польові телекомунікації, мобільні вузли зв’язку, транспортні системи, апаратні шафи, захищене мережеве обладнання та інші професійні 24 V DC комплекси.
Основні особливості LMUPS-80S-24V-AC
- UPS для 24 V DC систем;
- безперервне живлення навантаження при зникненні основного джерела;
- battery hot swap — гаряча заміна батареї;
- 2 модулі: UPS 24 V DC і блок живлення 230 V AC;
- ruggedized-корпус висотою 2.5 RU;
- широкодіапазонний AC-вхід з корекцією коефіцієнта потужності;
- 5 окремих виходів 24 V DC.
Переваги використання LMUPS-80S
- незалежне керування зарядом батареї та навантаженням;
- стабільна подача живлення на критичне обладнання;
- зручна заміна батареї без зупинки системи;
- пристосованість до жорстких умов експлуатації;
- можливість використання як частини тактичної або промислової системи живлення.
LMES — блок живлення і розподілу 24 V DC на 8 каналів
OPTOKON LMES — це комбінований блок, який містить AC/DC перетворювач і розподільну коробку для живлення до восьми пристроїв. Він не просто перетворює 230 V AC у 24 V DC, а й дозволяє безпечно розподілити вихідну потужність між окремими навантаженнями через захищені канали.
Усі виходи виконані на роз’ємах D38999, які використовуються також в іншому ruggedized-обладнанні OPTOKON. Кожен канал має запобіжник, який одночасно використовується як елемент комутації живлення, а стан увімкнення каналу дублюється зеленим LED на передній панелі. Також на передній панелі можна перевірити значення вихідної напруги.
Блок виконаний у алюмінієвому корпусі 19" формату висотою 3U і добре підходить для встановлення в апаратних шафах, транспортних системах, польових контейнерах, телекомунікаційних вузлах і військових системах живлення.
Основні особливості LMES
- 8 виходів 24 V DC, поділених на 2 групи;
- 4 канали по 2 A;
- 4 канали по 5 A;
- сумарний вихідний струм до 20 A;
- ефективність приблизно 93%;
- гальванічно ізольовані виходи;
- захист від короткого замикання;
- захист виходів від перенапруги;
- індикація активності каналів через LED;
- роз’єми стандарту D38999;
- робочий температурний діапазон від -25 °C до +70 °C;
- виконання у форматі 19", 3U.
Технічні характеристики LMES
| Параметр | Значення |
|---|---|
| Вхідна напруга | 230 V AC |
| Вихідна напруга | 24 V DC |
| Кількість виходів | 8 |
| Група 1 | 4 × 2 A |
| Група 2 | 4 × 5 A |
| Сумарний вихідний струм | До 20 A |
| Тип роз’ємів | D38999 |
| Ефективність | ~93% |
| Гальванічна ізоляція | Так |
| Захист | Коротке замикання, перенапруга, захист виходів |
| Робоча температура | -25…+70 °C |
| Форм-фактор | 19", 3U |
| Корпус | Алюмінієвий |
Внутрішня логіка серії: як ці продукти працюють разом
Серія OPTOKON Ruggedized Power Supply, UPS може використовуватись як цілісна система:
- LMPS-PWAC перетворює змінний струм у стабільний 24 V DC.
- LMUPS-80S додає резервування батареєю та забезпечує безперервність живлення.
- LMES розподіляє 24 V DC між кількома споживачами через окремі захищені канали.
Такий підхід зручний для побудови комплексних систем живлення в транспорті, польових контейнерах, командних пунктах, апаратних шафах і промислових вузлах, де потрібно і резервування, і розподіл живлення, і стійкість до складних умов.
Сфери застосування
- військові мобільні системи живлення;
- польове телекомунікаційне обладнання;
- мережеві й комутаційні вузли 24 V DC;
- транспорт і спеціальна техніка;
- промислові автоматизовані комплекси;
- гірничі підприємства;
- обладнання для регіонів з високими та низькими температурами;
- радари, цифрові табло, вбудовані обчислювальні системи;
- системи безпеки та критична інфраструктура.
Чому варто обрати серію Ruggedized Power Supply, UPS
- Єдина логіка живлення 24 V DC для захищених систем.
- Масштабованість — від модуля 120 W до розподільчого блока і UPS.
- Висока ефективність — близько 93% у ключових моделях.
- Захист обладнання — від КЗ, перенапруги й нестабільного живлення.
- Ruggedized-виконання — для складного клімату й механічних навантажень.
- Гнучкість інтеграції — для військових, транспортних, телеком та промислових систем.
FAQ — Поширені запитання
Чим відрізняються LMPS-PWAC-120, 240 і 480?
Основна різниця — у вихідній потужності та допустимому струмі. LMPS-PWAC-120 дає до 5 A, LMPS-PWAC-240 — до 10 A, а LMPS-PWAC-480 — до 20 A при 24 V DC.
Для чого потрібен LMUPS-80S-24V-AC?
Це DC UPS для систем 24 V DC, який забезпечує безперервне живлення при зникненні мережі та підтримує гарячу заміну батареї.
Чим LMES відрізняється від звичайного блока живлення?
LMES поєднує AC/DC перетворювач із розподільником живлення на 8 окремих захищених каналів, що спрощує побудову системи живлення для кількох пристроїв.
Скільки виходів має LMES?
8 виходів 24 V DC: 4 канали по 2 A і 4 канали по 5 A.
Чи підтримує LMUPS-80S гарячу заміну батареї?
Так, підтримується battery hot swap.
Чи підходять ці рішення для військових і польових систем?
Так, саме для таких сценаріїв серія і створена: жорсткі умови, критичне обладнання, потреба в резервуванні та надійному живленні.
Яка вихідна напруга у всієї серії?
Ключові моделі серії орієнтовані на 24 V DC.
Чи є захист від короткого замикання та перенапруги?
Так, такі захисти передбачені в LMPS-PWAC та LMES.
Чи можна використовувати LMES з іншими пристроями OPTOKON?
Так, LMES використовує D38999 і концептуально сумісний з іншими ruggedized-рішеннями OPTOKON.
Для яких об’єктів найкраще підходить ця серія?
Для транспортних систем, військових вузлів, промислових комплексів, телекомунікаційних шаф, польових контейнерів і критичної інфраструктури.
Запит технічної консультації
Серія OPTOKON Ruggedized Power Supply, UPS дозволяє побудувати захищену систему живлення 24 V DC — від базового AC/DC перетворення до безперебійного живлення та розподілу навантаження між кількома каналами. Якщо вам потрібно підібрати конфігурацію під конкретний об’єкт або навантаження, звертайтесь до наших спеціалістів.
