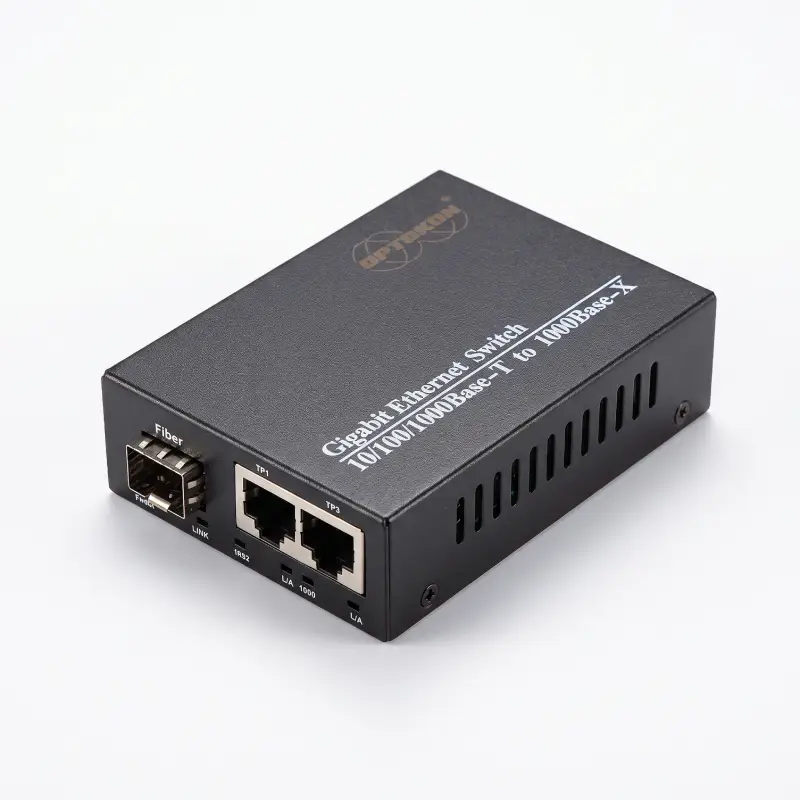

CS-G01F02M — Gigabit Ethernet медіаконвертер 1×1000Base-X SFP + 2×10/100/1000Base-T RJ45
OPTOKON CS-G01F02M — компактний високопродуктивний Gigabit Ethernet медіаконвертер із функціями Ethernet-комутатора, призначений для перетворення оптичного сигналу 1000Base-X у мідний Ethernet 10/100/1000Base-T. Пристрій оснащений 1× SFP 1000 Мбіт/с та 2× RJ45 10/100/1000 Мбіт/с, що дозволяє одночасно підключити до оптичної лінії два Ethernet-пристрої.
На відміну від класичного медіаконвертера з одним RJ45-портом, CS-G01F02M фактично поєднує функції Gigabit Ethernet медіаконвертера та компактного 3-портового Ethernet-комутатора. Один оптичний канал може використовуватися для підключення двох локальних Ethernet-пристроїв без необхідності встановлення додаткового комутатора.
Змінний SFP-модуль дозволяє підібрати тип оптичного волокна, довжину хвилі та необхідну дальність відповідно до конкретного проєкту. Залежно від встановленого SFP оптична лінія може мати дальність 20, 40, 60, 80 або до 100 км по одномодовому волокну. Для багатомодового волокна підтримується передача на відстань до 550 м.
CS-G01F02M має комутаційну здатність 16 Гбіт/с, швидкість пересилання пакетів 14,388 Mpps, таблицю MAC-адрес на 2K, буфер 1 МБ та підтримує Jumbo Frame до 9K. Безвентиляторна конструкція забезпечує безшумну роботу та підвищує надійність пристрою.
Основні переваги CS-G01F02M
- 1×1000Base-X SFP — універсальний оптичний Gigabit Ethernet інтерфейс.
- 2×10/100/1000Base-T RJ45 — підключення двох Ethernet-пристроїв.
- Медіаконвертер + Ethernet-комутатор в одному компактному корпусі.
- До 100 км по одномодовому оптичному волокну залежно від встановленого SFP.
- До 550 м по багатомодовому оптичному волокну.
- Змінний SFP — можливість вибору типу оптики відповідно до конкретного завдання.
- Комутаційна здатність 16 Гбіт/с.
- Packet Forwarding Rate 14,388 Mpps.
- MAC Address Table 2K.
- Буфер 1 МБ.
- Jumbo Frame до 9K.
- Затримка пересилання близько 5 мкс.
- Auto MDI/MDIX на Ethernet-портах.
- Link Fault Alarm — контроль стану мережевого з'єднання.
- Вбудований захист від імпульсних перенапруг для портів та живлення.
- Безвентиляторна конструкція — природне пасивне охолодження.
- Низьке енергоспоживання — не більше 6 Вт.
- MTBF 100 000 годин.
- Настільний або настінний монтаж.
- CE / FCC / RoHS.
1 оптичний порт + 2 Ethernet-порти
Головна особливість CS-G01F02M — наявність одразу 2 портів RJ45. У стандартному медіаконвертері зазвичай використовується схема 1×Fiber + 1×RJ45. CS-G01F02M дозволяє підключити до одного оптичного каналу два локальні Ethernet-пристрої.
| Порт | Кількість | Швидкість |
|---|---|---|
| SFP | 1 | 1000 Мбіт/с |
| RJ45 | 2 | 10/100/1000 Мбіт/с |
Така конфігурація особливо зручна для віддалених вузлів, де необхідно підключити, наприклад, IP-камеру та контролер, дві камери, точку доступу та термінал або два інших Ethernet-пристрої, використовуючи лише один оптичний uplink.
Типова схема підключення
Оптична мережа → SFP → CS-G01F02M → 2×RJ45 → Ethernet-пристрої
Або при використанні пристрою для передачі даних у зворотному напрямку:
2× Ethernet-пристрої → RJ45 → CS-G01F02M → SFP → оптичне волокно → віддалений мережевий вузол
Завдяки вбудованій функції комутації обидва RJ45-порти можуть працювати через один Gigabit Ethernet оптичний uplink.
Універсальний SFP-інтерфейс
Використання стандартного SFP-слота робить CS-G01F02M значно універсальнішим за медіаконвертери з фіксованим оптичним трансивером.
Для конкретного проєкту можна підібрати відповідний SFP-модуль залежно від:
- типу оптичного волокна;
- необхідної дальності;
- довжини хвилі;
- типу оптичного роз'єму;
- необхідності використання двоволоконної або одноволоконної Bi-Di/WDM лінії.
Заміна SFP дозволяє змінити параметри оптичного каналу без заміни самого медіаконвертера.
Дальність оптичної передачі до 100 км
Дальність оптичного каналу визначається характеристиками встановленого SFP-модуля та параметрами оптичної лінії.
| Тип оптичної лінії | Дальність |
|---|---|
| Multimode | До 550 м |
| Single Mode | 20 км |
| Single Mode | 40 км |
| Single Mode | 60 км |
| Single Mode | 80 км |
| Single Mode | До 100 км |
Це дозволяє використовувати одну модель медіаконвертера як для локальних оптичних з'єднань, так і для довгих магістральних каналів.
Мідні Ethernet-порти
CS-G01F02M оснащений 2 портами RJ45 10/100/1000Base-T. Для підключення можуть використовуватися стандартні Ethernet-кабелі Cat.5e або Cat.6 довжиною до 100 м.
| Параметр | Значення |
|---|---|
| Кількість RJ45 | 2 |
| Швидкість | 10 / 100 / 1000 Мбіт/с |
| Кабель | Cat.5e / Cat.6 |
| Максимальна довжина | 100 м |
| MDI/MDIX | Автоматичне визначення |
Комутаційна здатність 16 Гбіт/с
CS-G01F02M має комутаційну здатність 16 Гбіт/с та швидкість пересилання пакетів до 14,388 млн пакетів за секунду.
Це забезпечує ефективну передачу Gigabit Ethernet трафіку між двома мідними портами та оптичним SFP-інтерфейсом.
MAC-таблиця 2K
Вбудована таблиця MAC-адрес підтримує до 2048 записів. Пристрій автоматично вивчає MAC-адреси підключеного Ethernet-обладнання та спрямовує трафік на відповідний порт.
Буфер 1 МБ
CS-G01F02M оснащений буфером пакетів обсягом 1 МБ. Буферизація допомагає стабілізувати передачу даних при короткочасних піках навантаження та різниці інтенсивності трафіку між портами.
Низька затримка передачі
Затримка пересилання становить близько 5 мкс, що дозволяє використовувати пристрій у мережах, де важлива швидка передача Ethernet-трафіку.
Jumbo Frame до 9K
CS-G01F02M підтримує Jumbo Frame розміром до 9K. Підтримка збільшених Ethernet-кадрів може бути корисною для мереж з інтенсивною передачею великих обсягів даних.
Типові застосування:
- IP-відеоспостереження;
- передача відеопотоків;
- серверні мережі;
- системи зберігання даних;
- резервне копіювання;
- промислові Ethernet-мережі;
- передача великих файлів.
Контроль стану мережевого з'єднання
CS-G01F02M підтримує функції контролю стану мережевого каналу та сигналізації при втраті з'єднання. Це спрощує виявлення несправностей у віддалених мережевих вузлах та допомагає скоротити час діагностики.
Така функціональність особливо важлива для:
- віддалених IP-камер;
- дорожніх систем;
- залізничної інфраструктури;
- віддалених технологічних об'єктів;
- систем Smart City;
- інженерних та промислових мереж.
Захист від імпульсних перенапруг
Для підвищення надійності CS-G01F02M передбачений захист мережевих портів та лінії живлення від імпульсних перенапруг. Це особливо актуально при використанні пристрою у віддалених шафах, системах зовнішнього відеоспостереження та транспортній інфраструктурі.
Безвентиляторна конструкція
CS-G01F02M використовує пасивне природне охолодження та не має вентилятора.
Відсутність рухомих частин забезпечує:
- безшумну роботу;
- менше накопичення пилу всередині корпусу;
- зниження кількості механічних компонентів, що можуть вийти з ладу;
- мінімальне технічне обслуговування;
- високу надійність при тривалій експлуатації.
Живлення 5–12 V DC
Медіаконвертер працює від джерела постійного струму 5–12 V DC. Максимальна споживана потужність пристрою становить не більше 6 Вт.
| Параметр | Значення |
|---|---|
| Вхідна напруга | 5–12 V DC |
| Інтерфейс живлення | DC |
| Максимальна споживана потужність | ≤ 6 Вт |
LED-індикація
Світлодіодні індикатори на корпусі дозволяють швидко перевірити стан живлення, оптичного інтерфейсу та Ethernet-з'єднань.
| Індикатор | Призначення |
|---|---|
| Optical Port Rate | Індикація швидкості оптичного порту |
| Power | Індикація живлення |
| Link/Act | Стан з'єднання та активність передачі даних |
Технічні характеристики CS-G01F02M
| Характеристика | Значення |
|---|---|
| Модель | CS-G01F02M |
| Тип пристрою | Gigabit Ethernet медіаконвертер / компактний Ethernet-комутатор |
| Оптичний порт | 1×1000Base-X SFP |
| Мідні порти | 2×10/100/1000Base-T RJ45 |
| Швидкість SFP | 1000 Мбіт/с |
| Швидкість RJ45 | 10 / 100 / 1000 Мбіт/с |
| Максимальна довжина витої пари | 100 м |
| Тип Ethernet-кабелю | Cat.5e / Cat.6 |
| Multimode | До 550 м |
| Single Mode | 20 / 40 / 60 / 80 / 100 км |
| Комутаційна здатність | 16 Гбіт/с |
| Швидкість пересилання пакетів | 14,388 Mpps |
| MAC Address Table | 2K |
| Буфер | 1 МБ |
| Затримка пересилання | 5 мкс |
| MDI/MDIX | Підтримується |
| Jumbo Frame | До 9K |
| Link Fault Alarm | Підтримується |
| Охолодження | Без вентилятора, природне охолодження |
| Вхідна напруга | 5–12 V DC |
| Максимальне енергоспоживання | ≤ 6 Вт |
| Робоча температура | −10...+55 °C |
| Температура зберігання | −40...+75 °C |
| Відносна вологість | 5–95%, без конденсації |
| Габарити | 93 × 71 × 27 мм |
| Маса | 0,2 кг |
| Монтаж | Настільний / настінний |
| MTBF | 100 000 годин |
| Сертифікація | CE / FCC / RoHS |

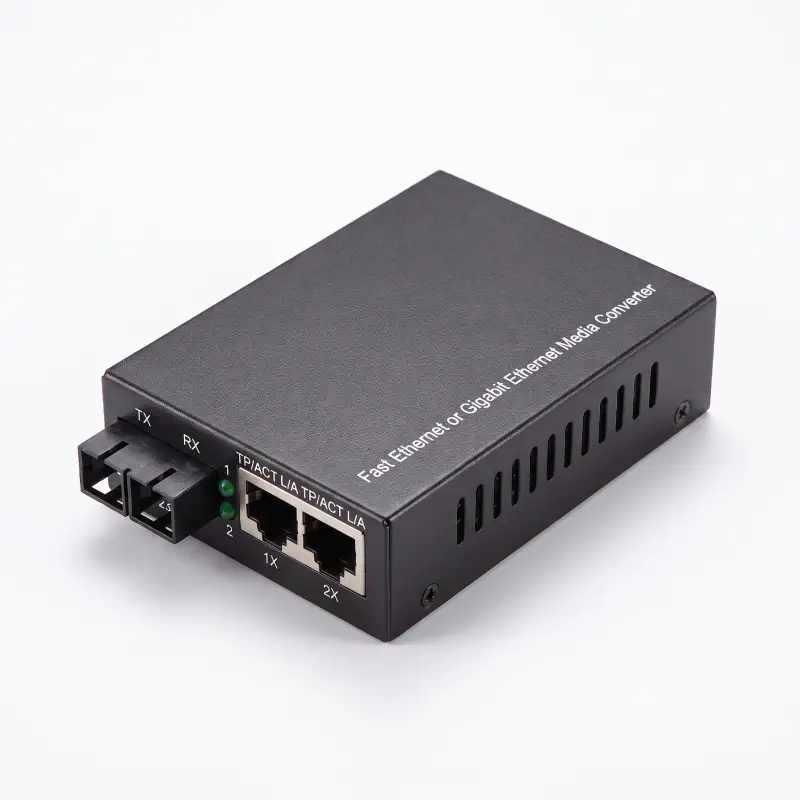

CS-G01F02M та класичний медіаконвертер 1×RJ45
| Характеристика | CS-G01F02M | Класичний медіаконвертер |
|---|---|---|
| Оптичний порт | 1× SFP | 1× Fiber |
| RJ45 | 2 порти | Зазвичай 1 порт |
| Вбудована комутація | Так | Зазвичай ні |
| Максимальна оптична дальність | До 100 км | Залежить від моделі |
| Jumbo Frame | До 9K | Залежить від моделі |
| MAC-таблиця | 2K | Не завжди застосовується |
| Буфер | 1 МБ | Залежить від моделі |
Системи відеоспостереження
CS-G01F02M особливо зручний для систем IP-відеоспостереження. Два RJ45-порти дозволяють підключити два Ethernet-пристрої в одній віддаленій точці та передавати їх трафік через один оптичний канал.
- IP-камери;
- PTZ-камери;
- периметральне відеоспостереження;
- віддалені пости охорони;
- паркінги;
- промислові території;
- міські системи відеоспостереження.
Smart City
Компактна конструкція, оптичний uplink та два Gigabit Ethernet порти дозволяють використовувати CS-G01F02M у міській інфраструктурі.
- дорожні шафи;
- перехрестя;
- системи відеоспостереження;
- Public Wi-Fi;
- системи моніторингу;
- інформаційні системи;
- віддалені міські мережеві вузли.
Інтелектуальні транспортні системи
- автомагістралі;
- тунелі;
- пункти оплати доріг;
- дорожні контролери;
- інформаційні табло;
- системи контролю трафіку;
- віддалені транспортні вузли.
Залізнична інфраструктура
- залізничні станції;
- платформи;
- колійні шафи;
- депо;
- паркінги;
- системи відеоспостереження;
- інформаційні системи.
Енергетика та комунальна інфраструктура
- електричні підстанції;
- насосні станції;
- водопостачання;
- сонячні електростанції;
- вітрові електростанції;
- віддалені системи телеметрії;
- системи моніторингу.
Промислові об'єкти
- виробничі лінії;
- складські комплекси;
- віддалені термінали;
- кіоски;
- системи автоматизації;
- контролери;
- мережеві вузли.
Корпоративні та кампусні мережі
- зв'язок між будівлями;
- офісні комплекси;
- університетські кампуси;
- паркінги;
- спортивні комплекси;
- великі громадські об'єкти;
- віддалені Ethernet-вузли.
Тимчасові мережі
Компактний корпус та просте підключення дозволяють використовувати CS-G01F02M також у тимчасових мережевих інсталяціях.
- фестивалі;
- виставки;
- будівельні майданчики;
- тимчасові системи відеоспостереження;
- мобільні мережеві вузли;
- заходи та презентаційні майданчики.
Коли варто вибрати CS-G01F02M
CS-G01F02M рекомендується, якщо:
- потрібно підключити 2 Ethernet-пристрої через один оптичний канал;
- необхідний компактний медіаконвертер із функцією Ethernet-комутатора;
- потрібен універсальний SFP-слот;
- необхідна оптична дальність до 100 км;
- потрібна підтримка Jumbo Frame до 9K;
- важлива висока комутаційна продуктивність;
- необхідна підтримка Auto MDI/MDIX;
- потрібна сигналізація втрати мережевого з'єднання;
- важлива безвентиляторна конструкція;
- необхідне низьке енергоспоживання;
- пристрій використовується для CCTV, Smart City, транспорту, промисловості або корпоративної мережі.
FAQ — поширені запитання
Скільки Ethernet-портів має CS-G01F02M?
Пристрій має 2 порти RJ45 10/100/1000Base-T та 1 оптичний SFP-порт 1000Base-X.
Чи можна підключити два пристрої до одного оптичного каналу?
Так. Саме це є однією з головних переваг CS-G01F02M. Два RJ45-порти працюють через один оптичний Gigabit Ethernet uplink.
Яку швидкість підтримує SFP-порт?
SFP-порт працює на швидкості 1000 Мбіт/с.
Чи підтримує SFP-порт 100 Мбіт/с?
Ні. В специфікації CS-G01F02M оптичний порт зазначений як 1000M SFP / 1000Base-X.
Яка максимальна дальність оптичної лінії?
При використанні відповідного одномодового SFP-модуля дальність може становити до 100 км. Для багатомодового волокна заявлена дальність до 550 м.
Чи входить SFP-модуль у комплект?
SFP є змінним оптичним трансивером та підбирається відповідно до необхідного типу волокна, довжини хвилі та дальності оптичної лінії.
Чи підтримується Bi-Di/WDM?
Для побудови одноволоконної лінії можуть використовуватися відповідні Gigabit Ethernet Bi-Di SFP-модулі, підібрані парою за довжинами хвиль та необхідною дальністю.
Який максимальний розмір Jumbo Frame?
CS-G01F02M підтримує Jumbo Frame до 9K.
Яка комутаційна здатність?
Комутаційна здатність пристрою становить 16 Гбіт/с, а швидкість пересилання пакетів — 14,388 Mpps.
Який обсяг буфера?
CS-G01F02M має буфер обсягом 1 МБ.
Чи має пристрій вентилятор?
Ні. CS-G01F02M має безвентиляторну конструкцію та використовує природне пасивне охолодження.
Яка робоча температура?
Робочий температурний діапазон становить −10...+55 °C.
Яке живлення потрібне?
Пристрій працює від 5–12 V DC та споживає не більше 6 Вт.
Чи можна встановити CS-G01F02M на стіну?
Так. Передбачене настільне або настінне встановлення.
Чи є це керованим комутатором?
Ні. CS-G01F02M призначений для автоматичної комутації Ethernet-трафіку та перетворення мідного Ethernet в оптичний канал, але виробником не заявлені Web, SNMP або інші функції керованого Ethernet-комутатора.
Підбір конфігурації
OPTOKON CS-G01F02M — практичне рішення для випадків, коли через один оптичний Gigabit Ethernet канал необхідно підключити одразу два мідні Ethernet-пристрої. Поєднання 1×1000Base-X SFP та 2×10/100/1000Base-T RJ45 дозволяє відмовитися від окремого медіаконвертера та додаткового Ethernet-комутатора у віддаленій точці.
Змінний SFP забезпечує гнучкий вибір оптичної конфігурації з дальністю до 100 км, а комутаційна здатність 16 Гбіт/с, Jumbo Frame 9K, буфер 1 МБ, Auto MDI/MDIX, пасивне охолодження та MTBF 100 000 годин роблять CS-G01F02M зручним рішенням для CCTV, Smart City, транспортної, промислової та корпоративної інфраструктури.
