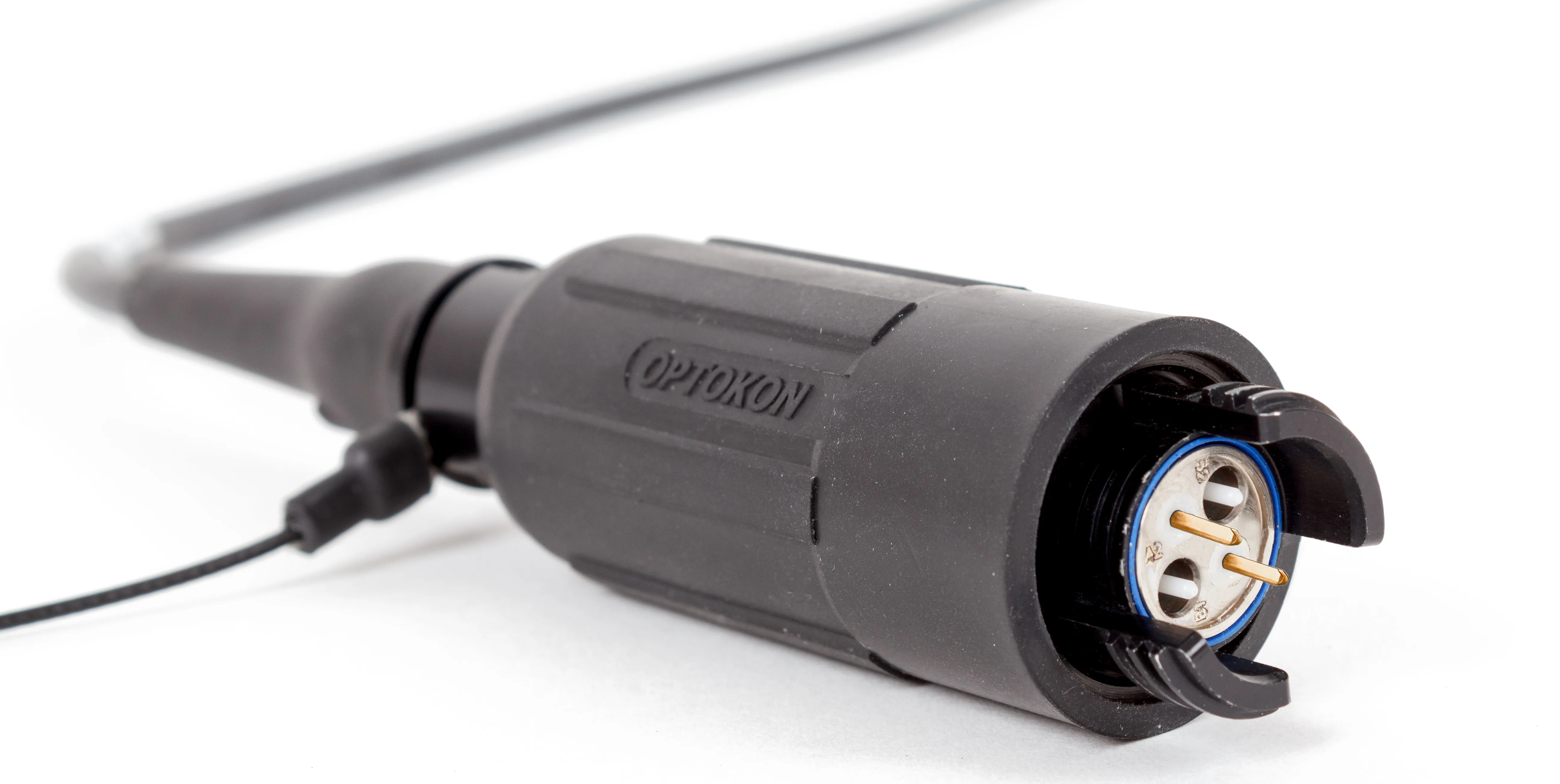

Optokon HMAOP-JF-HX — це високонадійний гібридний волоконно-оптичний конектор промислового/військового рівня для екстремальних умов експлуатації. Він призначений для створення стійких оптичних і електричних з’єднань на відкритому повітрі та у важких промислових або тактичних мережах. Конектор поєднує переваги оптики з малими оптичними втратами та можливість передачі живлення або керуючих сигналів через мідні провідники.
Призначення
- Забезпечення надійних оптичних та електричних з’єднань у складних умовах: у польових комунікаціях, на військовій техніці, у системах спостереження та трансляції.
- Мінімізація втрат сигналу на довгих трасах під час передачі даних, включаючи Single-mode та Multi-mode оптоволокно.
- Підключення силових ліній або керуючих ліній разом з оптичними каналами без використання окремих адаптерів.
Загальна інформація
| Параметр | Значення |
|---|---|
| Тип конектора | Гібридний (оптика + мідь) |
| Режими | Single-mode / Multimode |
| Кількість оптичних каналів | 2 |
| Кількість мідних провідників | 2 |
| Ступінь захисту | IP68 (повна герметичність) |
| Робоча температура | -40 °C до +70 °C |
| Температура зберігання | -55 °C до +85 °C |
| Стійкість до вібрацій | до 10-500 Hz, 0,75 мм амплітуда |
| Ударне навантаження | 100 g, 6 ms |
| Механічна міцність | >1000 циклів з’єднання |
| Ізоляційна напруга | 100 VDC |
| Робочий струм | 5 A |
| Робоча напруга | 48 VDC |
Оптичні параметри
| Показник | Типове значення |
|---|---|
| Втрати, багатомод | 0,3 дБ (@ 850/1300 нм) |
| Втрати, одномод | 0,5 дБ (@ 1310/1550 нм) |
| Зворотні втрати | >45 дБ (типово 48 дБ) |
Особливості та переваги
Надійність у складних умовах
- Повна герметизація корпусу за стандартом IP68 — захист від вологи, бруду, пилу та занурення до 2 м.
- Стійкість до вібрацій і механічних впливів — висока довговічність і стабільність з’єднання.
Висока продуктивність
- Малі оптичні втрати та високий рівень зворотного відбиття — забезпечують якісну передачу сигналів на великі відстані.
- Можливість підключення як оптики, так і мідних провідників в одному корпусі — економія часу під час монтажу та зменшення кількості компонентів.
Зручність обслуговування
- Знімні ферули для очищення та контролю торця волокна — прискорюють технічне обслуговування на місці.
- Гермафродитне з’єднання (аналогічне іншим HMA-серіям) — швидкий монтаж без адаптерів.
Аналоги та схожі товари виробника
| Серія | Основна відмінність |
|---|---|
| HMA-JF | Тільки оптичні канали (до 4), без мідних провідників; знижені втрати; гермафродитна конструкція |
| HMA-J | Технологія Expanded Beam; більш стійкий до забруднення, але дещо більші оптичні втрати |
| HMA-S / HMA-M | Розширені варіанти польових рішень із різною кількістю каналів і розмірами |
FAQ — Поширені запитання
Що означає «гібридне з’єднання»?
Гібридне означає, що в одному корпусі присутні і волоконно-оптичні канали, і мідні провідники для живлення або передачі керуючих сигналів.
Чи можна використовувати цей конектор для живлення обладнання?
Так, два мідні провідники розраховані на передачу живлення або керуючих сигналів до 48 VDC / 5 A.
Який рівень захисту забезпечує IP68?
Повний захист від проникнення пилу та стійкість до занурення у воду до 2 метрів без втрати герметичності.
Чи підходить він для військового застосування?
Так, серія розроблена для тактичних і військових комунікацій з високими вимогами до надійності.
Чи можна замінити адаптери звичайними?
Ні, завдяки гермафродитній конструкції адаптери не потрібні — з’єднання виконується безпосередньо.
