Тактичний оптичний кабель з подвійною оболонкою TPU та діелектричним армуванням склоярусом, спеціально розроблений для жорстких польових умов. Кабель поєднує високу стійкість до стиску (до 5000 N/100 мм), підвищену тягову міцність (до 3000 Н) і захист від гризунів завдяки шару водонабухаючих склоярусів між оболонками.
Конструкція на основі волокон G.657.A1/A2/B3 або OM1–OM4 з буфером 0,9 мм та арамідними нитками як силовими елементами забезпечує високу гнучкість і механічну стійкість при монтажі й експлуатації. Кабель працює в широкому температурному діапазоні від –40 до +85 °C, має водоблокуючі елементи та відповідає класу реакції на вогонь Fca (EN 50575, EN 13501-6). Ідеально підходить для військового зв’язку, тимчасових ліній зв’язку, польових вузлів та інших застосувань, де потрібен надійний тактичний кабель з підвищеним захистом.
Основні особливості:
- Подвійна оболонка з термопластичного поліуретану (TPU), стійка до УФ, стирання та порізів
- Діелектричне армування склоярусом – додатковий захист від гризунів та механічних пошкоджень
- Водонабухаючі арамідні нитки як силові елементи, водоблокуюча конструкція
- 2–12 волокон: G.657.A1, G.657.A2, G.657.B3, OM1, OM2, OM3, OM4
- Висока тяговa міцність: до 3000 Н (короткочасно), до 1200 Н (довготривало)
- Стискання: до 5000 N/100 мм; 10 000 циклів на стирання (10 Н)
- Мінімальний радіус вигину: 10×OD без навантаження, 15×OD під навантаженням
- Широкий температурний діапазон: експлуатація –40…+85 °C, зберігання –55…+85 °C
- Клас реакції на вогонь Fca, чорна оболонка для зовнішнього застосування

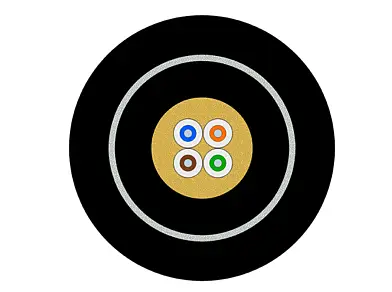

Конструкція кабелю
- Волокно: G.657.A1, G.657.A2, G.657.B3, OM1, OM2, OM3, OM4
- Буфер: 0,9 мм, Polyamide, прозорий
- Силові елементи: водонабухаючі арамідні нитки
- Внутрішня оболонка: TPU, 1,1 мм, чорна, UV-стійка, негорюча (V-0, UL94)
- Діелектричне армування: водонабухаючі склояруси (захист від гризунів)
- Зовнішня оболонка: TPU, 1,2 мм, чорна, UV-стійка, негорюча (V-0, UL94)
Ключові технічні характеристики
| Параметр | 2 волокна | 4 волокна | 6 волокон | 8 волокон | 12 волокон | Примітка |
|---|---|---|---|---|---|---|
| Зовнішній діаметр, мм | 7.9 | 8.1 | 9.1 | 9.6 | 9.9 | |
| Маса, кг/км | 61 | 64 | 77 | 84 | 89 | Розрахункове значення |
| Тягове навантаження, короткочасне, Н | 3000 / 3000 / 3600 / 3800 / 3800 | IEC 60794-1-101 | ||||
| Тягове навантаження, довготривале, Н | 960 / 960 / 1150 / 1200 / 1200 | IEC 60794-1-101 | ||||
| Стискання, N/100 мм | 5000 | IEC 60794-1-103 | ||||
| Макс. ударне навантаження, Nm | 20 | IEC 60794-1-104 | ||||
| Стійкість до стирання (10 Н) | 10 000 циклів | IEC 60794-1-102A | ||||
| Мін. радіус вигину без навантаження | 10 × OD | IEC 60794-1-111 | ||||
| Мін. радіус вигину з навантаженням | 15 × OD | IEC 60794-1-111 | ||||
| Температура експлуатації | –40…+85 °C | IEC 60794-1-201 | ||||
| Температура зберігання | –55…+85 °C | IEC 60794-1-201 | ||||
| Температура монтажу | –40…+70 °C | IEC 60794-1-201 | ||||
| Водонепроникність | 1 м / 24 год – без протікання | IEC 60794-1-205 | ||||
| Клас реакції на вогонь | Fca | EN 50575, EN 13501-6 | ||||
Замовні коди
| Кількість волокон | Код кабелю | Примітка |
|---|---|---|
| 2 | OPK-U-DSTTAC-2(2x0.9)N9AAUGU-xx-BK | xx – тип волокна (G.657.x або OMx) |
| 4 | OPK-U-DSTTAC-4(4x0.9)N9AAUGU-xx-BK | |
| 6 | OPK-U-DSTTAC-6(6x0.9)N9AAUGU-xx-BK | |
| 8 | OPK-U-DSTTAC-8(8x0.9)N9AAUGU-xx-BK | |
| 12 | OPK-U-DSTTAC-12(12x0.9)N9AAUGU-xx-BK |
