Касети зварних з’єднань OPTOKON — splice trays для оптичних кросів та боксів
Касети зварних з’єднань OPTOKON призначені для організації, захисту та зберігання оптичних волокон у кросових системах, оптичних панелях, настінних боксах та high-density телекомунікаційних рішеннях. Серія включає декілька типів splice trays для різних сценаріїв монтажу — від класичних стекових касет до компактних mini cassette рішень нового покоління.
Касети забезпечують безпечне укладання волокна з первинним покриттям 250 мкм та 900 мкм, захист від критичних вигинів та зручний доступ до місця зварювання під час монтажу та сервісного обслуговування.
Система підтримує використання стандартних термоусаджуваних гільз, змінних splice holder, кришок, петель відкривання та додаткових аксесуарів для побудови професійної оптичної інфраструктури.
 |  |  |
| KNS-12S | KNS-12M | X1B |
Основні переваги splice cassette OPTOKON
- Захист волокна від критичного вигину — інтегровані bend radius protectors.
- Підтримка волокон 250 мкм та 900 мкм.
- Змінні та знімні splice holder для термоусаджуваних гільз.
- Можливість стекового монтажу — stackable конструкція.
- Швидкий доступ до волокон завдяки hinge системі.
- Кришки для захисту касет від механічного впливу та пилу.
- Сумісність з оптичними кросами та боксами OPTOKON.
- Компактні розміри для high-density рішень.
- Надійна пластикова конструкція.
- Підходять для FTTH, дата-центрів та телекомунікаційних вузлів.
Для чого використовуються касети зварних з’єднань
Splice trays використовуються для організації оптичних волокон та захисту місць зварювання всередині оптичних кросів, ODF, настінних боксів та splice closure систем.
- оптичні кроси 19”;
- настінні оптичні бокси;
- FTTH мережі;
- PON інфраструктура;
- дата-центри;
- телекомунікаційні вузли;
- магістральні оптичні мережі;
- high-density optical systems.
Типи касет зварних з’єднань
| Модель | Тип | Ємність | Розміри | Особливості |
|---|---|---|---|---|
| KNS-12S | Stackable splice cassette | До 24 волокон | 170 × 116 × 8 мм | Підтримка hinge, змінні splice holder, стекове відкривання |
| KNS-12M | Mini splice cassette | 12 волокон | 155 × 91 × 8 мм | Компактна касета для обмеженого простору |
| X1B | Mini stackable splice tray | До 24 волокон | 155 × 90 × 8 мм | Нова high-density mini cassette система |

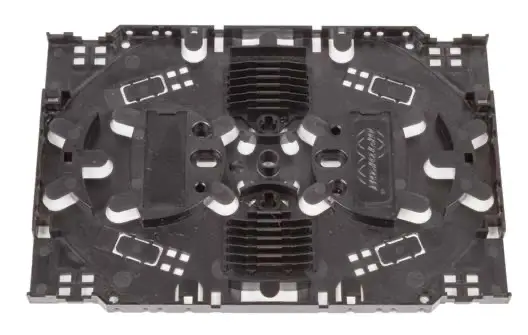

KNS-12S — стекова splice cassette
KNS-12S — класична стекова касета для організації зварних з’єднань у rack mount ODF та wall mount box системах. Касета підтримує встановлення петель KNS-HI, які дозволяють відкривати блок касет та швидко отримувати доступ до волокон.
Касета має змінні splice holder та підтримує встановлення додаткової кришки KNS-12S-L.
KNS-12M — компактна mini cassette
KNS-12M — компактна splice cassette для невеликих кросів та настінних боксів. Завдяки зменшеним габаритам дозволяє ефективно використовувати внутрішній простір обладнання.
Підтримує splice holder KNS-SH-D та додаткову кришку KNS-12M-L.

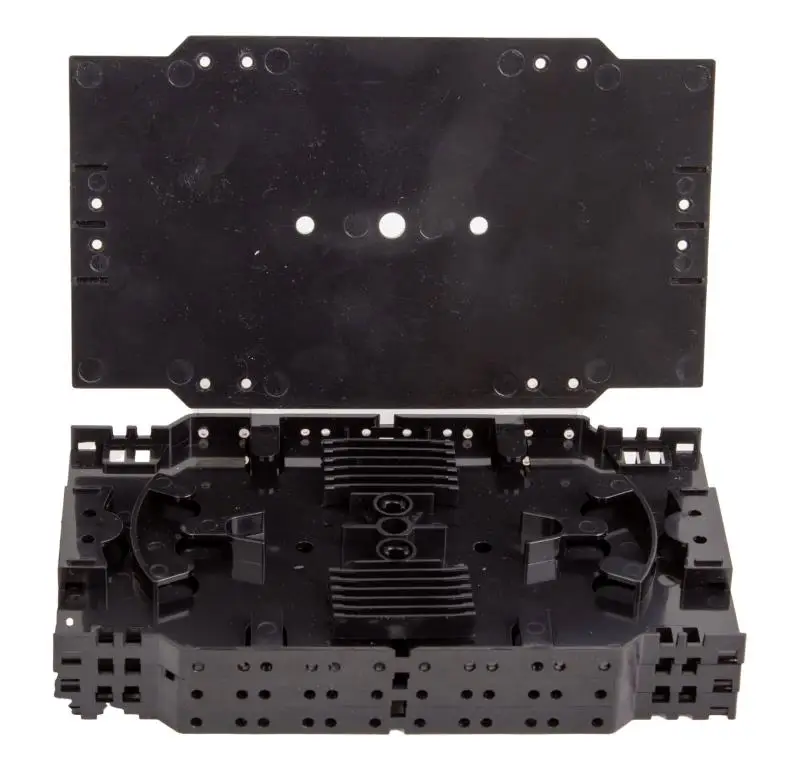

X1B — нове покоління splice tray
X1B splice tray — сучасна компактна касета нового покоління для high-density оптичних систем. Підтримує до 24 волокон та використовує нову систему пластикових петель для з’єднання касет між собою та фіксації кришки.
X1B оптимізована для сучасних rack mount ODF та wall mount optical box рішень. Конструкція забезпечує швидкий доступ до волокон та ефективне укладання гільз зворного зʼєднання.
Аксесуари для splice cassette
| Код | Опис |
|---|---|
| KNS-SH-D | Splice holder для 6–12 термоусаджуваних гільз |
| KNS-FG | Fiber guide для організації волокна |
| KNS-HI | Петля для відкривання стеку касет |
| KNS-12S-L | Кришка для KNS-12S |
| KNS-12M-L | Кришка для KNS-12M |
| X1B Lid | Кришка для X1B splice tray |
| X1B Hinges | Пластикові петлі для з’єднання касет та кришки |
Технічні характеристики
| Параметр | Значення |
|---|---|
| Тип волокна | 250 мкм / 900 мкм |
| Тип захисту | Heat-shrink splice sleeves |
| Ємність splice holder | 6–12 гільз (24 у два ряди) |
| Матеріал | Пластик |
| Тип монтажу | Stackable / modular |
| Сумісність | OPTOKON ODF та optical boxes |
| Тип кришки | Знімна plastic lid |
Переваги для FTTH та дата-центрів
- компактне укладання волокон;
- зручний сервісний доступ;
- надійний захист splice area;
- зменшення ризику перегину волокна;
- масштабованість через stackable систему;
- висока щільність монтажу;
- підтримка сучасних optical distribution systems.
Рекомендації з вибору
- Для класичних ODF — рекомендується KNS-12S.
- Для компактних настінних боксів — оптимальний KNS-12M.
- Для high-density рішень — рекомендується X1B splice tray.
- Для стекового монтажу — використовуйте KNS-HI hinge.
- Для захисту касет — встановлюйте lid cover.
- Для організації волокон — використовуйте KNS-FG fiber guide.
FAQ — поширені запитання
Які волокна підтримують splice cassette?
Касети підтримують укладання волокон з покриттям 250 мкм та 900 мкм.
Скільки splice sleeves підтримує holder?
KNS-SH-D та X1B holder підтримують від 6 до 12 гільз залежно від діаметра після усадки.
Чи можна відкривати блок касет?
Так. Для цього використовуються hinge елементи KNS-HI або пластикові петлі X1B.
Чи є кришки для касет?
Так. Для KNS-12S, KNS-12M та X1B доступні окремі protective lid.
Чим X1B відрізняється від KNS?
X1B — це нове компактне покоління splice tray з новою системою пластикових петель та high-density конструкцією.
Підбір splice tray під ваш проєкт
Касети зварних з’єднань OPTOKON — це професійне рішення для організації та захисту оптичних волокон у FTTH, дата-центрах та телекомунікаційних мережах. Ми допоможемо підібрати оптимальний тип splice tray, splice holder, кришки та аксесуари відповідно до вашого ODF або optical box.
