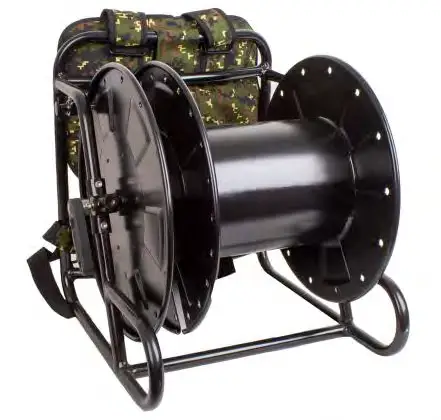

Ранцевий кабельний барабан OPTOKON RBD-500-BF для тактичного оптичного кабелю

OPTOKON RBD-500-BF — професійний переносний кабельний барабан із ранцевою системою, призначений для зберігання, транспортування та швидкого розгортання польових волоконно-оптичних ліній.

Барабан розроблений насамперед для використання з тактичним кабелем OPTOKON LD, термінованим захищеними конекторами HMA. Водночас конструкція може застосовуватися з іншими оптичними, мідними або гібридними польовими кабелями за умови відповідності їхнього діаметра, радіуса вигину, маси та розмірів конекторів.

Ранцеве виконання дозволяє оператору переносити барабан за спиною, залишаючи руки вільними для роботи з кабелем, засобами зв’язку або іншим польовим обладнанням. Знімна котушка дає можливість швидко змінювати кабельні комплекти без заміни всієї рами.

Основні переваги RBD-500-BF

• Ранцева система перенесення з плечовими ременями.
• Місткість до 500 м тактичного кабелю діаметром 5,5 мм.
• Трифланцева котушка з окремою секцією для внутрішнього кінця кабелю.
• Доступ до обох кінців кабельної збірки без повного розмотування основної довжини.
• Мала секція на 15-20 м кабелю для підключення обладнання поруч із барабаном.
• Сумісність із тактичними кабелями та конекторами HMA.
• Знімна змінна котушка для швидкої заміни кабельної лінії.
• Складана рукоятка для компактного транспортування і зберігання.
• Ручне намотування без електричного живлення.
• Міцна відкрита рама для польового застосування.
• Матове чорне покриття котушки та рами.
• Можливість використання додаткових котушок із кабелями різної довжини або призначення.

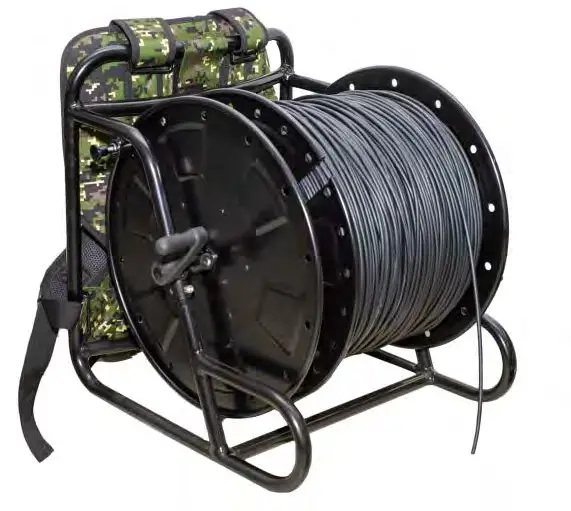

Трифланцева конструкція з доступом до обох кінців кабелю

На відміну від звичайних кабельних барабанів, RBD-500-BF оснащений трьома фланцями. Третій фланець розділяє котушку на дві незалежні секції:

• основну секцію для більшої частини кабелю;
• малу бічну секцію для приблизно 15-20 м внутрішнього кінця.

У перегородці між секціями передбачений отвір, через який проходить кабель. Конектори з обох боків кабельної збірки можна вивести назовні, тому оператор отримує доступ до обох кінців лінії.

Це дозволяє підключити короткий внутрішній кінець до локального обладнання, а основну частину кабелю розгорнути в напрямку віддаленого комутатора, медіаконвертера, оптичного кросу або іншого польового вузла.

Призначення елементів котушки

Змінна кабельна котушка

Котушка RBD-500-BF повністю знімається з рами. Її можна замінити іншою котушкою, наприклад:

• з кабелем іншої довжини;
• з іншою кількістю оптичних волокон;
• з іншим типом конекторів;
• з резервною кабельною лінією;
• з окремим кабелем для іншої системи або підрозділу;
• з ремонтним чи аварійним комплектом.

Це дозволяє використовувати одну ранцеву раму з декількома попередньо підготовленими кабельними котушками. Заміна кабелю не потребує його повного перемотування з однієї котушки на іншу.

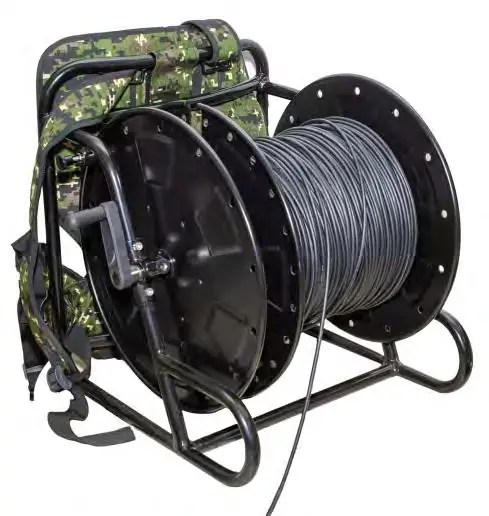

Складана рукоятка

Рукоятка для намотування розташована біля малої секції та встановлена на поворотному шарнірі. У робочому положенні вона забезпечує зручне ручне намотування кабелю.

Для транспортування або зберігання рукоятку можна скласти. Це зменшує габарити виробу, захищає рукоятку від випадкового пошкодження та полегшує розміщення барабана у транспортному засобі, контейнері або на складі.

Технічні характеристики OPTOKON RBD-500-BF

Примітка: фактична місткість залежить від зовнішнього діаметра, конструкції, жорсткості та мінімального радіуса вигину кабелю, а також від розмірів установлених конекторів. Значення 500 м наведено виробником для тактичного кабелю діаметром 5,5 мм.

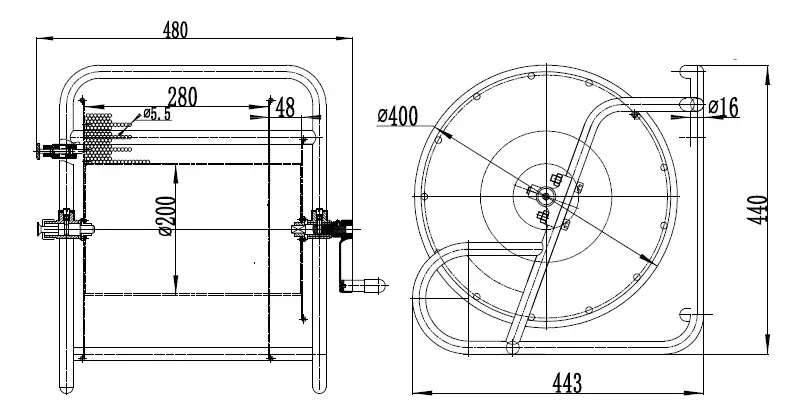

Габаритне креслення

Комплектація

Базовий комплект барабана включає:

• знімну трифланцеву кабельну котушку;
• несучу ранцеву раму;
• комплект плечових ременів;
• ручну складану рукоятку;
• осі та елементи кріплення котушки.

В актуальному паспорті код RBD-500-BF описаний як повний комплект з однією додатковою кабельною котушкою. Остаточну комплектацію рекомендується зафіксувати у комерційній пропозиції.

Тактичний кабель та конектори не слід вважати частиною комплекту без окремого зазначення у замовленні.

Коди замовлення

Сумісні кабелі та конектори

RBD-500-BF розроблений насамперед для тактичного оптичного кабелю OPTOKON LD із захищеними конекторами HMA. Типовими конфігураціями можуть бути:

• тактичний кабель HMA-J ↔ HMA-J;
• тактичний кабель HMA-M ↔ HMA-M;
• тактичний кабель HMA-S ↔ HMA-S;
• перехідний кабель HMA ↔ LC;
• перехідний кабель HMA ↔ SC;
• перехідний кабель HMA ↔ ST або FC;
• інший польовий кабель із конекторами відповідного розміру.

Перед використанням кабелю іншого типу потрібно перевірити:

• зовнішній діаметр;
• мінімальний радіус вигину;
• довжину та масу кабелю;
• габарити конекторів;
• можливість виведення конекторів через отвір у перегородці;
• допустиме розтягувальне навантаження;
• масу повністю спорядженого барабана;
• зручність ручного намотування.

Сфери застосування

• військові польові мережі зв’язку;
• тактичні волоконно-оптичні магістралі;
• мобільні командні пункти;
• системи C4ISR;
• аварійні та резервні канали зв’язку;
• промислові Ethernet-мережі;
• телевізійні та спортивні трансляції;
• професійні аудіо- та відеосистеми;
• мобільні системи відеоспостереження;
• енергетика і критична інфраструктура;
• нафтогазові та гірничодобувні об’єкти;
• рятувальні й аварійно-відновлювальні роботи;
• тимчасові мережі на масових заходах;
• з’єднання між польовими вузлами, будівлями або транспортними засобами.

Приклад розгортання кабельної лінії

1. Перевірте стан рами, ременів, котушки, осей і кабелю.
2. Встановіть барабан на стійку поверхню або підготуйте його до ранцевого розгортання.
3. Виведіть короткий внутрішній кінець із малої секції.
4. Підключіть його до локального комутатора, медіаконвертера або оптичного боксу.
5. Рівномірно розмотайте основну частину кабелю до віддаленого вузла.
6. Підключіть другий конектор та перевірте працездатність оптичної лінії.
7. Після завершення роботи очистіть кабель і конектори.
8. Рівномірно намотайте основну частину кабелю на велику секцію.
9. Окремо укладіть внутрішній кінець у малу секцію.
10. Встановіть захисні кришки та складіть рукоятку.

Заміна котушки

Щоб зняти котушку з рами:

1. встановіть барабан на рівну та стійку поверхню;
2. послабте гвинти кронштейнів;
3. зніміть осі з обох боків котушки;
4. обережно вийміть котушку з рами.

Нова котушка встановлюється у зворотній послідовності. Після встановлення потрібно переконатися, що осі та кріплення надійно зафіксовані, а котушка обертається вільно і не торкається рами.

Рекомендації з експлуатації

• Перед кожним використанням оглядайте раму, ремені, осі та кріплення.
• Не використовуйте барабан із пошкодженою рамою або незакріпленою котушкою.
• Не перевищуйте мінімальний радіус вигину кабелю.
• Не розмотуйте кабель ривками.
• Не тягніть кабель за оптичний конектор.
• Не допускайте утворення вузлів, петель і різких перегинів.
• Не намотуйте кабель із надмірним натягом.
• Перед намотуванням видаляйте з кабелю воду, бруд та сторонні предмети.
• Рівномірно розподіляйте кабель по ширині котушки.
• Не допускайте потрапляння кабелю між фланцем і рамою.
• Зберігайте конектори із встановленими захисними кришками.
• Після заміни котушки перевіряйте фіксацію обох осей.
• Перед перенесенням відрегулюйте плечові ремені.
• Враховуйте повну масу спорядженого барабана, а не лише масу порожньої конструкції.

Порівняння зі звичайним кабельним барабаном

FAQ — поширені запитання

Яку максимальну довжину кабелю вміщує RBD-500-BF?

Виробник наводить місткість до 500 м для тактичного кабелю із зовнішнім діаметром 5,5 мм. Для кабелів іншого діаметра місткість змінюється.

Чи входить кабель до комплекту?

Кабель не слід вважати частиною стандартної комплектації без прямого зазначення у замовленні. Його тип, довжина, волокна та конектори погоджуються окремо.

Що входить до комплекту RBD-500-BF?

Паспорт вказує котушку, раму та плечові ремені. Код RBD-500-BF також описаний як повний комплект з однією додатковою котушкою. Остаточну комплектацію необхідно підтвердити у комерційній пропозиції.

Чи можна замовити додаткову котушку окремо?

Так. Окрема додаткова котушка має код RBD-500-BF-B.

Скільки важить порожній барабан?

Маса порожнього комплекту без кабелю становить 6,7 кг. Окрема порожня котушка важить 3,8 кг.

Для чого потрібна мала секція?

Вона вміщує приблизно 15-20 м внутрішнього кінця кабелю та дозволяє підключити локальне обладнання незалежно від основної частини лінії.

Чи можна використовувати кабель без HMA-конекторів?

Таку можливість можна розглянути, якщо діаметр і радіус вигину кабелю, його маса та розміри конекторів відповідають конструкції барабана.

Чи можна розмотувати кабель при підключеному внутрішньому кінці?

Так. Це одна з основних переваг двосекційної конструкції: внутрішній кінець може залишатися підключеним, поки основний кабель розгортається до віддаленого вузла.

Чи потрібне живлення для намотування?

Ні. Кабель намотується вручну за допомогою складаної рукоятки.

Чи можна переносити повністю завантажений барабан одному оператору?

Конструкція передбачає ранцеве перенесення. Однак можливість безпечного перенесення залежить від повної маси кабелю, фізичних можливостей оператора та вимог охорони праці.

Що потрібно вказати для замовлення

1. необхідну кількість барабанів RBD-500-BF;
2. кількість додаткових котушок RBD-500-BF-B;
3. тип і зовнішній діаметр кабелю;
4. потрібну довжину кабелю;
5. кількість оптичних волокон;
6. Singlemode або Multimode;
7. тип конекторів на обох кінцях;
8. необхідну довжину внутрішнього кінця;
9. схему полярності волокон;
10. необхідність захисних кришок;
11. маркування кабелю та котушки;
12. вимоги до транспортної тари;
13. умови експлуатації та зберігання.

Замовити OPTOKON RBD-500-BF

Для підбору ранцевого кабельного барабана OPTOKON RBD-500-BF надішліть інформацію про потрібну довжину, діаметр і тип кабелю, кількість волокон, конектори та умови експлуатації.

Фахівці допоможуть підібрати барабан, готову тактичну кабельну збірку HMA та необхідну кількість додаткових котушок.

E-mail: info@optokon.ua

Виробник може змінювати конструкцію, характеристики та комплектацію без попереднього повідомлення. Реальна місткість барабана залежить від діаметра і конструкції кабелю. Перед замовленням необхідно погодити повну специфікацію барабана та кабельної збірки.
