CS-100C-M30 — компактний медіаконвертер 10/100Base-TX у 100Base-FX, 1300 нм, до 2 км

OPTOKON CS-100C-M30 — компактний Fast Ethernet медіаконвертер для перетворення сигналу між мідним Ethernet 10/100Base-TX та оптичною лінією 100Base-FX. Пристрій дозволяє швидко перевести стандартне RJ45-з'єднання на багатомодове оптичне волокно та збільшити дальність Ethernet-лінії до 2 км.

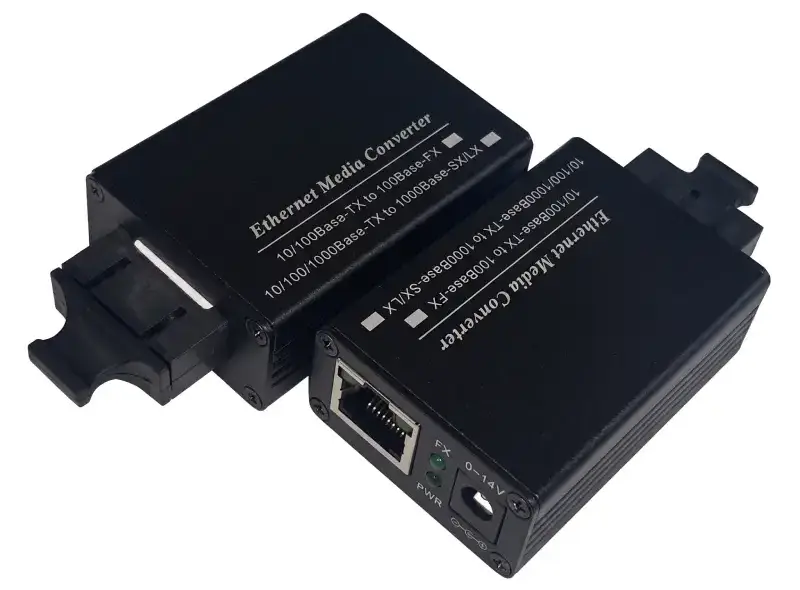

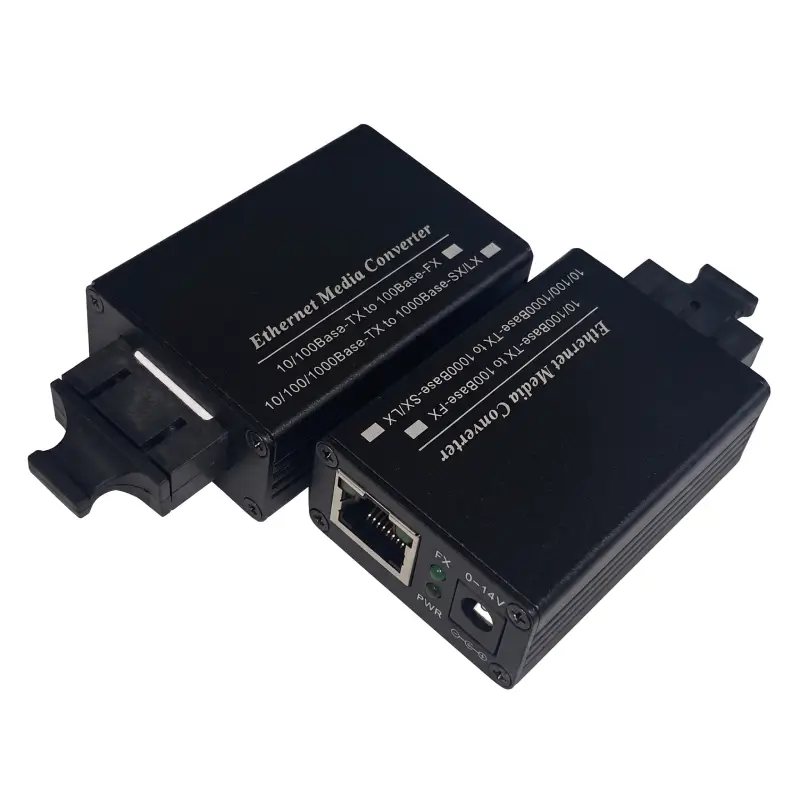

Медіаконвертер оснащений одним портом RJ45 та дуплексним оптичним інтерфейсом SC. Оптичний канал працює на довжині хвилі 1300 нм і підтримує багатомодове волокно 50/125 мкм та 62.5/125 мкм.

CS-100C-M30 добре підходить для модернізації існуючих Fast Ethernet мереж, підключення віддалених IP-камер, контролерів, систем доступу, промислового обладнання, SCADA-вузлів та інших Ethernet-пристроїв, розташованих на відстані, що перевищує можливості стандартної витої пари.

Завдяки габаритам лише 62.3 × 42.3 × 22 мм та масі 100 г пристрій легко встановлюється у невеликих телекомунікаційних боксах, шафах, системах відеоспостереження, промислових панелях або безпосередньо біля кінцевого обладнання.

Основні переваги CS-100C-M30

• Перетворення 10/100Base-TX у 100Base-FX — простий перехід з мідного Ethernet на оптичне волокно.
• Дальність до 2 км — значно більше стандартних 100 м Ethernet по витій парі.
• Multimode 50/125 та 62.5/125 мкм — підтримка поширених багатомодових оптичних ліній.
• Довжина хвилі 1300 нм.
• Duplex SC — стандартний та зручний оптичний інтерфейс.
• Швидкість до 100 Мбіт/с — для Fast Ethernet мереж.
• Store-and-Forward — надійна передача Ethernet-кадрів між інтерфейсами.
• Full Duplex / Duplex adaptive transmission.
• LED-індикація PWR, TP, FX — швидкий контроль стану живлення та ліній.
• Низьке енергоспоживання 0.7–1.5 Вт.
• Живлення 5 V DC.
• Можливість живлення через USB за допомогою USB-to-DC адаптера.
• Компактний корпус — 62.3 × 42.3 × 22 мм.
• Маса лише 100 г.
• MTBF понад 50 000 годин.
• Стандартне та промислове температурне виконання.

Принцип роботи

CS-100C-M30 використовується між звичайним Ethernet-пристроєм та оптичною лінією. З одного боку до медіаконвертера підключається мережевий кабель RJ45, а з іншого — дуплексне багатомодове оптичне волокно.

Типова схема з'єднання:

Ethernet-пристрій → RJ45 → CS-100C-M30 → Multimode Fiber → CS-100C-M30 → RJ45 → Ethernet-пристрій

Таким способом можна з'єднати два віддалених Ethernet-сегменти без зміни існуючого активного обладнання.

10/100Base-TX Ethernet порт

Мідна сторона медіаконвертера використовує стандартний порт RJ45 та підтримує протоколи 10Base-T та 100Base-TX.

Для підключення використовується стандартний Ethernet-кабель категорії Cat5 або вище відповідно до EIA/TIA 568A/B.

100Base-FX оптичний інтерфейс

Оптична сторона CS-100C-M30 працює за стандартом 100Base-FX та використовує два SC-конектори для передачі та приймання сигналу.

Чому варто використовувати оптичне волокно

Стандартний Ethernet по витій парі має обмеження за довжиною лінії приблизно 100 м. Перехід на оптичне волокно дозволяє збільшити дистанцію до кілометрів і одночасно отримати додаткові переваги.

• До 2 км замість 100 м для мідного Ethernet.
• Стійкість до електромагнітних завад.
• Гальванічна ізоляція між об'єктами.
• Відсутність наведення напруги через оптичне волокно.
• Надійна передача даних між окремими будівлями та спорудами.
• Зручність використання у промисловому середовищі.

Store-and-Forward Switch Mode

CS-100C-M30 працює у режимі Store-and-Forward. Медіаконвертер приймає Ethernet-кадр, перевіряє його та передає через інший інтерфейс.

Такий принцип допомагає забезпечити стабільну передачу даних між мідним та оптичним сегментами мережі.

Підтримка великих Ethernet-кадрів

Максимальний заявлений розмір переданого пакета становить 10 240 байт. Це дозволяє використовувати пристрій у мережах, де застосовуються Ethernet-кадри збільшеного розміру.

LED-індикація

На корпусі розташовані світлодіодні індикатори, які дозволяють швидко контролювати роботу медіаконвертера.

Завдяки індикації можна швидко визначити, чи має пристрій живлення, чи встановлений Ethernet Link та чи працює оптичний канал.

Живлення 5 V DC

CS-100C-M30 використовує стандартне живлення 5 V DC. Роз'єм живлення має розмір 5.5/2.1 мм.

Низьке енергоспоживання у діапазоні 0.7–1.5 Вт дозволяє легко інтегрувати медіаконвертер у невеликі мережеві системи.

Живлення від USB

Для мобільних або компактних інсталяцій доступна можливість живлення медіаконвертера через USB-to-DC адаптер. Це дозволяє подавати живлення від сумісного USB-порту без використання окремого AC/DC блока.

Такий варіант може бути зручним для тимчасових систем, сервісних інсталяцій, невеликих комунікаційних вузлів або систем, де доступне стабільне USB-живлення.

Компактна конструкція

Однією з ключових переваг CS-100C-M30 є мінімальні габарити. Корпус має розміри лише 62.3 × 42.3 × 22 мм, а маса становить 100 г.

Це дозволяє розміщувати пристрій:

• у невеликих телекомунікаційних боксах;
• за IP-камерою;
• у системах контролю доступу;
• у промислових шафах;
• у кіосках та терміналах;
• у серверних та кросових приміщеннях;
• у компактних системах автоматизації.

Стандартне та промислове температурне виконання

CS-100C-M30 доступний для роботи як у стандартних, так і у складніших температурних умовах.

Промислове виконання дозволяє використовувати медіаконвертер у зовнішніх шафах, неопалюваних приміщеннях, транспортних та промислових системах за умови відповідного захисту корпусу від навколишнього середовища.

Повна технічна специфікація CS-100C-M30

Відеоспостереження та системи безпеки

CS-100C-M30 добре підходить для підключення віддалених Ethernet-пристроїв систем відеоспостереження та безпеки.

• IP-камери;
• відеореєстратори;
• периметральне відеоспостереження;
• паркінги;
• прохідні та КПП;
• віддалені охоронні пости;
• системи моніторингу територій.

Для багатьох IP-камер пропускної здатності 100 Мбіт/с достатньо, тому CS-100C-M30 може бути економічним рішенням для оптичного підключення камери на відстані до 2 км.

Системи контролю доступу та BMS

Медіаконвертер може використовуватися у системах, де Ethernet-пристрої розташовані далеко від центрального комутатора.

• контролери доступу;
• домофони;
• турнікети;
• ліфтові контролери;
• BMS;
• HVAC системи;
• пожежні та охоронні системи з Ethernet-інтерфейсом.

Промислові Ethernet мережі

Оптичне волокно особливо корисне на промислових підприємствах, де мідна Ethernet-лінія може піддаватися сильним електромагнітним завадам.

CS-100C-M30 може застосовуватися для підключення:

• PLC та контролерів;
• виробничого обладнання;
• промислових терміналів;
• SCADA вузлів;
• віддалених датчиків із Ethernet-шлюзами;
• кіосків та промислових ПК.

SCADA та комунальна інфраструктура

Медіаконвертер підходить для розподілених інженерних мереж, де відстані між об'єктами можуть складати сотні метрів або декілька кілометрів.

• насосні станції;
• водоканали;
• системи очищення води;
• електричні підстанції;
• енергетичні об'єкти;
• інженерний моніторинг.

Корпоративні та кампусні мережі

CS-100C-M30 дозволяє недорого з'єднати два Fast Ethernet сегменти через оптичне волокно.

• окремі корпуси підприємства;
• офісні приміщення;
• школи та університети;
• лікарні;
• склади;
• віддалені технічні приміщення;
• готелі та торгові об'єкти.

Транспорт і Smart City

Компактний розмір та можливість промислового температурного виконання роблять CS-100C-M30 придатним для розподіленої міської та транспортної інфраструктури.

• аеропорти;
• залізничні станції;
• тунелі;
• дорожні контролери;
• інформаційні табло;
• міські камери;
• Public Wi-Fi backhaul;
• Smart City системи.

Коли варто вибрати CS-100C-M30

CS-100C-M30 є оптимальним рішенням, якщо:

• обладнання має Ethernet 10/100 Мбіт/с;
• не потрібна гігабітна швидкість;
• вже прокладене багатомодове волокно;
• лінія має довжину до 2 км;
• потрібні SC-конектори;
• важливі компактні габарити;
• потрібне низьке енергоспоживання;
• необхідна робота в широкому температурному діапазоні;
• потрібне економічне рішення для переходу з RJ45 на оптику.

FAQ — поширені запитання

Яку швидкість підтримує CS-100C-M30?

Мідний порт підтримує 10/100Base-TX, а оптичний інтерфейс працює на швидкості 100 Мбіт/с за стандартом 100Base-FX.

Який тип волокна використовується?

CS-100C-M30 призначений для багатомодового волокна 50/125 або 62.5/125 мкм.

Яка робоча довжина хвилі?

Оптичний інтерфейс працює на довжині хвилі 1300 нм.

Яка максимальна дальність?

Максимальна заявлена дальність становить 2 км.

Які оптичні конектори використовуються?

Медіаконвертер оснащений дуплексним SC інтерфейсом.

Чи можна підключити CS-100C-M30 до звичайного Ethernet-комутатора?

Так. RJ45-порт підключається стандартним Ethernet-кабелем Cat5 або вище до комутатора, маршрутизатора, IP-камери, контролера або іншого Ethernet-пристрою.

Чи можна живити медіаконвертер від USB?

Так. Пристрій працює від 5 V DC, а для USB-живлення може використовуватися відповідний USB-to-DC адаптер.

Яке енергоспоживання?

Споживана потужність становить лише 0.7–1.5 Вт.

Чи є промислова температурна версія?

Так. Стандартне виконання працює при температурі −10...+55 °C, а промислове — −40...+80 °C.

Чи підходить пристрій для IP-камер?

Так. Якщо камері достатньо Fast Ethernet 100 Мбіт/с, CS-100C-M30 є компактним рішенням для передачі її Ethernet-трафіку через оптичне волокно на відстань до 2 км.

Чи підтримує пристрій PoE?

Ні. CS-100C-M30 передає Ethernet-дані, але не забезпечує PoE-живлення підключеного Ethernet-пристрою.

Чи можна використовувати його для одномодового волокна?

Ні. CS-100C-M30 у цій конфігурації призначений для багатомодового волокна. Для одномодових ліній необхідно використовувати відповідну модель медіаконвертера.

Підбір рішення

OPTOKON CS-100C-M30 — компактний та економічний Fast Ethernet медіаконвертер для побудови оптичних мереж зі швидкістю 100 Мбіт/с. Він забезпечує простий перехід між 10/100Base-TX та 100Base-FX, передачу даних по багатомодовому волокну на відстань до 2 км та стабільну роботу у стандартних або промислових температурних умовах.

Модель особливо добре підходить для IP-відеоспостереження, контролю доступу, автоматизації будівель, SCADA, промислових Ethernet мереж, транспортної та міської інфраструктури, де не потрібна гігабітна пропускна здатність.
