Оптичні конектори

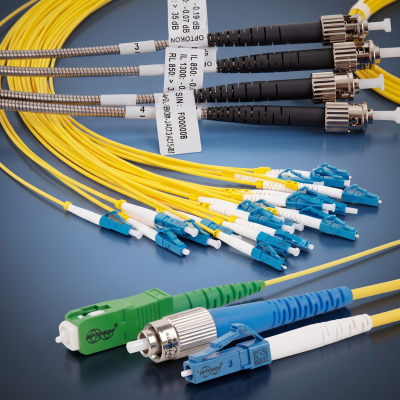

Волоконно-оптичний конектор (оптичний роз'єм) - елемент мережі ВОЛЗ, який застосовують для закінчення оптоволокна й оптичного кабелю для подальшого їхнього під'єднання до пасивних або активних елементів волоконно-оптичних ліній зв'язку ВОЛЗ. Компанія OPTOKON виробляє понад 20 типів оптичних конекторів. У даному розділі представлені найбільш використовувані та основні типи оптичних конекторів: FC, конектор SC, ST, LC, MU типу, а також конектор швидкого монтажу Quick-Cure (fast конектор). Основою оптичного конектора є ферула (сердечник) з каналом посередині. Ферули виготовляють із високоякісної кераміки, що дає змогу зберегти волокно під час багаторазового використання. Діаметр каналу залежить від типу оптичного волокна: одномодове волокно або багатомодове волокно. Для одномодового - 125 - 127 мкм, багатомодового - 127 - 130 мкм. Для більшості типів оптичних конекторів діаметр сердечника дорівнює 2,5 мм, але в сучасних оптичних конекторах типу LС, MU, використовують діаметр 1.25 мм. Оптичне волокно щільно фіксується в роз'ємі клейовим способом, а торець сердечника полірується до необхідної якості полірування.

Адаптер голого волокна використовується для швидкого механічного підключення до оптичного одномодового або багатомодового волокна з первинним покриттям діаметром 0,25 мм. Здебільшого оптичні розетки такого типу використовують для тимчасового підключення оптичного кабелю до мережі. А основне його застосування, це відновлення працездатності оптичної лінії на деякий час і вхідний контроль оптоволокна. Вони являють собою оптоволоконні конектори багаторазового монтажу і використовуються під час ремонту або оптичних вимірювань (проведення тестів). Адаптер голого волокна складається зі спеціального пристрою, який затискає волокно й утримує його в буферному покритті діаметром 0,9 мм, а також з оптичного конектора певного типу. Такі адаптери використовуються для найпоширеніших типів конекторів FC, SC.

Конектори швидкого монтажу (FAST конектори) - традиційно використовуються в польових умовах для швидкого монтажу оптичного конектора потрібного типу на оптичний кабель або оптичне волокно. Існує кілька технологій фаст конекторів - гелеві конектори (Optokon QuickCure), зварні конектори (Optokon SpliceOnConnector) або механічні конектори.
