Сплайс-панелі серії WST — це професійні рішення для організації, захисту та комутації волоконно-оптичних з’єднань в інфраструктурі мовлення, телекомунікацій і студійних систем. Обладнання розроблене компанією Optokon як модульні інтерфейсні панелі для роботи з гібридними SMPTE-кабелями, оптичними лініями та роз’ємами LEMO, забезпечуючи надійне з’єднання і зручність обслуговування в польових і стаціонарних умовах.
Призначення та сфера застосування
- Телевізійні студії та мобільні ПТС (OB vans)
- Broadcast і HD/4K відеовиробництво
- Інфраструктура передачі даних і сигналів
- Підключення камер через SMPTE гібридні кабелі
- Монтаж у стійки та серверні шафи
- Тимчасові інсталяції та проєкти з польовим монтажем
Сплайс-панелі забезпечують безпечне розміщення зварок, акуратне укладання волокна та інтерфейс між кабелями й обладнанням, зберігаючи оптимальні радіуси вигину та знижуючи ризик пошкоджень.

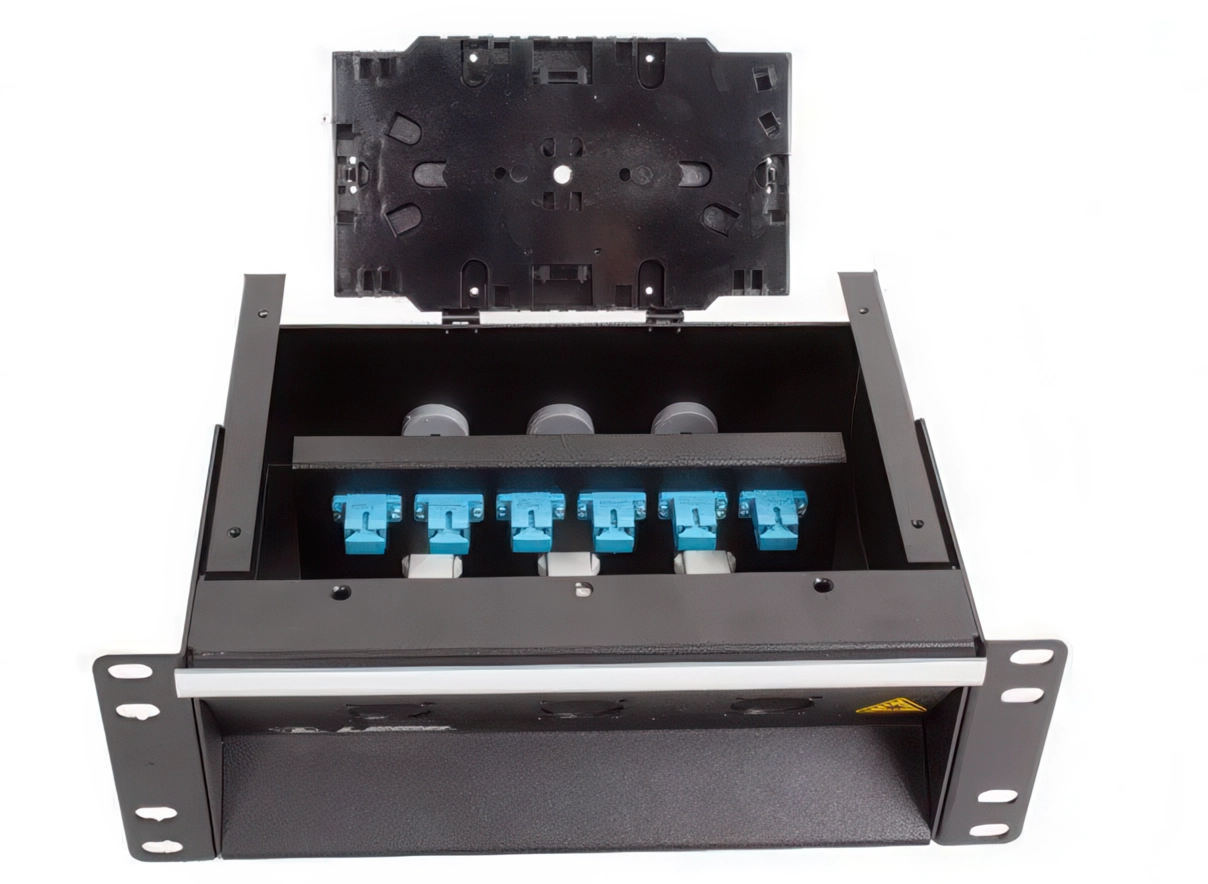

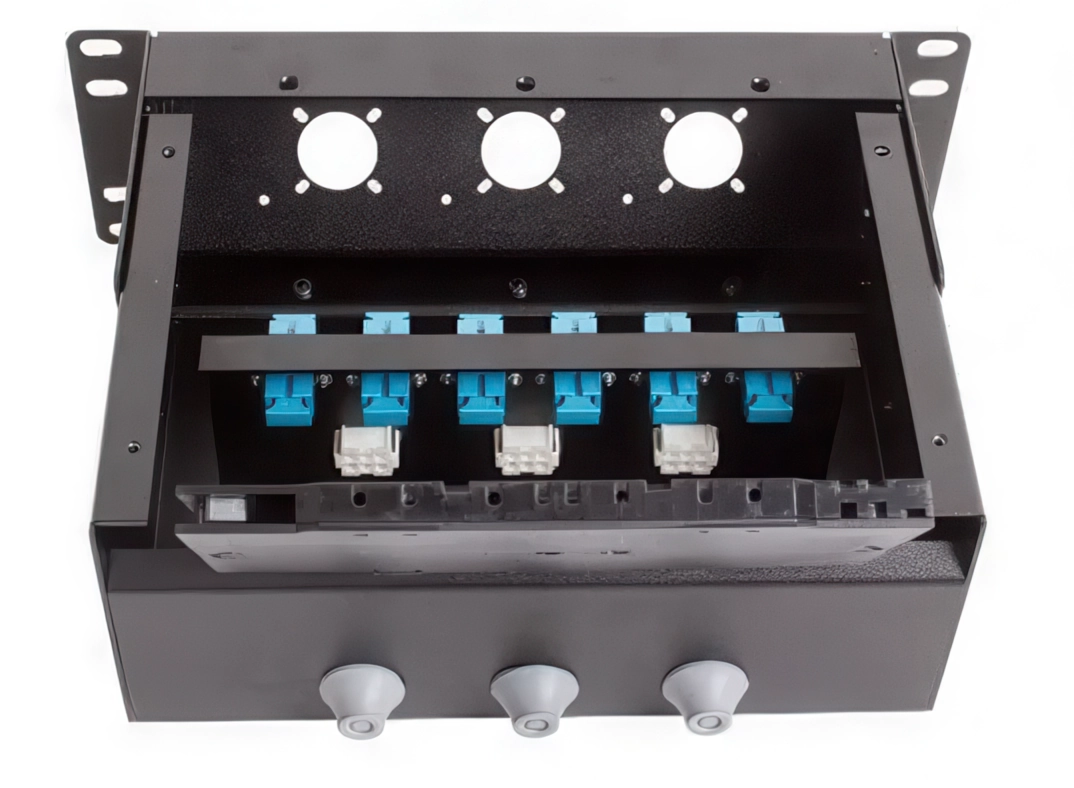

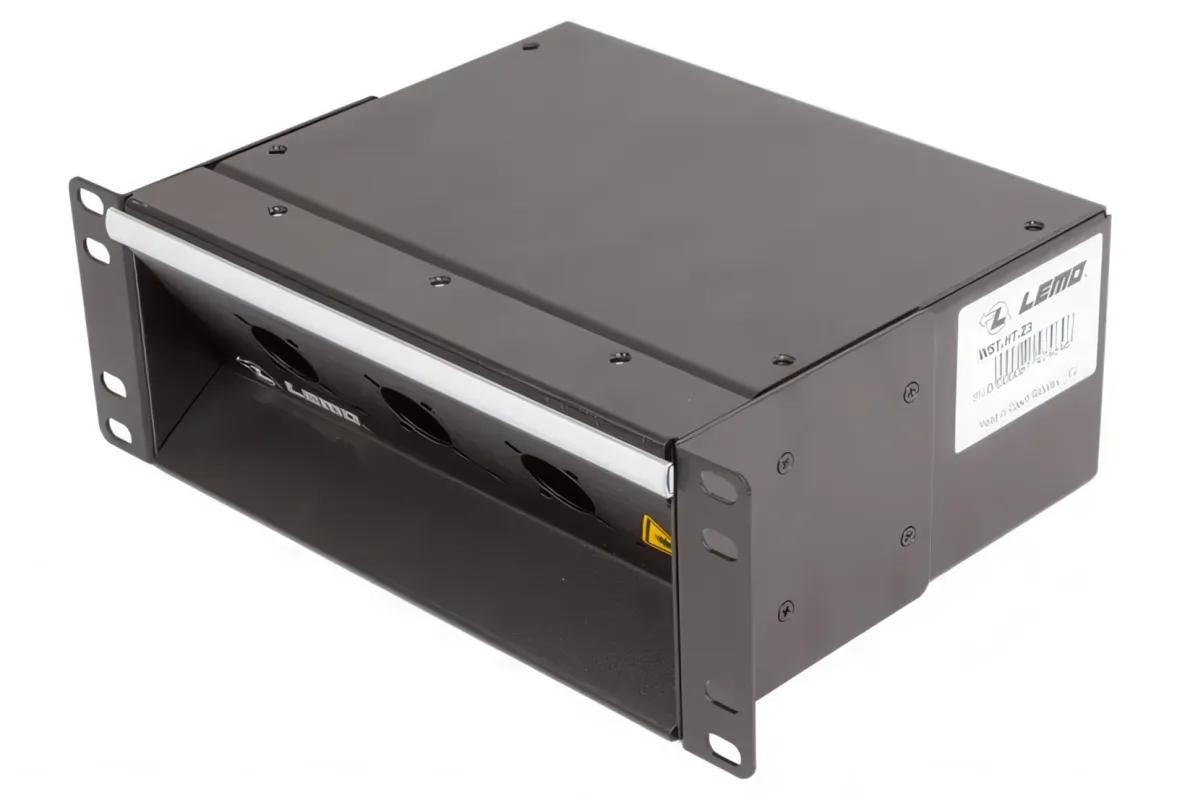

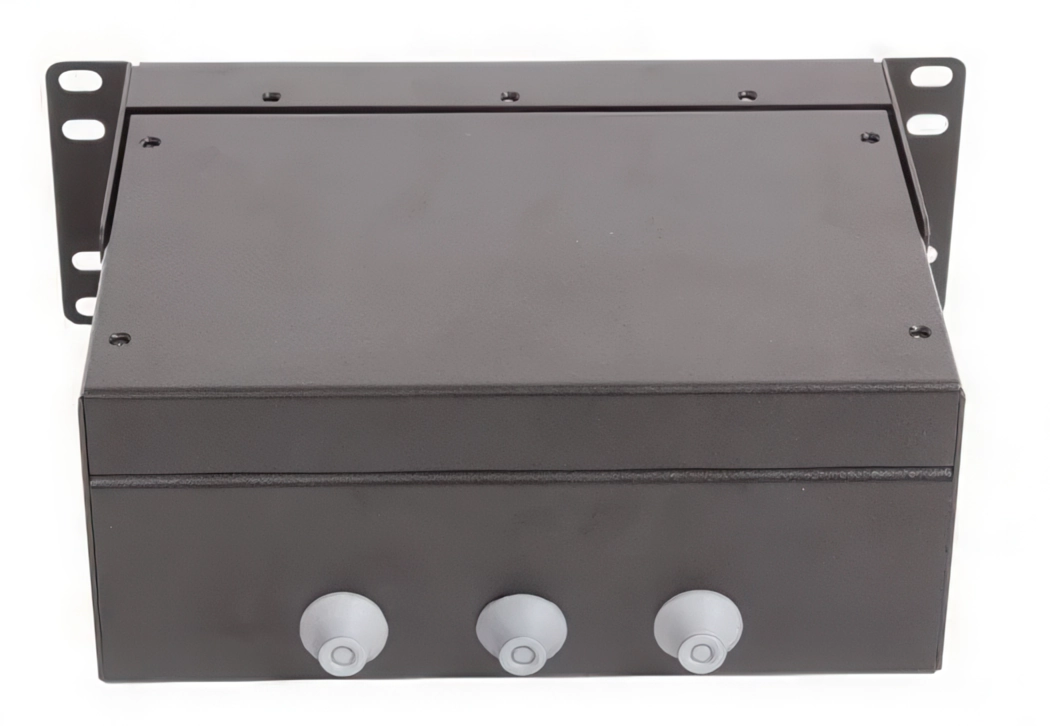

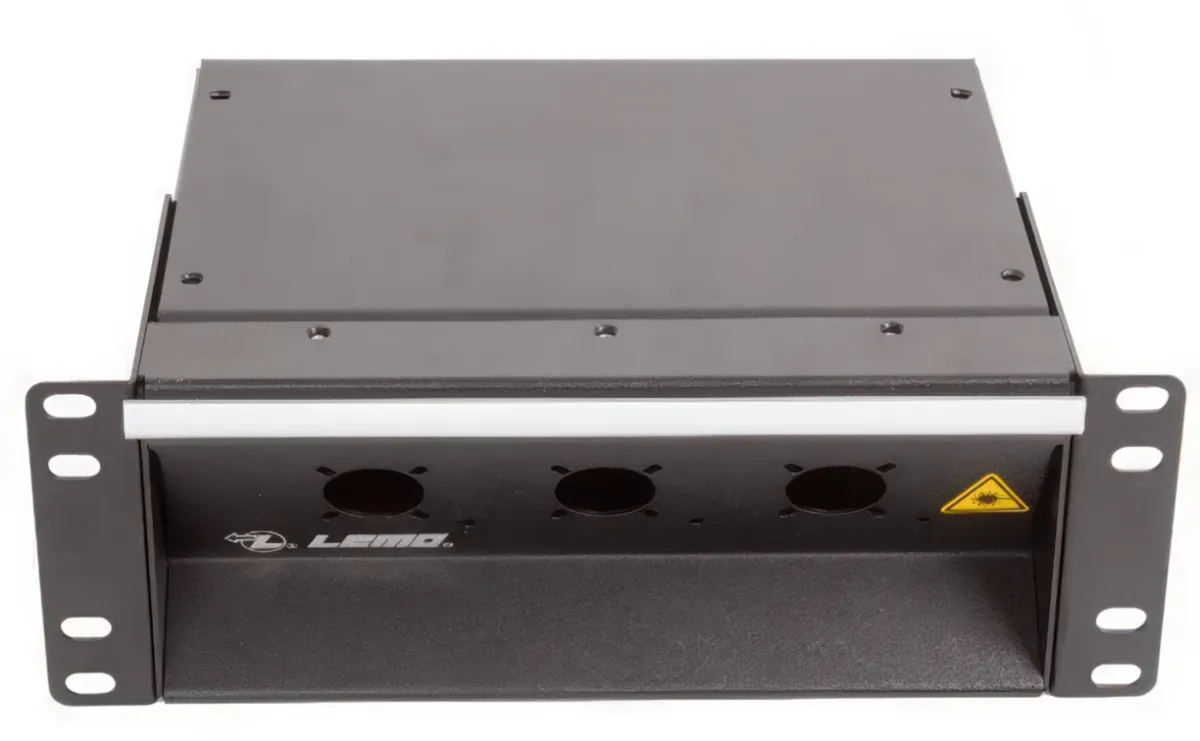

WST.HT — Compact Splice Tray
Що це за товар
Компактна сплайс-панель формату 2U Half Rack зі зменшеною глибиною, призначена для організації оптичних з’єднань в умовах обмеженого простору. Конструкція орієнтована на роботу з SMPTE гібридними кабелями та роз’ємами LEMO, що робить її особливо затребуваною в мобільних студіях і системах мовлення.
Основні характеристики
- Компактне шасі з алюмінієво-магнієвого сплаву ENAW-5754
- Модульна конфігурація для різних завдань
- Підтримка до кількох SMPTE інтерфейсів
- Зручний доступ до внутрішніх компонентів
- Вбудована система розводки з оптимальними радіусами вигину
- Можливість польової термінації (fusion splice)
- Монтаж у 2U half-rack системи
- Порошкове покриття RAL 9005 (чорний)
Технічні параметри
| Параметр | Значення |
|---|---|
| Форм-фактор | 2U Half Rack |
| Глибина | ~180 мм |
| Габарити | 88 × 267 × 180 мм |
| Вага | ~1.2 кг |
| Типи конекторів | LC-duplex, SC, E2 |
| Матеріал | Алюміній-магній |
Особливості та переваги
- Ідеальна для мобільних рішень з обмеженою глибиною стійки
- Швидка конфігурація під конкретний проєкт
- Висока механічна міцність
- Оптимізована для broadcast-середовища
- Мінімізація втрат і захист зварок

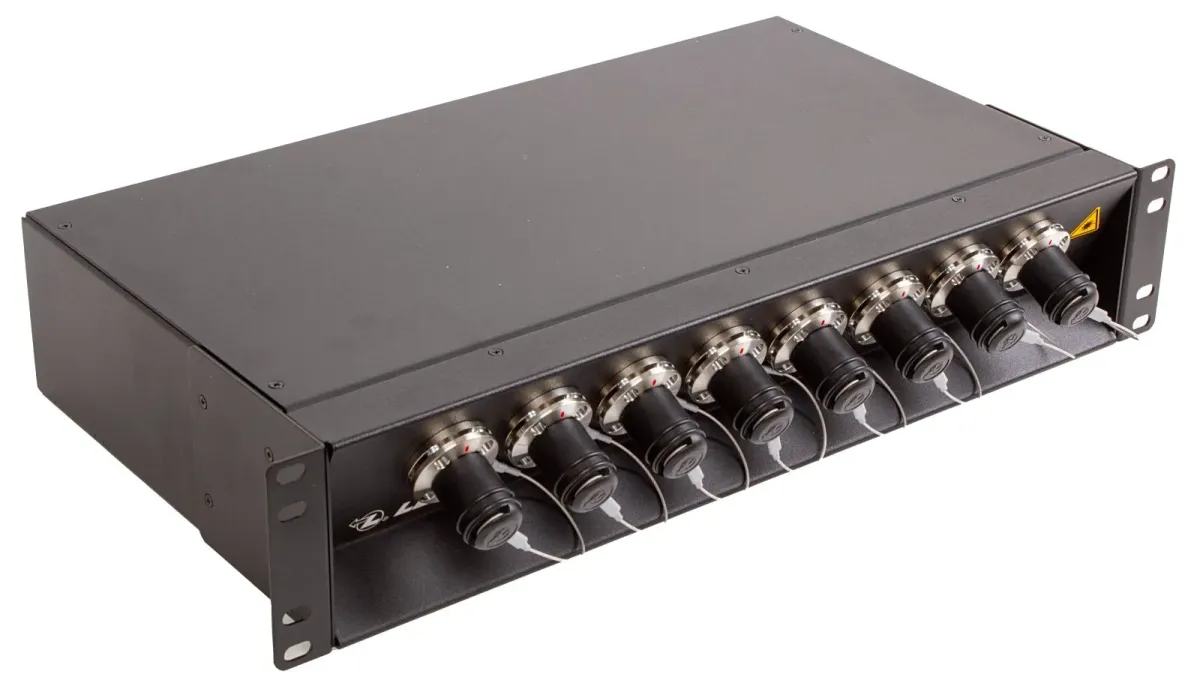

WST.ST — Splice Tray (Rack Mount)
Що це за товар
Повнорозмірна 19-дюймова сплайс-панель 2U, призначена для більш масштабних інсталяцій з великою кількістю з’єднань. Використовується як інтерфейсна панель для SMPTE гібридних кабелів і оптичних ліній у студіях і серверних.
Основні характеристики
- Монтаж у стандартну 19” стійку
- Модульна архітектура для гнучкої конфігурації
- Використання стандартних компонентів для простого обслуговування
- Підтримка SMPTE інтерфейсів і роз’ємів LEMO
- Сертифікація та тестування виробником конекторів
- Можливість модернізації системи
Технічні параметри
| Параметр | Значення |
|---|---|
| Форм-фактор | 2U 19” |
| Габарити | 88 × 483 × 250 мм |
| Вага | ~2.5 кг |
| Типи конекторів | LC-duplex, SC, E2 |
| Застосування | Rack installations |
Особливості та переваги
- Більша ємність порівняно з HT-версією
- Підходить для стаціонарних інфраструктур
- Зручне обслуговування та апгрейд
- Висока надійність при інтенсивній експлуатації
Відмінності WST.HT vs WST.ST
| Критерій | WST.HT | WST.ST |
|---|---|---|
| Форм-фактор | 2U Half Rack | 2U 19” |
| Глибина | Компактна | Стандартна |
| Застосування | Мобільні системи | Стаціонарні |
| Ємність | Середня | Висока |
| Вага | Легка | Більш важка |
| Простір | Економить місце | Потребує стійку |
Чим відрізняються від аналогічних рішень виробника
Порівняно зі звичайними касетами або міні-треями Optokon:
- WST — це повноцінні інтерфейсні панелі, а не просто касети зберігання
- Підтримка SMPTE і LEMO — орієнтовані на broadcast
- Модульність і польова конфігурація
- Робота з гібридними кабелями (оптика + живлення)
- Вищий рівень механічного захисту
Переваги серії WST
- Професійний рівень для мовлення та телекомунікацій
- Надійний захист оптичних з’єднань
- Гнучкість конфігурації
- Зручність монтажу та обслуговування
- Сумісність з індустріальними стандартами
FAQ
Що робить сплайс-панель?
Вона забезпечує безпечне розміщення зварок оптоволокна, організацію кабелів і інтерфейс підключення обладнання.
Чи можна використовувати в мобільних студіях?
Так, особливо модель WST.HT — вона розроблена для мобільних і польових умов.
Чи підходить для SMPTE кабелів?
Так, панелі розраховані на роботу з SMPTE гібридними кабелями та роз’ємами LEMO.
Чи можна виконувати зварювання на місці?
Так, передбачена можливість польової термінації за допомогою fusion splicer.
У чому головна відмінність моделей?
HT — компактна, ST — повнорозмірна з більшою ємністю.
Для яких задач краще WST.ST?
Для стаціонарних студій, серверних і великих інсталяцій.
