OPTOKON MCS-02 / MCS-04 — польове механічне з’єднання для ремонту тактичних оптичних кабелів

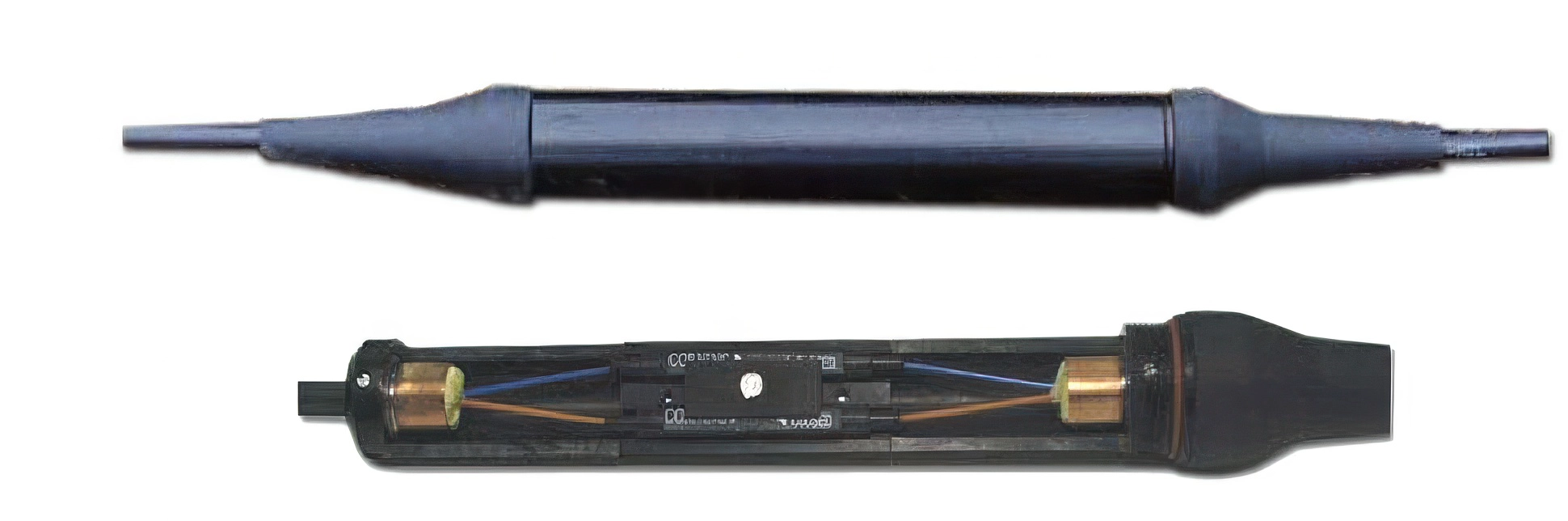

OPTOKON MCS (Mini Cable Splice) — компактна система для швидкого ремонту та постійного з’єднання пошкоджених тактичних волоконно-оптичних кабелів без використання зварювального апарата. Серія призначена для роботи безпосередньо у польових умовах, де важливі швидкість відновлення лінії, мінімальна кількість обладнання та висока механічна надійність готового з’єднання.
В основі MCS використовується перевірена технологія mechanical splice. Підготовлені оптичні волокна механічно з’єднуються всередині компактного захищеного корпусу, тому для виконання ремонту не потрібні електроживлення, нагрів або складна процедура термінації. Це особливо важливо для військових підрозділів, аварійних служб, broadcast-команд та інших користувачів, які повинні відновити оптичну лінію без доступу до стаціонарної лабораторії.
Серія доступна у двох основних виконаннях: MCS-02 для 2-волоконних оптичних кабелів та MCS-04 для кабелів з кількістю волокон до 4. Підтримуються як singlemode, так і multimode волокна.
Швидке відновлення оптичної лінії у польових умовах
Пошкодження тактичного кабелю в польовій мережі може призвести до втрати зв’язку між вузлами, командними пунктами, мережевим обладнанням або системами передачі даних. Використання стандартного fusion splicer у таких умовах не завжди можливе: потрібні живлення, відповідне робоче місце, додаткове обладнання та більше часу.
MCS-02 та MCS-04 створені саме для таких ситуацій. Після локалізації пошкодженої ділянки кабель підготовлюється, волокна механічно з’єднуються, силові арамідні елементи кабелю фіксуються всередині корпусу, після чого система формує компактне та захищене постійне з’єднання.
Основні переваги OPTOKON MCS
- Польовий ремонт без fusion splicer — не потрібен зварювальний апарат.
- Не потребує електроживлення — ремонт можна виконувати далеко від стаціонарної інфраструктури.
- Не потребує нагрівання — використовується стандартна технологія mechanical splice.
- Singlemode та Multimode — одна концепція системи для різних типів оптичного волокна.
- До 4 волокон — підтримка типових маловолоконних тактичних кабелів.
- IP67 для MCS-04 — захищене виконання після правильного монтажу.
- Фіксація силових елементів кабелю через aramid yarn для механічно надійного з’єднання.
- Компактна конструкція — готове з’єднання залишається невеликим і зручним для польового використання.
- Повна польова ремонтопридатність — система спеціально розроблена для обслуговування поза лабораторією.
- Постійний ремонт — рішення може залишатися частиною кабельної лінії після відновлення.
- Низька вартість відновлення — витратні елементи та splice units можна поповнювати окремо.
MCS-02 та MCS-04 — доступні виконання
| Параметр | MCS-02 | MCS-04 |
|---|---|---|
| Тип виробу | Mini Cable Splice | Mini Cable Splice |
| Кількість волокон | 2 | 1–4 |
| Тип волокна | Singlemode / Multimode | Singlemode / Multimode |
| Технологія з’єднання | Mechanical splice | Mechanical splice |
| Fusion splicer | Не потрібен | Не потрібен |
| Електроживлення під час ремонту | Не потрібне | Не потрібне |
| Нагрівання | Не потрібне | Не потрібне |
| Польова ремонтопридатність | Так | Так |
| Основне призначення | 2-волоконні тактичні оптичні кабелі | Тактичні оптичні кабелі до 4 волокон |
| Тип ремонту | Постійне механічне з’єднання | Постійне механічне з’єднання |
MCS-04 — основна модель серії
OPTOKON MCS-04 — найбільш універсальне виконання Mini Cable Splice, розраховане на оптичні тактичні кабелі з кількістю волокон від 1 до 4.
Після підготовки кабелю його силові елементи з арамідних ниток використовуються для механічної фіксації всередині splice unit. Це дозволяє передавати механічне навантаження через конструкцію з’єднувача, а не безпосередньо на оптичні волокна.
Виробник заявляє для MCS-04 ступінь захисту IP67. У поєднанні з компактною геометрією це дозволяє використовувати систему у складних польових умовах, включаючи тимчасово розгорнуті військові та спеціалізовані мережі.

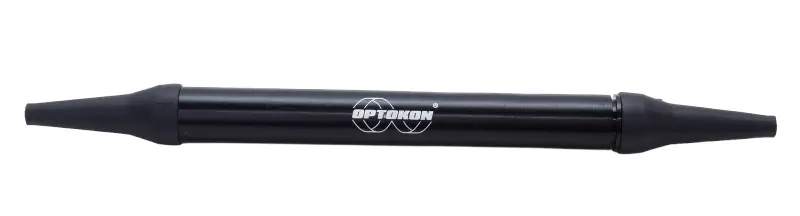

Компактні габарити MCS-04
Однією з ключових переваг Mini Cable Splice є невеликий розмір готового з’єднання. За актуальною документацією MCS-04 має приблизну довжину 260 мм та максимальний діаметр корпусу близько 20 мм.
| Параметр | MCS-04 |
|---|---|
| Довжина | приблизно 260 мм |
| Максимальний діаметр | приблизно Ø20 мм |
| Кількість волокон | 1–4 |
| Тип волокна | Singlemode / Multimode |
| Ступінь захисту | IP67 |
| Тип splice | Mechanical splice |
Як виконується ремонт кабелю
Система MCS спрощує процедуру відновлення тактичної оптичної лінії, однак для якісного з’єднання волокна повинні бути правильно підготовлені. Для цього використовується польовий ремонтний комплект OMK-SR-MCS.
- Визначається пошкоджена ділянка кабелю.
- Кабель готується до ремонту — видаляються пошкоджені частини та відкривається доступ до волокон і силових елементів.
- Оптичні волокна очищуються та сколюються відповідними інструментами.
- Волокна встановлюються у mechanical splice та механічно з’єднуються.
- Арамідні силові елементи фіксуються у конструкції MCS.
- Корпус закривається та герметизується, формуючи компактне польове з’єднання.
Таким чином, для відновлення лінії не потрібні fusion splicer, електромережа або процедура термічного зварювання волокон.
OMK-SR-MCS — комплект для польового ремонту
MCS-04 постачається у складі комплекту OMK-SR-MCS, який містить необхідне обладнання та витратні матеріали для виконання польового ремонту.
Комплект розміщується у міцному транспортному кейсі та підготовлений для використання безпосередньо на місці пошкодження. Після використання splice units, запасні частини та витратні матеріали можуть поповнюватися окремо.
Переваги такого підходу
- один комплект може використовуватися для багаторазових ремонтних робіт;
- не потрібно кожного разу купувати повний набір;
- можна поповнювати тільки використані splice units та consumables;
- транспортний кейс захищає інструменти під час перевезення;
- комплект зручно зберігати у машині зв’язку, командному пункті або аварійному комплекті.
Mechanical Splice або Fusion Splice?
MCS не призначений для повної заміни стандартного зварювання оптичного волокна у всіх ситуаціях. Його головна перевага — можливість швидко виконати якісний ремонт там, де fusion splicer використовувати складно або неможливо.
| Параметр | MCS Mechanical Splice | Fusion Splice |
|---|---|---|
| Потрібне електроживлення | Ні | Так |
| Потрібен fusion splicer | Ні | Так |
| Робота у польових умовах | Спеціально призначений для цього | Можлива, але потребує додаткового обладнання |
| Швидкість розгортання ремонтного місця | Висока | Потрібна підготовка робочого місця |
| Тип з’єднання | Механічний | Термічне зварювання |
| Основний сценарій | Оперативний польовий ремонт | Монтаж та стаціонарний професійний ремонт |
Для яких кабелів підходить MCS
Система орієнтована насамперед на тактичні оптичні кабелі малої волоконності, які використовуються для швидкого польового розгортання мереж передачі даних.
- 2-волоконні tactical fiber optic cables — MCS-02;
- 1–4-волоконні tactical fiber optic cables — MCS-04;
- Singlemode оптичні кабелі;
- Multimode оптичні кабелі;
- військові польові кабельні лінії;
- тимчасові broadcast та спеціалізовані мережі.
Типові сфери застосування
Військові комунікації
MCS може входити до польового ремонтного комплекту підрозділів зв’язку та використовуватися для швидкого відновлення тактичних оптичних ліній між мережевими вузлами.
Мобільні командні пункти
При пошкодженні кабелю між польовими вузлами оператор може виконати ремонт без транспортування кабелю до спеціалізованої майстерні.
Broadcast
Польові оптичні лінії телебачення та професійних трансляцій також можуть потребувати оперативного ремонту далеко від стаціонарних сервісних центрів.
Внутрішні support structures
Система підходить для спеціалізованої інфраструктури, де необхідно мати автономну можливість ремонту оптичної кабельної лінії.
Аварійні та резервні мережі
MCS може використовуватися як частина аварійного набору для швидкого відновлення критичних оптичних каналів після механічного пошкодження кабелю.
Чому mechanical splice зручний саме для тактичного кабелю
Тактичні кабелі регулярно розгортаються, змотуються на барабани, переміщуються по місцевості та піддаються механічним навантаженням. Навіть дуже міцний кабель може бути випадково пошкоджений транспортом, будівельною технікою або іншими зовнішніми факторами.
У такій ситуації важливо не тільки відновити оптичний сигнал, але й зробити це швидко. MCS дозволяє створити компактну ремонтну секцію без складного електронного обладнання та повернути лінію в роботу без значної затримки.
Ключові характеристики серії
| Характеристика | Опис |
|---|---|
| Серія | OPTOKON MCS — Mini Cable Splice |
| Моделі | MCS-02 / MCS-04 |
| Кількість волокон | 2 або до 4 залежно від виконання |
| Волокно | Singlemode / Multimode |
| Метод з’єднання | Standard mechanical splice |
| Живлення | Не потрібне |
| Нагрівання | Не потрібне |
| Польовий ремонт | Так |
| IP protection | IP67 для MCS-04 |
| Основне застосування | Military communications, broadcast, internal support structures |
| Ремонтний комплект | OMK-SR-MCS |
Як вибрати MCS-02 або MCS-04
- MCS-02 — якщо необхідно ремонтувати стандартні 2-волоконні тактичні кабелі.
- MCS-04 — якщо потрібна універсальність для кабелів з кількістю волокон від 1 до 4.
- Для польової ремонтної групи доцільно використовувати повний комплект OMK-SR-MCS з інструментами та витратними матеріалами.
FAQ — поширені запитання
Що таке OPTOKON MCS?
MCS — це Mini Cable Splice, компактна система механічного з’єднання для польового ремонту тактичних оптичних кабелів.
Чим відрізняються MCS-02 та MCS-04?
MCS-02 призначений для 2-волоконних кабелів, а MCS-04 — для оптичних кабелів з кількістю волокон до 4.
Чи потрібен зварювальний апарат?
Ні. MCS використовує mechanical splice technology, тому fusion splicer для ремонту не потрібен.
Чи потрібна електроенергія?
Ні. Сам процес з’єднання не потребує електроживлення або нагрівання, що є однією з головних переваг MCS у польових умовах.
Чи потрібні інструменти?
Так. Волокна необхідно правильно підготувати, очистити та сколоти. Для цього MCS-04 пропонується у складі польового комплекту OMK-SR-MCS з необхідним tooling та consumables.
Чи можна використовувати MCS для singlemode?
Так. Система підтримує як singlemode, так і multimode оптичні волокна.
Це тимчасовий чи постійний ремонт?
Виробник позиціонує Mini Cable Splice як рішення для permanent repair тактичного оптичного кабелю.
Який ступінь захисту MCS-04?
Для правильно змонтованого MCS-04 виробник заявляє ступінь захисту IP67.
Чи можна повторно використовувати ремонтний комплект?
Так. Інструментальний комплект використовується багаторазово, а splice units, запасні частини та витратні матеріали можуть поповнюватися у міру використання.
Де найчастіше використовується MCS?
Основні сфери застосування — військові системи зв’язку, broadcast та спеціалізовані внутрішні support structures, де необхідне швидке відновлення оптичного кабелю без стаціонарної ремонтної бази.
Польовий ремонт тактичних оптичних кабелів OPTOKON
OPTOKON MCS-02 та MCS-04 дозволяють створити автономну систему відновлення тактичної волоконно-оптичної мережі без використання дорогого fusion splicer. Компактність, стандартна mechanical splice technology, підтримка singlemode і multimode волокон та польова ремонтопридатність роблять MCS практичним рішенням для військових, аварійних і професійних мобільних мереж.
Для регулярного обслуговування польових кабельних систем рекомендується комплект OMK-SR-MCS, який містить необхідні інструменти, splice units та витратні матеріали для виконання ремонту безпосередньо на місці пошкодження.
