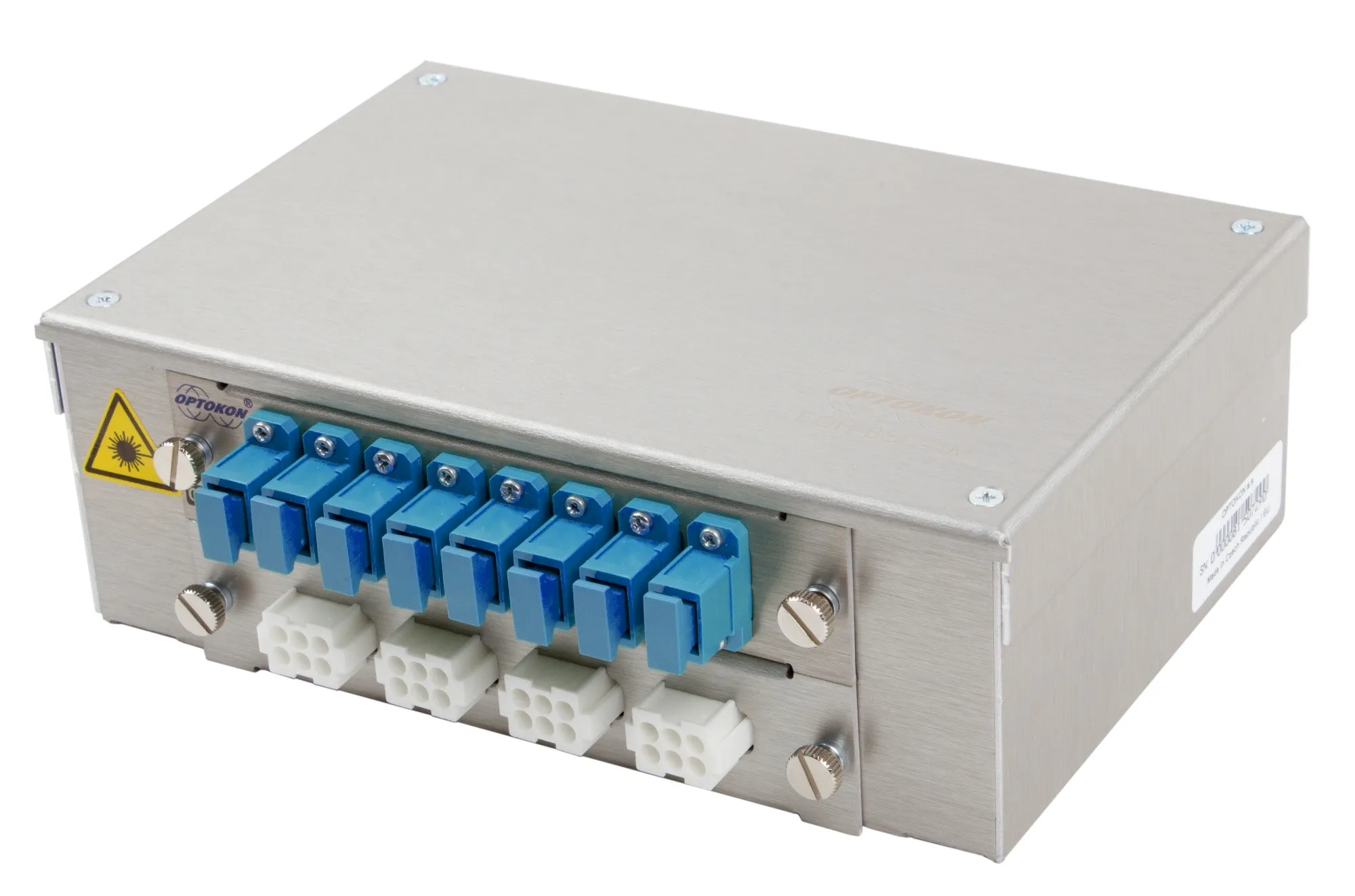

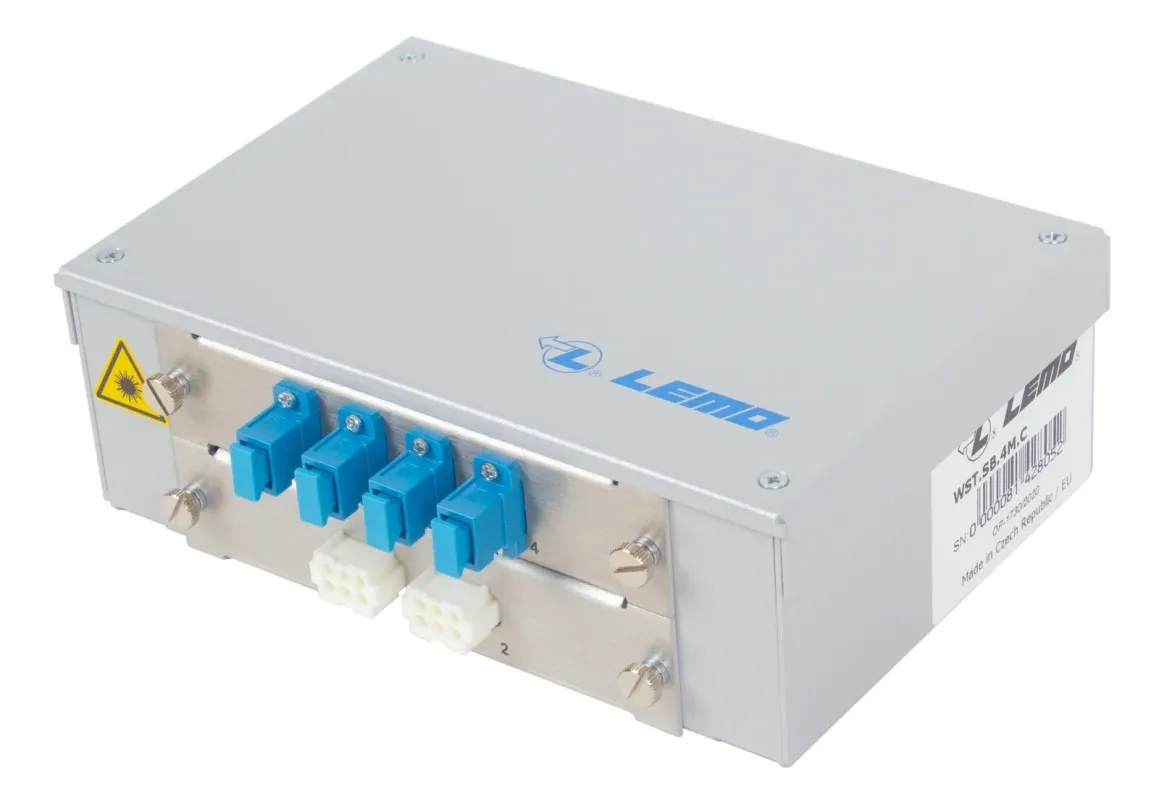

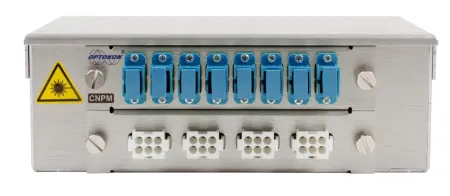

Hybrid terminal (HT) fiber optic wall box — компактний внутрішній настінний сплайс-бокс для волоконно-оптичних гібридних кабелів. Ця спеціалізована шафа призначена для акуратного підключення, зварювання та захисту гібридних оптичних з’єднань з одночасним виведенням силових контактів в єдиному корпусі. Вона забезпечує зручне розміщення гібридних волоконно-оптичних конекторів і елементів живлення всередині приміщень, особливо у випадках, коли потрібна компактна, надійна та професійна організація комутацій.
Основні сфери застосування
- монтаж і обслуговування гібридних оптичних ліній зв’язку з виведенням живлення;
- використання в інфраструктурі мовлення, телерадіокомунікацій і дата-центрах;
- встановлення всередині стінових коробів і панелей зв’язку з обмеженою глибиною (від 15 см);

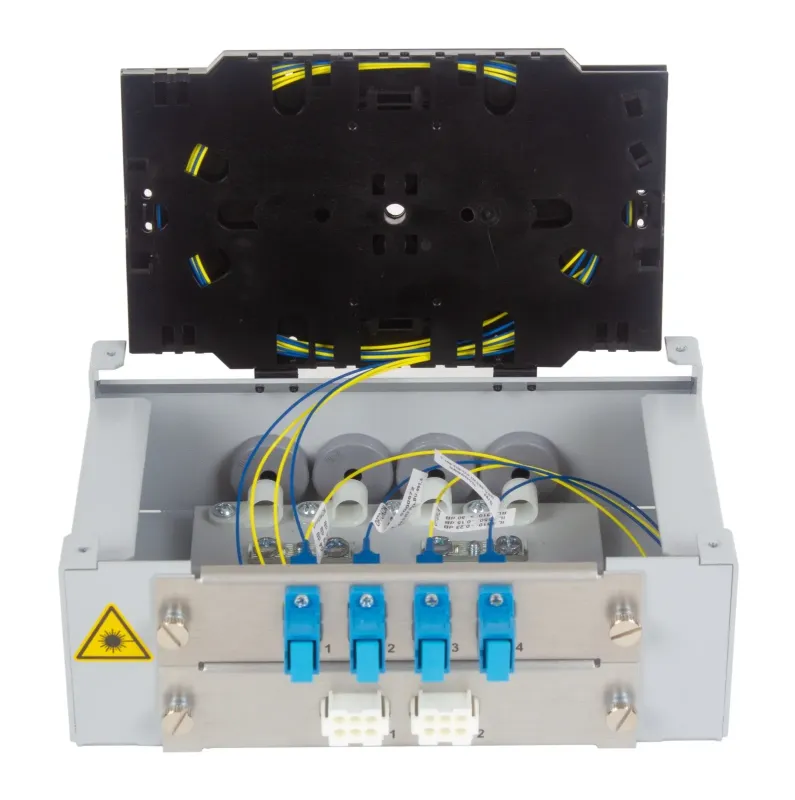

- сплайс і зберігання до 4 оптичних гібридних пігтейлів з адаптерами;
Характеристики
| Параметр | Значення |
|---|---|
| Підтримка оптичних з’єднань | до 4 LEMO 3K.93C з адаптерами SC/DLC або іншими типами (LC, E2 та ін.) |
| Конектори живлення | 4 шт. MATE-N-LOK (6-контактні) |
| Матеріал корпусу | Преміум-алюміній ENAW-5005 H14 |
| Зовнішній вигляд | Нержавіюча сталь (відчуття якості) |
| Розміри (Ш×В×Г) | 180 × 65 × 140 мм |
| Вага | ~0,45 кг |
| Тип монтажу | Настінний, всередині приміщень |
| Мінімальна глибина встановлення | 150 мм |
Особливості
- Модульна система — проста інтеграція з різними адаптерами для оптики.
- Компактність і мала вага — підходить для обмеженого простору.
- Захист з’єднань — надійне кріплення кабелів і захист оптики та живлення.
- Легкість монтажу — швидко та зручно кріпиться на стіну.
- Змінні панелі адаптерів — можливість встановлення різних типів роз’ємів.
- Преміальні матеріали — алюміній підвищеної міцності та естетичний зовнішній вигляд.
Відмінності від аналогів
У порівнянні з простішими розподільчими сплайс-боксами (наприклад, стандартними коробками для 8-24 волокон ), дана модель:
- розроблена спеціально для гібридних кабелів з живленням і оптикою одночасно;
- має вивід живлення MATE-N-LOK — що рідко зустрічається у простих сплайсерних шафах;
- дозволяє використовувати різні адаптери оптики (SC, LC, E2 та ін.), забезпечуючи гнучкість під різні завдання;
FAQ
П: Що таке гібридний сплайс-бокс і де він використовується?
В: Це настінна шафа для акуратної комутації гібридних з’єднань, що поєднують оптику та живлення. Використовується у мовних мережах, у дата-центрах і там, де потрібно об’єднати сигнальні та силові кабелі.
П: Скільки оптичних з’єднань можна підключити?
В: До 4 оптичних LEMO 3K.93C пігтейлів з адаптерами різного типу.
П: Чи можна встановити інші типи адаптерів?
В: Так — корпус підтримує змінні панелі для SC, LC, E2 та інших стандартів.
П: Де краще встановлювати?
В: Усередині приміщень на стіну або всередині комутаційних панелей за мінімальної глибини 15 см.
П: З яких матеріалів виготовлено корпус?
В: Корпус виготовлений із легкого, але міцного алюмінію.
