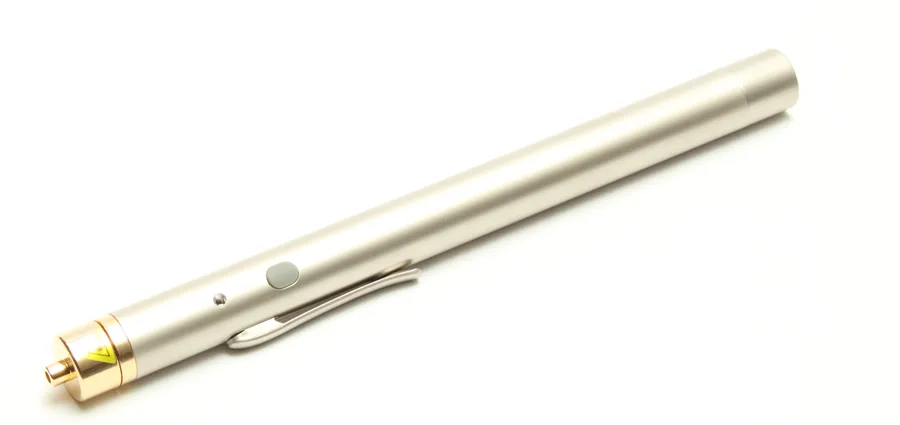

VSP-03 Visible Pen – Laser Diode — це портативний візуальний лазерний індикатор для тестування та ідентифікації оптичних волокон (singlemode і multimode). Призначений для швидкої перевірки без складних приладів, використовується під час монтажу, діагностики та обслуговування оптичних мереж. Малий розмір корпусу та універсальні адаптери роблять його зручним для щоденного використання техніком.
Технічні параметри
Параметр | Значення |
Довжина хвилі лазера | 630–680 нм (видиме світло) |
Вихідна потужність (singlemode) | ≥ 0.3 мВт |
Вихідна потужність (multimode) | ≥ 1.0 мВт |
Дальність дії | до 5 км |
Режими роботи | CW (безперервний), Pulsed (імпульсний), ON/OFF |
Клас лазера | Class 3R |
Живлення | 2× AAA батарейки |
Робоча температура | –10 °C до +50 °C |
Температура зберігання | –40 °C до +70 °C |
Розміри (довжина) | 168 ± 2 мм |
Діаметр корпусу | 13.5 мм |
Сумісні з’єднувачі | 2.5 мм (E2000, FC, SC, ST, LSA…) та 1.25 мм (LC, MU, LX5…) |
Особливості моделі
Основні переваги
- Універсальність адаптерів — працює з популярними типами оптичних конекторів без додаткового обладнання.
- Компактність і мобільність – кишеньковий розмір для роботи в полі.
- Режими освітлення – можна вибирати між безперервним сигналом, імпульсами або простим вмиканням/вимиканням для зручності.
- Великі температурні межі – пристрій стабільно працює в широкому діапазоні зовнішніх умов.
- Проста експлуатація – одна кнопка вибору режимів роботи, індикатор світлодіода.
Призначення та застосування
Де використовується:
- Огляд цілісності оптичного волокна
- Пошук обривів, несправностей, переплутаних трас
- Ідентифікація окремих волокон при прокладанні
- Перевірка та тестування перед вимірюваннями іншими приладами
Простий і швидкий спосіб перевірити безладдя на лінії до встановлення OTDR або іншого більш точного обладнання.
Зауваження щодо безпеки
Лазерний промінь може зашкодити очам, тому:
- Ніколи не дивитися в промінь
- Не спрямовувати на людей, тварин чи відбиваючі поверхні
- Не використовувати як іграшку
- Дотримуватися стандартів безпеки лазерних пристроїв (для Class 3R)
FAQ — Часті запитання
Що таке Visible Pen – Laser Diode?
Це портативний лазерний індикатор для швидкої перевірки оптичних волокон та з’єднань.
Які види волокон він підтримує?
Підходить для singlemode та multimode оптичних волокон.
Які конектори підтримуються?
Підтримуються всі стандартні 2.5 мм та 1.25 мм волоконні конектори через відповідні адаптери.
Чи потрібні спеціальні навички для використання?
Ні, інструмент дуже простий у використанні: встав батарейки, підключи адаптер, натисни кнопку — і можна тестувати.
Який максимальний діапазон роботи?
Приблизно до 5 км відстані по волокну для сигналу лазера.
