Пристрої OFT-4212-MCMU і OFT-4212R — це тестові станції для перевірки оптичних з’єднань (конекторів, патч-кордів, мультифібрових роз’ємів тощо). Вони спрощують перевірку показників, таких як вставні втрати (insertion loss, IL) та, в деяких версіях, зворотні втрати (return loss, RL), з можливістю автоматизованого тестування, зберігання даних й експорту результатів.
Це рішення особливо актуальне для виробників кабелів / патч-кордів, монтажників, лабораторій контролю якості та дата-центрів — загалом для всіх, хто працює з оптоволоконними системами.
Порівняння моделей: OFT-4212-MCMU vs OFT-4212R
Характеристика / функція | OFT-4212-MCMU (16 каналів) | OFT-4212R (4 канали) |
Тип пристрою | Станція для тестування мульти-фібр (до 16 волокон) | Станція для тестування до 4 волокон / конекторів |
Кількість каналів (Power meter) | 16 каналів | 4 канали |
Джерела світла (Light source) | Комплект Light Sources, підтримка довжин хвиль: 850, 980, 1310, 1383, 1490, 1550, 1625 nm | Light source з аналогічними робочими довжинами: 850, 980, 1310, 1383, 1490, 1550, 1625 nm |
Точність джерела / вихідна потужність | 0 dBm, точність ±0.3 dB, стабільність довжини хвилі ±2.0 nm (±0.1 nm протягом 24 год) | 0 dBm, ±0.3 dB, ±2.0 nm / ±0.1 nm (аналогічно) |
Повернення втрат (Return Loss) | Підтримується на 1550 nm (динамічний діапазон 0–70 dB, точність: 0.5 dB для 0–50 dB, 1.0 dB для 50–70 dB) | RL підтримується на 1550 nm (та іноді 1310 nm для вставних втрат) |
Діапазон потужності (Power meter) | −50 … +10 dBm, фотоприймач InGaAs, підтримка SM (single-mode) на 1310, 1383, 1550, 1625 nm | −50 … +10 dBm (або аналогічний), InGaAs, підтримка універсальних адаптерів (FC, SC, LC, 2.5 мм, 1.25 мм) |
Інтерфейси конекторів | FC/PC для Power meter; FC/APC для Light source; підтримка мультифібр (MPO/SN-MТ, LC, MDC тощо) | Різні адаптери: FC, SC, LC, 2.5 мм, 1.25 мм — гнучкість для різних конекторів |
Автоматизація та управління | Контроль через сенсорний дисплей; введення серійних номерів вручну або через QR-сканер; дані зберігаються на локальному SSD; результати з’єднань показуються графічно (зелений/червоний) | Аналогічний функціонал: автоматизоване тестування, графічне відображення, зберігання вимірювань на SSD; підтримка QR-сканування серійних номерів |
Область застосування | Тестування мультифібр (MPO, SN-MT, Base-12/Base-16 тощо), дата-центри, виробництво кабелів, QC / QA, великі партії | Тестування невеликих партій, окремих патч-кордів/конекторів, лабораторії, монтажі, сервісне обслуговування |
Переваги | Висока продуктивність — до 16 волокон одночасно; автоматизація; можливість тестування складних мультифібр | Компактність; достатньо для 1–4 волокон; нижча вартість; проста конфігурація |
Обмеження | Більше обладнання, складніша конфігурація, вища вартість | Обмежено до 4 волокон; менш ефективний для масового тестування мультифібр |
Основні особливості та “фішки”
- Мультифібр-тестування: OFT-4212-MCMU підтримує багато форматів роз’ємів — LC, MDC, SN, MPO, Base-12/Base-16. Завдяки цьому можна тестувати сучасні високошвидкісні системи (наприклад, 400G, 800G, 1.6TBASE-SR8/DR8), що потребують 8–16 волокон.
- Автоматизація зручна для серійних виробництв: автоматичне занесення результатів, можливість вводити чи сканувати серійні номери, кольорове відображення “пройшло/не пройшло” — мінімізує людський фактор й пришвидшує QC/QA.
- Широкий спектр довжин хвиль: підтримка як мультимодових, так і single-mode волокон на різних довжинах (850, 980, 1310, 1383, 1490, 1550, 1625 nm) — дає змогу використовувати пристрої для різних типів мереж.
- Гнучкість під конектори: особливо OFT-4212R має універсальні адаптери (FC, SC, LC, 2.5 мм, 1.25 мм), що корисно при роботі з різними типами конекторів або патч-кордів.
- Можливість повернення втрат (Return Loss): тестування RL на 1550 nm (а в деяких випадках на 1310 nm) — важливо для перевірки якості з’єднань, особливо в волоконно-оптичних мережах, де RL має значення
Для кого і коли вибрати кожну модель

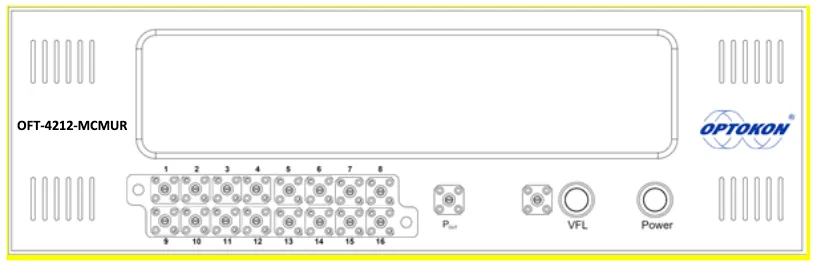

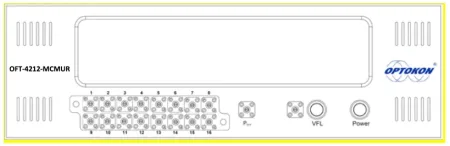

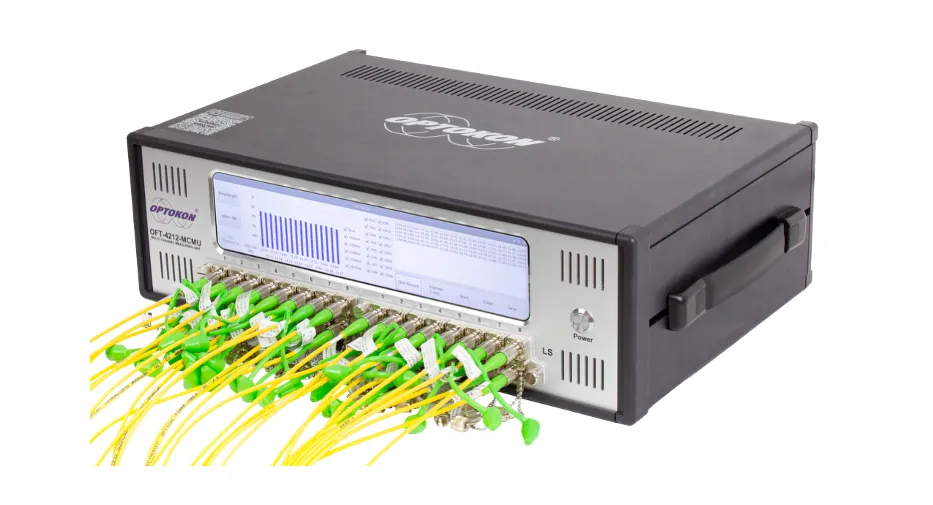

- OFT-4212-MCMU — ідеальна для виробників, дата-центрів, великомасштабних інсталяцій, де потрібно тестувати багато волокон за раз (наприклад, MPO / Base-16). Якщо ваша робота пов’язана з мультифібр, або потрібна висока пропускна здатність і швидкість — ця модель буде ефективна.

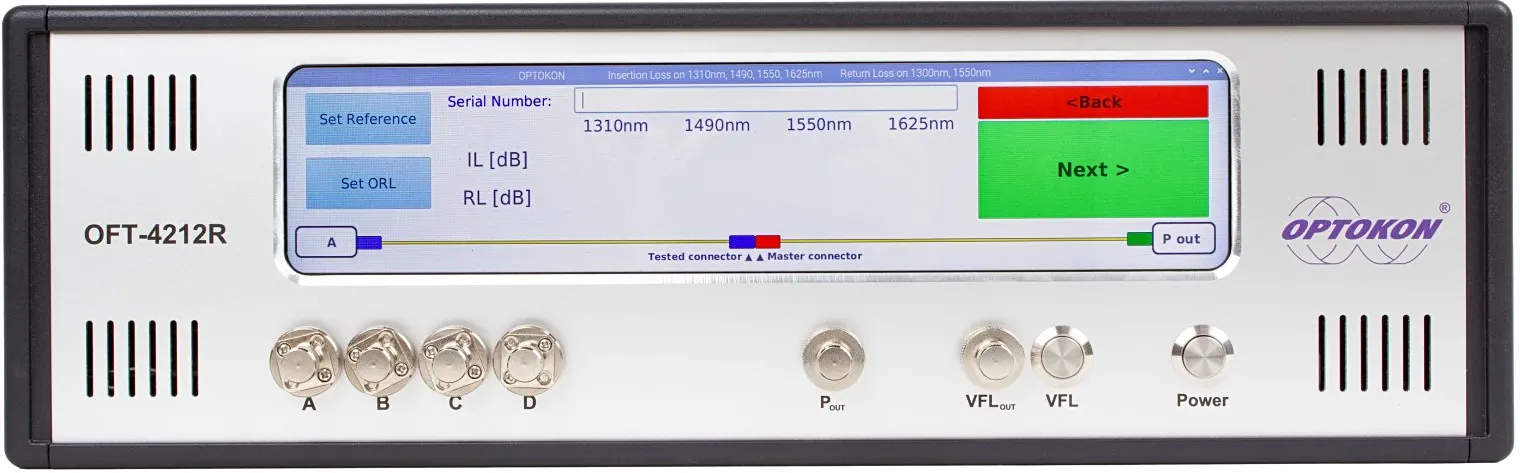

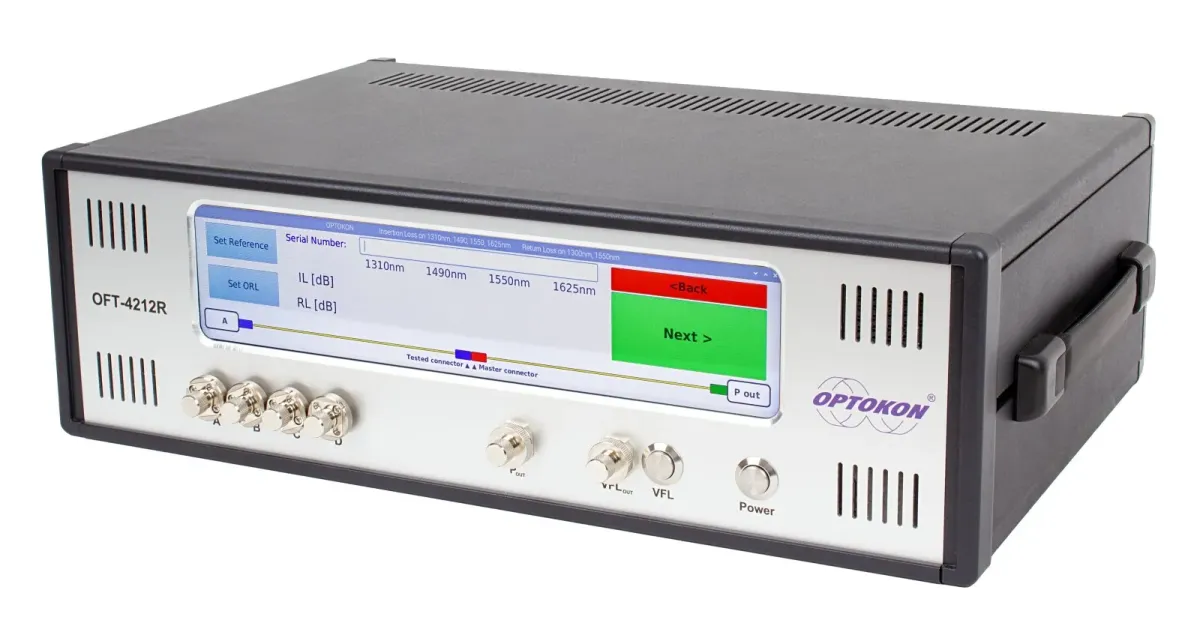

- OFT-4212R — підійде для лабораторій, сервісних робіт, перевірки одиночних патч-кордів/конекторів, невеликих партій. Це компактне та більш доступне рішення для базової діагностики та тестування.
FAQ
Q: Чи можна одночасно тестувати мультифібр-MPO з 16 волокнами на OFT-4212R?
A: Ні — OFT-4212R розрахований на 4 волокна одночасно; для 16-волоконних MPO потрібна OFT-4212-MCMU.
Q: Чи підтримують обидві станції тестування RL (return loss)?
A: Так, обидві підтримують RL. OFT-4212-MCMU — на 1550 nm, а OFT-4212R — на 1550 nm (з підтримкою вставних втрат на 1310, 1490, 1550, 1625 nm).
Q: Чи можна вводити серійні номери конекторів вручну та/або через QR-код?
A: Так — обидві моделі підтримують введення серійних номерів вручну або через QR-сканер для зручності та обліку.
Q: Чи є можливість зберігати результати тестів та експортувати їх?
A: Так — результати автоматично зберігаються на локальному SSD, можна експортувати для звітів чи подальшого аналізу.
Q: Які типи конекторів підтримуються?
A: Підтримуються різні типи — LC, MDC, SN, MPO (Base-12/Base-16), а також універсальні адаптери (FC, SC, LC, 2.5 мм, 1.25 мм) у випадку OFT-4212R.
