PUDOS — 19” оптический кросс / Optical Distribution Frame для дата-центров

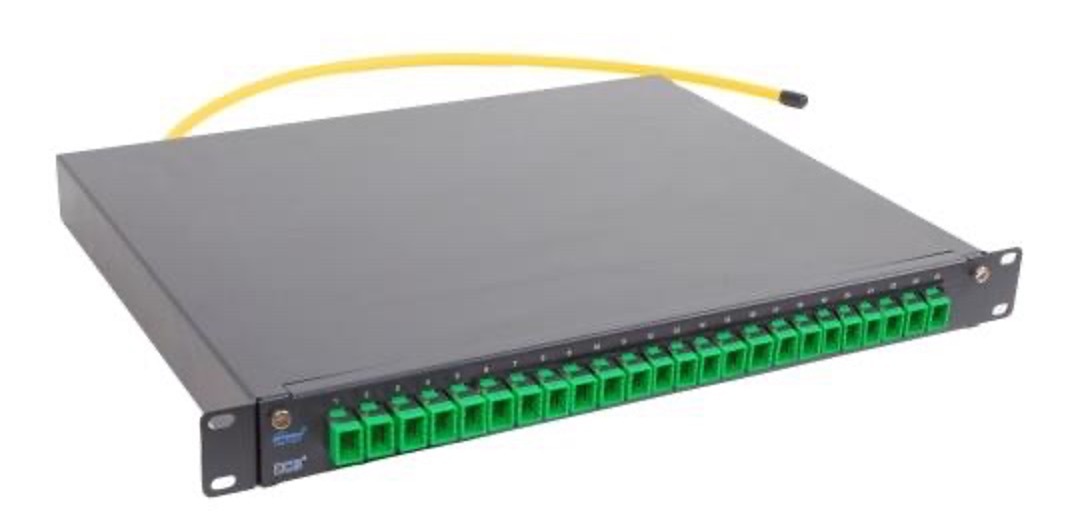

PUDOS — это компактный выдвижной 19" оптический кросс (ODF) для дата-центров, телекоммуникационных узлов и высокоплотных оптических сетей. Система предназначена для работы с предварительно терминированными кабелями, пигтейлами, многоволоконными trunk-кабелями и современными high-density решениями SN-MT.
Конструкция PUDOS обеспечивает быстрое и удобное обслуживание благодаря выдвижной sliding shelf полке, которая предоставляет полный доступ к внутренним оптическим соединениям, упрощает очистку коннекторов, укладку кабеля и управление волокнами.
Модульная архитектура позволяет масштабировать систему до 1536 волокон в 1U при использовании адаптеров SN-MT 16F, что делает PUDOS одним из самых плотных решений для современных дата-центров и сетей 400G/800G.
Основные преимущества PUDOS
- До 1536 волокон в 1U — сверхвысокая плотность для современных дата-центров.
- Sliding shelf конструкция — полный доступ к волокнам и коннекторам.
- Поддержка SN-MT, MPO/MTP, LC, SC, E2000 и других адаптеров.
- Модульная система front panel — сменные передние панели и кассеты.
- Поддержка trunk и fan-out решений.
- Подходит для termination кабелей и микротрубок.
- Компактная и прочная конструкция.
- Алюминиево-магниевый корпус — малый вес и более низкая стоимость транспортировки.
- Порошковая окраска RAL 7021 — долговечное профессиональное покрытие.
- Система фиксации и заземления кабеля.
Для чего используется PUDOS
PUDOS создан для высокоплотных оптических инсталляций, где требуется максимальное количество волокон в минимальном пространстве и быстрое обслуживание кабельной инфраструктуры.
- дата-центры и серверные;
- FTTH сети;
- магистральные оптические системы;
- 400G / 800G high density сети;
- SN-MT и MPO trunk системы;
- high-density patch panels;
- телекоммуникационные узлы;
- core и aggregation уровень сетей.
Конструкция и особенности

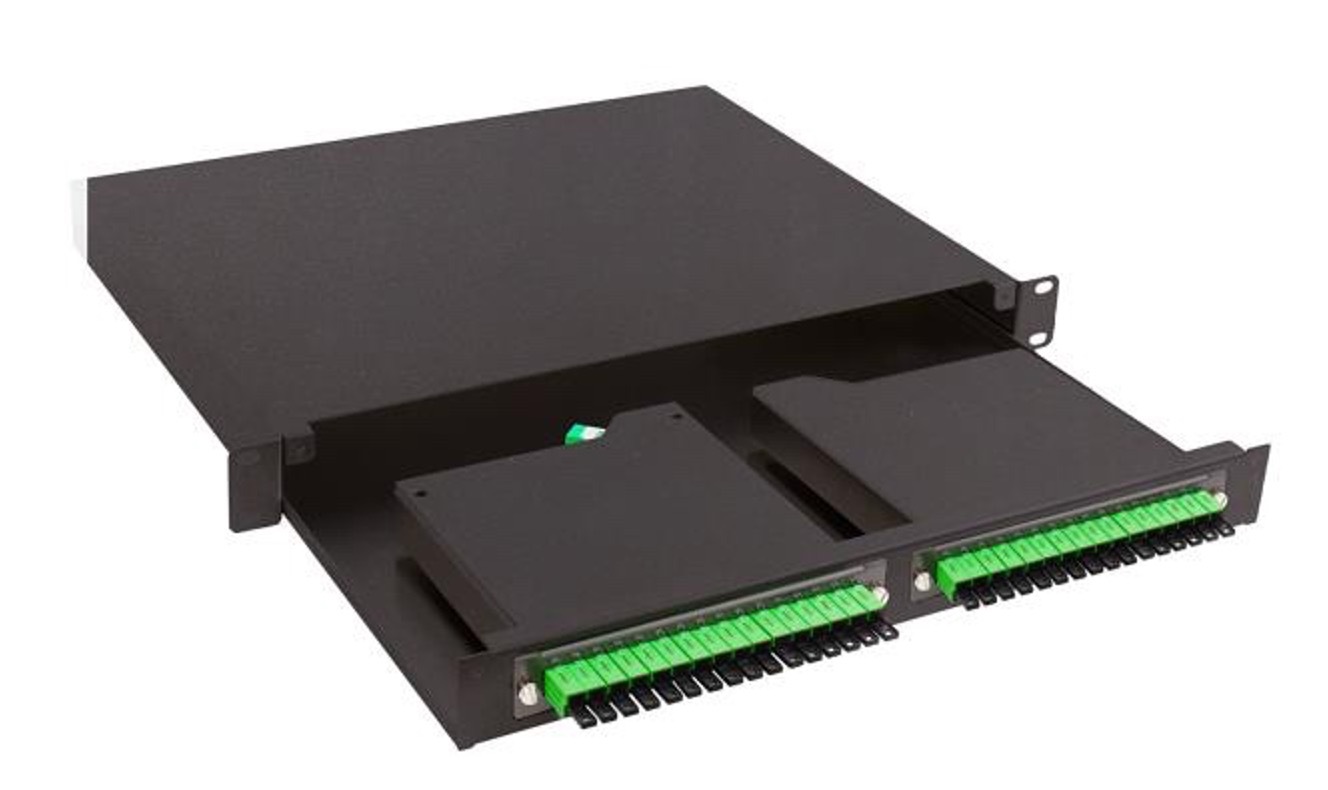

PUDOS использует выдвижную sliding shelf платформу, которая позволяет легко получить доступ к внутренним волокнам без демонтажа панели. Кабели фиксируются в задней части корпуса, что предотвращает механическую нагрузку на волокна перед подключением к адаптерам.
Передняя панель является сменной и поддерживает различные типы адаптеров и модулей:
- FT-24-XX — 24 отверстия для SN-MT, MPO/MTP, SC и других адаптеров;
- FT-1E-CNPM — 3 посадочных места для CNPM панелей;
- FT-1L-CAPL — 2 посадочных места для CAPL fan-out кассет.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип системы | 19” Rack Mount Optical Distribution Frame |
| Rack height | 1U |
| Максимальная ёмкость | До 1536 волокон |
| Габариты (В × Ш × Г) | 44 × 432 × 350 мм |
| Вес | 1.8 кг |
| Материал корпуса | Алюминиево-магниевый сплав |
| Покрытие | Порошковая окраска RAL 7021 |
| Тип конструкции | Sliding shelf / выдвижная полка |
| Поддержка адаптеров | SN-MT, MPO/MTP, SC, LC, E2000 и другие |
| Тип монтажа | 19" rack mount |
Поддержка SN-MT и high density решений
PUDOS оптимизирован для новых многоволоконных SN-MT систем и позволяет достигать рекордной плотности в 1U.
| Тип решения | Максимальная плотность |
|---|---|
| SN-MT 16F | До 1536 волокон / 1U |
| MPO/MTP | High density trunk connectivity |
| LC / SC / E2000 | Стандартные duplex системы |
Варианты front panel
| Модель панели | Описание |
|---|---|
| FT-24-XX | 24 отверстия для SN-MT, MPO/MTP, SC и других адаптеров |
| FT-1E-CNPM | 3 посадочных места для CNPM панелей |
| FT-1L-CAPL | 2 посадочных места для CAPL fan-out кассет |

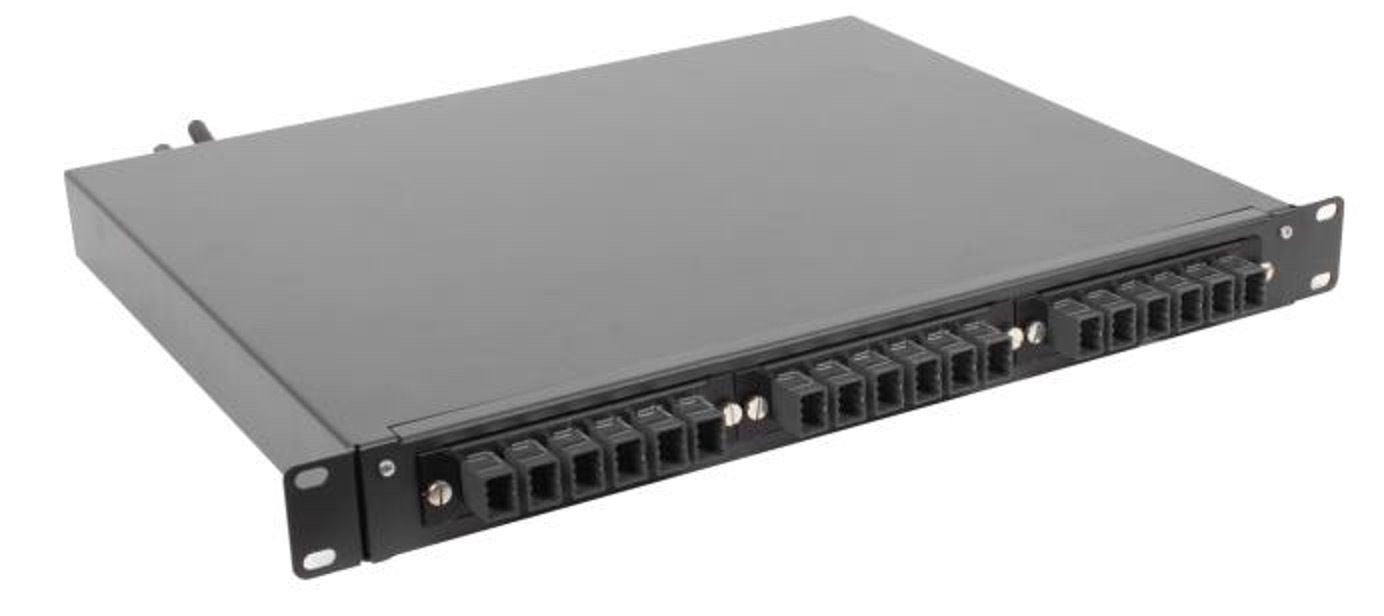

CAPL fan-out кассеты
PUDOS-1L поддерживает работу с CAPL fan-out cassette, которые обеспечивают переход с многоволоконных SN-MT16 trunk кабелей на стандартные duplex коннекторы.
Например:
- rear side — SN-MT16 multifiber connector;
- front side — 16× LC, SC или E2000 адаптеров.
Система особенно эффективна для 96F DOS кабелей, где 6 трубок по 16 волокон подключаются через SN-MT16.
Преимущества для дата-центров
- максимальная плотность волокон в 1U;
- готовность к инфраструктуре 400G/800G;
- быстрый доступ к волокнам благодаря sliding shelf;
- удобное обслуживание и очистка коннекторов;
- масштабируемость благодаря modular front panels;
- поддержка SN-MT, MPO/MTP и duplex систем;
- уменьшение занимаемого пространства в стойках;
- меньший вес благодаря конструкции Al-Mg alloy.
Рекомендации по выбору
- Для максимальной плотности — используйте SN-MT16 адаптеры.
- Для trunk кабельных систем — используйте MPO/MTP front panels.
- Для fan-out решений — рекомендуется PUDOS-1L с CAPL cassette.
- Для классических duplex систем — подойдут SC, LC, E2000 адаптеры.
- Для дата-центров 400G/800G — оптимальное решение SN-MT high density.
FAQ — часто задаваемые вопросы
Сколько волокон поддерживает PUDOS?
До 1536 волокон в 1U при использовании SN-MT 16F адаптеров.
Поддерживает ли PUDOS MPO/MTP?
Да, система поддерживает MPO/MTP адаптеры и trunk кабели.
Какие типы коннекторов можно использовать?
SN-MT, MPO/MTP, LC, SC, E2000 и другие стандартные типы.
Что такое sliding shelf?
Это выдвижная полка, которая обеспечивает полный доступ к внутренним волокнам и коннекторам.
Поддерживаются ли fan-out кассеты?
Да, система поддерживает CAPL fan-out cassette для перехода с SN-MT на duplex коннекторы.
Для каких сетей подходит PUDOS?
Для FTTH, дата-центров, high density optical systems, сетей 400G/800G и trunk инфраструктуры.
Подбор конфигурации
PUDOS Optical Distribution Frame — это профессиональное high-density решение для современных дата-центров и телекоммуникационных сетей. Мы поможем подобрать оптимальную конфигурацию front panel, тип адаптеров, SN-MT или MPO решения, fan-out кассеты и trunk кабели в соответствии с вашим проектом.
