Военные оптические медиаконвертеры OPTOKON LMC

Тактические оптические Ethernet медиаконвертеры OPTOKON LMC Series

Военные оптические Ethernet медиаконвертеры OPTOKON LMC Series

Документы

Надежная передача данных в тактических, промышленных и полевых условиях

Линейка OPTOKON LMC - это защищенные оптические медиаконвертеры для создания высокоскоростных Ethernet-соединений в самых сложных условиях эксплуатации.

Благодаря прочному металлическому корпусу, устойчивым к вибрациям разъемам HMA Expanded Beam, и широкому диапазону рабочих температур, медиаконвертеры серии LMC обеспечивают надежный обмен данными между медными и оптическими линиями в полевых и промышленных системах.

Серия LMC используется в:

военных и C4ISR-коммуникационных системах,
промышленных сетях, нефтеперерабатывающих и горных предприятиях,
транспорте, энергетике, а также для мобильных командных пунктов и систем видеонаблюдения.

Основные преимущества серии

Защищенная Конструкция: Корпус из алюминиевого сплава, соответствие MIL-STD-810G, IP65.
Высокая совместимость: поддержка Fast Ethernet и Gigabit Ethernet.
Оптические разъемы HMA Expanded Beam-надежная передача даже в запыленной или влажной среде.
Работа при экстремальных температурах: от -40°C до +75°C.
Поддержка PoE/ PoE + и питание 10-36 V DC.
Поддержка LFP (Link Fault Pass-Through) — мгновенное обнаружение разрыва соединения.
Возможность работы в паре (dual mode) — два конвертера в одном корпусе (модели LMC-02).
Компактность: возможность установки в полевых или мобильных системах.

Сравнительная таблица моделей OPTOKON LMC

Модель	Скорость Ethernet	Количество конверторов	Оптический интерфейс	LAN-интерфейс	Питание	Функции и поддержка	Особенности модели
LMC-01.BF	Fast Ethernet (100 Мбит/с)	1	HMA Expanded Beam	Rugged RJ-45	10–36 V DC	Auto MDI/MDIX, LFP, VLAN passthrough	Базовый медиаконвертер для промышленных сетей
LMC-01.BC	Fast Ethernet (100 Мбит/с)	1	HMA Expanded Beam	RJ-45 (з PoE PD)	PoE (Powered Device)	Store-and-Forward, Auto Negotiation	Работает без внешнего питания - питание через PoE
LMC-01.GF	Gigabit Ethernet (1 Гбит/с)	1	HMA Expanded Beam	Rugged RJ-45	10–36 V DC / PoE PD	VLAN, Web-менеджмент, ALS, LFP, RMON	Управляемый медиаконвертер с поддержкой PoE
LMC-02.GF	Gigabit Ethernet (1 Гбит/с)	2 (независимые)	HMA Expanded Beam	Rugged RJ-45	10–36 V DC	VLAN, LFP, Web-менеджмент, Bandwidth Control	Два гигабитных конвертера в одном корпусе

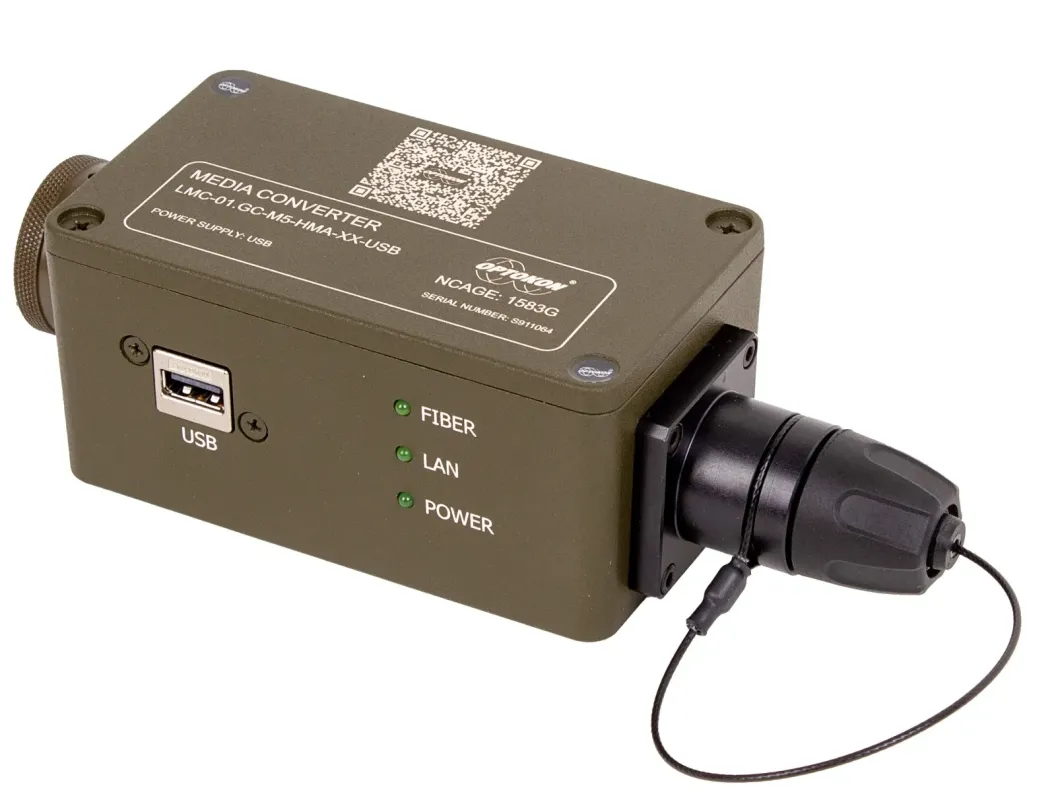

LMC-01.GC	Gigabit Ethernet (1 Гбит/с)	1	HMA Expanded Beam	Rugged RJ-45	10–36 V DC / PoE PD / USB	LFP, Jumbo Frame 9K	Компактный вариант с питанием через USB или PoE
LMC-02.GC	Gigabit Ethernet (1 Гбит/с)	2 (независимые)	HMA Expanded Beam	Rugged RJ-45	10–36 V DC	LFP, Jumbo Frame 9K, Store-and-Forward	Двойной компактный медиаконвертер
LMC-02.GCD	Gigabit Ethernet (1 Гбит/с)	2 (независимые)	HMA-J (4-канальный)	Rugged RJ-45	10–36 V DC	LFP, Jumbo Frame 12K	Два конвертера с объединенным 4-канальным HMA-J интерфейсом
LMC-01.GCS	Gigabit Ethernet (1 Гбит/с)	1	HMA Expanded Beam	D38999 (18-pin)	10–36 V DC	LFP, Jumbo Frame 12K	Военная версия с комбинированным разъемом LAN + питание

Особенности конструкции

Механическая прочность: корпус из анодированного алюминия, устойчивый к ударам и вибрациям.
HMA Expanded Beam технология: бесконтактное оптическое соединение, нечувствительное к пыли и влаге.
Простая интеграция: подключение через PoE или питание от внешнего источника.
Минимальное обслуживание: отсутствие оптических загрязнений, низкий уровень деградации.
Вариативность конфигураций: одиночные или двойные Конвертеры, различные типы разъемов.
Совместимость с полевыми системами питания и сетями 24-48 V DC.

Технические параметры (общие для серии)

Параметр	Значения
Пропускная способность	100 Mbps або 1 Gbps
Оптическая дальность	2 км (MM) / до 50 км (SM)
Рабочая температура	–40°C … +75°C
Питание	10–36 V DC / PoE PD / USB
Корпус	Металевий, IP65
Разъемы	HMA Expanded Beam / RJ-45 / D38999
Размер корпуса	Компактний, польовий формат
Индикаторы	LED для живлення, лінії та активності
Сертификация	NATO Supplier Code: 1583G

Типичные области применения

Военные сети C4ISR и связь в полевых условиях
Мобильные командные пункты, транспортные системы, бронетехника
Промышленные предприятия, шахты, нефтеперерабатывающие заводы
Системы безопасности, видеонаблюдения, автоматизация процессов
Энергетические объекты и объекты критической инфраструктуры

Получите индивидуальную конфигурацию медиаконвертера LMC, адаптированную под ваши условия эксплуатации. info@optokon.ua - свяжитесь с нашим отделом продаж для получения полной технической спецификации и консультации.

FAQ — Часто задаваемые вопросы о медиаконвертерах OPTOKON LMC

1. Что такое медиаконвертер и для чего он нужен?

Медиаконвертер-это устройство, которое преобразует сигнал Ethernet от медного кабеля (RJ-45) в оптический сигнал (через оптоволоконный кабель) и наоборот.

Серия LMC позволяет передавать данные на большие расстояния (до 50 км) в местах, где обычный Ethernet не работает из-за помех, шума или длины линии.

2. В чем разница между моделями Fast Ethernet и Gigabit Ethernet?

Fast Ethernet (100 Мбит/с) — для стабильных, энергоэффективных соединений, где не требуется гигабитная скорость (модели LMC-01.BF, LMC-01.BC).
Gigabit Ethernet (1 Гбит/с) — для систем с высокими требованиями к скорости передачи (видеопотоки, тактические сети, промышленные системы мониторинга).

Gigabit модели также поддерживают Jumbo Frame, VLAN, Link Fault Pass-Through и web-менеджмент.

3. Что означает HMA Expanded Beam?

HMA Expanded Beam - это военный стандарт оптических разъемов, в котором используется расширенный оптический луч.

Благодаря этому:

соединение не боится пыли, влаги или царапин,
не требует постоянной очистки,
обеспечивает стабильную передачу сигнала даже в поле или на транспорте.

Такая технология используется в военных, авиационных и промышленных системах.

4. В чем разница между моделями LMC-01 и LMC-02?

LMC-01 - Это один медиаконвертер в корпусе.
LMC-02 - Это два независимых конвертера в одном корпусе (экономия места, удобство в развертывании систем).

Модели LMC-02.GF, LMC-02.GC и LMC-02.GCD часто используются в тактических коммутаторах или системах резервирования.

5. Чем отличается модель LMC-02. GCD от других двойных конвертеров?

Модель LMC-02.GCD имеет единый 4-канальный оптический разъем HMA-J, который объединяет два конвертера.

Это уменьшает количество кабелей и разъемов, что повышает механическую надежность и упрощает монтаж в полевых системах.

6. Какие типы питания поддерживаются?

В зависимости от модели:

10-36 V DC - стандартное питание через 3-pin или d38999 разъемы;
PoE (PD) - питание через Ethernet-кабель (как для IP-камер или радиомодулей);
USB - в компактных моделях (LMC-01.GC) в качестве резервного или мобильного питания.

7. Нужна ли конфигурация или настройка перед работой?

Большинство моделей не требуют настройки - достаточно подключить питание, оптический кабель и LAN.

Однако управляемые модели (LMC-01.GF, LMC-02.GF) имеют веб-интерфейс, в котором вы можете настроить VLAN, QoS, LFP, диагностику, пропускную способность и т. д.

8. Каково максимальное расстояние передачи сигнала?

До 2 км через мульти-модовое (MM) волокно.
До 50 км через одномодовое (SM) волокно.

Реальное расстояние зависит от типа оптического кабеля и передающего модуля (лазер/LED).

9. Можно ли использовать LMC в гражданских проектах?

Да. Хотя серия LMC предназначена для военных и тактических применений, она идеально подходит для гражданской инфраструктуры:

Промышленные системы автоматизации,
Видеонаблюдение на больших территориях,
Энергетические объекты,
Транспортные узлы, железная дорога, тоннели, нефтегазовая отрасль.

10. Можно ли заказать конвертеры с индивидуальной конфигурацией?

Да

OPTOKON предлагает кастомизацию-возможность выбрать тип питания, количество портов, вариант корпуса (стандартный или mini), разъемы HMA или D38999, а также нужную скорость (Fast/Gigabit).

Для этого достаточно обратиться на info@optokon.ua.

11. Какие преимущества имеют медиаконвертеры LMC по сравнению с обычными?

Соответствие военным стандартам MIL-STD-810G, NATO Supplier Code 1583G.
Работа в суровых условиях (влага, пыль, вибрации, температура).
Металлический герметичный корпус, полевые коннекторы вместо пластиковых RJ-45.
Совместимость с системами тактической связи, промышленными контроллерами, камерами и т. д.

12. Как узнать, какой тип волокна (MM или SM) нужен?

Если расстояние до 2 км — используйте мульти-модовое (MM) волокно (50/125 или 62,5/125 мкм).
Если расстояние более 2 км — требуется одномодовое (SM) волокно (9/125 мкм).

LMC поддерживает оба типа, главное-выбрать подходящий тип коннектора на заказ.

13. Поддерживают ли медиаконвертеры LMC резервирование связи?

Да. Благодаря функции Link Fault Pass-Through (LFP) устройство мгновенно передает информацию о разрыве линии, что позволяет резервным каналам или маршрутизаторам автоматически переключаться без потери данных.

14. Можно ли объединить несколько конвертеров LMC в единую систему?

Да, LMC поддерживают последовательное или параллельное соединение для создания сетевых линий или резервных схем.

Модели LMC-02 с двумя конвертерами особенно удобны для построения двойных каналов или систем мониторинга.

15. Каков срок службы медиаконвертеров серии LMC?

Средний показатель MTBF (Mean Time Between Failures) превышает 100 000 часов, а при правильной эксплуатации устройство может работать более 10 лет без деградации оптического интерфейса.

16. Сертифицированы ли продукты OPTOKON для военных проектов?

Да.

Производитель имеет NATO Supplier Code: 1583G и поставляет оборудование для армий стран НАТО.

Вся серия LMC проходит тестирование на вибрацию, температуру, герметичность, EMI/EMC в соответствии со стандартами MIL-STD-810G и MIL-STD-461F.
