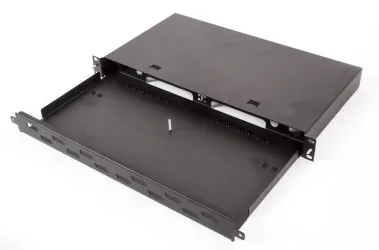

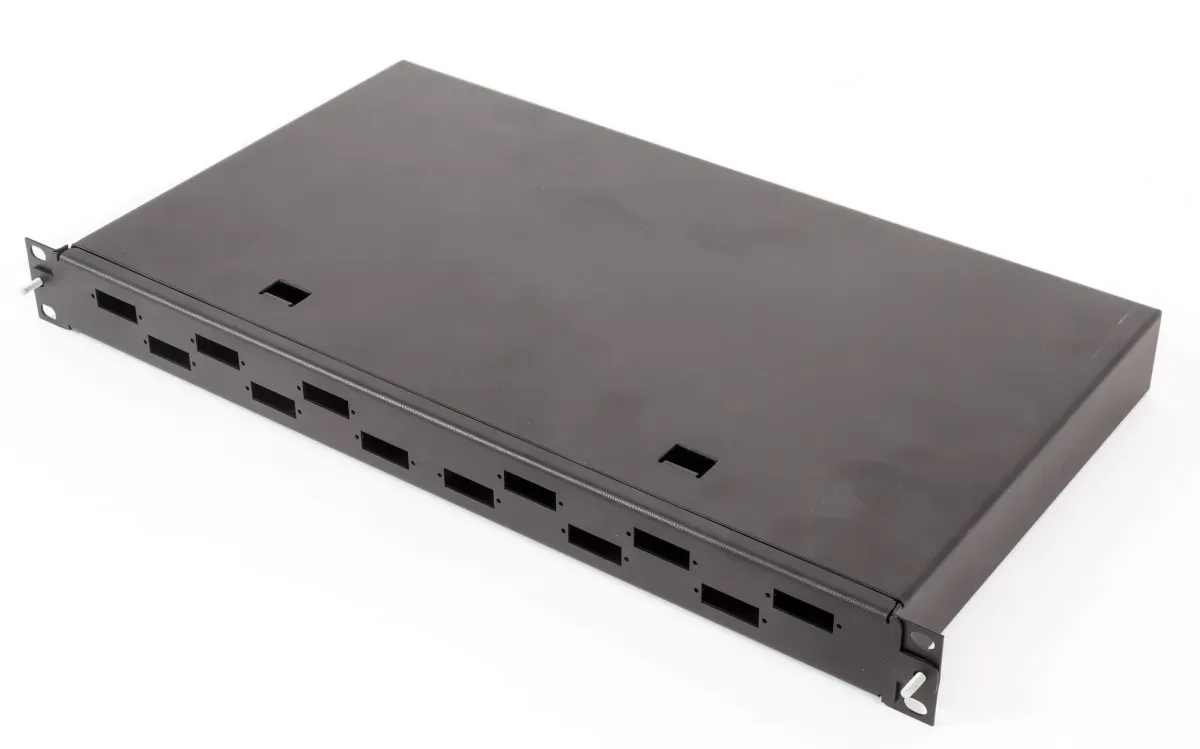

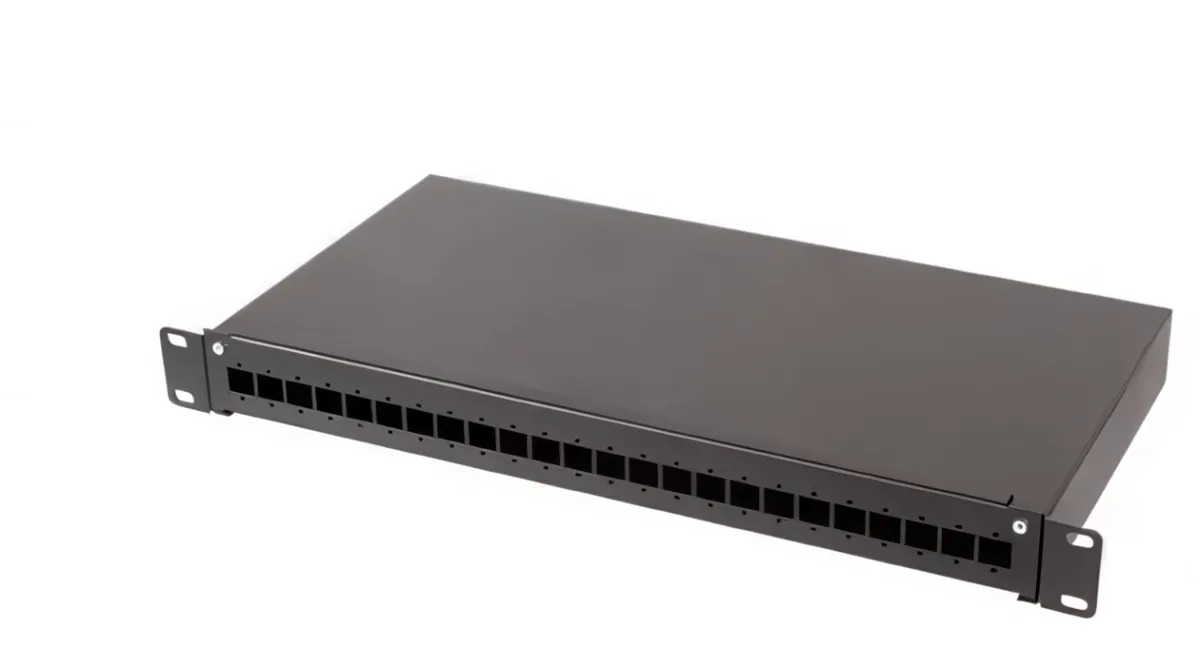

Rack Mount VJ6 — это компактный оптический шкаф (ODF) форм-фактора 19″ с выдвижной полкой, предназначенный для терминации, коммутации и организации волоконно-оптических линий связи в стойках и шкафах с ограниченным пространством. Он поставляется как базовый корпус без оснащения, что позволяет гибко конфигурировать систему под конкретные задачи сети.
Корпус обеспечивает безопасное размещение адаптеров, сварочных кассет и кабелей, упрощает доступ к оптическим соединениям и снижает риск повреждения волокон при обслуживании.
Для чего используется
- Организация точек терминации оптоволокна в телеком-шкафах
- Построение и модернизация FTTH/FTTx сетей
- Коммутация оптических линий в серверных и дата-центрах
- Подключение абонентских линий и распределительных кабелей
- Размещение сварочных кассет и адаптеров в стойках 19″
- Обслуживание оптической инфраструктуры в условиях ограниченного пространства
Основные особенности
- Компактная и прочная конструкция
- Выдвижная полка для полного доступа к зоне сварки
- Поддержка различных типов адаптеров (SC simplex/duplex и др.)
- Возможность установки до 4 сварочных кассет
- Защита волокон при прокладке и обслуживании
- Кабельный ввод с разгрузкой натяжения
- Порошковое покрытие для долговечности
- Монтаж в 1U стойку 19″
- Гибкая конфигурация под разные проекты
Технические характеристики
| Параметр | Значение |
|---|---|
| Форм-фактор | 19″ rack mount |
| Высота | 1U |
| Материал | Алюминиевый сплав 5754 |
| Габариты (В×Ш×Г) | 44 × 432 × 221 мм |
| Максимальная емкость | до 48 волокон |
| Количество кассет | до 4 |
| Типы адаптеров | SC simplex / SC duplex / другие по запросу |
| Покрытие | Порошковая окраска (черный RAL 9005) |
| Вес | ~3.5 кг |
| Тип доступа | Выдвижная полка |
| Монтаж | В стойку или шкаф |
| Поставка | Без оснащения |
Конструкция и материалы
Корпус изготовлен из алюминиевого сплава EN AW-5754, обеспечивающего высокую прочность и отличную коррозионную стойкость. Это особенно важно для долгосрочной эксплуатации в телеком-инфраструктуре, где оборудование должно выдерживать температурные колебания и механические нагрузки.

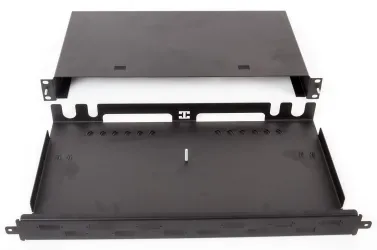

Выдвижная полка облегчает доступ к соединениям без демонтажа панели, что ускоряет обслуживание и снижает риск повреждений.
Преимущества эксплуатации
- Быстрый доступ к оптическим соединениям без остановки сети
- Снижение времени на обслуживание и переконфигурацию
- Экономия места в стойке
- Надежная защита кабелей и волокон
- Универсальность для разных типов сетей
- Возможность масштабирования
Отличия от похожих решений Optokon
В линейке производителя присутствуют другие шкафы с похожей функцией, например:
- TMVJ серия — более модульная система с возможностью размещения до 96 волокон и сменными фронтальными панелями для разных типов адаптеров.
- OFDU-T — решения для более высокой плотности (до 192 волокон) и расширенных распределительных задач.
Чем выделяется VJ6:
- Более компактный и простой
- Оптимален для небольших узлов и ограниченного пространства
- Экономичное решение для базовой терминации
- Минимальная сложность конфигурации
Комплектация
- Корпус шкафа VJ6
- Выдвижная полка
- Монтажные элементы
- Документация
(Адаптеры, кассеты и аксессуары заказываются отдельно)
Типичные сценарии применения
- Узлы доступа операторов связи
- Телеком-шкафы в офисах и зданиях
- Промышленные сети
- Локальные распределительные пункты
- Лабораторные стенды
FAQ
Можно ли установить другие типы адаптеров кроме SC?
Да, возможна установка других типов по запросу и в зависимости от конфигурации панели.
Подходит ли для FTTH сетей?
Да, шкаф предназначен для использования в FTTH и абонентских подключениях.
Сколько волокон можно разместить?
До 48, в зависимости от типа адаптеров.
Есть ли доступ без демонтажа из стойки?
Да, благодаря выдвижной полке.
Поставляется ли с кассетами?
Нет, базовая версия поставляется без оснащения.
Можно ли использовать в дата-центре?
Да, подходит для коммутации и распределения оптических линий.
