MT-RJ Patchcord — компактные дуплексные оптические патч-корды для LAN, WAN и Fiber to the Desk

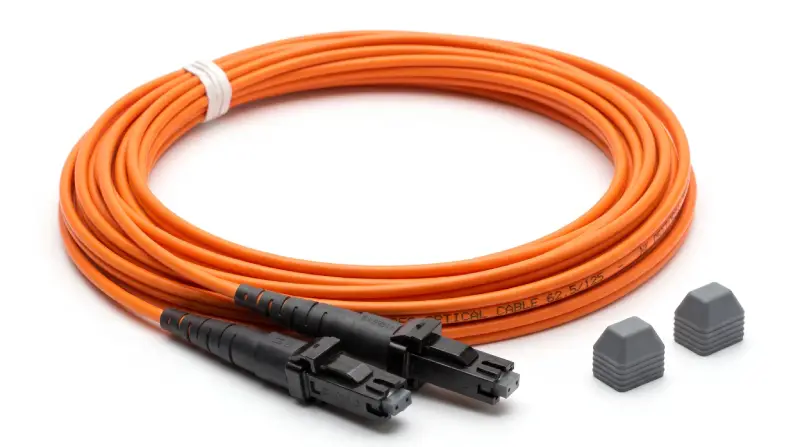

OPTOKON MT-RJ Patchcord — волоконно-оптический патч-корд с компактным двухволоконным коннектором MT-RJ, предназначенный для передачи двух оптических каналов в одном малогабаритном корпусе. Коннектор сочетает технологию многоволоконной ферулы с компактным форм-фактором и механизмом фиксации, похожим на хорошо известный RJ-45.
MT-RJ был разработан как более компактная альтернатива традиционным дуплексным оптическим соединениям. По данным производителя, корпус MT-RJ приблизительно в два раза меньше сопоставимого Duplex SC, что позволяет увеличивать плотность оптических портов в патч-панелях, телекоммуникационном оборудовании и настенных розетках.
При этом важно правильно понимать название MT-RJ: оптический коннектор не подключается непосредственно к электрическому порту RJ-45. Его компактный форм-фактор позволяет устанавливать соответствующие MT-RJ модули и адаптеры в стандартные faceplate-решения, рассчитанные на габариты RJ-45.
OPTOKON предлагает MT-RJ патч-корды для singlemode и multimode сетей, с различными типами кабеля, схемами полярности и длиной в зависимости от конкретной сетевой инфраструктуры. fileciteturn18file0L2-L8
Основные преимущества MT-RJ
- Два волокна в одном коннекторе — компактное дуплексное оптическое соединение.
- Приблизительно вдвое меньше Duplex SC — более эффективное использование пространства патч-панелей и оборудования.
- Высокая плотность портов — удобно для телекоммуникационных шкафов, сетевых панелей и Fiber to the Desk.
- Singlemode и Multimode исполнения — поддержка различных типов волоконно-оптических сетей.
- Интуитивный snap-on механизм — принцип фиксации напоминает RJ-45.
- Plug / Jack архитектура — четкое позиционирование и удобное подключение.
- Физический оптический контакт для стабильной передачи сигнала.
- Минимум 500 циклов подключения согласно технической спецификации.
- Рабочая температура от -25 до +70 °C.
- Поддержка LAN, WAN и Fiber to the Desk.
Что такое коннектор MT-RJ
MT-RJ (Mechanical Transfer Registered Jack) — компактный дуплексный волоконно-оптический интерфейс, в котором два волокна размещены в одной многоволоконной феруле. В отличие от LC Duplex или SC Duplex, где фактически используются два отдельных оптических коннектора, MT-RJ объединяет оба канала в одном корпусе.
Такой подход позволяет экономить пространство и упрощает организацию дуплексных Tx/Rx линий. Один MT-RJ коннектор одновременно обеспечивает подключение двух волокон, необходимых для стандартной двунаправленной Ethernet-линии.
Коннектор разрабатывался консорциумом производителей электроники и оптических компонентов, в который входили Hewlett-Packard, AMP, Siecor, Fujikura и US Conec.
MT-RJ и RJ-45 — в чем разница
Из-за сходства названия MT-RJ иногда ошибочно воспринимают как оптическую версию обычного RJ-45, которую можно вставить в Ethernet-разъем. Это не так.
| Параметр | MT-RJ | RJ-45 |
|---|---|---|
| Тип сигнала | Оптический | Электрический |
| Среда передачи | Оптическое волокно | Медная витая пара |
| Количество оптических волокон | 2 | Не применяется |
| Форм-фактор | Компактный, похожий по концепции на RJ-45 | Стандартный медный Ethernet-коннектор |
| Прямое взаимное подключение | Нет — MT-RJ и RJ-45 электрически и механически несовместимы как соединительная пара | |
Singlemode и Multimode версии
OPTOKON предлагает MT-RJ патч-корды как для многомодовых, так и для одномодовых оптических сетей. Это позволяет использовать одинаковую концепцию компактного дуплексного интерфейса для различных типов инфраструктуры.
| Тип волокна | Обозначение | Параметры |
|---|---|---|
| Multimode | OM1 | MM 62.5/125 мкм |
| Multimode | OM2 | MM 50/125 мкм |
| Multimode | OM3 | MM 50/125 мкм |
| Singlemode | S2D | SM 9/125 мкм, G.652D |
| Singlemode | S7X | SM 9/125 мкм, G.657X |
Технические характеристики MT-RJ Patchcord
| Параметр | Значение |
|---|---|
| Вносимые потери, Singlemode | 0.20 dB типично, 0.5 dB максимум |
| Вносимые потери, Multimode | 0.40 dB типично, 0.75 dB максимум |
| Return Loss, Singlemode | ≥35 dB для патч-кордов длиной до 3 м |
| Return Loss, Multimode | ≥26 dB для патч-кордов длиной до 3 м |
| Механическая разгрузка натяжения | 66 N |
| Рабочая температура | -25 °C ... +70 °C |
| Механическая долговечность | Минимум 500 циклов |
| Процедура сборки | Glue and polish |
| Тип оптического контакта | Physical contact |
| Механизм фиксации | Snap-on |
| Материал ферулы | Thermo polymer |
| Материал корпуса коннектора | Усиленный огнестойкий thermoplastic |
| Материал адаптера | Polymer composite |
| Стандарты | ANSI/TIA/EIA-568-B, ISO/IEC 11801, EN 50173 |
Варианты MT-RJ коннектора
В системе заказа OPTOKON предусмотрено два основных типа MT-RJ коннекторов:
| Код | Тип | Описание |
|---|---|---|
| MJF | MT-RJ без направляющих pin | MT/RJ without pins |
| MJM | MT-RJ с направляющими pin | MT/RJ with guide pins |
Наличие или отсутствие guide pins определяется типом парного соединения и конфигурацией оборудования.
Типы кабеля
MT-RJ Patchcord может изготавливаться на базе различных компактных дуплексных кабелей.
| Код | Тип кабеля | Размеры |
|---|---|---|
| D1 | Duplex minizip | 1.8 × 3.5 мм |
| D2 | Dualan cable | Ø 2.9 мм |
Патч-корд или пигтейл
Система кодирования OPTOKON позволяет заказывать не только готовые MT-RJ jumper, но и различные варианты пигтейлов.
| Код | Исполнение |
|---|---|
| JC | Jumper crossed |
| J | Jumper straight |
| PT | Pigtail tight buffered, strip in one shot 0.5–2 см |
| PS | Pigtail semitight, strip in one shot 5–10 см |
| PJ | Pigtail loose tube, jelly filled |
| PD | Pigtail loose tube, dry |
Straight и Crossed — полярность MT-RJ
Поскольку один MT-RJ одновременно содержит два оптических волокна, правильная полярность Tx/Rx является важной частью конфигурации патч-корда.
- J — Jumper Straight: волокно A переходит в A, B — в B.
- JC — Jumper Crossed: волокно A переходит в B, а B — в A.
Необходимый вариант зависит от схемы подключения конкретного активного оборудования и оптической инфраструктуры.
Области применения
- LAN — локальные волоконно-оптические сети.
- WAN — телекоммуникационные сети передачи данных.
- Fiber to the Desk — оптическое подключение непосредственно к рабочему месту.
- структурированные кабельные системы;
- телекоммуникационные шкафы и патч-панели;
- существующее активное оборудование с MT-RJ интерфейсами;
- серверные и корпоративные оптические сети.
MT-RJ в современной оптической сети
Сегодня для новых высокоплотных систем широко используются LC, SN, CS, MPO/MTP и другие современные коннекторы. Однако MT-RJ остается важным решением для обслуживания и расширения существующей инфраструктуры, где уже установлено оборудование с MT-RJ интерфейсами.
Именно поэтому возможность заказать качественный MT-RJ патч-корд в необходимом исполнении — singlemode или multimode, straight или crossed, с требуемым кабелем и длиной — остается актуальной для многих корпоративных и телекоммуникационных сетей.
Сравнение MT-RJ с традиционными дуплексными коннекторами
| Характеристика | MT-RJ | SC Duplex |
|---|---|---|
| Количество волокон на соединение | 2 в одном корпусе | 2 отдельных SC |
| Размер | Компактный | Значительно больше |
| Плотность монтажа | Высокая | Ниже |
| Механизм | Snap-on / RJ-45 style | Push-pull SC |
| SM/MM | Да | Да |
| Основное преимущество | Два волокна в компактном корпусе | Распространенный стандартный интерфейс |
FAQ — часто задаваемые вопросы
Что такое MT-RJ?
MT-RJ — компактный двухволоконный оптический коннектор, который объединяет два оптических канала в одном корпусе и использует механизм фиксации, похожий на RJ-45.
Можно ли вставить MT-RJ в обычный Ethernet-порт RJ-45?
Нет. MT-RJ является оптическим интерфейсом, а RJ-45 — электрическим медным. Название и конструктивная концепция похожи, но это разные и несовместимые типы соединений.
Сколько волокон имеет MT-RJ?
Один MT-RJ обеспечивает дуплексное подключение двух оптических волокон в одном корпусе.
Доступен ли MT-RJ для одномодового волокна?
Да. OPTOKON предлагает singlemode исполнения на волокне 9/125 мкм, включая G.652D и G.657X.
Какие multimode волокна поддерживаются?
В системе заказа предусмотрены OM1 62.5/125 мкм, OM2 и OM3 50/125 мкм.
Чем отличаются MJF и MJM?
MJF — MT-RJ без направляющих pins, MJM — версия с guide pins.
Что означает Straight и Crossed?
В Straight исполнении A переходит в A, B в B. В Crossed исполнении каналы меняются местами: A в B, B в A.
Какие вносимые потери имеет MT-RJ?
Для Singlemode типичное значение составляет 0.20 dB, максимум 0.5 dB. Для Multimode — 0.40 dB типично и максимум 0.75 dB.
Сколько циклов подключения выдерживает коннектор?
Производитель заявляет минимум 500 циклов.
Для каких сетей предназначен MT-RJ?
Основные области применения, указанные OPTOKON, — LAN, WAN и Fiber to the Desk.
Подбор MT-RJ Patchcord
OPTOKON MT-RJ Patchcord — компактное дуплексное решение для существующих и специализированных оптических сетей с MT-RJ интерфейсами. Доступность singlemode и multimode волокон, различных кабельных конструкций, straight/crossed схем и вариантов с guide pins позволяет подобрать патч-корд в соответствии с конкретным оборудованием и сетевой топологией.
Для правильного заказа необходимо определить тип коннектора, тип и категорию волокна, конструкцию кабеля, полярность, цвет и длину патч-корда.
