CS-1000C-SFP — компактный медиаконвертер 10/100/1000Base-T с SFP-слотом 100/1000Base-X

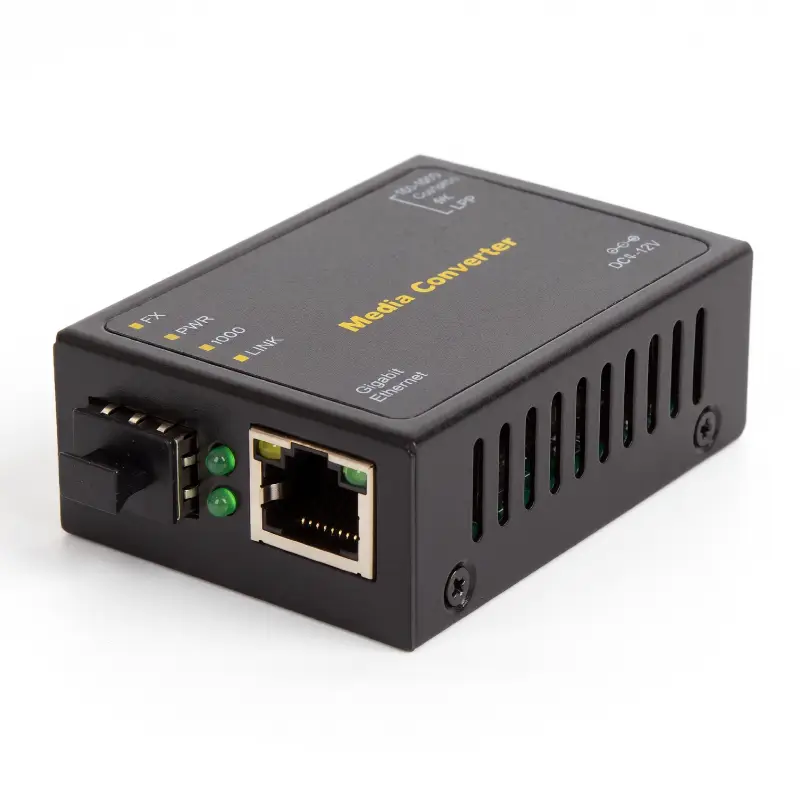

OPTOKON CS-1000C-SFP — компактный Ethernet-медиаконвертер для преобразования электрического сигнала 10/100/1000Base-T в волоконно-оптический 100/1000Base-X. Устройство оснащено одним портом RJ45 и универсальным SFP-слотом, что позволяет самостоятельно подобрать оптический трансивер в соответствии с типом волокна, длиной волны, необходимой дальностью и топологией сети.
В отличие от медиаконвертеров с фиксированной оптикой, CS-1000C-SFP не привязывает пользователя к одному типу оптического интерфейса. Для многомодовой линии можно установить соответствующий MM SFP, для одномодовой — SM SFP, а необходимая дальность определяется характеристиками выбранного трансивера.
Модель поддерживает Auto MDI/MDIX на медном порту, переключение оптического интерфейса 100M/1000M, Jumbo Frame до 9K, режимы Forward и Store-and-Forward, а также функцию Link Fault Pass Through для эффективного контроля состояния сквозного Ethernet-соединения.
Благодаря габаритам всего 69 × 50 × 25 мм и массе 100 г CS-1000C-SFP легко устанавливается в небольших телекоммуникационных боксах, системах видеонаблюдения, сетевых шкафах, промышленных панелях, BMS-системах и других местах с ограниченным пространством.
Передняя панель
Задняя панель
Блок питания
Основные преимущества CS-1000C-SFP
- 1 × 10/100/1000Base-T RJ45 для подключения стандартного Ethernet-оборудования.
- 1 × SFP-слот для оптических модулей 100/1000Base-X.
- Гибкий выбор оптики — Single Mode или Multimode в зависимости от установленного SFP.
- Гибкий выбор дальности — определяется характеристиками SFP-трансивера.
- Переключение 100M/1000M для использования совместимых Fast Ethernet или Gigabit Ethernet SFP.
- Jumbo Frame до 9K для передачи увеличенных Ethernet-кадров.
- Forward Mode / Store-and-Forward Mode.
- Auto MDI/MDIX на медном Ethernet-порту.
- Link Fault Pass Through для контроля состояния канала.
- LLCF и LLR для передачи информации о потере связи.
- LED-индикация состояния питания, TP и Fiber интерфейсов.
- Питание 5–12 V DC.
- MTBF более 50 000 часов.
- Компактный корпус — 69 × 50 × 25 мм.
- Масса всего 100 г.
- Опциональное широкотемпературное исполнение для более сложных условий эксплуатации.
Универсальный SFP-слот
Главное преимущество CS-1000C-SFP — использование сменного SFP-трансивера вместо встроенного оптического передатчика. Это позволяет использовать одну модель медиаконвертера для различных типов волоконно-оптических линий.
| Параметр | Возможность конфигурации |
|---|---|
| Тип волокна | Single Mode или Multimode |
| Скорость оптического интерфейса | 100M или 1000M в зависимости от режима и SFP |
| Длина волны | Определяется установленным SFP |
| Дальность передачи | Определяется установленным SFP |
| Оптический бюджет | Определяется характеристиками SFP |
| Тип оптического коннектора | Зависит от SFP, типичный вариант — LC Duplex |
Благодаря этому для модернизации или изменения параметров оптического канала во многих случаях достаточно заменить только SFP-модуль, не меняя сам медиаконвертер.
Как работает CS-1000C-SFP
Медиаконвертер выполняет преобразование сигнала между медным Ethernet и оптическим интерфейсом. RJ45-порт подключается к коммутатору, маршрутизатору, IP-камере, контроллеру, серверу или другому Ethernet-устройству. В SFP-слот устанавливается оптический модуль в соответствии с параметрами линии.
Типовая схема подключения:
Ethernet-устройство → RJ45 → CS-1000C-SFP → SFP → оптическое волокно → SFP / медиаконвертер / коммутатор → Ethernet-сеть
На другом конце оптической линии необязательно устанавливать второй CS-1000C-SFP. Если активное сетевое оборудование имеет совместимый SFP-порт, волоконно-оптическая линия может быть подключена непосредственно к нему.
Медный Ethernet-интерфейс
| Параметр | Значение |
|---|---|
| Количество портов | 1 × RJ45 |
| 10 Мбит/с | 10Base-T |
| 100 Мбит/с | 100Base-TX |
| 1000 Мбит/с | 1000Base-T |
| Auto MDI/MDIX | Да |
| Среда передачи | Витая пара |
Оптический интерфейс SFP
CS-1000C-SFP поставляется с SFP-слотом без установленного оптического трансивера. Пользователь может подобрать SFP в соответствии с конкретным проектом.
Типичные варианты:
- 1000Base-SX — для многомодового волокна;
- 1000Base-LX — для одномодового волокна;
- 100M SFP — при использовании соответствующего режима 100M;
- Long Distance SFP — для увеличенной дальности;
- другие совместимые SFP в соответствии с параметрами оптической сети.
Переключение 100M / 1000M
Медиаконвертер поддерживает адаптивное переключение оптического интерфейса между 100M и 1000M. Режим выбирается с помощью переключателя.
Это важное преимущество для сетей, где необходимо использовать не только стандартные Gigabit Ethernet SFP, но и совместимые 100 Мбит/с оптические модули.
Jumbo Frame 9K
CS-1000C-SFP поддерживает Jumbo Frame размером до 9K. Увеличенные Ethernet-кадры позволяют уменьшить относительное количество служебной информации при передаче больших объёмов данных.
Поддержка Jumbo Frame может быть полезна для:
- серверных сетей;
- систем хранения данных;
- резервного копирования;
- передачи больших файлов;
- потокового видео;
- промышленных Ethernet-систем.
Forward Mode и Store-and-Forward Mode
| Режим | Принцип работы |
|---|---|
| Forward Mode | Передача кадров с минимальной задержкой |
| Store-and-Forward | Полный приём Ethernet-кадра перед его передачей через другой интерфейс |
Возможность выбора режима позволяет адаптировать работу медиаконвертера к требованиям конкретной сети.
Link Fault Pass Through
Link Fault Pass Through (LFP) позволяет передавать информацию о потере соединения между медным и оптическим сегментами. Функция настраивается с помощью DIP-переключателя.
В механизм LFP входят:
- LLCF — Link Loss Carry Forward;
- LLR — Link Loss Return.
Это позволяет сетевому оборудованию и системам мониторинга быстрее реагировать на обрыв кабеля, неисправность SFP или потерю связи на одном из сегментов.
Преимущества LFP
- быстрое обнаружение неисправности оптической линии;
- контроль сквозного Ethernet-соединения;
- упрощение дистанционного мониторинга;
- сокращение времени поиска неисправности;
- более корректное определение Link Down активным оборудованием.
LED-индикация
| Индикатор | Назначение |
|---|---|
| PWR | Состояние питания медиаконвертера |
| TP LINK/ACT | Наличие и активность медного Ethernet-соединения |
| 1000 | Индикация режима Gigabit Ethernet |
| Fiber LINK/ACT | Наличие и активность оптического канала |
Питание 5–12 V DC
CS-1000C-SFP поддерживает широкий диапазон входного питания 5–12 V DC, что упрощает интеграцию устройства в различные телекоммуникационные и автоматизированные системы.
| Параметр | Значение |
|---|---|
| Напряжение питания | 5–12 V DC |
| Ток | До 1 A |
| DC-разъём | Jack 5.5/2.5 мм или 5.5/2.1 мм |
| Вход AC/DC адаптера | 85–265 V AC / 50 Hz |
Компактный корпус
Размеры CS-1000C-SFP составляют всего 69 × 50 × 25 мм, а масса — 100 г. Это позволяет устанавливать медиаконвертер в местах, где использование полноразмерного сетевого оборудования нецелесообразно или невозможно.
- небольшие телекоммуникационные боксы;
- шкафы систем видеонаблюдения;
- промышленные электрические шкафы;
- сетевые кроссовые;
- информационные киоски;
- системы автоматизации;
- локальные сетевые узлы.
Стандартное и широкотемпературное исполнение
| Параметр | Значение |
|---|---|
| Рабочая температура, стандартное исполнение | 0...+50 °C |
| Рабочая температура, опциональное исполнение | −40...+85 °C |
| Температура хранения | −40...+70 °C |
| Влажность | 5–95% |
Технические характеристики CS-1000C-SFP
| Характеристика | Значение |
|---|---|
| Модель | CS-1000C-SFP |
| Тип устройства | Compact Ethernet Fiber Media Converter |
| Преобразование | 10/100/1000Base-T ↔ 100/1000Base-X |
| Стандарты | IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-SX/LX |
| Медный порт | 1 × 10/100/1000Base-T RJ45 |
| Оптический порт | 1 × SFP slot |
| Оптическая скорость | 100M / 1000M, переключение режима |
| Тип волокна | Single Mode / Multimode в зависимости от SFP |
| Дальность | Зависит от установленного SFP |
| Auto MDI/MDIX | Да |
| Режимы передачи | Forward Mode / Store-and-Forward Mode |
| Jumbo Frame | До 9K |
| Link Fault Pass Through | Да |
| LLCF | Да |
| LLR | Да |
| LED-индикация | PWR; TP LINK/ACT; 1000; Fiber LINK/ACT |
| Напряжение питания | 5–12 V DC, 1 A |
| DC-разъём | Jack 5.5/2.5 мм или 5.5/2.1 мм |
| AC/DC адаптер | 85–265 V AC / 50 Hz |
| MTBF | Более 50 000 часов |
| Рабочая температура | 0...+50 °C |
| Опциональная рабочая температура | −40...+85 °C |
| Температура хранения | −40...+70 °C |
| Влажность | 5–95% |
| Габариты | 69 × 50 × 25 мм |
| Масса | 100 г |
Преимущества SFP-версии перед медиаконвертером с фиксированной оптикой
| Параметр | CS-1000C-SFP | Фиксированная оптика |
|---|---|---|
| Тип волокна | Выбирается через SFP | Задан производителем |
| Длина волны | Выбирается через SFP | Фиксированная |
| Дальность | Зависит от SFP | Фиксированная |
| Изменение параметров оптики | Достаточно заменить SFP | Требуется другая модель медиаконвертера |
| Single Mode / Multimode | Один медиаконвертер для обоих типов | Обычно отдельные модели |
| Складской запас | Один тип медиаконвертера + набор SFP | Несколько разных моделей |
Видеонаблюдение и системы безопасности
CS-1000C-SFP может использоваться для передачи Ethernet в системах IP-видеонаблюдения, где расстояние между камерой, коммутатором или видеорегистратором превышает возможности медного Ethernet.
- IP-камеры;
- NVR и серверы видеонаблюдения;
- периметральные системы;
- паркинги;
- контрольно-пропускные пункты;
- удалённые охранные объекты;
- городские системы видеонаблюдения.
Контроль доступа и автоматизация зданий
- контроллеры доступа;
- IP-домофоны;
- лифтовые системы;
- BMS;
- HVAC;
- инженерный мониторинг;
- информационные панели.
Корпоративные и кампусные сети
С помощью соответствующего SFP медиаконвертер можно использовать для соединения удалённых Ethernet-сегментов между этажами, корпусами или отдельными зданиями.
- офисные центры;
- университеты и школы;
- больницы и лаборатории;
- общежития;
- склады;
- производственные комплексы;
- удалённые офисы.
Промышленные Ethernet сети
Передача Ethernet по оптическому волокну обеспечивает гальваническую развязку и устойчивость к электромагнитным помехам, что особенно важно для промышленной среды.
- производственные линии;
- PLC и Ethernet-контроллеры;
- SCADA;
- промышленные ПК;
- терминалы и киоски;
- системы сбора данных;
- удалённые сетевые узлы.
Энергетика и коммунальная инфраструктура
- электрические подстанции;
- насосные станции;
- водоочистные сооружения;
- системы водоснабжения;
- SCADA-узлы;
- удалённые системы телеметрии.
Транспортная инфраструктура
- аэропорты;
- железнодорожные станции;
- туннели;
- метрополитен;
- транспортные терминалы;
- дорожные контроллеры;
- информационные табло;
- системы мониторинга.
Государственные и специализированные объекты
Компактный формат, возможность широкотемпературного исполнения и гибкий SFP-интерфейс позволяют использовать CS-1000C-SFP также в сетях государственных и специализированных объектов.
- контрольные комнаты;
- КПП;
- удалённые посты;
- системы мониторинга;
- локальные телекоммуникационные узлы.
Smart City
- городское видеонаблюдение;
- дорожные шкафы;
- Public Wi-Fi backhaul;
- Smart Parking;
- информационные системы;
- IoT-шлюзы;
- городские системы мониторинга.
Когда стоит выбрать CS-1000C-SFP
CS-1000C-SFP особенно целесообразно использовать, если:
- нужен компактный медиаконвертер с SFP-слотом;
- необходимо самостоятельно выбирать тип оптического трансивера;
- в одном проекте используются разные типы и длины оптических линий;
- требуется поддержка Single Mode и Multimode;
- нужна скорость 100 Мбит/с или 1 Гбит/с по оптике;
- необходим Jumbo Frame до 9K;
- требуется функция Link Fault Pass Through;
- нужны Auto MDI/MDIX и простое подключение;
- важны минимальные габариты;
- необходимо питание от 5 до 12 V DC;
- требуется опциональное широкотемпературное исполнение.
FAQ — часто задаваемые вопросы
Входит ли SFP-модуль в комплект?
Нет. CS-1000C-SFP оснащён SFP-слотом, а оптический трансивер выбирается и устанавливается отдельно в соответствии с параметрами сети.
Можно ли использовать одномодовый SFP?
Да. Для Single Mode линии необходимо установить соответствующий одномодовый SFP.
Можно ли использовать многомодовый SFP?
Да. Для Multimode оптической линии устанавливается соответствующий MM SFP.
Какова максимальная дальность?
Сам медиаконвертер не имеет фиксированной оптической дальности. Она определяется характеристиками установленного SFP-модуля и оптическим бюджетом линии.
Поддерживается ли 100 Мбит/с по оптике?
Да. CS-1000C-SFP поддерживает переключение оптического интерфейса между режимами 100M и 1000M при использовании совместимого SFP.
Поддерживаются ли Jumbo Frames?
Да. Максимальный размер Jumbo Frame составляет 9K.
Что такое LFP?
Link Fault Pass Through позволяет передавать информацию о потере связи между оптическим и медным интерфейсами, что упрощает мониторинг и поиск неисправностей.
Что такое LLCF и LLR?
Это механизмы контроля потери соединения, используемые в составе LFP для передачи информации о неисправности между сегментами канала.
Поддерживается ли Auto MDI/MDIX?
Да. RJ45-порт автоматически определяет тип медного подключения.
Какое питание требуется?
Медиаконвертер работает от 5–12 V DC с током до 1 A.
Каков рабочий температурный диапазон?
Стандартное исполнение работает при температуре 0...+50 °C. Опционально доступно широкотемпературное исполнение −40...+85 °C.
Поддерживает ли CS-1000C-SFP PoE?
Нет. Модель предназначена для передачи Ethernet-данных и не подаёт PoE-питание через порт RJ45.
Подбор конфигурации
OPTOKON CS-1000C-SFP — универсальный компактный медиаконвертер для перехода между медным 10/100/1000Base-T Ethernet и волоконно-оптической сетью через сменный SFP-модуль. Главное преимущество модели — возможность самостоятельно выбирать тип волокна, длину волны, оптический бюджет и дальность в соответствии с конкретным проектом.
Поддержка 100M/1000M, Jumbo Frame 9K, режимов Forward и Store-and-Forward, Auto MDI/MDIX, Link Fault Pass Through, широкого диапазона питания 5–12 V DC и опционального широкотемпературного исполнения делает CS-1000C-SFP удобным решением для корпоративных, промышленных, транспортных, городских и специализированных Ethernet-сетей.
