CS-12G-SDI — оптический конвертер SD/HD/3G/6G/12G-SDI, Ultra HD 4K до 2160p60, SFP

OPTOKON CS-12G-SDI — компактный профессиональный оптический видеоконвертер для двунаправленной передачи сигналов SDI через оптическое волокно. Устройство одновременно преобразует электрический SDI-сигнал в оптический и оптический сигнал обратно в SDI, обеспечивая полноценную передачу видео в обоих направлениях одновременно.

CS-12G-SDI поддерживает широкий набор профессиональных видеоформатов — от стандартного SD до HD, 3G-SDI, 6G-SDI и 12G-SDI. Максимальное поддерживаемое разрешение — Ultra HD 2160p60. Благодаря Multi-Rate архитектуре одно компактное устройство может использоваться с различными поколениями профессионального SDI-оборудования.

Для оптического подключения используется SFP-слот, в который можно установить стандартный оптический SDI SFP-модуль для 3G, 6G или 12G-SDI. Это позволяет подобрать оптический трансивер в соответствии с необходимой скоростью, типом волокна и дальностью передачи.

Важной особенностью CS-12G-SDI является возможность одновременной двунаправленной работы. При этом форматы видео в прямом и обратном направлениях могут отличаться. Например, в одном направлении может передаваться Ultra HD сигнал, а в другом — HD-SDI.

Основные преимущества CS-12G-SDI

• Двунаправленное преобразование SDI ↔ Optical Fiber в одном компактном устройстве.
• Одновременная передача в обоих направлениях.
• Различные видеоформаты в каждом направлении могут передаваться одновременно.
• Multi-Rate SDI — поддержка SD, HD, 3G-SDI, 6G-SDI и 12G-SDI.
• Ultra HD до 2160p60.
• Поддержка Level A и Level B.
• 1 × SD/HD/12G-SDI электрический видеовход.
• 1 × оптический вход.
• SMPTE Optical Fiber SFP socket.
• Возможность использования стандартных 3G, 6G или 12G-SDI SFP.
• Автоматическое определение формата SD, HD или 12G-SDI.
• Reclocking SDI-сигнала.
• 10-bit SD/HD/12G-SDI.
• 16 каналов embedded audio через оптический канал.
• Аудио 48 кГц / 24 бит.
• Поддержка видеосэмплирования 4:2:2 и 4:4:4.
• Поддержка цветовых пространств YUV и RGB.
• ASI support.
• Поддержка профессиональных стандартов SMPTE.

Одновременное преобразование SDI ↔ Fiber

CS-12G-SDI работает одновременно в двух направлениях:

SDI → CS-12G-SDI → Optical Fiber

Optical Fiber → CS-12G-SDI → SDI

Таким образом, одна оптическая линия может использоваться для организации двунаправленного профессионального видеоканала между двумя удалёнными точками.

При этом сигналы в обоих направлениях не обязательно должны иметь одинаковый формат. Это особенно удобно для телевизионных студий, мобильных телевизионных комплексов, спортивных трансляций и других систем, где необходимо передавать основной и обратный видеосигнал.

Поддержка SD, HD, 3G, 6G и 12G-SDI

Multi-Rate интерфейсы CS-12G-SDI обеспечивают совместимость с различными поколениями профессионального SDI-оборудования.

Благодаря этому нет необходимости использовать отдельные конвертеры для SD, HD и Ultra HD систем — один CS-12G-SDI может работать со всеми поддерживаемыми форматами.

Ultra HD 4K до 2160p60

CS-12G-SDI поддерживает профессиональную передачу Ultra HD видео с разрешением до 2160p60. Интерфейс 12G-SDI позволяет передавать Ultra HD сигнал через один SDI-канал без необходимости использования нескольких параллельных 3G-SDI соединений.

Поддерживаются Ultra HD форматы:

• 2160p23.98;
• 2160p24;
• 2160p25;
• 2160p29.97;
• 2160p30;
• 2160p50;
• 2160p59.94;
• 2160p60.

Поддержка 4K DCI

Кроме Ultra HD, устройство поддерживает профессиональные форматы 4K DCI, что делает его подходящим для киноиндустрии, постпродакшна и профессиональных AV-систем.

• 4K DCI 23.98p;
• 4K DCI 24p;
• 4K DCI 25p.

Поддержка 2K DCI

• 2K DCI 23.98p;
• 2K DCI 24p;
• 2K DCI 25p;
• 2K DCI 23.98PsF;
• 2K DCI 24PsF;
• 2K DCI 25PsF.

Поддерживаемые HD форматы

CS-12G-SDI поддерживает широкий набор профессиональных HD форматов:

• 720p50;
• 720p59.94;
• 720p60;
• 1080p23.98;
• 1080p24;
• 1080p25;
• 1080p29.97;
• 1080p30;
• 1080p50;
• 1080p59.94;
• 1080p60;
• 1080PsF23.98;
• 1080PsF24;
• 1080PsF25;
• 1080PsF29.97;
• 1080PsF30;
• 1080i50;
• 1080i59.94;
• 1080i60.

Поддержка SD PAL и NTSC

Обратная совместимость позволяет использовать CS-12G-SDI также в системах со стандартным SD-SDI видео.

Автоматическое определение SDI-формата

CS-12G-SDI автоматически определяет тип входного сигнала и поддерживает работу с SD, HD, Level A/B 3G-SDI, 6G-SDI и 12G-SDI.

Это упрощает интеграцию устройства в профессиональные видеосистемы, где могут использоваться камеры, видеомикшеры, мониторы и другое оборудование разных поколений.

Reclocking SDI-сигнала

Встроенная функция Reclocking восстанавливает тактовую структуру цифрового SDI-сигнала перед его дальнейшей передачей.

Это помогает обеспечить стабильную работу профессионального видеотракта и уменьшает влияние искажений сигнала, которые могут накапливаться при передаче через коаксиальные соединения.

Сменный оптический SFP-модуль

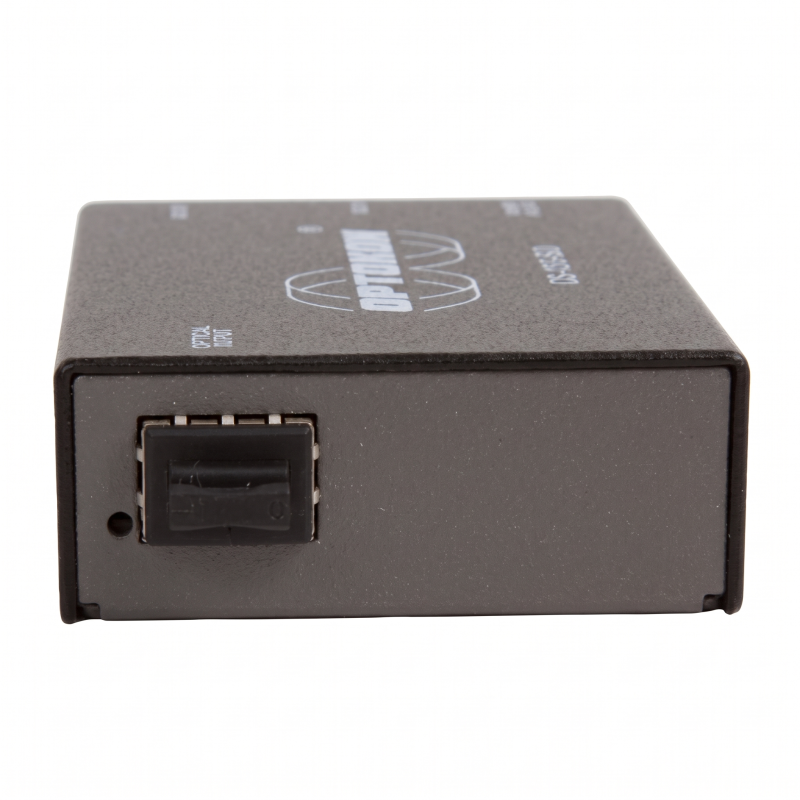

CS-12G-SDI оснащён SMPTE Optical Fiber SFP socket. Оптический SFP-модуль подбирается отдельно в соответствии с необходимым стандартом передачи и параметрами оптической линии.

Могут использоваться стандартные оптические SFP-модули для:

• 3G-SDI;
• 6G-SDI;
• 12G-SDI.

Благодаря модульной архитектуре параметры оптического интерфейса можно адаптировать к конкретному проекту без замены самого конвертера.

SFP-модуль поставляется отдельно.

Передача SDI через стандартное оптическое волокно

Использование SFP-архитектуры позволяет передавать профессиональный SDI-сигнал через оптическое волокно, которое широко используется в телекоммуникационных и компьютерных сетях.

Оптическая передача особенно эффективна в случаях, когда необходимо:

• передать SDI на значительное расстояние;
• соединить разные здания или помещения;
• избежать влияния электромагнитных помех;
• организовать гальваническую изоляцию между оборудованием;
• использовать существующую волоконно-оптическую кабельную инфраструктуру.

16 каналов встроенного аудио

Вместе с видеосигналом CS-12G-SDI поддерживает передачу до 16 каналов embedded audio через оптический канал.

Это позволяет передавать профессиональное многоканальное аудио вместе с видео без необходимости прокладки отдельных аудиолиний.

10-битное профессиональное видео

Оптический видеоинтерфейс поддерживает 10-bit SD/HD/12G-SDI, что делает CS-12G-SDI подходящим для профессиональных телевизионных, студийных и постпродакшн систем.

Видеосэмплирование 4:2:2 и 4:4:4

CS-12G-SDI поддерживает:

• 4:2:2;
• 4:4:4.

Поддерживаются цветовые пространства YUV и RGB, что обеспечивает совместимость с широким спектром профессионального видеооборудования.

Поддержка ASI

CS-12G-SDI поддерживает ASI, что расширяет возможности использования устройства в профессиональных телевизионных и broadcast-системах.

Поддерживаемые стандарты

Технические характеристики CS-12G-SDI

Телевизионные студии и Broadcast

CS-12G-SDI предназначен прежде всего для профессиональных систем передачи видео, где необходимо передавать SDI-сигналы на значительное расстояние через оптическое волокно.

Типичные применения:

• телевизионные студии;
• аппаратные и control room;
• студийные камеры;
• центральные машинные залы;
• линии между студией и аппаратной;
• обратное видео;
• broadcast infrastructure.

Мобильные телевизионные комплексы

Компактный формат и двунаправленная передача делают CS-12G-SDI удобным для OB vans и мобильных телевизионных комплексов.

Через оптическое волокно можно организовать длинные линии между камерами, сценой, мобильной аппаратной и другими элементами системы.

Спортивные трансляции

• подключение удалённых камер;
• стадионы и спортивные арены;
• replay-системы;
• табло и большие экраны;
• туннели и раздевалки;
• связь между различными зонами спортивного комплекса.

Концерты и Live Events

CS-12G-SDI может использоваться для передачи профессионального видео между сценой, FOH, видеомикшерами, LED-экранами и другими элементами концертной AV-инфраструктуры.

• концерты;
• фестивали;
• конференции;
• большие LED-экраны;
• сценические камеры;
• видеомикшеры;
• удалённые режиссёрские пульты.

Кино и постпродакшн

Поддержка 2K DCI, 4K DCI, 10-битного видео, 4:2:2, 4:4:4, YUV и RGB позволяет использовать CS-12G-SDI в профессиональных системах производства и обработки видео.

• съёмочные площадки;
• Video Village;
• мониторы режиссёра;
• DIT-станции;
• монтажные комплексы;
• Color Grading;
• постпродакшн студии;
• машинные залы.

Корпоративные AV-системы

• конференц-залы;
• корпоративные студии;
• Town Hall трансляции;
• большие презентационные залы;
• видеосвязь между зданиями;
• кампусные AV-сети.

Образование

• Lecture Capture;
• дистанционное обучение;
• видеосвязь между аудиториями;
• университетские студии;
• кампусные оптические линии;
• учебные телевизионные комплексы.

Медицинские системы

Профессиональная передача видео через оптическое волокно может использоваться для AV-инфраструктуры медицинских и учебных учреждений.

• операционные;
• учебные операционные залы;
• медицинские лаборатории;
• лекционные помещения;
• системы записи и трансляции.

Esports и Gaming Arenas

• сигналы комментаторов;
• игровые зоны;
• большие экраны;
• видеомикшеры;
• центральные аппаратные;
• распределение профессионального видеосигнала по арене.

Театры, музеи и выставочные комплексы

• проекционные системы;
• сценическое видео;
• backstage monitoring;
• экспозиционные дисплеи;
• проекционные аппаратные;
• удалённые AV-узлы.

Государственные и специализированные объекты

• операционные центры;
• ситуационные центры;
• залы для брифингов;
• учебные центры;
• системы профессионального видеонаблюдения;
• удалённые AV-системы.

Rental & Staging

CS-12G-SDI подходит для временных профессиональных инсталляций, где необходимо быстро организовать длинный SDI-канал через оптическое волокно.

• выставки;
• концерты;
• фестивали;
• trade shows;
• спортивные мероприятия;
• мобильные телевизионные комплексы.

Передача Ultra HD между зданиями

Оптическое волокно позволяет использовать CS-12G-SDI для передачи профессиональных UHD-сигналов между удалёнными помещениями и зданиями, где использование длинных коаксиальных SDI-линий является непрактичным.

Основной и резервный видеоканал

В критически важных профессиональных системах CS-12G-SDI может использоваться при построении основных и резервных оптических маршрутов передачи SDI-сигналов.

Когда стоит выбрать CS-12G-SDI

CS-12G-SDI целесообразно использовать, если:

• необходимо передавать профессиональный SDI-сигнал через оптическое волокно;
• требуется поддержка SD, HD, 3G, 6G и 12G-SDI;
• необходима передача Ultra HD до 2160p60;
• требуется одновременная двунаправленная передача SDI ↔ Fiber;
• в двух направлениях могут использоваться разные видеоформаты;
• нужен сменный SFP для выбора параметров оптического канала;
• необходима передача до 16 каналов embedded audio;
• требуется поддержка 10-bit видео;
• используются 4:2:2 или 4:4:4;
• требуется поддержка YUV и RGB;
• необходим SDI Reclocking;
• система используется для Broadcast, Live Events, Sports, Cinema или профессионального AV.

FAQ — часто задаваемые вопросы

Что делает CS-12G-SDI?

CS-12G-SDI преобразует профессиональный SDI-сигнал в оптический сигнал и одновременно преобразует полученный через оптическое волокно сигнал обратно в SDI.

Работает ли передача одновременно в обоих направлениях?

Да. Устройство поддерживает одновременное двунаправленное преобразование SDI ↔ Optical Fiber.

Должны ли форматы видео в обоих направлениях быть одинаковыми?

Нет. CS-12G-SDI позволяет одновременно передавать разные стандарты видео в каждом направлении.

Поддерживает ли CS-12G-SDI 4K?

Да. Устройство поддерживает Ultra HD до 2160p60, а также профессиональные форматы 4K DCI.

Поддерживается ли 12G-SDI?

Да. Устройство поддерживает SD, HD, 3G-SDI Level A/B, 6G-SDI и 12G-SDI.

Можно ли использовать устройство со старым HD-SDI оборудованием?

Да. Благодаря Multi-Rate поддержке CS-12G-SDI совместим не только с 12G-SDI, но и с SD-SDI, HD-SDI и 3G-SDI оборудованием.

Определяется ли формат автоматически?

Да. Устройство автоматически определяет формат входного SDI-сигнала.

Поддерживается ли Reclocking?

Да. CS-12G-SDI имеет функцию SDI Reclocking.

Сколько аудиоканалов можно передавать?

Через оптический канал поддерживается до 16 каналов embedded audio с параметрами 48 кГц / 24 бит.

Входит ли оптический SFP в комплект?

Нет. Оптический SFP-модуль является опциональным и поставляется отдельно.

Какие SFP можно использовать?

CS-12G-SDI позволяет устанавливать стандартные оптические SFP-модули для 3G, 6G или 12G-SDI.

Поддерживается ли ASI?

Да. Производителем заявлена поддержка ASI.

Поддерживается ли 4:4:4?

Да. Поддерживаются форматы сэмплирования 4:2:2 и 4:4:4, а также цветовые пространства YUV и RGB.

Подбор конфигурации

OPTOKON CS-12G-SDI — универсальный компактный оптический конвертер для профессиональной передачи SDI-видео через волоконно-оптические линии. Поддержка SD, HD, 3G-SDI, 6G-SDI и 12G-SDI позволяет использовать одно устройство с оборудованием разных поколений — от традиционных SD/HD систем до современного Ultra HD 2160p60.

Одновременная двунаправленная передача, возможность использования разных видеоформатов в каждом направлении, сменный SDI SFP, Reclocking, 10-битное видео, 4:2:2/4:4:4 и передача 16 каналов embedded audio делают CS-12G-SDI эффективным решением для телевизионных студий, спортивных трансляций, концертов, мобильных телевизионных комплексов, киноиндустрии, постпродакшна и профессиональных AV-систем.
