Надежная связь для экипажа и внешних радиостанций в тактических условиях
OPTOKON OEDX-20-это цифровая система внутренней связи (интерком), специально разработанная для бронированных машин, военных и специальных транспортных средств, работающих в суровых условиях.
Система обеспечивает надежную, непрерывную голосовую связь между членами экипажа (до 9 пользователей), а также интеграцию с внешними радиостанциями, создавая единую коммуникационную сеть внутри машины.
Благодаря модульной архитектуре, система легко адаптируется к различным типам транспортных платформ - от легких патрульных машин до тяжелой бронетехники.
Основные характеристики:
- До 9 пользователей одновременно (модульная структура)
- Высококачественный цифровой аудиосигнал
- Полная дуплексная связь между экипажем
- Интеграция с внешними радиостанциями
- Командирский контрольный модуль (CUU) с приоритетом передачи
- Поддержка гарнитур, внешних громкоговорителей и танковых шлемов
- Защищенный корпус - устойчив к вибрациям, пыли, влаге
- Гибкое подключение через Mil-разъемы (D38999)
- Питание: 18-32 V DC (номинально 24 V DC)
- Температурный диапазон: -40...+70 °C
- NATO Supplier Code: 1583G
- Архитектура системы OEDX-20
Система состоит из отдельных модулей, соединяющихся в единую коммуникационную сеть:

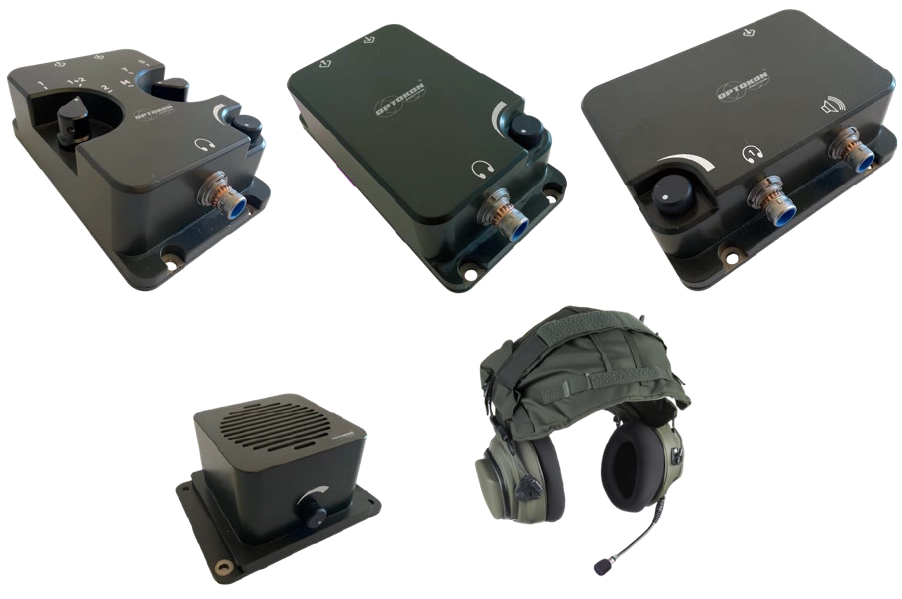

Компонент | Описание |
Main Unit (MU) | Центральный коммуникационный блок, который координирует все подключения пользователей и радиостанций. Обеспечивает питание и обмен аудиосигналами между модулями. |
Commander Control Unit (CUU) | Командирский модуль управления. Позволяет управлять всей системой, отдает приоритет командиру, имеет функцию радиоавторизации (Push-to-Talk Control). |
User Unit (UU) | Индивидуальный модуль пользователя с подключением гарнитуры или шлема. Обеспечивает локальный доступ к интеркому. |
Dual User Unit (DUU) | Вариант для двух пользователей с независимыми каналами связи. Идеально подходит для водителя и Стрелка или командира экипажа. |
External Loudspeaker (ELS) | Дополнительный громкоговоритель для внутреннего или наружного вещания. Может использоваться как интерком или внешнее оповещение. |
Headset (HS) | Профессиональная гарнитура или шлем со снижением шума, предназначенная для работы в транспорте с высоким уровнем шума. |
Особенности системы OEDX-20
- Модульная сборка - позволяет масштабировать систему до 9 пользователей
- Радиоавторизация через CUU-командир может управлять передачей через внешние радиостанции
- Гибкая конфигурация портов-поддержка различных комбинаций User Unit и Dual Unit
- Совместимость с большинством военных гарнитур (Nexus, TP120, TP240)
- Быстрое подключение без настройки-Plug & Play система
- Устойчивость к ударам, пыли, влаге (MIL-STD-810G)
- Защита от перегрузки и короткого замыкания
- Возможность обновления ПО через сервисный порт
Типичная конфигурация системы OEDX-20
Компонент | Количество | Функция |
Main Unit | 1 | Центральный коммутатор аудио и питания |
Commander Unit (CUU) | 1 | Приоритетное управление системой |
User Unit | 4–6 | Связь между членами экипажа |
Dual User Unit | 1–2 | Двойные рабочие места |
External Loudspeaker | 1–2 | Внутренняя или внешняя речь |
Headset | до 9 | Индивидуальные гарнитуры для экипажа |
Сферы применения
- Бронетехника (БТР, БМП, MRAP)
- Патрульные автомобили и спецтранспорт
- Мобильные командные пункты
- Инженерная техника, эвакуационные машины, разведывательные комплексы
- Промышленные и аварийно-спасательные транспортные системы
FAQ — Часто задаваемые вопросы
1. Сколько пользователей может поддерживать система OEDX-20?
До 9 пользователей одновременно. Количество станций зависит от конфигурации и количества модулей User Unit или Dual Unit.
2. Как осуществляется связь с внешними радиостанциями?
Подключение осуществляется через Main Unit, а передача контролируется командиром через CUU (Commander Unit), что отдает приоритет управлению каналом связи.
3. Можно ли использовать систему без гарнитур?
Да. Поддерживается внешний громкоговоритель (External Loudspeaker) для внутренней или внешней связи, например для оповещения экипажа или пехоты вне машины.
4. Какой тип питания используется?
Система работает от 18-32 В постоянного тока (обычно 24 В постоянного тока) и может быть подключена непосредственно к бортовой сети транспортного средства.
5. Возможно ли расширение системы?
Да. Благодаря модульной структуре, можно добавлять новые пользовательские модули или громкоговорители без изменений в базовой архитектуре.
6. каков уровень защиты корпуса?
Все модули выполнены в защищенном корпусе из алюминиевого сплава, сертифицированном по стандартам MIL-STD-810G, устойчивом к пыли, влаге, ударам и вибрациям.
7. Возможна ли интеграция с системами связи OPTOKON?
Да. OEDX-20 полностью совместима с маршрутизаторами LMSR-R63 и свечами LMSW-E33, что позволяет создавать единую тактическую IP-коммуникационную инфраструктуру.
Создайте единую тактическую систему связи экипажа с интеркомом OPTOKON OEDX-20.
Получите индивидуальную конфигурацию для вашей техники — info@optokon.ua
