Модульные адаптерные панели OPTOKON CNPM для оптических кроссов ODF
OPTOKON CNPM — серия сменных фронтальных панелей для установки оптических адаптеров в распределительных кроссах ODF, телекоммуникационных шкафах и других компонентах системы управления волоконно-оптическими кабелями OPTOKON.
Панели изготавливаются из листового алюминия и поддерживают большинство распространённых оптических адаптеров: SC, LC, FC, ST, LSH/E2000, MU, MT-RJ, SENKO SN-MT, а также гибридные интерфейсы. Отдельные исполнения используются в качестве глухих заглушек или панелей для ввода кабелей через гермовводы PG9.
Модульная конструкция позволяет собрать оптический кросс в соответствии с необходимым количеством волокон, типом коннекторов и конфигурацией сети. При необходимости одну панель можно заменить другой без замены всего ODF.
Основные преимущества CNPM
- Модульная конструкция для гибкой комплектации оптического кросса.
- Стандартный размер 128 × 28,5 мм для оборудования OPTOKON Cable Management System.
- Высокая плотность портов — до 128 волокон на одной панели в исполнении SNMT-1P.
- Поддержка одномодовых и многомодовых сетей.
- Совместимость с UPC и APC адаптерами соответствующего типа.
- Панели на 3, 4, 6 или 8 адаптерных позиций в зависимости от форм-фактора.
- Поддержка Simplex, Duplex и Quadruplex интерфейсов.
- Фиксация адаптеров клипсой или винтами.
- Глухие панели для закрытия неиспользуемых модульных позиций.
- Панели для гермовводов PG9 с одним, двумя или четырьмя отверстиями.
- Возможность специального исполнения под другие адаптеры или требования проекта.
- Унифицированный внешний вид — стандартное серебристое покрытие Stainless Steel Look.
Назначение адаптерной панели
CNPM формирует оптический интерфейс распределительного кросса. В отверстиях панели устанавливаются адаптеры, к которым с наружной стороны подключаются коммутационные патч-корды, а с внутренней — пигтейлы, претерминированные кабели или внутренние соединительные шнуры.
Сменная конструкция упрощает:
- подбор необходимого типа оптических портов;
- увеличение или уменьшение количества подключений;
- переход с одного типа адаптеров на другой;
- разделение разных сервисов в пределах одного ODF;
- замену повреждённой панели;
- резервирование места для будущего расширения сети;
- организацию кабельного ввода через PG9.
Стандартные технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Сменная адаптерная или кабельная панель |
| Серия | CNPM |
| Материал | Листовой алюминий |
| Размеры | 128 × 28,5 мм |
| Стандартный цвет | Серебристый, Stainless Steel Look |
| Количество адаптеров | От 3 до 8 в зависимости от типа панели |
| Максимальная заявленная вместимость | До 128 волокон в исполнении CNPM-SNMT-1P |
| Типы волокна | Singlemode или Multimode |
| Типы полировки | PC/UPC или APC — определяются установленными адаптерами |
| Фиксация адаптеров | Монтажная клипса или винты |
| Основное применение | OPTOKON Fiber Optic Cable Management System |

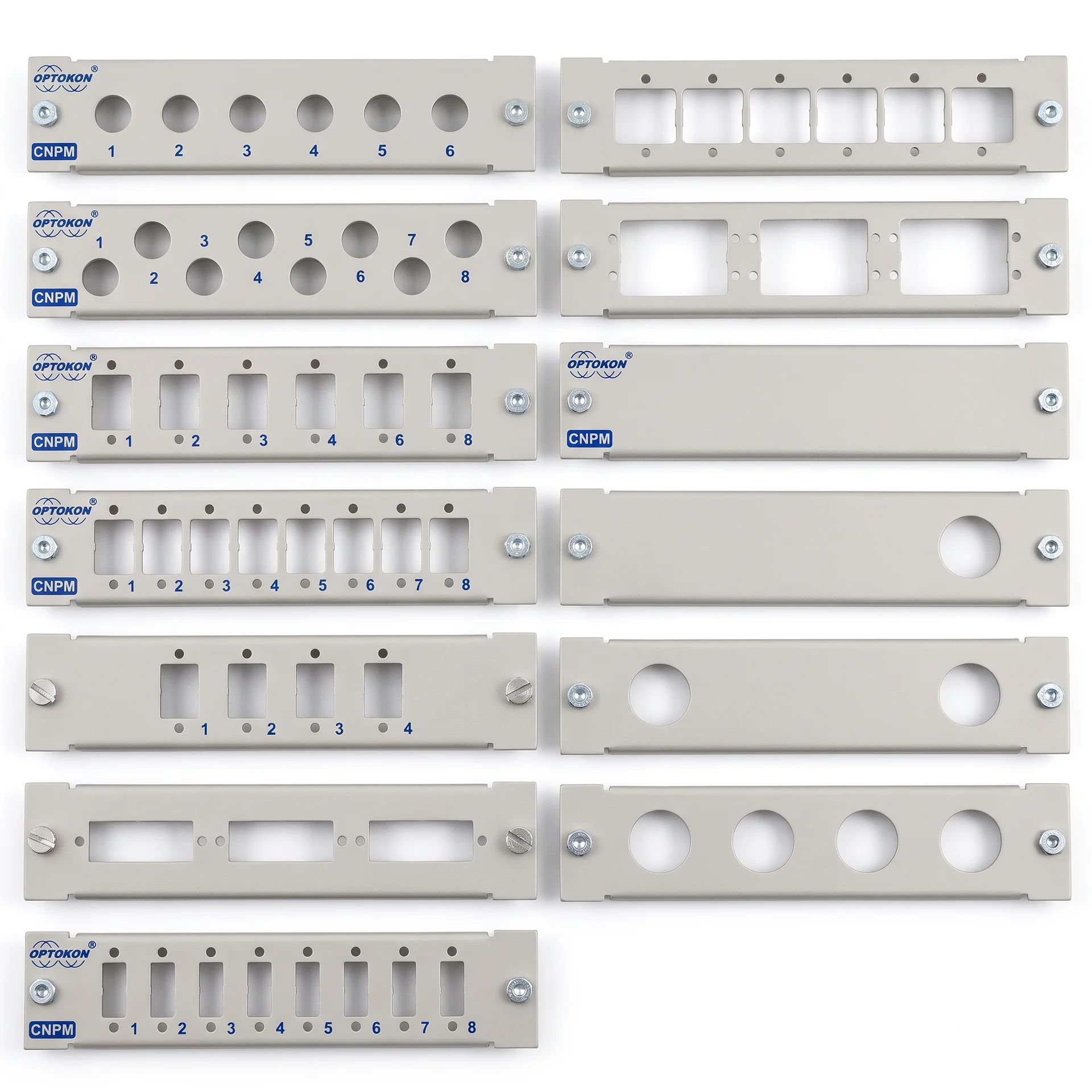

Стандартные варианты CNPM
| Код панели | Количество адаптеров | Тип интерфейса | Вместимость |
|---|---|---|---|
| CNPM-ST-06 | 6 | ST | 6 волокон |
| CNPM-ST-08 | 8 | ST | 8 волокон |
| CNPM-FC-06 | 6 | FC | 6 волокон |
| CNPM-FC-08 | 8 | FC | 8 волокон |
| CNPM-E2-04/06/08 | 4, 6 или 8 | LSH/E2000 в форм-факторе SC | 4, 6 или 8 волокон |
| CNPM-SC-04/06/08 | 4, 6 или 8 | SC | 4, 6 или 8 волокон |
| CNPM-DLC-04 | 4 | Duplex LC в форм-факторе SC | 8 волокон |
| CNPM-DLC-06 | 6 | Duplex LC в форм-факторе SC | 12 волокон |
| CNPM-DLC-08 | 8 | Duplex LC в форм-факторе SC | 16 волокон |
| CNPM-DSC-06 | 6 | Duplex SC | 12 волокон |
| CNPM-QLC-06 | 6 | Quadruplex LC | 24 волокна |
| CNPM-DE2-06 | 6 | Компактный Duplex LSH/E2000 | 12 волокон |
| CNPM-SNMT-1P | 8 | SENKO SN-MT, однопортовое исполнение | 128 волокон |
Примечание: в паспорте общий ряд для CNPM-DLC-04/06/08 указывает вместимость 12-16 волокон, однако фактическая арифметическая вместимость Duplex LC составляет 2 волокна на адаптер: соответственно 8, 12 или 16 волокон. Окончательную конфигурацию необходимо подтвердить при заказе.
Панели для кабельных вводов и резервных позиций
| Код | Исполнение | Назначение |
|---|---|---|
| CNPM-00 | Глухая панель | Закрытие неиспользуемой модульной позиции |
| CNPM-PG | 1 отверстие для PG9 | Ввод одного кабеля через гермоввод PG9 |
| CNPM-PG-02 | 2 отверстия для PG9 | Ввод двух кабелей |
| CNPM-PG-04 | 4 отверстия для PG9 | Ввод до четырёх кабелей |
Варианты, доступные по запросу
| Код | Количество | Тип интерфейса | Вместимость |
|---|---|---|---|
| CNPM-STP-06 | 6 | RJ-45 | 6 портов |
| CNPM-MJ-06 | 6 | MT-RJ | 12 волокон |
| CNPM-DMU-06 | 6 | Duplex MU | 12 волокон |
| CNPM-DSC-03 | 3 | Duplex SC | 6 волокон |
| CNPM-QLC-03 | 3 | Quadruplex LC | 12 волокон |
| CNPM-DLC-06 | 6 | Duplex LC в отдельном форм-факторе, не SC footprint | 12 волокон |
Другие типы отверстий, адаптеров или цветов могут изготавливаться по специальному запросу. Для таких исполнений может действовать увеличенное минимальное количество заказа.
Панели для SC, LSH/E2000 и Duplex LC
Адаптеры SC, LSH/E2000 и Duplex LC могут использовать одинаковый монтажный форм-фактор SC. Это позволяет применять унифицированную механическую основу панели для различных оптических интерфейсов.
При заказе необходимо точно указать:
- тип адаптера;
- Singlemode или Multimode;
- UPC или APC;
- цвет адаптера;
- тип внутренней центрирующей втулки;
- фиксацию клипсой или винтами;
- необходимое количество портов.
Панели высокой плотности
Для увеличения количества волокон в одной модульной позиции применяются Duplex и Quadruplex адаптеры:
- 6 × Duplex SC — до 12 волокон;
- 6 × Duplex LC — до 12 волокон;
- 8 × Duplex LC — до 16 волокон;
- 6 × Quadruplex LC — до 24 волокон;
- 8 × SN-MT-1P — до 128 волокон.
Панели высокой плотности целесообразно использовать в центрах обработки данных, операторских узлах, PUDOS и других кроссах, где необходимо максимально эффективно использовать доступное пространство.
CNPM-SNMT-1P — до 128 волокон
CNPM-SNMT-1P — высокоплотная панель для восьми однопортовых адаптеров SENKO SN-MT. Заявленная производителем вместимость составляет до 128 волокон.
Точное количество волокон, тип адаптеров, конфигурация коннекторов и полярность должны соответствовать используемой кабельной системе SN-MT. Перед заказом необходимо согласовать полные артикулы адаптеров и кабельных сборок.
Фиксация адаптеров
В зависимости от выбранного адаптера он может крепиться к CNPM двумя способами:
- монтажной клипсой — быстрая установка без отдельных винтов;
- винтами — дополнительная механическая фиксация адаптера к панели.
В коде заказа буква F после артикула адаптера означает винтовое крепление.
Формирование кода заказа с адаптерами
CNPM - X / Y(F) / примечание
| Часть кода | Значение |
|---|---|
| CNPM-X | Тип панели и количество адаптерных позиций |
| Y | Полный артикул установленного адаптера |
| F | Фиксация адаптера винтами |
| Примечание | Специальное исполнение, монтажные винты, маркировка или другие требования |
Примеры конфигураций
| Панель | Пример установленных адаптеров | Крепление |
|---|---|---|
| DLC-06 — 6 × Duplex LC | 6 × A-LC-D/PC-01-03 BL | Винты |
| SC-08 — 8 × SC | 8 × A-SC/PC-02-01 BG-01 | Винты |
| E2-04 — 4 × LSH/E2000 | 4 × A-LSH/APC-01-GR-S21 | Винты |
| FC-08 — 8 × FC | 8 × A-FC/PC-01-240-12 | Винты |
| ST-06 — 6 × ST | 6 × A-ST/PC-02-03-02 | Винты |
| SNMT-1P — 8 × SN-MT-1P | 8 × A-SN-MT-1P | Винты |
Артикулы адаптеров в таблице приведены как примеры структуры заказа. Перед закупкой необходимо подтвердить актуальный артикул, тип волокна, полировку, цвет, втулку и конфигурацию ключей.
Совместимое оборудование OPTOKON
CNPM используется в различных компонентах OPTOKON Cable Management System, включая:
- оптические панели MCNP;
- кроссы OFDU-TS;
- высокоплотные кроссы PUDOS;
- шкафы и боксы с модульными позициями CNPM;
- внутренние и наружные оптические распределительные системы OPTOKON.
Совместимость необходимо подтверждать по документации конкретной модели ODF, поскольку количество доступных позиций CNPM и способ их крепления могут отличаться.
Примеры конфигурации ODF
| Сценарий | Рекомендуемая панель |
|---|---|
| 6 одномодовых портов FC | CNPM-FC-06 |
| 8 портов SC/UPC | CNPM-SC-08 с соответствующими SC/UPC адаптерами |
| 8 портов SC/APC | CNPM-SC-08 с соответствующими SC/APC адаптерами |
| 12 волокон LC Duplex | CNPM-DLC-06 |
| 16 волокон LC Duplex | CNPM-DLC-08 |
| 24 волокна LC Quad | CNPM-QLC-06 |
| 12 волокон Duplex SC | CNPM-DSC-06 |
| Кабельный ввод через два PG9 | CNPM-PG-02 |
| Резервная модульная позиция | CNPM-00 |
| Высокоплотная система SN-MT | CNPM-SNMT-1P |
Как правильно выбрать панель CNPM
- Определите модель ODF. Проверьте наличие и количество совместимых позиций CNPM.
- Рассчитайте количество волокон. Учитывайте, что Simplex, Duplex и Quad адаптеры имеют разную вместимость.
- Выберите тип коннектора. SC, LC, FC, ST, LSH/E2000, MU, MT-RJ, SN-MT или другой.
- Определите тип волокна. Singlemode или Multimode.
- Выберите полировку. UPC и APC не должны смешиваться в одном оптическом соединении.
- Уточните форм-фактор адаптера. Например, Duplex LC может иметь SC footprint или отдельный компактный форм-фактор.
- Выберите способ крепления. Клипса или винты.
- Уточните цвет и тип втулки адаптера.
- Добавьте глухие панели для неиспользуемых позиций.
- Для кабельного ввода выберите панель PG9 с необходимым количеством отверстий.
Области применения
- оптические кроссы ODF;
- 19-дюймовые телекоммуникационные стойки;
- центры обработки данных;
- операторские узлы связи;
- сети FTTH, FTTB и FTTx;
- локальные и корпоративные сети;
- промышленные оптические системы;
- телекоммуникационные шкафы;
- сети видеонаблюдения;
- энергетика и критическая инфраструктура;
- мобильные и стационарные узлы связи;
- высокоплотные оптические системы SN-MT.
Рекомендации по монтажу
- Перед монтажом проверьте совместимость панели с конкретным ODF.
- Устанавливайте адаптеры в соответствии с рекомендованным способом фиксации.
- Не затягивайте монтажные винты с чрезмерным усилием.
- Не смешивайте UPC и APC интерфейсы.
- Перед подключением очистите ферулы коннекторов.
- Закрывайте неиспользуемые адаптеры пылезащитными колпачками.
- Закрывайте пустые модульные позиции панелями CNPM-00.
- Соблюдайте минимальный радиус изгиба патч-кордов и пигтейлов.
- Маркируйте порты в соответствии со схемой соединений.
- После монтажа проверьте оптические потери каждого канала.
FAQ — часто задаваемые вопросы
Какой размер панели CNPM?
Стандартные размеры составляют 128 × 28,5 мм.
Из какого материала изготавливаются панели?
CNPM изготавливаются из листового алюминия и стандартно имеют серебристый внешний вид Stainless Steel Look.
Входят ли адаптеры в комплект?
Панель может заказываться отдельно или с установленными адаптерами. Полная конфигурация определяется кодом заказа.
Какова максимальная вместимость CNPM?
Стандартные панели с Quadruplex LC поддерживают до 24 волокон, а исполнение CNPM-SNMT-1P — до 128 волокон.
Что означает F в коде?
F означает, что адаптеры фиксируются на панели винтами.
Можно ли устанавливать Multimode адаптеры?
Да. Панели поддерживают как одномодовые, так и многомодовые адаптеры соответствующего форм-фактора.
Можно ли заказать другой цвет?
Да, но нестандартный цвет доступен по специальному запросу и может потребовать увеличенного количества заказа.
Для чего нужна CNPM-00?
Это глухая панель для безопасного и аккуратного закрытия неиспользуемой модульной позиции.
Входят ли гермовводы PG9 в комплект панели?
Паспорт описывает панели с отверстиями для PG9. Наличие самих гермовводов необходимо отдельно подтвердить в комплектации.
Можно ли изготовить специальную панель?
Да. OPTOKON предлагает нестандартные исполнения по запросу, но для них может действовать повышенное минимальное количество заказа.
Что необходимо указать для заказа
- модель оптического кросса или шкафа;
- необходимое количество панелей;
- тип панели CNPM;
- количество адаптерных позиций;
- тип адаптеров;
- Singlemode или Multimode;
- UPC или APC;
- тип центрирующей втулки;
- цвет адаптеров;
- крепление клипсой или винтами;
- необходимость нумерации и специальной маркировки;
- глухие панели или панели PG9;
- другие специальные требования.
Заказать адаптерные панели OPTOKON CNPM
Для подбора панелей OPTOKON CNPM сообщите модель оптического кросса, количество волокон, тип коннекторов, полировку и необходимое количество портов.
Специалисты помогут сформировать код заказа, подобрать совместимые адаптеры и рассчитать необходимую конфигурацию панелей для вашего ODF.
