Полевые оптические коннекторы и патч-корды OPTOKON HMA Expanded Beam

OPTOKON HMA — серия защищённых волоконно-оптических коннекторов и кабельных сборок для быстрого развёртывания тактических, промышленных и мобильных сетей в сложных условиях. Основной и наиболее распространённой моделью серии является OPTOKON HMA-J — гермафродитный коннектор среднего типоразмера с двумя или четырьмя оптическими каналами.

В отличие от обычных коннекторов с физическим контактом волокон, HMA использует технологию Expanded Beam — расширенного оптического луча. Перед передачей через разъёмное соединение световой луч расширяется и коллимируется линзой, проходит через воздушный промежуток, а затем фокусируется в волокно противоположного коннектора.

Такая конструкция уменьшает чувствительность соединения к пыли, грязи, влаге, маслам, вибрациям и многократным подключениям. Оптические поверхности волокон не контактируют непосредственно, поэтому не подвергаются характерному для контактных коннекторов механическому износу.

OPTOKON HMA-J — основной коннектор серии

HMA-J, или HMA Junior, сочетает компактные размеры с высокой механической прочностью и поддерживает 2- или 4-канальные конфигурации. Коннектор может комплектоваться одномодовыми или многомодовыми волокнами и поставляется в виде кабельной вилки, панельного разъёма или готовой переходной кабельной сборки.

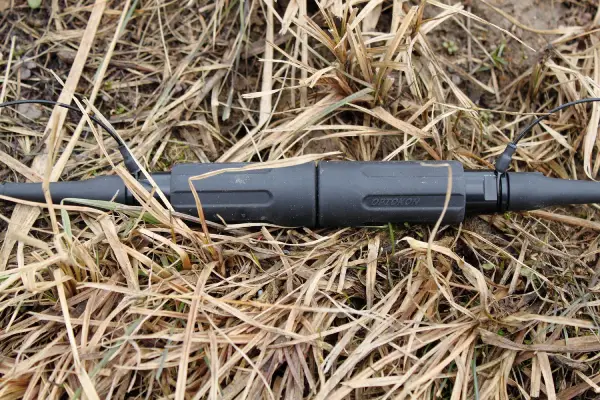

Гермафродитная конструкция означает, что для соединения двух кабельных сегментов не требуются отдельные части male и female или промежуточный адаптер. Кабель с вилкой HMA-J можно непосредственно соединить с другим таким кабелем. Это упрощает создание последовательных линий и позволяет быстро увеличивать их длину в полевых условиях.

Основные преимущества OPTOKON HMA-J

• Expanded Beam: бесконтактная оптическая система с линзами, менее чувствительная к загрязнениям.
• 2 или 4 оптических канала: одномодовые или многомодовые конфигурации.
• Гермафродитное соединение: прямое подключение кабеля к кабелю без промежуточного адаптера.
• Быстрое развёртывание: возможность последовательно соединять кабельные сегменты.
• Высокая механическая выносливость: устойчивость к падениям, ударам, вибрациям и растягивающим нагрузкам.
• Работа в широком температурном диапазоне: от -55 до +85 °C для HMA-J согласно актуальной спецификации OPTOKON.
• Защита при погружении: испытания на глубине до 15 м в течение 24 часов.
• Полевая ремонтопригодность: конструкция рассчитана на оперативное обслуживание кабельных сборок.
• Простая очистка: доступную внешнюю поверхность линзы очищать проще, чем углублённую контактную ферулу.
• Панельные исполнения: варианты с гайковым или фланцевым креплением.
• Переходные сборки: HMA-J может соединяться кабелем с LC, SC, ST, FC и другими стандартными оптическими интерфейсами.

Как работает Expanded Beam

Технические характеристики HMA-J

Примечание: приведённые характеристики относятся к HMA-J в конфигурациях, описанных производителем. Параметры готового изделия зависят от типа волокна, кабеля, длины, раскладки каналов, рабочей длины волны и исполнения коннекторов. Перед заказом необходимо согласовать спецификацию конкретной кабельной сборки.

Сравнение моделей OPTOKON HMA

Варианты исполнения HMA-J

Кабель HMA-J ↔ HMA-J

Тактический кабель с гермафродитными вилками HMA-J с обеих сторон. Используется для соединения полевых узлов, коммутационных боксов, транспортных средств и мобильных пунктов управления. Кабели можно последовательно соединять для увеличения общей длины линии.

Панельный HMA-J

Разъём для установки на корпус коммутационного бокса, активного оборудования или мобильного комплекса. Доступны варианты с гайковым креплением BN и фланцевым креплением BF, а также исполнения с защищённой задней частью.

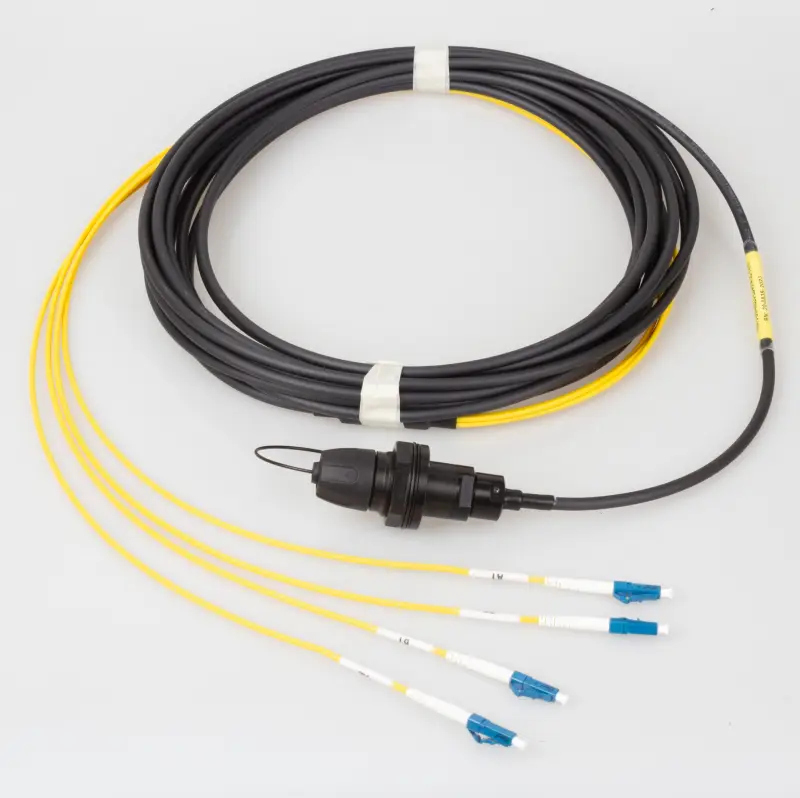

HMA-J ↔ LC

Переходная сборка обеспечивает подключение полевого HMA-J к оборудованию со стандартными портами LC: коммутаторам, медиаконвертерам, SFP-модулям, оптическим кроссам и измерительным приборам.

HMA-J не подключается непосредственно к LC. Переход выполняется при помощи панельной сборки, breakout-кабеля или гибридного патч-корда, внутри которого каждый канал HMA-J завершается соответствующим LC-коннектором.

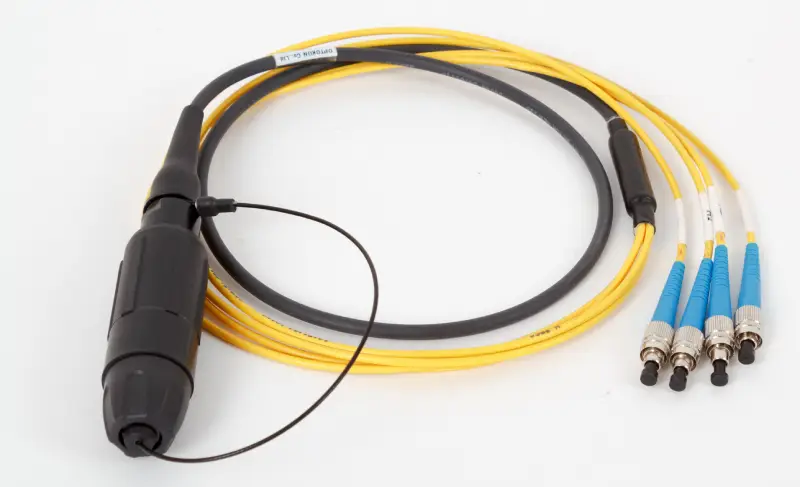

HMA-J ↔ SC, ST или FC

Аналогичные переходные сборки применяются для интеграции тактической линии с телекоммуникационными кроссами, промышленным оборудованием, измерительными системами и существующей волоконно-оптической инфраструктурой.

Совместимость HMA-J с коннекторами других производителей

HMA-J относится к семейству гермафродитных Expanded Beam интерфейсов класса Junior/Medium, связанных с требованиями MIL-DTL-83526/20 для кабельной вилки и MIL-DTL-83526/21 для панельного разъёма.

Производители аналогичных интерфейсов заявляют взаимное соединение ряда Junior-серий. Однако термины compatible или intermateable прежде всего означают возможность механического соединения стандартизированных исполнений. Они не отменяют необходимость проверки оптических параметров.

Что необходимо проверить перед соединением коннекторов разных производителей

• точное соответствие исполнению MIL-DTL-83526/20 или /21;
• типоразмер: Junior/Medium, а не Mini или Senior;
• количество и позиции активных каналов;
• одинаковую схему каналов и полярность кабельной сборки;
• Singlemode или Multimode;
• тип волокна: например, OM1, OM2-OM5, G.652.D или G.657.A1;
• рабочую длину волны оптических линз;
• допустимый бюджет оптических потерь;
• ключевание, ориентацию вставки и механическое исполнение;
• материал корпуса и устойчивость к морской воде, топливу или химическим веществам;
• условия сохранения заявленной степени защиты после межбрендового соединения.

Важное предупреждение: перед закупкой смешанной системы рекомендуется передать поставщику точные артикулы обоих коннекторов и получить письменное подтверждение intermateability. Для ответственных систем необходимо провести контрольное соединение, измерить вносимые и обратные потери, а также проверить линию на всех рабочих длинах волн.

Чем HMA-J отличается от обычных LC или SC

Области применения

• тактические сети связи и полевые магистрали;
• мобильные командные пункты и узлы C4ISR;
• бронированные и специальные транспортные средства;
• полевые оптические коммутаторы, медиаконвертеры и кроссы;
• временные сети телерадиовещания и прямых трансляций;
• нефтегазовые и нефтехимические объекты;
• горнодобывающие предприятия и тяжёлая промышленность;
• энергетика и критическая инфраструктура;
• морские, береговые и офшорные объекты — в соответствующем материальном исполнении;
• роботизированные, сенсорные и дистанционно управляемые комплексы;
• аварийные, резервные и временные каналы передачи данных.

Варианты для заказа

Пример структуры кода заказа OPTOKON

HMA-X(x) – (N×AAA) / CCC FFF – XX – (L2) – LLL

• HMA-J — кабельная вилка Junior;
• HMA-J-BN / HMA-J-BNB — панельное исполнение с гайковым креплением;
• HMA-J-BF / HMA-J-BFB — панельное фланцевое исполнение;
• OM1 — многомодовое волокно 62,5/125 мкм;
• OM2-OM5 — многомодовое волокно 50/125 мкм;
• S2D — одномодовое волокно G.652.D;
• S7A — одномодовое волокно G.657.A1;
• JC — стандартная перекрёстная схема HMA-кабеля;
• JS — прямая схема; стандартная для перехода HMA на отдельные LC, SC, ST или FC;
• LLL — длина кабельной сборки в метрах.

Фактический код формируется поставщиком после согласования полной конфигурации. Доступность отдельных волокон, кабелей, разъёмов и материалов корпуса необходимо подтвердить на момент заказа.

Как правильно подобрать конфигурацию

1. Определите количество каналов. Для HMA-J стандартными являются 2 или 4 оптических канала.
2. Выберите SM или MM. Тип должен соответствовать активному оборудованию и остальной части линии.
3. Уточните волокно и длину волны. Для MM это могут быть OM1-OM5; для SM — G.652.D или G.657.A1.
4. Проверьте полярность. Для HMA ↔ HMA и HMA ↔ LC могут применяться разные схемы соответствия каналов.
5. Рассчитайте оптический бюджет. Необходимо учитывать потери каждого HMA-соединения, стандартных коннекторов, волокна и системный запас.
6. Выберите кабель. Учитывайте растяжение, раздавливание, минимальный радиус изгиба, температуру, химические воздействия и способ развёртывания.
7. Определите корпусное исполнение. Кабельная вилка, панельный BN/BF, защищённый задний узел или breakout.
8. Добавьте аксессуары. Защитные крышки, барабан, комплект очистки, транспортный кейс и контрольный патч-корд.

Эксплуатация и очистка

• Перед подключением осмотрите корпус, уплотнения и поверхности линз.
• Удалите крупные частицы чистым воздухом или способом, рекомендованным производителем.
• Для очистки используйте только безворсовые материалы и средства, предназначенные для оптических поверхностей.
• Не применяйте абразивные материалы и не касайтесь линз пальцами.
• После очистки убедитесь, что на линзах отсутствуют жидкость и твёрдые частицы.
• Не соединяйте повреждённые или механически несовместимые части с применением силы.
• Когда коннектор не используется, устанавливайте защитную крышку.
• После ремонта или замены кабеля проверяйте вносимые потери измерительным прибором.

FAQ — часто задаваемые вопросы

Можно ли напрямую соединить два кабеля HMA-J?

Да. Кабельные вилки HMA-J имеют гермафродитную конструкцию и соединяются друг с другом без отдельного адаптера, если их оптические конфигурации совместимы.

Совместим ли HMA-J с LC?

Не механически. Для подключения требуется переходная кабельная или панельная сборка HMA-J ↔ LC. Также необходимо согласовать тип волокна, полировку LC, количество каналов и полярность.

Можно ли соединить одномодовый HMA-J с многомодовым?

Механическое соединение некоторых исполнений может быть возможным, однако такая линия не считается корректной оптической конфигурацией. SM и MM не следует смешивать без специально разработанного преобразующего решения.

Любой ли Pro Beam Junior автоматически совместим с HMA-J?

Нет. Соответствующий стандарт и типоразмер создают основу для взаимного соединения, но необходимо проверить конкретные артикулы, количество каналов, раскладку, тип волокна, длину волны и допустимые потери.

Одинаковы ли HMA-J, HMA-M и HMA-S?

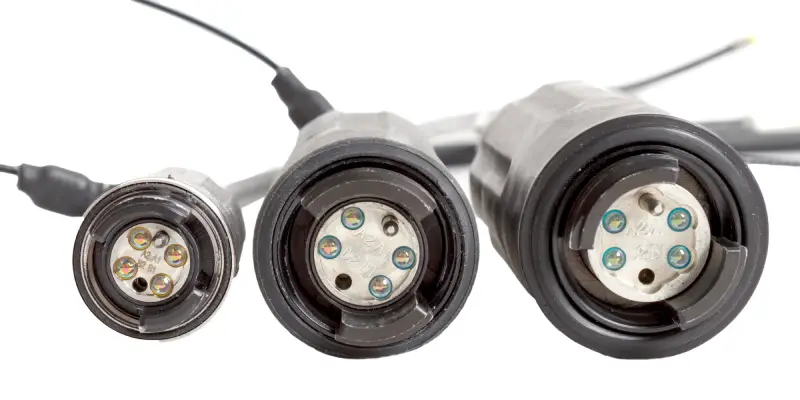

Нет. Это разные типоразмеры. HMA-M является компактной серией, HMA-J — основной серией Junior/Medium, а HMA-S — более крупной многоканальной серией. Их не следует считать механически взаимозаменяемыми.

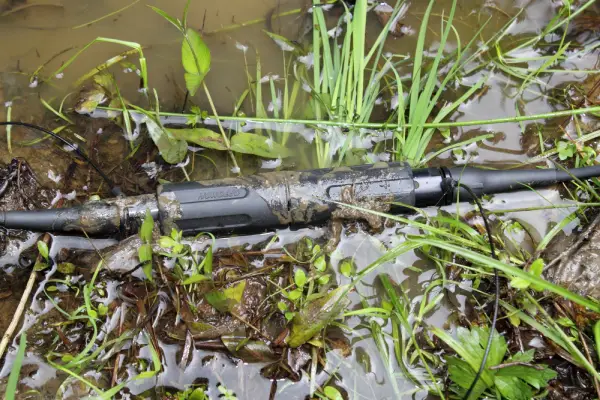

Может ли HMA-J работать под водой?

Спецификация OPTOKON для HMA-J содержит испытание погружением на глубину до 15 м в течение 24 часов. Это не следует автоматически трактовать как разрешение на постоянную подводную эксплуатацию. Необходимо учитывать исполнение всего кабеля, состояние уплотнений и условия конкретной системы.

Полностью ли Expanded Beam нечувствителен к грязи?

Нет. Технология значительно снижает чувствительность к локальному загрязнению по сравнению с физическим контактом, но большое количество грязи, плёнка масла, вода или повреждение линзы всё равно могут увеличить оптические потери.

Сколько HMA-соединений можно установить в одной линии?

Количество определяется оптическим бюджетом. Потери каждой пары HMA суммируются, поэтому для длинных последовательных линий необходимо выполнить расчёт и контрольные измерения.

Поддерживает ли HMA-J Gigabit Ethernet или 10 Gigabit Ethernet?

Сам коннектор не определяет скорость передачи. Поддерживаемая скорость зависит от типа волокна, длины линии, рабочей длины волны, активных трансиверов и суммарных оптических потерь.

Какие данные нужны для подготовки коммерческого предложения?

Количество каналов, SM/MM, стандарт волокна, длина волны, длина кабеля, тип обоих окончаний, полярность, конструкция кабеля, условия эксплуатации, панельное или кабельное исполнение, аксессуары и количество изделий.

Комплектация и дополнительное оснащение

• тактические кабельные сборки HMA-J ↔ HMA-J;
• переходные патч-корды HMA-J ↔ LC, SC, ST или FC;
• панельные разъёмы HMA-J;
• кабельные барабаны для быстрого развёртывания;
• защитные крышки и заглушки;
• транспортные кейсы;
• средства осмотра и очистки оптических линз;
• контрольные и измерительные патч-корды;
• полевые оптические кроссы, коммутационные боксы и медиаконвертеры.

Заказать OPTOKON HMA-J

Для подбора кабельной сборки OPTOKON HMA-J, панельного разъёма или адаптационного решения HMA-J ↔ LC отправьте описание оборудования, тип оптической сети, необходимую длину и условия эксплуатации.

Специалисты помогут определить количество каналов, тип волокна, полярность, конструкцию кабеля, допустимые потери и совместимость с существующими коннекторами.

E-mail: info@optokon.ua

Производитель может изменять конструкцию, технические параметры и коды заказа без предварительного уведомления. Перед проектированием или закупкой ответственной системы следует запросить актуальную спецификацию конкретного изделия. Торговые марки PRO BEAM, TACBeam, QMini, GMA, Fibreco и другие принадлежат соответствующим владельцам; они упомянуты исключительно для идентификации возможных интерфейсов.
