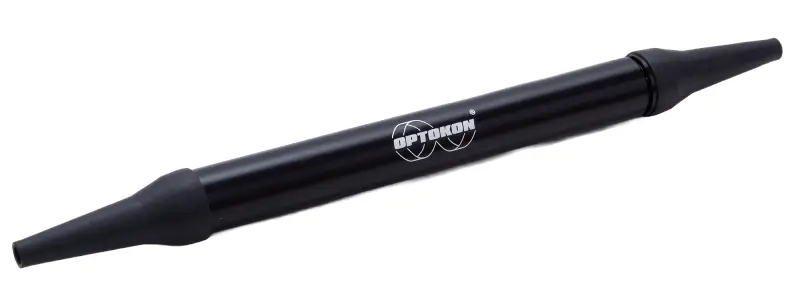

OPTOKON MCS-02 / MCS-04 — полевое механическое соединение для ремонта тактических оптических кабелей

OPTOKON MCS (Mini Cable Splice) — компактная система для быстрого ремонта и постоянного соединения поврежденных тактических волоконно-оптических кабелей без использования сварочного аппарата. Серия предназначена для работы непосредственно в полевых условиях, где особенно важны скорость восстановления линии, минимальное количество оборудования и высокая механическая надежность готового соединения.

В основе MCS используется проверенная технология mechanical splice. Подготовленные оптические волокна механически соединяются внутри компактного защищенного корпуса, поэтому для выполнения ремонта не требуются электропитание, нагрев или процедура термической сварки. Это особенно важно для военных подразделений, аварийных служб, broadcast-команд и других пользователей, которым необходимо восстановить оптическую линию без доступа к стационарной лаборатории. fileciteturn16file0L4-L8

Серия доступна в двух основных исполнениях: MCS-02 для 2-волоконных оптических кабелей и MCS-04 для кабелей с количеством волокон до 4. Поддерживаются как singlemode, так и multimode волокна.

Быстрое восстановление оптической линии в полевых условиях

Повреждение тактического кабеля в полевой сети может привести к потере связи между узлами, командными пунктами, сетевым оборудованием или системами передачи данных. Использование стандартного fusion splicer в таких условиях не всегда удобно или возможно: требуется питание, соответствующее рабочее место, дополнительное оборудование и больше времени.

MCS-02 и MCS-04 созданы именно для подобных ситуаций. После локализации поврежденного участка кабель подготавливается, волокна механически соединяются, силовые арамидные элементы кабеля фиксируются внутри корпуса, после чего система формирует компактное и защищенное постоянное соединение.

Основные преимущества OPTOKON MCS

• Полевой ремонт без fusion splicer — сварочный аппарат не требуется.
• Не требуется электропитание — ремонт можно выполнять вдали от стационарной инфраструктуры.
• Не требуется нагрев — используется стандартная технология mechanical splice.
• Singlemode и Multimode — одна концепция системы для разных типов оптического волокна.
• До 4 волокон — поддержка типовых маловолоконных тактических кабелей.
• IP67 для MCS-04 — защищенное исполнение при корректном монтаже.
• Фиксация силовых элементов кабеля с использованием aramid yarn для механически надежного соединения.
• Компактная конструкция — готовое соединение остается небольшим и удобным для полевого применения.
• Полная полевая ремонтопригодность — система специально разработана для обслуживания вне лаборатории.
• Постоянный ремонт — соединение может оставаться частью кабельной линии после восстановления.
• Низкая стоимость восстановления — расходные элементы и splice units можно пополнять отдельно.

MCS-02 и MCS-04 — доступные исполнения

MCS-04 — основная модель серии

OPTOKON MCS-04 — наиболее универсальное исполнение Mini Cable Splice, рассчитанное на тактические оптические кабели с количеством волокон от 1 до 4.

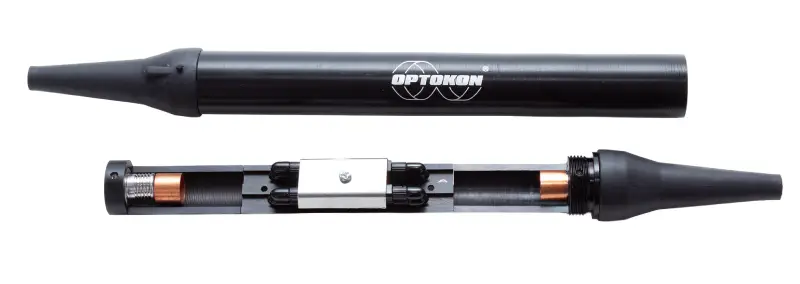

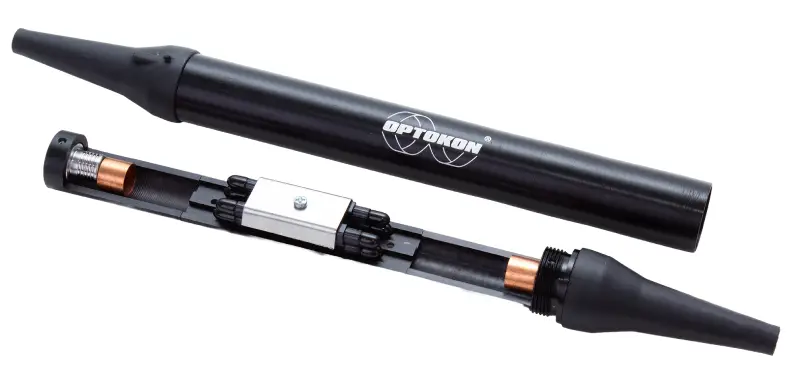

После подготовки кабеля его силовые элементы из арамидных нитей используются для механической фиксации внутри splice unit. Это позволяет передавать механическую нагрузку через конструкцию соединителя, а не непосредственно на оптические волокна.

Для MCS-04 производитель заявляет степень защиты IP67. В сочетании с компактной геометрией это позволяет использовать систему в сложных полевых условиях, включая временно развернутые военные и специализированные сети. fileciteturn16file0L106-L116

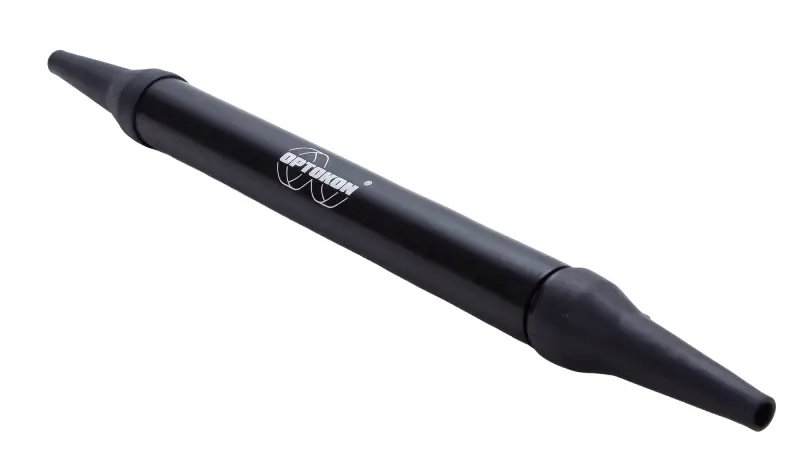

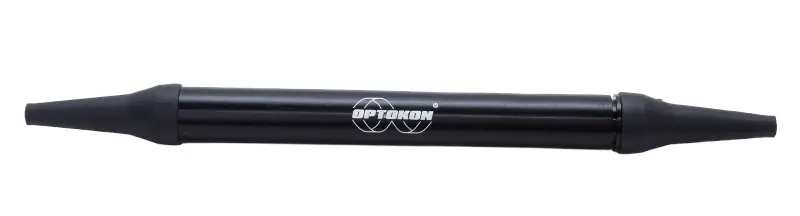

Компактные габариты MCS-04

Одним из ключевых преимуществ Mini Cable Splice является небольшой размер готового соединения. Согласно актуальной документации, MCS-04 имеет приблизительную длину 260 мм и максимальный диаметр корпуса около 20 мм.

Как выполняется ремонт кабеля

Система MCS упрощает процедуру восстановления тактической оптической линии, однако для качественного соединения волокна должны быть правильно подготовлены. Для этого используется полевой ремонтный комплект OMK-SR-MCS.

1. Определяется поврежденный участок кабеля.
2. Кабель подготавливается к ремонту — удаляются поврежденные части и открывается доступ к волокнам и силовым элементам.
3. Оптические волокна очищаются и скалываются соответствующими инструментами.
4. Волокна устанавливаются в mechanical splice и механически соединяются.
5. Арамидные силовые элементы фиксируются в конструкции MCS.
6. Корпус закрывается и герметизируется, формируя компактное полевое соединение.

Таким образом, для восстановления линии не требуются fusion splicer, электросеть или процедура термической сварки волокон. fileciteturn16file0L151-L164

OMK-SR-MCS — комплект для полевого ремонта

MCS-04 поставляется в составе комплекта OMK-SR-MCS, который содержит необходимое оборудование и расходные материалы для выполнения полевого ремонта.

Комплект размещается в прочном транспортном кейсе и подготовлен для использования непосредственно на месте повреждения. После использования splice units, запасные части и расходные материалы могут пополняться отдельно.

Преимущества такого подхода

• один комплект может использоваться для многократных ремонтных работ;
• не требуется каждый раз приобретать полный набор;
• можно пополнять только использованные splice units и расходные материалы;
• транспортный кейс защищает инструменты при перевозке;
• комплект удобно хранить в машине связи, командном пункте или аварийном наборе.

Mechanical Splice или Fusion Splice?

MCS не предназначен для полной замены стандартной сварки оптического волокна во всех ситуациях. Его главное преимущество — возможность быстро выполнить качественный ремонт там, где использование fusion splicer затруднено или невозможно.

Для каких кабелей подходит MCS

Система ориентирована прежде всего на тактические оптические кабели с небольшим количеством волокон, которые применяются для быстрого полевого развертывания сетей передачи данных.

• 2-волоконные tactical fiber optic cables — MCS-02;
• 1–4-волоконные tactical fiber optic cables — MCS-04;
• Singlemode оптические кабели;
• Multimode оптические кабели;
• военные полевые кабельные линии;
• временные broadcast и специализированные сети.

Типичные области применения

Военные коммуникации

MCS может входить в состав полевого ремонтного комплекта подразделений связи и использоваться для быстрого восстановления тактических оптических линий между сетевыми узлами.

Мобильные командные пункты

При повреждении кабеля между полевыми узлами оператор может выполнить ремонт без транспортировки кабеля в специализированную мастерскую.

Broadcast

Полевые оптические линии телевидения и профессиональных трансляций также могут потребовать оперативного ремонта вдали от стационарных сервисных центров.

Специализированная внутренняя инфраструктура

Система подходит для специализированной инфраструктуры, где необходимо иметь автономную возможность ремонта оптической кабельной линии.

Аварийные и резервные сети

MCS может использоваться как часть аварийного комплекта для быстрого восстановления критически важных оптических каналов после механического повреждения кабеля.

Почему mechanical splice удобен именно для тактического кабеля

Тактические кабели регулярно развертываются, наматываются на барабаны, перемещаются по местности и подвергаются механическим нагрузкам. Даже очень прочный кабель может быть случайно поврежден транспортом, строительной техникой или другими внешними факторами.

В такой ситуации важно не только восстановить оптический сигнал, но и сделать это быстро. MCS позволяет создать компактный ремонтный участок без сложного электронного оборудования и вернуть линию в работу без значительной задержки.

Ключевые характеристики серии

Как выбрать MCS-02 или MCS-04

• MCS-02 — если необходимо ремонтировать стандартные 2-волоконные тактические кабели.
• MCS-04 — если нужна универсальность для кабелей с количеством волокон от 1 до 4.
• Для полевой ремонтной группы рекомендуется использовать полный комплект OMK-SR-MCS с инструментами и расходными материалами.

FAQ — часто задаваемые вопросы

Что такое OPTOKON MCS?

MCS — это Mini Cable Splice, компактная система механического соединения для полевого ремонта тактических оптических кабелей.

Чем отличаются MCS-02 и MCS-04?

MCS-02 предназначен для 2-волоконных кабелей, а MCS-04 — для оптических кабелей с количеством волокон до 4.

Нужен ли сварочный аппарат?

Нет. MCS использует technology mechanical splice, поэтому fusion splicer для ремонта не требуется.

Нужно ли электричество?

Нет. Сам процесс соединения не требует электропитания или нагрева, что является одним из главных преимуществ MCS в полевых условиях.

Нужны ли инструменты?

Да. Волокна необходимо правильно подготовить, очистить и сколоть. Для этого MCS-04 предлагается в составе полевого комплекта OMK-SR-MCS с необходимыми инструментами и расходными материалами.

Можно ли использовать MCS для singlemode?

Да. Система поддерживает как singlemode, так и multimode оптические волокна.

Это временный или постоянный ремонт?

Производитель позиционирует Mini Cable Splice как решение для permanent repair тактического оптического кабеля.

Какая степень защиты у MCS-04?

Для правильно смонтированного MCS-04 производитель заявляет степень защиты IP67.

Можно ли повторно использовать ремонтный комплект?

Да. Инструментальный комплект используется многократно, а splice units, запасные части и расходные материалы могут пополняться по мере использования.

Где чаще всего используется MCS?

Основные области применения — военные системы связи, broadcast и специализированная внутренняя инфраструктура, где необходимо быстрое восстановление оптического кабеля без стационарной ремонтной базы.

Полевой ремонт тактических оптических кабелей OPTOKON

OPTOKON MCS-02 и MCS-04 позволяют создать автономную систему восстановления тактической волоконно-оптической сети без использования дорогостоящего fusion splicer. Компактность, стандартная mechanical splice technology, поддержка singlemode и multimode волокон и полевая ремонтопригодность делают MCS практичным решением для военных, аварийных и профессиональных мобильных сетей.

Для регулярного обслуживания полевых кабельных систем рекомендуется комплект OMK-SR-MCS, содержащий необходимые инструменты, splice units и расходные материалы для выполнения ремонта непосредственно на месте повреждения.
