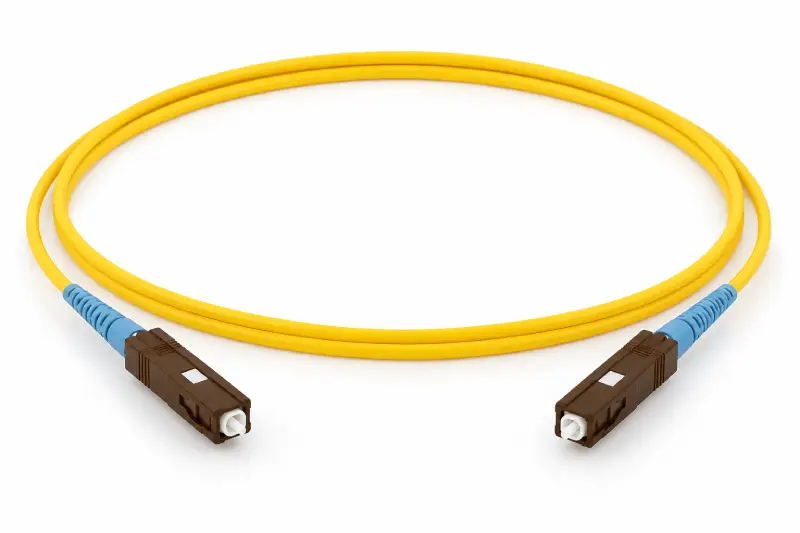

MU Patchcord — высокоплотные оптические патчкорды с компактными коннекторами MU

OPTOKON MU Patchcord — это серия компактных волоконно-оптических патчкордов и пигтейлов с коннекторами MU, разработанная для телекоммуникационных систем, оптического коммутационного оборудования, измерительной техники и других применений, где критически важна высокая плотность оптических портов.

Коннектор MU имеет как минимум вдвое меньший форм-фактор по сравнению со стандартным SC. Благодаря этому на той же площади можно разместить примерно в два раза больше оптических портов, сохраняя при этом характеристики традиционных высококачественных волоконно-оптических соединений.

Система MU доступна для multimode и singlemode волокон и включает исполнения PC, SPC, UPC и APC, включая высокоточные версии Premium Class. Коннектор использует полностью керамическую циркониевую ферулу, физический контакт и удобный механизм фиксации snap-on.

Компактные размеры MU особенно востребованы в телекоммуникационных кроссах, активном оборудовании, оптических коммутационных системах, backboard/PCB-решениях и измерительных приборах, где необходимо разместить большое количество оптических каналов в минимальном пространстве.

Основные преимущества MU Patchcord

• Высокая плотность портов — коннектор MU как минимум вдвое меньше стандартного SC.
• До 2 раз более высокая плотность подключений в коммутационных панелях и активном оборудовании по сравнению с SC.
• Поддержка Singlemode и Multimode — одна серия для различных типов оптических сетей.
• Исполнения PC, SPC, UPC и APC — выбор в зависимости от требований оптической системы.
• Premium Class для систем с повышенными требованиями к вносимым и обратным потерям.
• Полностью керамическая циркониевая ферула — стабильная геометрия и точное позиционирование волокна.
• Механизм Snap-on — быстрое и удобное подключение.
• Минимум 1000 циклов соединения — высокая механическая долговечность.
• Рабочая температура до -40...+85 °C в зависимости от используемого кабеля.
• Соответствие стандарту IEC 61754-6 Amendment 2.

Что представляет собой оптический коннектор MU

MU — это компактный одномодовый или многомодовый волоконно-оптический коннектор, предназначенный прежде всего для систем с высокой плотностью портов. Его конструкция позволяет существенно уменьшить занимаемое пространство без перехода на многоволоконный интерфейс: каждый MU остается отдельным одноволоконным соединением.

По своей концепции MU можно рассматривать как высокоплотную альтернативу более крупным коннекторам типа SC. Компактный корпус особенно востребован там, где количество портов на единицу площади важнее удобства работы с более крупным корпусом разъема.

MU и SC — сравнение плотности размещения

Варианты коннекторов MU

Технические характеристики MU Patchcord

* Фактический температурный диапазон зависит от типа используемого кабеля.

Оптические характеристики

Конструкция MU Patchcord

Патчкорды OPTOKON изготавливаются с использованием высококачественных оптических кабелей, обеспечивающих стабильные параметры передачи данных и длительный срок службы. В зависимости от назначения могут использоваться различные типы оболочек: LSZH, PVC, PE и специальные кабели для промышленного применения.

Каждый патчкорд проходит заводской контроль качества, включающий измерение вносимых и обратных потерь, проверку геометрии ферулы и внешний контроль качества полировки.

Области применения

• высокоплотные телекоммуникационные кроссы;
• оптические коммутационные панели высокой плотности;
• оборудование операторов связи;
• магистральные сети передачи данных;
• серверные и дата-центры;
• оптические измерительные приборы;
• лабораторное оборудование;
• активное сетевое оборудование;
• backboard и PCB optical interconnect;
• CATV и FTTx инфраструктура.

Основные преимущества MU Patchcord

• компактный размер коннектора;
• примерно вдвое более высокая плотность портов по сравнению с SC;
• высокоточная циркониевая ферула;
• низкие вносимые потери;
• высокие обратные потери для UPC и APC;
• простая и надежная система фиксации Snap-on;
• поддержка Singlemode и Multimode;
• доступны исполнения Premium Class;
• полностью совместимы с оборудованием стандарта MU;
• заводской контроль параметров каждого изделия.

Варианты исполнения

OPTOKON производит MU Patchcord практически в любых конфигурациях:

• Simplex и Duplex;
• Singlemode OS2;
• Multimode OM1, OM2, OM3, OM4, OM5;
• PVC, LSZH и специальные оболочки;
• любая стандартная или индивидуальная длина;
• MU ↔ MU;
• MU ↔ SC;
• MU ↔ LC;
• MU ↔ FC;
• MU ↔ ST;
• MU ↔ другие типы оптических коннекторов.

Почему выбирают MU

Несмотря на появление современных LC-коннекторов, интерфейс MU до сих пор широко применяется в специализированном телекоммуникационном оборудовании, измерительных системах и устройствах высокой плотности. Благодаря компактным размерам и высокой надежности MU остается оптимальным решением для оборудования, где необходимо максимально эффективно использовать монтажное пространство без ухудшения оптических характеристик.

FAQ — Часто задаваемые вопросы

Чем MU отличается от SC?

MU примерно в два раза компактнее SC, что позволяет значительно увеличить плотность размещения портов в оборудовании.

Поддерживает ли MU одномодовое волокно?

Да. Выпускаются версии Singlemode SPC, UPC и APC, включая исполнения Premium Class.

Можно ли использовать MU в многомодовых сетях?

Да. Доступны версии для многомодового волокна OM1–OM5.

Сколько циклов подключения выдерживает коннектор?

Минимальный механический ресурс составляет 1000 циклов подключения без ухудшения характеристик.

Какие типы патчкордов доступны?

OPTOKON производит simplex и duplex патчкорды MU любой длины, а также гибридные сборки MU-SC, MU-LC, MU-FC, MU-ST и другие варианты по запросу.

Подбор MU Patchcord для вашего проекта

OPTOKON MU Patchcord — это профессиональное решение для высокоплотных телекоммуникационных сетей, измерительных систем и оборудования передачи данных. Мы поможем подобрать необходимый тип волокна, класс полировки, тип кабеля, длину и конфигурацию коннекторов в соответствии с требованиями вашего проекта.
