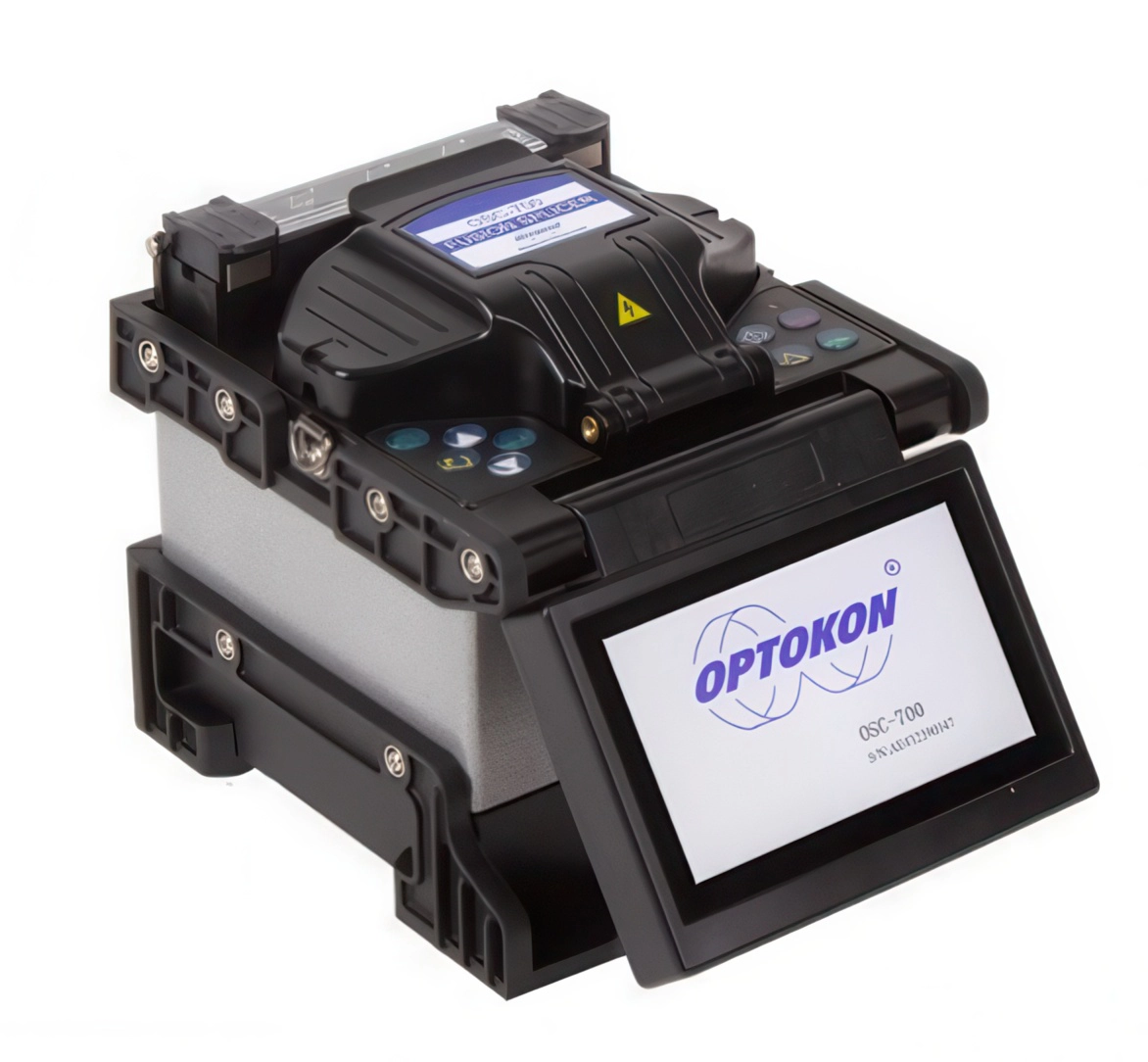

Комплект сварки оптических волокон OMK-SR-FSK.2 от OPTOKON предназначен для полевого ремонта или восстановления мобильных тактических оптических кабелей. Он включает в себя автоматический сварочный аппарат OSC-700, инструменты для обработки волокон, прочный транспортный кейс и все необходимые аксессуары.
Ключевые преимущества:
- Поддержка различных типов волокон: SM (одномодовые), MM (многомодовые), DS, NZ-DS (G.655), G.657 и т. д.
- Высокое качество стыковки благодаря выравниванию ядра методом Core Alignment (pas-технология).
- Скорость процесса: время стыковки ~ 7 сек, нагрев ~ 13 сек (типично).
- Надежный корпус, пригодный для полевых/тяжелых условий: работа на высоте до 5000 м, температура от -10 °C до +50 °C (эксплуатация).
Сравнительные характеристики
Основные технические параметры
Параметр | Значения |
Выравнивание | Core Alignment (PAS Technology) |
Поддерживаемые волокна | SM, MM, DS, NZDS, G.655, G.657 |
Диаметр волокна (оболочка) | 80-150 µm |
Диаметр покрытия волокна | 100-1000 µm |
Длина очистки волокна перед стыковкой | 8-16 мм |
Режимы работы | Автоматический, ручной |
Типичное потерянное соединение (Splice loss) | SM 0.02 dB, G.657 0.02 dB, MM 0.01 dB, DS/NZDS 0.04 dB |
Возврат потерь (Return loss) | 60 dB |
Тест на натяжение (Tension test) | 2.0 N |
Время стыковки | 7 сек. |
Время нагрева | ~13 сек. |
Память стыков | 8000 записей |
Условия эксплуатации | Высота до 5000 м; температура -10…+50 °C; влажность до 95 % |
Особенности комплекта
- Сварочный аппарат OSC-700: легкий (2,0 кг с батареей)
- Большой диапазон типов волокон (включая DS/NZDS) — делает решение универсальным
- Предназначено для полевых условий: кейс, переносной вариант, расчет на "аварийные / мобильные" кабельные сети
- USB-интерфейс для загрузки данных / stats, обновление программного обеспечения
Особенности модели OMK-SR-FSK.2
- Универсальность по волокну - поддержка как одномодовых (SM), так и многомодовых (MM) волокон, включая «специальные» типы DS/NZ-DS.
- Скорость стыковки + надежность - всего ~7 сек для сварки, точные показатели потерь, высокое качество сварки даже в неблагоприятных условиях.
- Полевой кейс - комплект включает инструменты, кейс, прочный донат-оформление для работы в» тушевых " условиях (тактических, мобильных).
- Работа в экстремальных условиях – высота до 5000 м, температура от -10 до +50 °C, что важно для полевых сетей.
- Документированность и поддержка – большой объем спецификаций, память стыков, USB-связь, язык интерфейса – многоязычный.
- Поддержка стандартов и сертификаций – продукт имеет код НАТО: 1583g.
Преимущества и ограничения
Преимущества
- Чрезвычайно низкие потери соединения (например, SM = 0.02 dB)
- Подходит для широкого спектра волокон и ситуаций (включая DS / NZDS)
- Предназначен для полевого применения-прочный, мобильный, быстрый
- Полный комплект - не нужно докупать много дополнительных инструментов для начала работы
Когда покупать этот комплект
- Если вы осуществляете монтаж или ремонт тактических / мобильных оптических сетей, где важны скорость, надежность и условия полевых работ.
- Если у вас есть требования по максимально низким потерям стыков и поддержка ряда типов волокон.
- Если требуется универсальное решение, а не отдельно сварочный аппарат + базовые инструменты.
FAQ (Часто задаваемые вопросы)
Вопрос 1: Какие типы волокон поддерживает комплект?
Ответ: SM (одномодовые), MM (многомодовые), DS, NZ-DS (G.655), G.657 и другие.
Вопрос 2: какова типичная потеря соединения?
Ответ: например: для SM ≈ 0,02 дБ, для DS/NZDS ≈ 0,04 дБ.
Вопрос 3: Можно ли использовать комплект в полевых / экстремальных условиях?
Ответ: да-комплект предназначен для мобильных тактических кабелей, условия эксплуатации включают высоту до 5000 м, температура -10...+50 °C.
Вопрос 4: каково время стыковки и нагрева?
Ответ: ~ 7 сек для стыковки, ~ 13 сек типично для нагрева.
Вопрос 5: входят ли все инструменты в комплект?
Ответ: Да, в описании комплекта указано, что включены все необходимые инструменты для ремонта или замены кабелей в полевых условиях и кейс.
Вопрос 6: каков вес сварочного аппарата в комплекте?
Ответ: согласно спецификации, аппарат имеет вес 2,0 кг (включая батарею).
