MCA-1000 — Gigabit Ethernet медиаконвертер 10/100/1000Base-T в 1000Base-X, PoE-PD, LFPT, Jumbo Frame 16K

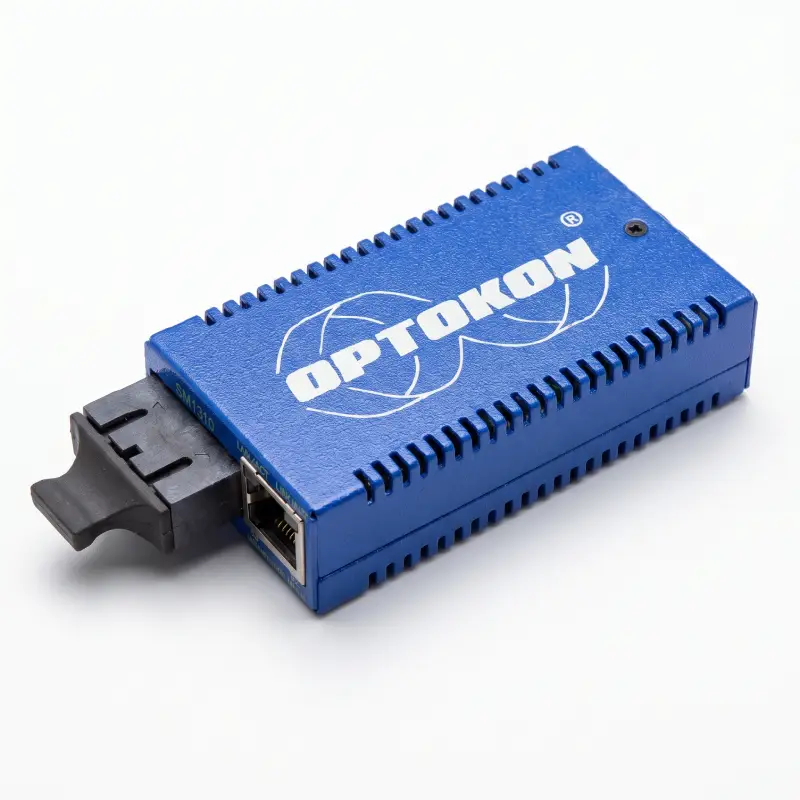

OPTOKON MCA-1000 — компактный Gigabit Ethernet медиаконвертер для преобразования медного Ethernet 10/100/1000Base-T в волоконно-оптический интерфейс 1000Base-X. Устройство позволяет увеличить дальность Ethernet-соединения со стандартных 100 м по витой паре до 2 км по многомодовому или до 20 км по одномодовому оптическому волокну.
Медиаконвертер оснащён портом RJ45 10/100/1000Base-T и оптическим интерфейсом Duplex SC. Доступны исполнения для Single Mode и Multimode волокна с рабочей длиной волны 1310 нм.
Одной из важных особенностей MCA-1000 является поддержка IEEE 802.3af PoE-PD. Устройство может получать питание от совместимого PoE-оборудования через Ethernet-линию, что позволяет сократить количество кабелей и упростить установку в удалённых точках. Кроме PoE, предусмотрены альтернативные варианты питания через terminal block 7–50 V DC или DC jack 5 V DC.
MCA-1000 также поддерживает Jumbo Frame до 16K, Auto MDI/MDIX и Link Fault Pass Through (LFPT). Расширенный температурный диапазон −25...+75 °C позволяет использовать медиаконвертер не только в офисных и корпоративных сетях, но и в промышленных, транспортных, энергетических и других профессиональных системах.
Основные преимущества MCA-1000
- 10/100/1000Base-T ↔ 1000Base-X — преобразование Gigabit Ethernet между медной и оптической средой.
- 1 × RJ45 для подключения Ethernet-оборудования.
- Duplex SC оптический интерфейс.
- Single Mode и Multimode исполнения.
- До 2 км по многомодовому оптическому волокну.
- До 20 км по одномодовому оптическому волокну.
- Длина волны 1310 нм.
- IEEE 802.3af PoE-PD — возможность питания через Ethernet.
- Terminal block 7–50 V DC — широкий диапазон внешнего питания.
- DC jack 5 V DC — альтернативный вариант питания.
- Jumbo Frame до 16K.
- Auto MDI/MDIX на TP-порту.
- Link Fault Pass Through (LFPT) для контроля целостности канала.
- LED-индикация состояния Ethernet и оптического соединения.
- Рабочая температура −25...+75 °C.
- MTBF 100 000 часов.
- Компактный корпус — 21 × 46 × 85 мм.
- RoHS compliant.
Преобразование Gigabit Ethernet в оптический канал
MCA-1000 используется как интерфейс между стандартным медным Ethernet-оборудованием и волоконно-оптической сетью. Устройство принимает Ethernet-сигнал через RJ45 и передаёт его по оптическому волокну.
Типовая схема подключения:
Ethernet-устройство → RJ45 → MCA-1000 → Duplex SC → оптическое волокно → медиаконвертер / оптический коммутатор → Ethernet-сеть
На другом конце оптической линии может использоваться совместимый медиаконвертер или сетевое оборудование с соответствующим оптическим интерфейсом 1000Base-X.
Медный Ethernet-интерфейс
| Параметр | Значение |
|---|---|
| Количество портов | 1 × RJ45 |
| Ethernet | 10/100/1000Base-T |
| Скорость | 10 / 100 / 1000 Мбит/с |
| Auto MDI/MDIX | Да |
| PoE-PD | IEEE 802.3af |
Оптический интерфейс 1000Base-X
MCA-1000 оснащён парой оптических коннекторов Duplex SC. В зависимости от исполнения медиаконвертер может использоваться с многомодовым или одномодовым оптическим волокном.
| Параметр | Multimode | Single Mode |
|---|---|---|
| Тип волокна | 50/125 или 62,5/125 мкм | 9/125 мкм |
| Длина волны | 1310 нм | 1310 нм |
| Максимальная дальность | До 2 км | До 20 км |
| Оптический интерфейс | Duplex SC | Duplex SC |
Питание через PoE — IEEE 802.3af PoE-PD
Важным преимуществом MCA-1000 является поддержка IEEE 802.3af PoE-PD. Медиаконвертер может выступать как Powered Device и получать питание от совместимого PoE-коммутатора или PoE-инжектора через Ethernet-кабель.
Это особенно удобно при установке оборудования в удалённых точках, где организация отдельной линии электропитания является сложной или экономически нецелесообразной.
Преимущества PoE-питания
- один Ethernet-кабель для передачи данных и питания;
- меньше кабелей в месте установки;
- отсутствие необходимости в локальной розетке;
- возможность централизованного питания от PoE-коммутатора;
- удобное использование в удалённых сетевых узлах;
- упрощение резервного питания через центральный UPS.
Несколько вариантов питания
MCA-1000 не ограничивается питанием через PoE. Конструкция предусматривает несколько способов подачи питания, что упрощает интеграцию медиаконвертера в различные системы.
| Вариант питания | Параметры |
|---|---|
| PoE-PD | IEEE 802.3af |
| Terminal Block | 7–50 V DC |
| DC Jack | 5 V DC |
Широкий диапазон 7–50 V DC при подключении через terminal block особенно удобен для телекоммуникационных, промышленных и транспортных систем с централизованным DC-питанием.
Jumbo Frame 16K
MCA-1000 поддерживает передачу Jumbo Frame размером до 16K. Это значительно больше стандартного Ethernet-кадра и позволяет использовать медиаконвертер в сетях, где передаются большие объёмы данных.
Jumbo Frame может быть полезен для:
- серверных сетей;
- систем хранения данных;
- резервного копирования;
- IP-видеонаблюдения;
- передачи больших файлов;
- промышленных Ethernet-систем;
- сетей с высокой нагрузкой.
Link Fault Pass Through
Link Fault Pass Through (LFPT) позволяет передавать информацию о потере соединения между медным и оптическим сегментами сети.
Без LFPT потеря оптического канала не всегда сразу определяется Ethernet-устройством, подключённым к RJ45-порту. LFPT позволяет передать состояние неисправности на другую сторону медиаконвертера, благодаря чему активное сетевое оборудование может быстрее определить проблему.
Преимущества LFPT
- быстрое обнаружение обрыва оптического канала;
- контроль сквозного Ethernet-соединения;
- упрощение диагностики;
- сокращение времени поиска неисправности;
- корректная реакция активного сетевого оборудования на потерю Link.
Auto MDI/MDIX
RJ45-порт MCA-1000 поддерживает Auto MDI/MDIX. Устройство автоматически определяет тип Ethernet-подключения, поэтому пользователю не нужно подбирать прямой или crossover-кабель.
Это упрощает подключение коммутаторов, маршрутизаторов, контроллеров, серверов, IP-камер и другого Ethernet-оборудования.
LED-индикация
Светодиодные индикаторы позволяют быстро контролировать состояние медного и оптического интерфейсов без использования дополнительного диагностического оборудования.
| Индикатор | Назначение |
|---|---|
| TP LINK/ACT | Наличие Ethernet-соединения и передача данных через RJ45 |
| Fiber LINK/ACT | Наличие оптического соединения и активность передачи данных |
Расширенный температурный диапазон
MCA-1000 рассчитан на работу при температуре от −25 до +75 °C, а температура хранения составляет от −40 до +85 °C.
Это расширяет область применения медиаконвертера по сравнению со стандартным офисным оборудованием и позволяет использовать его в:
- промышленных помещениях;
- телекоммуникационных шкафах;
- транспортной инфраструктуре;
- системах автоматизации;
- технических помещениях;
- удалённых сетевых узлах.
Технические характеристики MCA-1000
| Характеристика | Значение |
|---|---|
| Модель | MCA-1000 |
| Тип устройства | Gigabit Ethernet Fiber Media Converter |
| Преобразование | 10/100/1000Base-T ↔ 1000Base-X |
| Стандарты | IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-X |
| Медный интерфейс | 1 × RJ45 |
| Скорость RJ45 | 10 / 100 / 1000 Мбит/с |
| Оптический интерфейс | Duplex SC |
| Оптический стандарт | 1000Base-X |
| Длина волны | 1310 нм |
| Multimode волокно | 50/125 мкм или 62,5/125 мкм |
| Single Mode волокно | 9/125 мкм |
| Дальность Multimode | До 2 км |
| Дальность Single Mode | До 20 км |
| PoE-PD | IEEE 802.3af |
| Terminal Block | 7–50 V DC |
| DC Jack | 5 V DC |
| Jumbo Frame | До 16K |
| Auto MDI/MDIX | Да |
| Link Fault Pass Through | Да |
| LED | TP LINK/ACT; Fiber LINK/ACT |
| Рабочая температура | −25...+75 °C |
| Температура хранения | −40...+85 °C |
| Влажность | 5–95%, без конденсации |
| Габариты | 21 × 46 × 85 мм |
| Масса | 320 г |
| MTBF | 100 000 часов |
| RoHS | Соответствует требованиям RoHS |
MCA-1000 и обычный медиаконвертер
| Функция | MCA-1000 | Типичный базовый медиаконвертер |
|---|---|---|
| Gigabit Ethernet | Да | Зависит от модели |
| Single Mode / Multimode | Да | Зависит от исполнения |
| PoE-PD | IEEE 802.3af | Обычно нет |
| Terminal Block | 7–50 V DC | Обычно нет |
| Jumbo Frame | До 16K | Зависит от модели |
| LFPT | Да | Зависит от модели |
| Рабочая температура | −25...+75 °C | Обычно 0...+50 °C |
Корпоративные и кампусные сети
MCA-1000 позволяет организовать Gigabit Ethernet соединение между удалёнными зданиями, этажами и сетевыми узлами через оптическое волокно.
- офисные центры;
- связь между зданиями;
- университетские кампусы;
- школы и учебные заведения;
- общежития;
- удалённые офисы;
- серверные и технические помещения.
Промышленные объекты
Расширенный температурный диапазон, terminal block с питанием 7–50 V DC и оптический интерфейс позволяют использовать MCA-1000 в промышленной инфраструктуре.
- производственные линии;
- контрольные помещения;
- промышленные контроллеры;
- терминалы;
- киоски;
- системы сбора данных;
- удалённые технологические узлы.
Видеонаблюдение и системы безопасности
Передача Gigabit Ethernet по оптическому волокну позволяет создавать длинные линии для IP-видеонаблюдения без ограничения 100 м, характерного для стандартного Ethernet по витой паре.
- удалённые IP-камеры;
- периметральное видеонаблюдение;
- посты охраны;
- паркинги;
- промышленные территории;
- системы контроля доступа;
- городские системы безопасности.
Транспортная инфраструктура
- аэропорты;
- железнодорожные станции;
- метрополитен;
- туннели;
- дорожная инфраструктура;
- информационные табло;
- транспортные терминалы;
- системы мониторинга.
Энергетика, коммунальная инфраструктура и SCADA
- электрические подстанции;
- производственные предприятия;
- насосные станции;
- трубопроводы;
- водоочистные сооружения;
- SCADA;
- удалённые системы телеметрии;
- системы инженерного мониторинга.
Государственные и специализированные объекты
Надёжный оптический канал, несколько вариантов питания и возможность работы при повышенных и пониженных температурах позволяют использовать MCA-1000 в сетях государственных и специализированных объектов.
- центры управления;
- контрольно-пропускные пункты;
- удалённые посты;
- защищённые объекты;
- системы мониторинга;
- локальные телекоммуникационные узлы.
Медицинские и образовательные учреждения
- больницы;
- лаборатории;
- исследовательские центры;
- учебные корпуса;
- лекционные залы;
- кампусные сети.
Retail и Hospitality
- POS-сети;
- Digital Signage;
- гостиницы;
- торговые центры;
- удалённые кассовые узлы;
- служебные Ethernet-соединения.
Временные и мобильные сети
Компактные размеры и различные способы питания позволяют использовать MCA-1000 также во временных сетевых инсталляциях.
- выставки;
- временные объекты;
- мобильные сетевые узлы;
- полевые инсталляции;
- мероприятия и презентационные площадки.
Когда стоит выбрать MCA-1000
MCA-1000 особенно целесообразно использовать, если:
- необходимо передать Gigabit Ethernet на расстояние более 100 м;
- нужен фиксированный и надёжный оптический интерфейс Duplex SC;
- используется Single Mode или Multimode волокно;
- требуется дальность до 2 км по MM или до 20 км по SM;
- необходима возможность питания медиаконвертера через PoE;
- требуется питание от промышленной DC-сети 7–50 V;
- необходима поддержка Jumbo Frame до 16K;
- нужна функция Link Fault Pass Through;
- требуется расширенный температурный диапазон −25...+75 °C;
- важен высокий показатель MTBF — 100 000 часов.
FAQ — часто задаваемые вопросы
Какие скорости поддерживает MCA-1000?
Медный RJ45-порт поддерживает 10/100/1000 Мбит/с, а оптический интерфейс работает по стандарту 1000Base-X.
Какой оптический разъём используется?
MCA-1000 оснащён парой оптических разъёмов Duplex SC.
Какую дальность поддерживает MCA-1000?
Для многомодового волокна максимальная дальность составляет до 2 км, а для одномодового — до 20 км.
Какая длина волны?
Оптический интерфейс MCA-1000 работает на длине волны 1310 нм.
Может ли MCA-1000 получать питание через PoE?
Да. Медиаконвертер поддерживает IEEE 802.3af PoE-PD и может получать питание от совместимого PoE-коммутатора или PoE-инжектора.
Подаёт ли MCA-1000 PoE-питание на другие устройства?
Нет. MCA-1000 работает как PoE Powered Device (PD), то есть получает питание через Ethernet. Он не является PoE-PSE и не предназначен для питания IP-камер или других PoE-устройств.
Какие ещё варианты питания доступны?
Кроме PoE-PD, устройство поддерживает внешнее питание 7–50 V DC через terminal block или 5 V DC через DC jack.
Поддерживает ли MCA-1000 Jumbo Frame?
Да. Максимальный размер Jumbo Frame составляет 16K.
Что такое LFPT?
Link Fault Pass Through позволяет передавать информацию о потере связи между оптическим и медным сегментами, что упрощает мониторинг и поиск неисправностей.
Поддерживается ли Auto MDI/MDIX?
Да. RJ45-порт автоматически определяет тип Ethernet-подключения.
Какова рабочая температура MCA-1000?
Устройство рассчитано на эксплуатацию при температуре −25...+75 °C.
Можно ли использовать MCA-1000 в промышленных системах?
Да. Расширенный температурный диапазон, питание 7–50 V DC, оптический Gigabit Ethernet и поддержка LFPT делают MCA-1000 подходящим для многих промышленных, транспортных и инфраструктурных применений.
Подбор конфигурации
OPTOKON MCA-1000 — универсальный Gigabit Ethernet медиаконвертер для построения оптических каналов между оборудованием 10/100/1000Base-T. Модель сочетает оптический интерфейс Duplex SC, поддержку Single Mode и Multimode волокна, дальность до 20 км, Jumbo Frame 16K, Auto MDI/MDIX и Link Fault Pass Through.
Особым преимуществом MCA-1000 является гибкая система питания: IEEE 802.3af PoE-PD, 7–50 V DC через terminal block или 5 V DC через DC jack. В сочетании с рабочим температурным диапазоном −25...+75 °C это позволяет использовать медиаконвертер в корпоративных, промышленных, транспортных, энергетических и специализированных Ethernet-сетях.
