OPHC-02 — это гибридный оптический коннектор-адаптер, который объединяет передачу данных по оптическому волокну и подачу питания через медные контакты в одном корпусе. Решение предназначено для использования в телекоммуникационных, промышленных и полевых сетях, где требуется одновременная передача сигнала и электропитания.

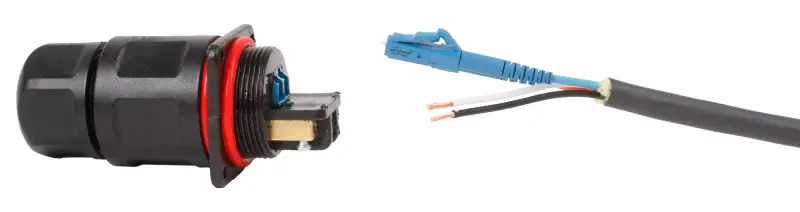

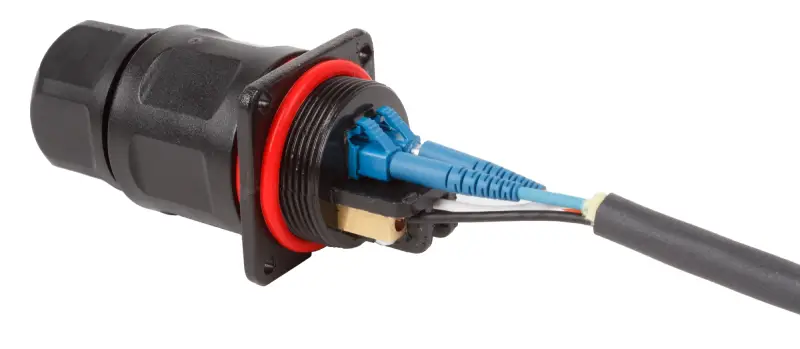

Коннектор-адаптер OPTOKON OPHC-02 относится к серии OPHC и реализует гибридную конструкцию, которая объединяет LC duplex оптический интерфейс и электрические контакты в одном защищенном корпусе. Это позволяет подключать гибридные кабели, содержащие одновременно оптические волокна и медные жилы.
Типичная конфигурация гибридного кабеля — 2 оптических волокна и 2 медных проводника. Такая структура обеспечивает передачу высокоскоростных данных и одновременную подачу питания на подключенное устройство от одного центрального узла связи.

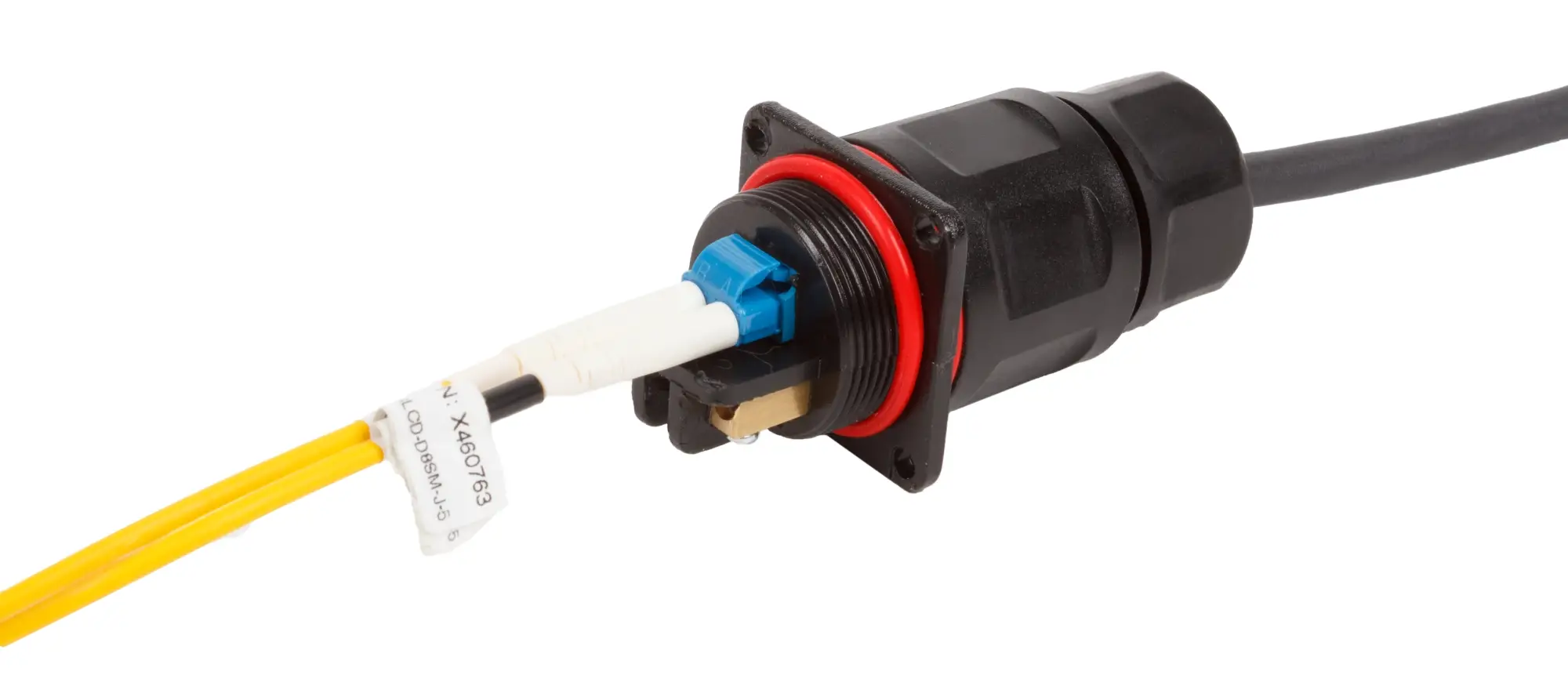

Благодаря универсальному корпусу с фланцем, адаптер может использоваться как панельный разъем для подключения внешнего кабеля к внутренней сети, а также как in-line адаптер для соединения двух участков гибридного кабеля. Герметичный корпус с классом защиты IP67 позволяет использовать устройство в сложных условиях эксплуатации.
Конструкция разработана для работы в тяжелых условиях: на открытом воздухе, в промышленной среде, на объектах связи и в полевых инсталляциях, где важны надежность, защита и долговечность.
Основные преимущества
- объединение оптического и электрического интерфейса в одном коннекторе;
- передача данных и питания по одному кабелю;
- LC duplex интерфейс для 2 волокон;
- до 3 электрических контактов;
- герметичный корпус с защитой IP67;
- возможность панельного монтажа и inline-соединения;
- подходит для наружного и промышленного использования;
- высокая механическая прочность и надежность;
- уменьшение количества кабелей в системе;
- оптимальное решение для гибридных сетей.
Где применяется
- телекоммуникационные системы;
- полевые и наружные сети;
- системы видеонаблюдения;
- промышленные объекты;
- инфраструктурные проекты;
- подключение удаленных устройств;
- системы, где требуется передача данных и питания по одному кабелю.
Технические характеристики OPHC-02
Оптический интерфейс (LC)
| Параметр | Значение |
|---|---|
| Количество волокон | 2 |
| Insertion Loss MM | 0.25 dB типичное |
| Insertion Loss SM Ultra PC | 0.25 dB типичное |
| Insertion Loss SM Angle PC | 0.50 dB типичное |
| Return Loss MM | > 30 dB |
| Return Loss SM | > 50 dB |
| Return Loss SM APC | > 60 dB |
| Ресурс соединений | минимум 1000 циклов |
| Тип соединения | физический контакт |
| Тип фиксации | snap-on |
| Материал ферулы | цельнокерамический цирконий |
| Материал коннектора | термопластик |
| Материал адаптера | полимерный композит, циркониевая втулка |
| Стандарты | ISO/IEC 11801, TIA 568A, IEC 61754-20, EN 50377-7 |
| Метод сборки | клей и полировка |
Электрические параметры
| Параметр | Значение |
|---|---|
| Количество контактов | 3 |
| Материал контактов | латунь с никелевым покрытием |
| Контактное сопротивление | ≤ 1 mΩ |
| Сопротивление изоляции | 1000 MΩ при 1000 V DC |
| Номинальный ток | 25 A |
| Номинальное напряжение | 250 V AC |
| Испытательное напряжение | 1500 V AC в течение 60 с |
Общие параметры
| Параметр | Значение |
|---|---|
| Степень защиты | IP67 |
| Рабочая температура | от -40°C до +85°C |
| Разгрузка от натяжения | 100 N |
| Габариты | 115 × 40 × 40 мм |
| Вес | 0.11 кг |
Почему стоит купить OPHC-02
OPHC-02 — это практичное решение для построения гибридной линии, где требуется одновременно передавать оптический сигнал и питание. Такой коннектор позволяет упростить монтаж, уменьшить количество отдельных кабелей и обеспечить надежное подключение оборудования в сложных внешних условиях. Благодаря прочному корпусу, защите IP67 и сочетанию оптических и электрических контактов, OPHC-02 хорошо подходит для профессионального применения в телекоммуникациях, промышленности и наружных системах связи.
Часто задаваемые вопросы
Что такое гибридный коннектор OPHC-02?
Это коннектор, который объединяет оптическое соединение LC и электрические контакты для передачи питания в одном корпусе.
Сколько волокон поддерживает адаптер?
Поддерживается 2 оптических волокна в формате LC duplex.
Можно ли использовать его на улице?
Да, благодаря степени защиты IP67 адаптер подходит для наружного применения и работы в сложных условиях.
Для чего нужны электрические контакты?
Они позволяют одновременно передавать питание на устройство вместе с оптическим сигналом.
Где используется OPHC-02?
В телекоммуникациях, системах видеонаблюдения, промышленности, наружных сетях и других решениях, где нужен гибридный кабель.
Можно ли соединять два кабеля через этот адаптер?

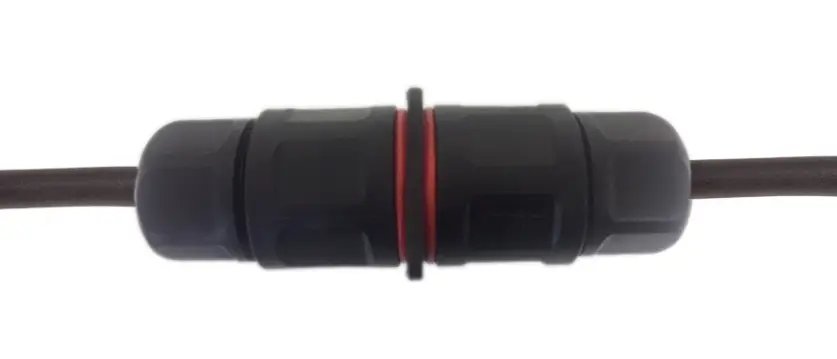

Да, он может использоваться как inline-адаптер для соединения двух отрезков гибридного кабеля.
