FXW + EDW Patchcords — внутренние breakout-кабели с разъемами LEMO SMPTE

FXW + EDW Patchcords — это внутренние гибридные breakout-кабели с разъемами LEMO SMPTE 311 3K.93C, предназначенные для распределения оптических и электрических линий в профессиональном broadcast, телекоммуникационном и промышленном оборудовании.

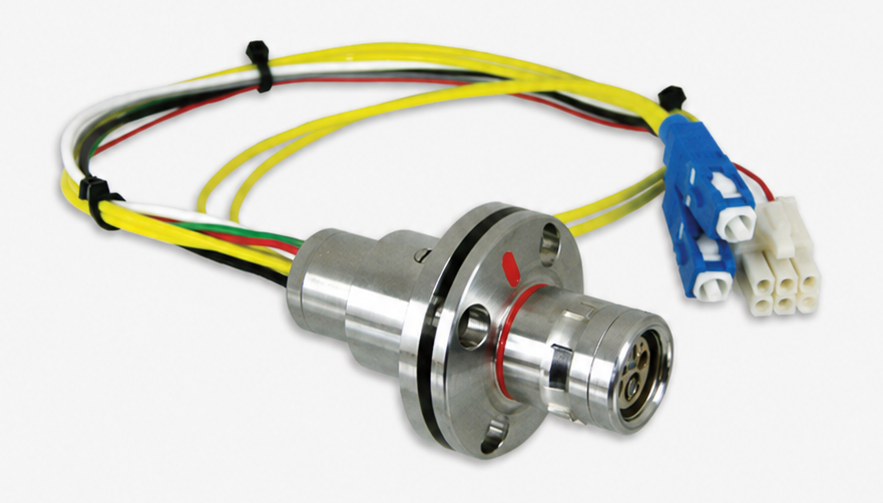

Кабели используются для перехода от панельного разъема FXW или EDW к отдельным оптическим разъемам LC или SC и электрическому хвосту с разъемом MATE-N-LOK. Такое решение удобно для установки в 19” панели, splice trays, wall boxes, rack panels и гибридные устройства, где необходимо компактно организовать оптику и питание в одном узле.

Основные преимущества

Гибридная конструкция — оптические волокна и электрические проводники в одном кабельном узле.
Поддержка LEMO SMPTE 311 — профессиональное решение для broadcast и медиаинфраструктуры.
Варианты FXW и EDW — Fixed Plug или Fixed Socket в зависимости от конструкции панели.
Оптические выходы LC или SC — возможность выбора нужного типа оптического интерфейса.
Электрический хвост MATE-N-LOK — удобное подключение линий питания и управления.
Компактная длина 30 см — оптимально для внутреннего монтажа в панелях и боксах.
Прочные разъемы из нержавеющей стали — ресурс до 20 000 циклов соединения.
Совместимость со splice trays и 19” rack panels.

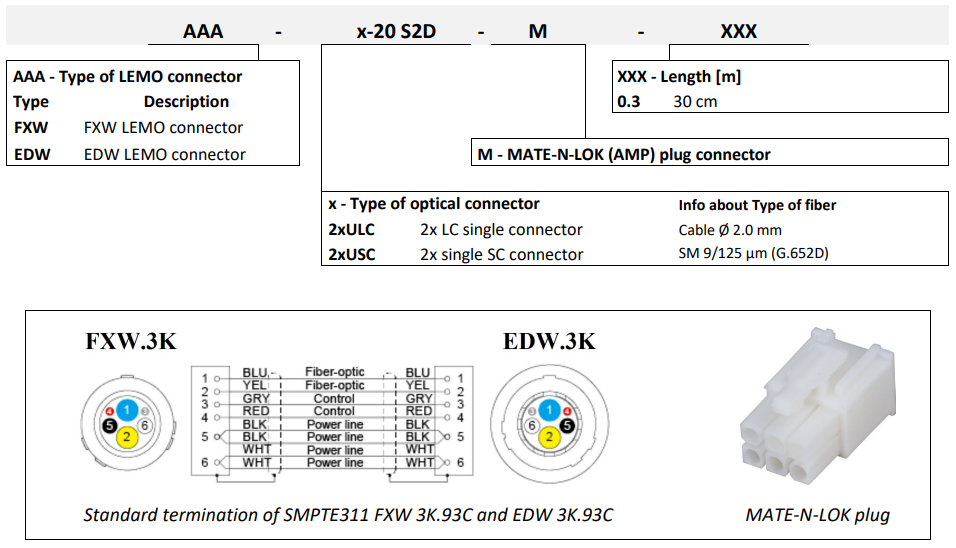

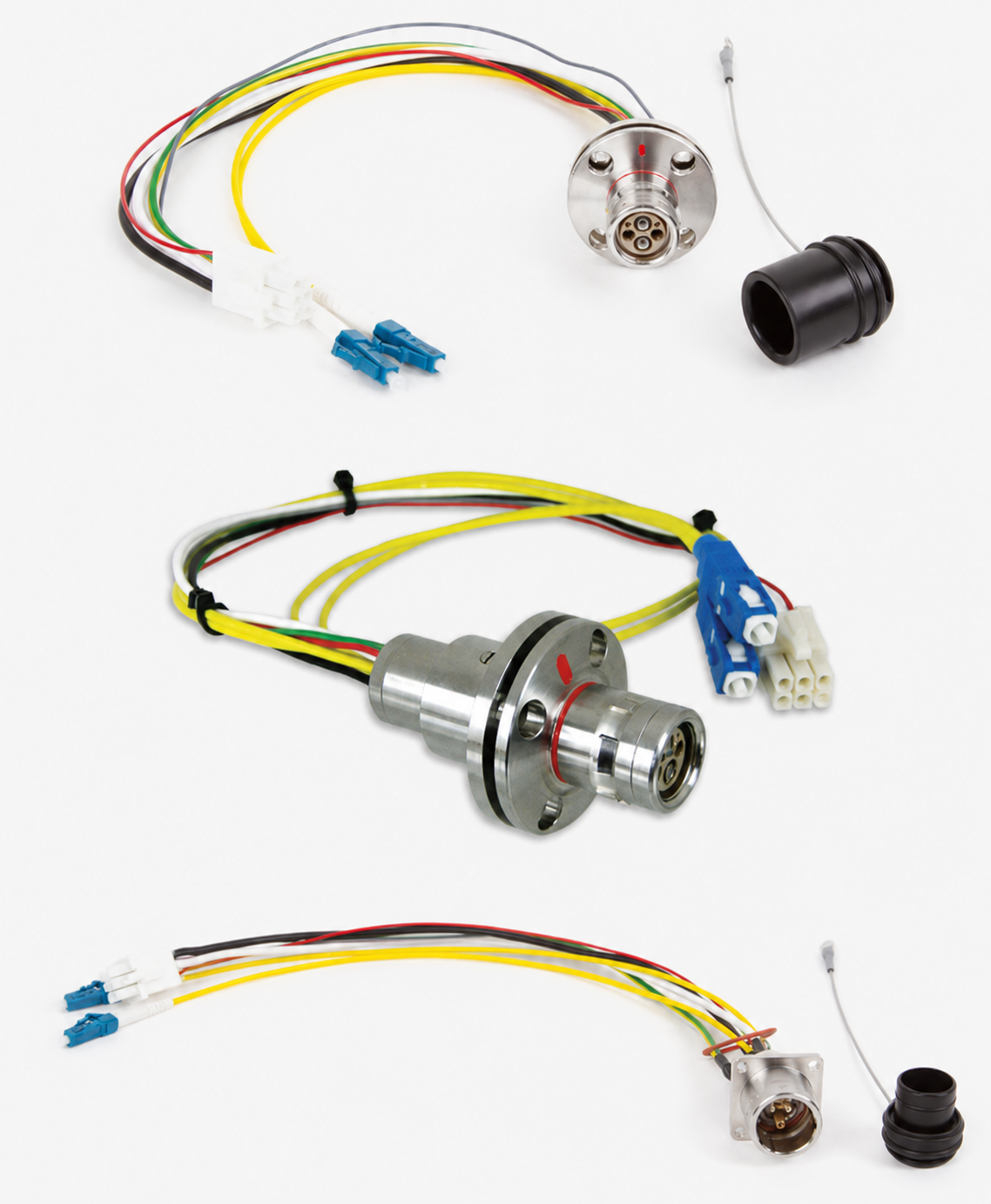

Типовые варианты исполнения

Код заказа	Тип разъема LEMO	Оптические разъемы	Электрическое подключение	Длина

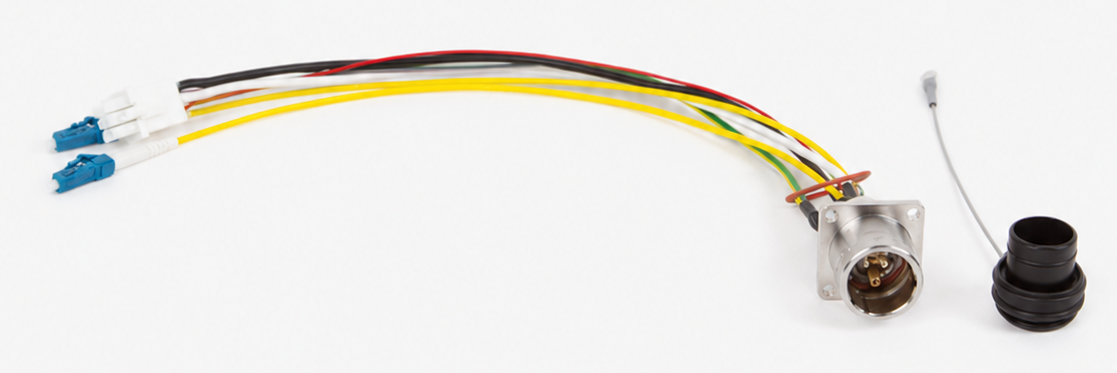

FXW-2xULC-20 S2D-M-0.3	FXW LEMO connector	2 × LC single connector	6-wire MATE-N-LOK plug	0.3 м
FXW-2xUSC-20 S2D-M-0.3	FXW LEMO connector	2 × SC single connector	6-wire MATE-N-LOK plug	0.3 м

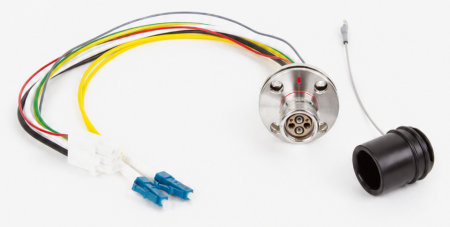

EDW-2xULC-20 S2D-M-0.3	EDW LEMO connector	2 × LC single connector	6-wire MATE-N-LOK plug	0.3 м

FXW и EDW — в чем разница

Серия доступна в двух базовых вариантах панельного подключения:

FXW — fixed plug LEMO connector, используется там, где нужен панельный штекер.
EDW — fixed socket LEMO connector, используется там, где нужна панельная розетка.

Оба типа используют надежную систему фиксации LEMO push-pull, которая обеспечивает быстрое подключение, устойчивую фиксацию и удобное обслуживание в плотно смонтированном оборудовании.

Технические характеристики

Параметр	Значение
Тип изделия	Internal breakout cable-patchcord
Основной разъем	LEMO SMPTE 311 3K.93C
Варианты LEMO	FXW / EDW
Оптические выходы	2 × LC или 2 × SC single connector
Тип волокна	SM 9/125 мкм, G.652D
Электрические линии	6-wire electrical plug terminated tails
Электрический разъем	MATE-N-LOK
Стандартная длина	30 см / 0.3 м
Материал разъема LEMO	Нержавеющая сталь
Система фиксации	Push-pull latching system
Ресурс соединений	До 20 000 циклов при надлежащем обслуживании

Примеры применения

Внутренний монтаж в 19” rack panels;
Гибридные оптические и электрические панели;
Broadcast оборудование и SMPTE инфраструктура;
Медиаконвертеры, splice trays и wall boxes;
Замена внутренних breakout-кабелей в гибридных устройствах;
Подключение камерных, студийных и полевых систем;
Кабельная организация в профессиональных телекоммуникационных шкафах.

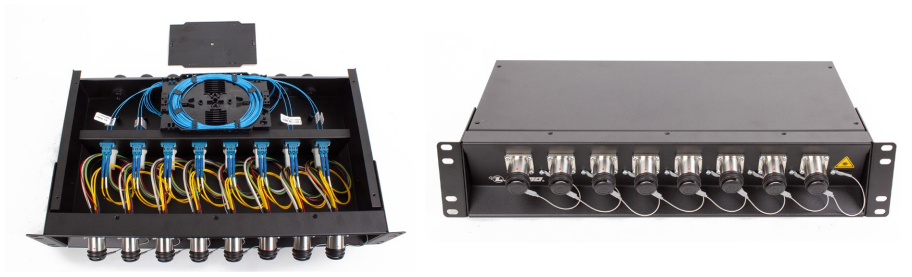

Пример использования в 2U rack mounted splice tray

FXW / EDW patchcords могут устанавливаться в 2U rack mounted splice tray, где разъемы LEMO SMPTE размещаются на передней панели, а внутренние breakout-кабели подключаются к оптическим адаптерам и электрическим узлам внутри корпуса.

Конструктивные особенности

Интерфейс LEMO SMPTE 311 — профессиональный стандарт для гибридных оптических broadcast-решений.
Отдельные оптические хвосты — удобное подключение к адаптерам LC или SC.
Отдельные электрические проводники — подключение питания или управляющих линий через MATE-N-LOK.
Внутренний формат монтажа — короткая длина кабеля уменьшает избыток проводов в корпусе.
Панельная установка — подходит для blank panels, splice trays и гибридных панелей.
Высокая механическая надежность — стальная конструкция LEMO рассчитана на интенсивное использование.

Преимущества для broadcast и телекоммуникационных систем

Компактное объединение оптических и электрических линий;
Удобная интеграция в SMPTE-панели;
Быстрое сервисное обслуживание;
Меньше ошибок при внутренней разводке кабелей;
Совместимость с профессиональной инфраструктурой LEMO;
Надежная работа в студийных, мобильных и rack-mounted решениях.

FAQ — часто задаваемые вопросы

Что такое FXW + EDW Patchcords?

Это внутренние breakout-кабели с разъемом LEMO SMPTE, которые разделяют гибридный интерфейс на отдельные оптические разъемы LC/SC и электрический разъем MATE-N-LOK.

Где используются эти кабели?

Они применяются в splice trays, rack panels, wall boxes, broadcast оборудовании и гибридных устройствах с интерфейсом LEMO SMPTE.

Чем отличается FXW от EDW?

FXW — это fixed plug LEMO connector (панельный штекер), а EDW — fixed socket LEMO connector (панельная розетка). Выбор зависит от конструкции панели или устройства.

Какие оптические разъемы доступны?

Доступны варианты с 2 × LC single connector или 2 × SC single connector.

Какое волокно используется?

В стандартном исполнении используется одномодовое волокно SM 9/125 мкм G.652D.

Какова стандартная длина patchcord?

Стандартная длина — 0.3 м / 30 см, что удобно для внутреннего монтажа в панелях и боксах.

Можно ли использовать эти кабели для замены в гибридных устройствах?

Да, FXW и EDW patchcords могут использоваться как внутренние сменные кабели в гибридных устройствах и панелях.

Подбор конфигурации

FXW + EDW Patchcords — это надежное решение для построения внутренних гибридных оптических и электрических соединений в профессиональных SMPTE-системах. Мы поможем подобрать нужный тип разъема LEMO, оптические выходы LC или SC, длину кабеля и вариант исполнения под вашу панель, splice tray или гибридное устройство.
