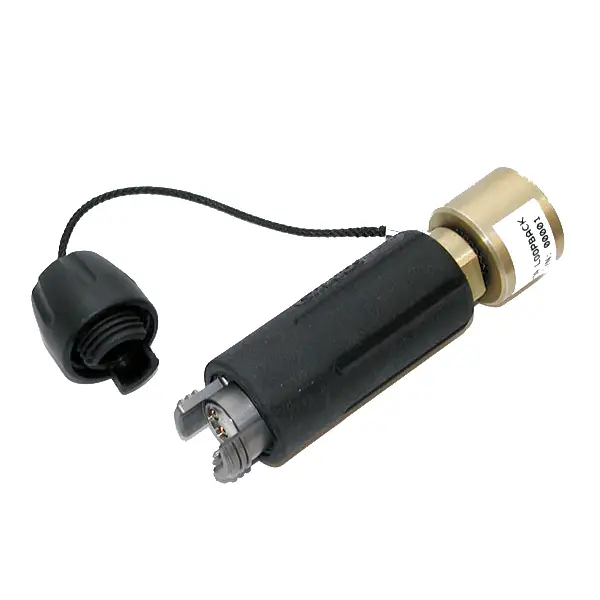

HMA-J-LB Loopback plug connector — это петлевой оптический коннектор для тестирования и диагностики оптических сетей, работающих на тактических кабелях с защищенными расширенолучевыми разъемами Expanded Beam. Решение построено на базе разъема HMA-J и предназначено для быстрой проверки работоспособности волоконно-оптических линий в полевых, промышленных и специализированных условиях эксплуатации.
Описание HMA-J-LB Loopback plug connector
Петлевой коннектор OPTOKON HMA-J-LB используется для тестирования оптических каналов в сетях, где применяются тактические кабели с интерфейсом Expanded Beam. Такое изделие позволяет быстро организовать петлю сигнала для проверки целостности линии, контроля передачи и диагностики состояния оптического соединения без применения сложных дополнительных решений.
Конструкция основана на формате HMA-J style plug connector, что делает этот loopback-коннектор удобным для использования в сетях, где важны надежность, быстрое подключение и устойчивость к внешним воздействиям. Благодаря технологии Expanded Beam коннектор лучше подходит для тяжелых условий эксплуатации, где присутствуют пыль, влага, механические нагрузки, вибрации и частые циклы подключения.
Модель поддерживает исполнение на 2 или 4 волоконных канала, а также может использоваться как с одномодовым, так и с многомодовым волокном. Гермафродитная конструкция обеспечивает простое соединение без необходимости подбирать разные части разъема, что особенно удобно в полевых условиях, при сервисном обслуживании и тестировании мобильных линий связи.
Корпус выполнен в герметичном, компактном и прочном исполнении. Коннектор рассчитан на интенсивную эксплуатацию, обладает высокой механической стойкостью и соответствует требованиям MIL-DTL-83526. Это делает его эффективным решением для военных систем связи, временных телекоммуникационных сетей, промышленных объектов и других сред, где обычные оптические компоненты могут работать нестабильно.
Основные преимущества
- петлевой коннектор для тестирования оптической сети;
- построен на базе разъема HMA-J;
- технология Expanded Beam для работы в сложных условиях;
- соответствие спецификации MIL-DTL-83526;
- гермафродитное соединение;
- варианты на 2 или 4 волокна;
- поддержка Singlemode и Multimode;
- герметичное, прочное и компактное исполнение;
- подходит для полевых, военных и промышленных сетей;
- удобное решение для диагностики и проверки линии.
Где применяется
- тестирование тактических волоконно-оптических линий;
- проверка сетей с коннекторами Expanded Beam;
- военные системы связи;
- мобильные и полевые узлы передачи данных;
- временные сети связи;
- промышленные объекты со сложными условиями эксплуатации;
- сервисное обслуживание оптической инфраструктуры.
Почему стоит купить HMA-J-LB Loopback plug connector
HMA-J-LB Loopback plug connector позволяет быстро выполнять проверку оптических линий без сложных схем подключения. Это практичный выбор для специалистов, которым нужен надежный инструмент для тестирования волоконно-оптических сетей в полевых условиях. Благодаря прочному герметичному корпусу, устойчивости к вибрациям, ударам, падениям и погружению в воду, этот loopback-коннектор хорошо подходит для профессионального применения там, где критически важны стабильность и долговечность.
Технические характеристики HMA-J-LB
| Параметр | Значение |
|---|---|
| Тип изделия | Петлевой оптический коннектор (Loopback plug connector) |
| Базовый тип разъема | HMA-J style plug connector |
| Технология | Expanded Beam |
| Спецификация | MIL-DTL-83526 |
| Тип соединения | Гермафродитное |
| Количество каналов | 2 или 4 волокна |
| Тип волокна | Singlemode / Multimode |
| Конструкция | Герметичная, прочная, компактная |
| Оптические потери MM 50/125 мкм | ≤ 3.0 dB |
| Оптические потери MM 62.5/125 мкм | ≤ 3.0 dB |
| Оптические потери SM 9/125 мкм | ≤ 4.0 dB |
| Обратные потери SM 9/125 мкм | > 25 dB |
| Ресурс соединений | минимум 3000 циклов сочленения |
| Рабочая температура | от -55 до +85 °C |
| Температура хранения | от -55 до +85 °C |
| Стойкость к погружению в воду | глубина 2 м, длительность 24 часа |
| Синусоидальная вибрация | 10–500 Hz, 3 направления, амплитуда 0.75 мм при ускорении 10 G |
| Стойкость к свободному падению | 500 падений с высоты 1.2 м |
| Стойкость к ударным нагрузкам | 4000 ударов при ускорении 40 G |
Часто задаваемые вопросы
Для чего нужен HMA-J-LB Loopback plug connector?
Этот коннектор нужен для тестирования и диагностики оптической сети. Он создает петлю сигнала, что позволяет проверить работоспособность линии и состояние оптического канала.
Подходит ли этот loopback-коннектор для тактических кабелей?
Да, модель специально разработана для оптических сетей, работающих на тактических кабелях с защищенными коннекторами Expanded Beam.
Какие типы волокна поддерживаются?
Коннектор поддерживает одномодовое и многомодовое волокно в зависимости от выбранной конфигурации.
Сколько волоконных каналов может иметь изделие?
Доступны варианты на 2 или 4 волоконных канала.
Можно ли использовать этот коннектор в сложных условиях?
Да, он имеет герметичную прочную конструкцию и рассчитан на вибрации, удары, падения, перепады температур и погружение в воду.
Чем полезна технология Expanded Beam?
Технология Expanded Beam лучше подходит для жестких условий эксплуатации, поскольку обеспечивает высокую надежность соединения в среде с пылью, влагой и механическими нагрузками.
