Универсальные оптические распределительные панели серии OFDU с модульной конструкцией предназначены для оконцевания и сварки до 144 оптических волокон в пределах одной удобной конструкции высотой 3U. Позволяют установить до 12 кассет сварных соединений и 12-ти лицевых панелей для установки адаптеров. Выдвижная конструкция передней панели обеспечивает полный доступ к пигтейлам со сварными соединениями. Возможность использования сплайс-кассет различных типов. Распределительные панели (оптические кроссы) предназначены для установки и эксплуатации внутри помещений (исполнение INDOOR). В панелях линейки OFDU предусмотрена возможность установки в телекоммуникационную стойку и шкафы шириной 19, 21, 23". Основное применение панели линейки OFDU находят в волоконно-оптических сетях FTTx, в корпоративных сетях, а также при строительстве сетей связи промышленных предприятий с использованием оптического кабеля.

Преимущества оптических распределительных панелей (ODF) серии OFDU:

терминация и сварка до 288 оптических волокон в пределах одной удобной конструкции высотой 3U;
полный доступ к пигтейлам со сварными соединениями;
возможность использования сплайс-кассет различных типов;
возможность установки в телекоммуникационную стойку и шкафы шириной 19, 21, 23";
высокое качество и надежность.

В линейку распределительных панелей серии OFDU входят панели:

OFDU-S (для сварных соединений)
OFDU-T (для коммутации и перекоммутации)
OFDU-TS (для сварных и коммутационных соединений)
OFDU-CAP (для удобного размещения CAPM кассет)

CAP

Все панели выполнены из легкого алюминиевого сплава.
Прочная порошковая покраска соответствует цветовой палитре RAL 9006 (серебристый металлик).
Съемная верхняя и задняя крышки (модульная конструкция) в сочетании с выдвижным механизмом делают удобным и легким доступ к адаптерам и оптическим волокнам, что является неоспоримым преимуществом в процессе обслуживания и эксплуатации волоконно-оптических сетей.
Панели серии OFDU имеют возможность установки лицевой крышки изготовленной как из алюминия, так и затемненного стекла.
Для ограничения постороннего доступа к оптическим волокнам и соединительным адаптерам, лицевая крышка может быть оснащена как защелкой так и замком.

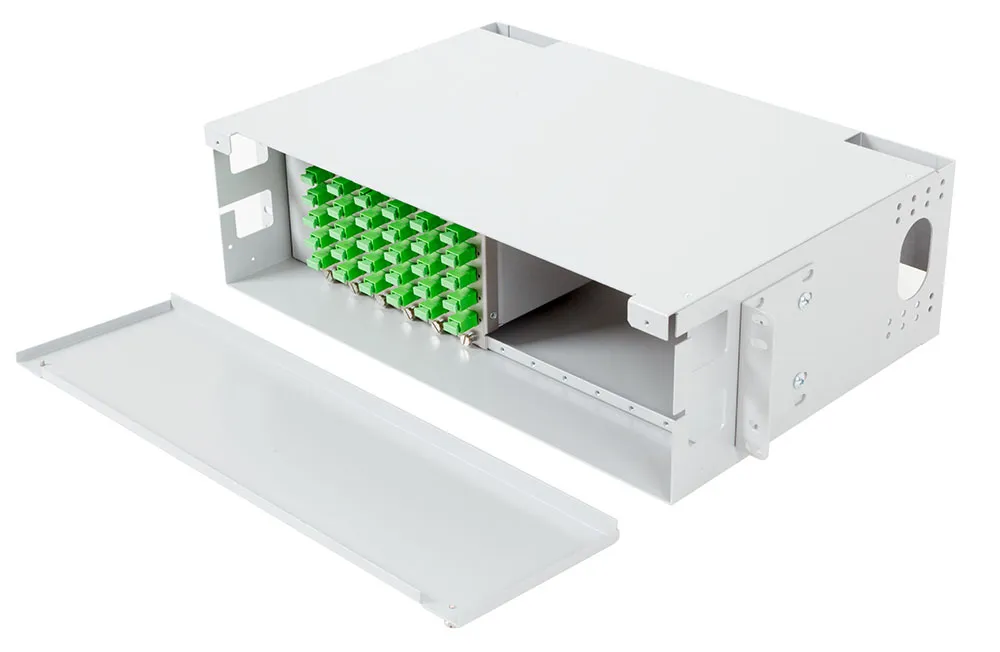

Оптическая распределительная панель (ODF) OFDU-TS

Универсальная оптическая распределительная панель OFDU-TS с модульной конструкцией предназначена для оконцевания и сварки до 144 оптических волокон в пределах одной удобной конструкции высотой 3U. Позволяет установить до 12 кассет сварных соединений и 12-ти лицевых панелей для установки адаптеров. Выдвижная конструкция передней панели обеспечивает полный доступ к пигтейлам со сварными соединениями. Возможность использования сплайс-кассет различных типов. Панель доступна в исполнении 2RU и 3RU.

Код	Высота	Размеры (В x Ш x Г) мм	Вес (кг)
OFDU-TS2	2U	88 x 432 x 305	1,5
OFDU-TS3	3U	133 x 432 x 305	1,9
OFDU-TS3	4U	178 x 432 x 310	2,3

OFDU-TS2 – типовая емкость волокон
Splice Tray*	Max	Волокон	CNPM или CAPM*	Max	Волокон
KNS-12	6	72	CNPM-XX-06	6	36
			CNPM-XX-08		48
			CNPM-XX-12		72
OFDU-TS3 - типовая емкость волокон
KNS-12	12	144	CNPM-XX-06	12	72
			CNPM-XX-08		96
			CNPM-XX-12		144
OFDU-TS4 - типовая емкость волокон
KNS-12M	12	288

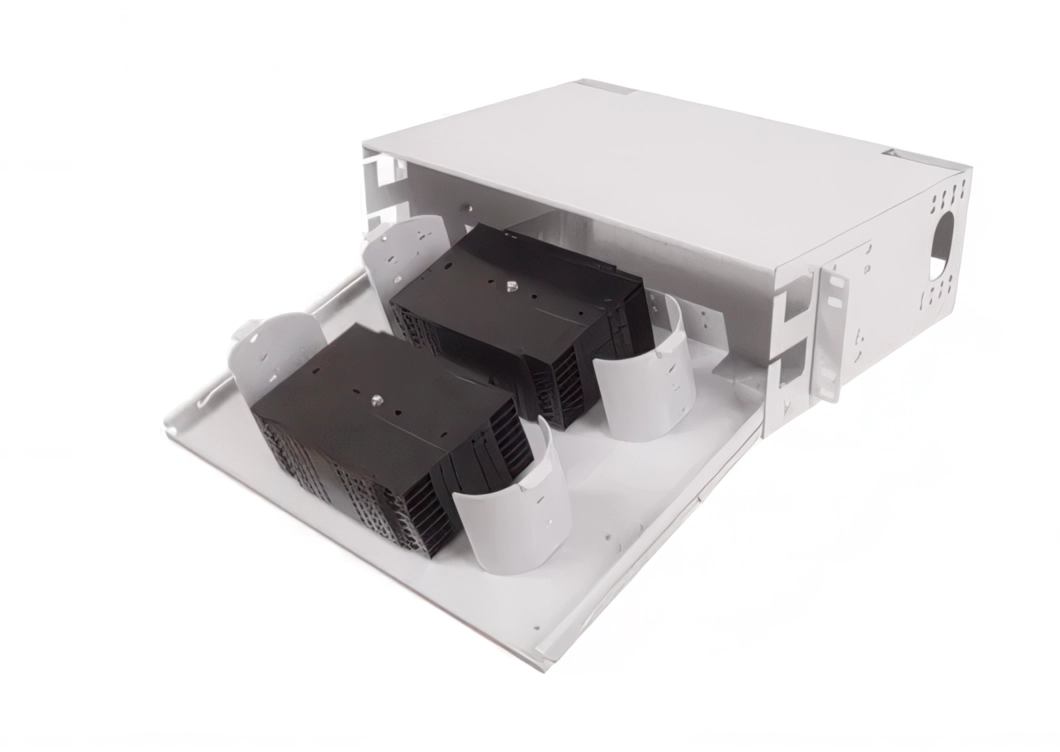

Оптическая распределительная панель (ODF) OFDU-S

Оптическая распределительная панель OFDU-S имеет модульную конструкцию и предназначена для сварки, защиты и хранения до 288 оптических сварных соединений в одном корпусе в индивидуальных кассетах сварных соединений. Выдвижная конструкция передней панели обеспечивает полный доступ к пигтейлам со сварными соединениями. Возможность использования сплайс-кассет различных типов. Панель позволяет установить не только кассеты сварных соединений, но и устройства (кольцевые держатели) для защиты и хранения технологического запаса волокон (BRP). Панель доступна в исполнении 2RU и 3RU.

Код	Емкость волокон		Высота	Размер (В x Ш x Г) мм	Вес (кг)
OFDU-S2-V1	6 касет зварних зʼєднань	72	2U	88 x 432 x 305	1.5
OFDU-S2-V2	2 х 6 касет зварних зʼєднань	144	2U
OFDU-S3-V1	12 касет зварних зʼєднань	144	3U	133 x 432 x 305	1.9
OFDU-S3-V2	2 х 12 касет зварних зʼєднань	288	3U

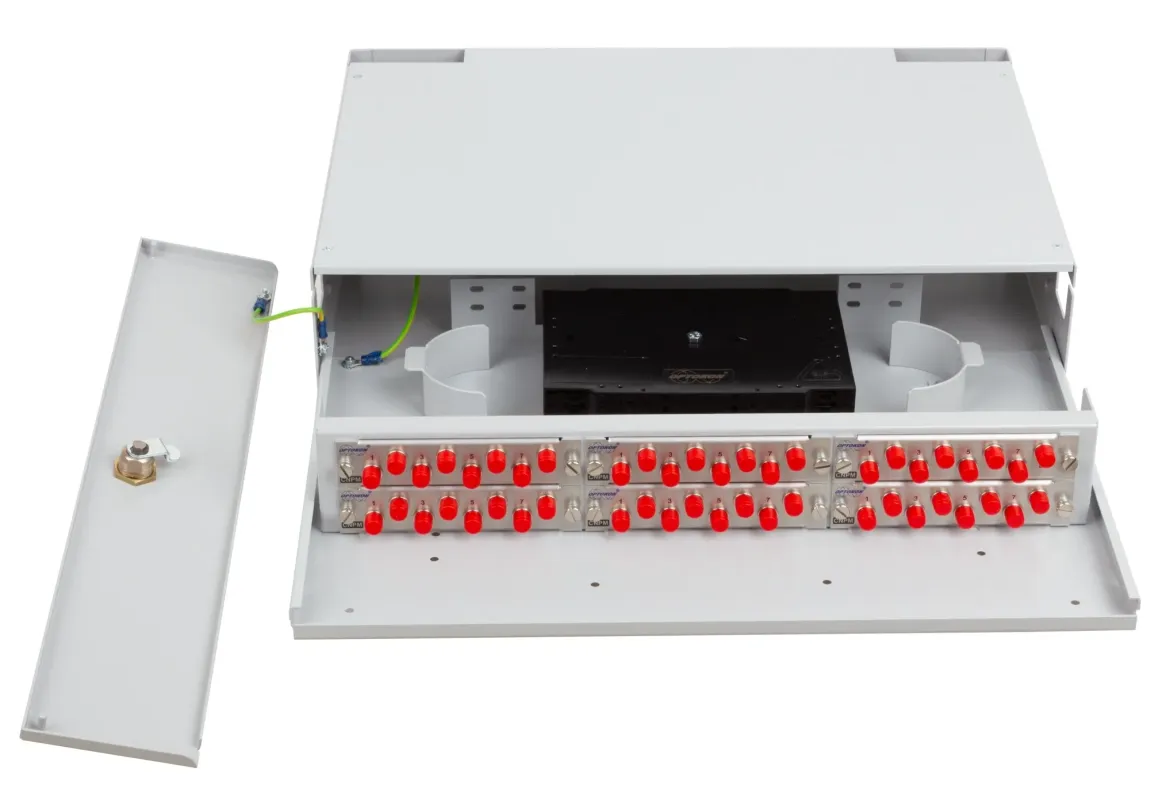

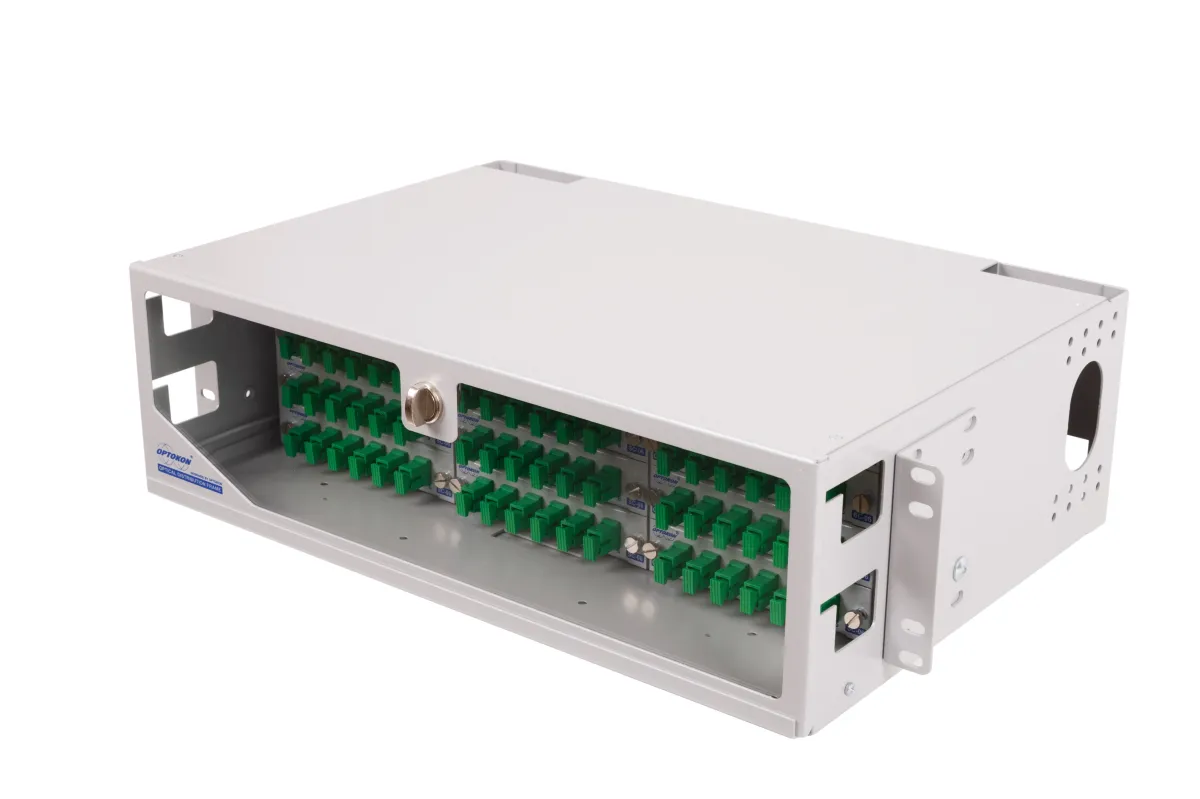

Оптическая распределительная панель (ODF) OFDU-T

Распределительная панель OFDU-T с модульной конструкцией предназначена для окончания (коммутации) до 144 оптических волокон в пределах одного удобного корпуса высотой 3U. Панель позволяет установить до 12 лицевых панелей для установки соединительных адаптеров и кольцевые держатели для хранения запаса волокна или кабеля. Выдвижная конструкция передней панели обеспечивает полный доступ к оптическим соединениям. Возможность установки панели в телекоммуникационную стойку 19, 21, 23". Внутри панели OFDU-T дополнительно предусмотрена возможность установки устройств (кольцевых держателей) для защиты и хранения технологического запаса волокон (BRP). Панель доступна в исполнении 2RU и 3RU.

Код	Высота	Размер (В x Ш x Г) мм	Вес (кг)
OFDU-T2	2U	88 x 432 x 305	1.5
OFDU-T3	3U	133 x 432 x 305	1.9

OFDU-T2 – типовая емкость волокон
CNPM или CAPM*	Max	Волокон
CNPM-XX-06	6	36
CNPM-XX-08		48
CNPM-XX-12		72
OFDU-T3 - типовая емкость волокон
CNPM-XX-06	12	72
CNPM-XX-08		96
CNPM-XX-12		144

Оптическая распределительная панель (ODF) OFDU-CAP

Распределительная панель OFDU-CAP предназначена прежде всего для удобного размещения CAPM кассет. Единая модульная система позволяет легко хранить и закреплять CAPM кассеты с возможностью расширения в зависимости от потребностей оператора. OFDU-CAP вмещает до 144 волокон в 3U корпусе.
