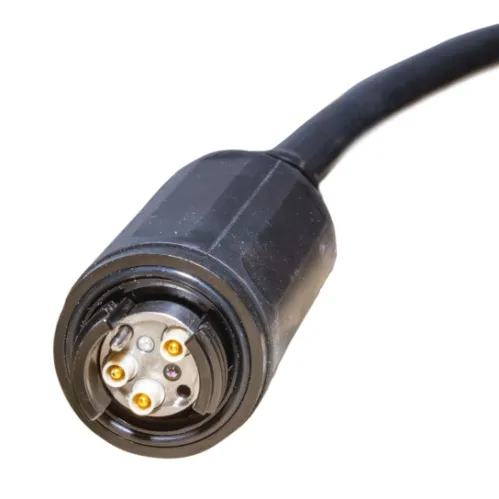

Гибридный полевой оптический патчкорд OPTOKON серии HMA - это специализированное кабельно-разъемное изделие для тактических и полевых сетей, которое одновременно обеспечивает передачу оптического сигнала и электропитания/данных. Иначе: один кабель-два функционала.
Основные характеристики
- Подходит для применения в военно-полевых системах, мобильных узлах связи, FTTA (антенная инсталляция), системах видеонаблюдения.
- Состоит из гибридного кабеля: 2 волокна (optical fibres) + 3 медные жилы (AWG 16), что дает возможность одновременно передавать видео/данные и питание.
- Разъем соответствует военному стандарту MIL-DTL-38999, имеет улучшенную прочность, защиту, выдерживает жесткие условия.
- Рабочий температурный диапазон: от -40 °C до +70 °C.
- Технология оптического соединения: Expanded Beam (расширенный луч), повышающий устойчивость к загрязнениям, влаге и механическому воздействию.
Сравнительные характеристики моделей
Серия HMA имеет несколько модификаций, в том числе HMA-S (обеспечивает до 8 волокон), HMA-M, HMA-J. В таблице сопоставимы ключевые характеристики.
Модель | Оптические волокна | Медные жилы | Назначение | Комментарий |
HMA-M / HMA-J | До 4 волокон (одно-или многомодовых) | — | Менее сложные тактические соединения | Может быть без медных жил |
HMA-S | До 8 волокон | 3 медные жилы (AWG 16) | Полнофункциональные гибридные сети ( данные + питание) | Самая универсальная версия |
Особенности моделей
- HMA-S: кабель специально сконструирован для подвижных устройств, робототехники, условий с высокой вибрацией или перемещением.
- Разъемные варианты: "штекер «(plug) и» гнездо" (receptacle/panel) — удобно для монтажа в панелях или мобильных узлах.
- Оптические потери: менее 0,7 дБ для многомодовых и менее 1,0 дБ для одномодовых соединений.
FAQ (Вопросы / Ответы)
Q1: для каких именно применений предназначена серия HMA?
A1: для военно-полевых сетей, мобильных узлов связи, FTTA (антенная инсталляция), систем видеонаблюдения, робототехники — где угодно, где нужно одновременно передать оптику и питание.
Q2: в чем разница между HMA-S, HMA-M и HMA-J?
A2: HMA-M и HMA-J предназначены для меньшего количества волокон (до 4) и могут быть без медных жил; HMA-S поддерживает до 8 волокон + 3 медные жилы, то есть более универсальный.
Q3: какой тип оптического соединения используется?
A3: используется технология Expanded Beam (расширенный луч), благодаря которой потери низкие, а соединения выносливее к загрязнениям и механическим воздействиям.
Q4: каковы Температурные условия эксплуатации?
A4: Изделие выдерживает температуры от -40 °C до +70 °C.
Q5: можно ли ремонтировать кабель в полевых условиях?
A5: да — конструкция предусматривает, что кабель и разъем обладают высокой прочностью и пригодны для монтажа/ремонта в поле, что позволяет использование в подвижных или передвижных системах.
Q6: какие типы разъемов доступны?
A6: предусмотрены модификации "штекер «(plug) и» гнездо" (receptacle/panel), что позволяет интеграцию как в кабели, так и в панели или оборудование.
Особенности и преимущества:
- Гибкая конструкция: кабель и соединители разработаны для эксплуатации в условиях полевых боевых/транспортных систем.
- Гибридный дизайн: один кабель передает и данные (оптика) и питание или сигналы управления (медь) — экономия пространства, уменьшение количества разъемов.
- Повышенная надежность: технология с» расширенным лучом " (Expanded Beam) повышает срок службы, снижает потери при подключениях.
- Широкий температурный диапазон: позволяет использовать в суровых условиях от -40 °C до +70 °C.
- Гибкий монтаж: Возможность подключения движущихся объектов, работа с вибрациями и механической динамикой.
- Стандарт военного класса MIL-DTL-38999 гарантирует совместимость с армейскими и тактическими системами.
HMA-S3x специальный гибридный коннектор, типа HMA-s - 2xfo + 3xcu контакты
HMA-S3S 2xFO + 3xCu контакт (гнездо)
HMA-S3P 2xFO + 3xCu контакт (штифт)
