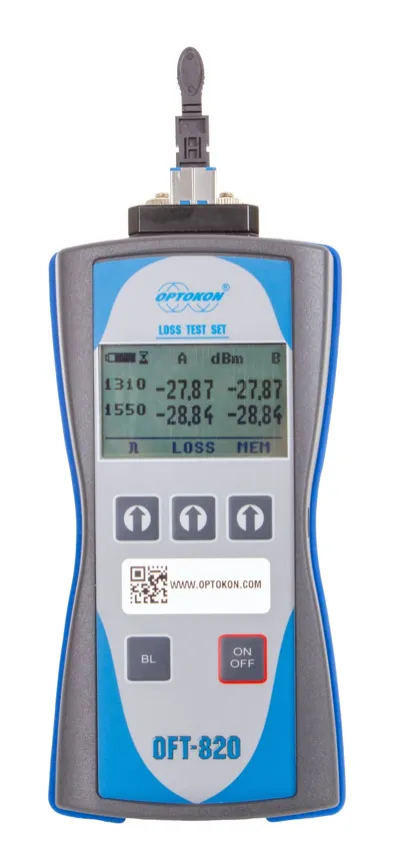

Переваги оптичного мультиметра OFT-820:
- джерело світла має широкий діапазон довжин хвиль;
- великий обсяг пам'яті;
- енергомічний дизайн;
- завантаження даних у форматі Excel;
- висока якість обладнання.

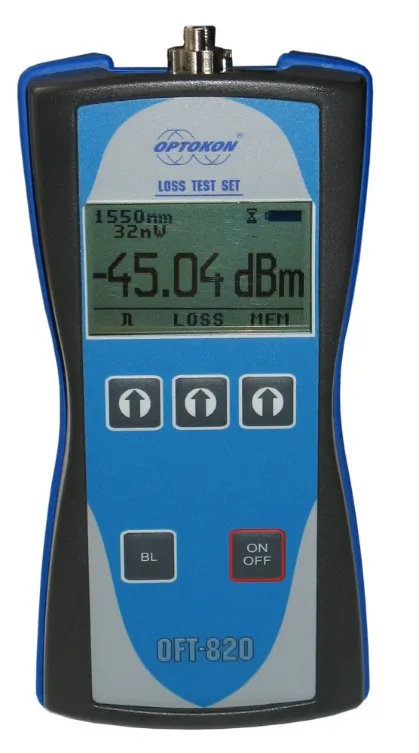

Набір для тестування оптичних втрат серії OFT-820 поєднує в собі два випробувальні прилади – джерело світла та вимірювач потужності. Оптичне джерело світла виконує всі необхідні технічні вимоги до польового обладнання. Доступні в різних комбінаціях робочих довжин хвиль: 850, 1300, 1310, 1490, 1550 та 1625 нм. Оптичний вимірювач потужності призначений для вимірювання абсолютної або відносної оптичної потужності оптичних мереж.
Об'єм пам'яті дозволяє зберігати і завантажувати до 3000 вимірювань, включаючи положення пам'яті або номер волокна, довжину хвилі, абсолютне значення або відносне значення та втрати. Програмне забезпечення для оцінки ПК SmartProtocol підтримує завантаження пам'яті, створення звіту про випробування та Data Exporter для завантаження даних у форматі Excel. Акумулятор забезпечує тривалу роботу з мінімальним терміном служби 5 років.
- Портативний вимірник потужності
- Невеликий розмір, легка вага
- Об'єм пам'яті дозволяє зберігати та завантажувати до 3000 вимірювань
- Програмне забезпечення для ПК SmartProtoco, Data Exporter
- Виявлення модуляції 270 Гц, 1 кГц, 2 kHz
- Автоматична функція визначення довжини хвилі)
- Режим зонда USB - повне керування за допомогою простих команд
- Абсолютний та відносний оптичний вимір потужності
- Одиниці, що відображаються: дБм, дБ, Вт
- Працює за допомогою вбудованого акумулятора
- Автовимкнення
- Індикатор стану батареї
Набір для тестування втрат серії OFT-820-POF призначений для тестування мережі POF – Plastic Optical Fiber. Поєднує в собі два оптичні контрольно-вимірювальні прилади - джерело світла та вимірювач потужності. Тестер можна використовувати як переносний вимірник потужності або як зонд USB, що входить до тестової робочої станції. Оптичне джерело світла відповідає всім необхідним технічним вимогам для польових вимірювань мережі POF. Джерело світла спрямовує оптичне випромінювання на вихідний роз'єм з робочою довжиною хвилі 650 нанометрів. Оптичний вимірювач потужності призначений для вимірювання абсолютної або відносної оптичної потужності в POF мережах.
Об'єм пам'яті дозволяє зберігати і завантажувати до 3000 вимірювань, включаючи положення пам'яті або номер волокна, довжину хвилі, абсолютне значення або відносне значення та втрати. Програмне забезпечення для оцінки ПК SmartProtocol підтримує завантаження пам'яті, створення звіту про випробування та Data Exporter для завантаження даних у форматі Excel. Акумулятор забезпечує тривалу роботу з мінімальним терміном служби 5 років. Адаптери вводу-виводу виймаються та замінюються, дозволяючи з легкістю ремонтувати та чистити обидва роз'єми. Широка область застосування з різними видами конекторів для пластикових оптоволоконних кабелів робить тестер універсальним пристроєм. Конструкція адаптерів введення та виведення однакова.
- Тестування мережі POF
- Портативний вимірник потужності
- Невеликий розмір, легка вага
- Об'єм пам'яті дозволяє зберігати та завантажувати до 3000 вимірювань
- Програмне забезпечення для ПК SmartProtoco, Data Exporter
- Легко замінювані адаптери - джерело та вимірювач
- Рознімання FC, SC, ST, HFBR
- Універсальні наконечники 2,5 мм
- Універсальний 2,2 мм POF-кабель
- Режим USB-зонда – повне керування за допомогою простих команд
- Абсолютний та відносний оптичний вимір потужності
- Одиниці, що відображаються: дБм, дБ, Вт
- Працює від вбудованої батареї, що перезаряджається.
- Контрастний дисплей з підсвічуванням
- Автовимкнення
- Індикатор стану батареї
Технічна специфікація:
| Джерело світла | |
| Вихідна потужність | |
| LD 850 nm, LED 850 nm, 1300 nm | -20 dBm |
| LD 1310, 1490, 1550, 1625 nm | -9 dBm Standard, 0 dBm Premium |
| Стабільність | |
| LD 850 nm, LED 850, 1300 nm | ±0.03 dB |
| LD 1310, 1490, 1550, 1625 nm | ±0.05 dB |
| Вимірник потужності | |
| Фотодетектор | 1 mm InGaAs |
| Робоча довжина хвилі | 850, 1300, 1310, 1490, 1550, 1625 nm |
| Динамічний діапазон: стандарт | -65 dBm to +10 dBm |
| Похибка | ± 5% |
| Розширення | 0,01 |
| AWD | -50 dBm |
| -45 dBm | |
| Загальні | |
| Розміри | 165 x 80 x 50 мм |
| Вага | 400 г |
| Температура | Зберігання -10 to +50 °C Робоча -40 to +70 °C |
| Строк роботи батареї | > 50 годин |
| Строк життя батареї | > 5 років |
Стандартна комплектація:
- Комплект для діагностики втрат
- Програмне забезпечення SmartProtocol PC
- Зарядний пристрій
- Сертифікат калібрування
- М'який чохол
- USB кабель
Додаткові аксесуари до мультиметра OFT-820
| Модель | Описание |
|---|---|
| OFT-820-SN-A2-FC-31-55 | light source SM 1310 and 1550 nm, 2x FC/APC adaptor power meter SN adaptor |
| OFT-820-SN-31-55 | light source SM 1310 and 1550 nm, SN adaptor power meter SN adaptor |
