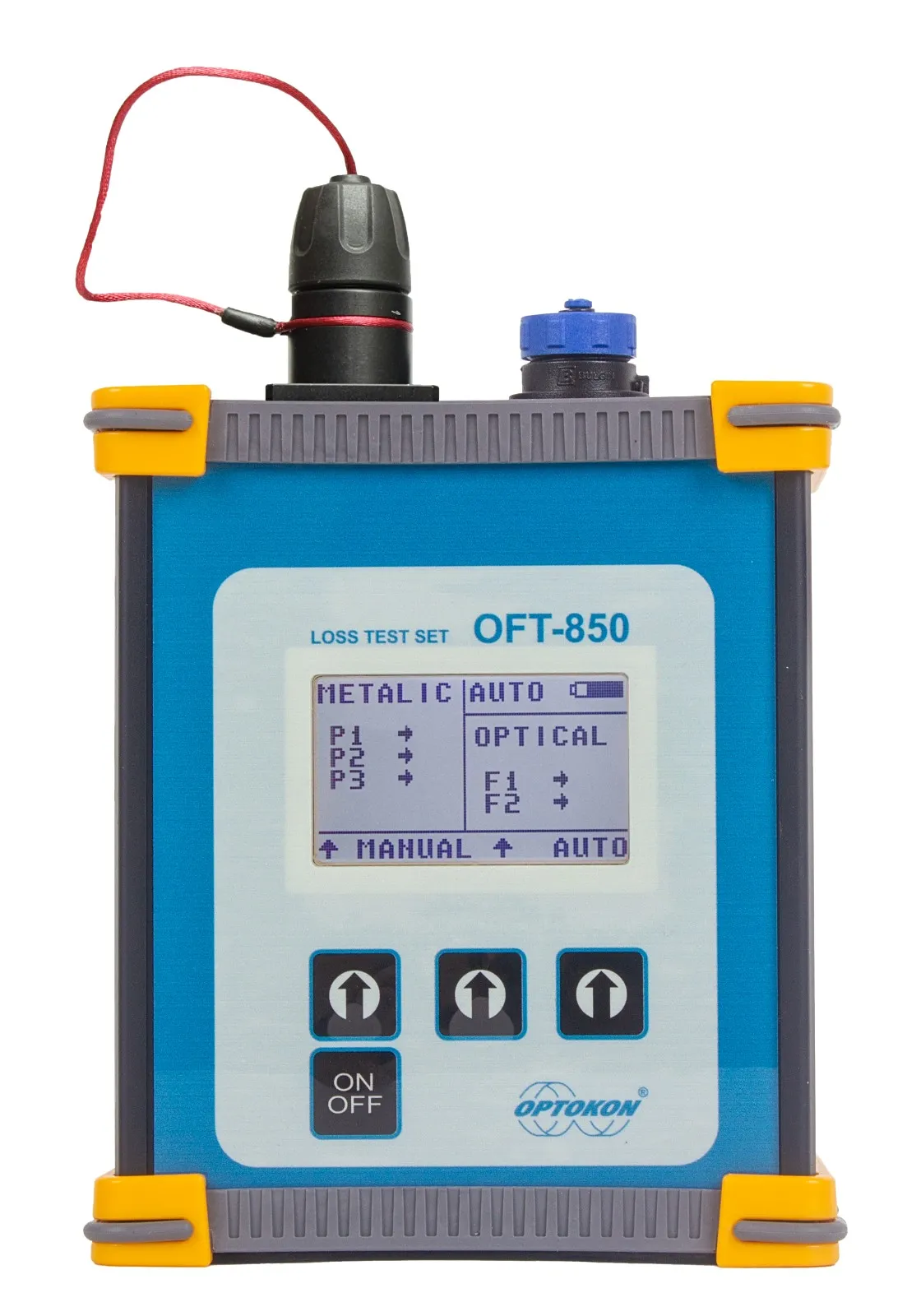

Оба набора — OFT-850 и OFT-850K — представляют собой универсальные гибридные тестеры кабелей, содержащих как оптические волокна, так и медные пары («Hybrid Cable Testers») от производителя OPTOKON. Они объединяют в себе:
- источник оптического сигнала (Light Source),
- оптический ваттметр (Power Meter) / детектор,
- проверку целостности (continuity), изоляции и короткого замыкания медных проводов.
Это позволяет выполнять комплексные проверки «гибридных кабелей» (fiber + Cu), например в системах, где передаются как данные по волокну, так и питание/сигналы по медным проводникам (например, в видео/трансляционных системах, SMPTE и других гибридных инфраструктурах).
Обе модели поставляются в прочном алюминиевом корпусе, с встроенным аккумулятором, имеют внутреннюю память для сохранения измерений, поддерживают как многомодовые (MM), так и одномодовые (SM) волокна.
Сравнительные характеристики
Характеристика / модель | OFT-850 SMPTE Hybrid Cable Test Set | OFT-850K Hybrid Cable Test Set |
Назначение | Тестирование гибридных кабелей (волокно + медь), совместимых с системами SMPTE / LEMO, broadcast-инфраструктура. | Тестирование потерь в оптических волокнах + проверка целостности медных пар в гибридных кабелях — универсально для hybrid-систем. |
Оптический источник — длины волн | 850, 1300 нм (MM), 1310, 1490, 1550, 1625 нм (SM) | 850, 1300 нм (MM); 1310, 1490, 1550, 1625 нм (SM) (возможна кастомизация) |
Выходная мощность источника | –26 dBm (MM 62.5/125 мкм) / –16 dBm (typ.) для SM | аналогичная (типовые значения при стандартных волокнах) |
Оптический детектор / ваттметр | 1 мм InGaAs; рабочие длины волн согласно MM/SM, разрешение 0.01; динамический диапазон –60 … +10 dBm (MM) / –53 … +17 dBm (SM) | похожие характеристики — совместимость MM/SM; поддержка широкого динамического диапазона |
Проверка медных проводников | continuity, short circuit, проверка изоляции, контакта пинов (pins interconnection) | continuity, короткое замыкание, проверка изоляции и разводки металлических контактов |
Память / хранение результатов | > 1000 измерений (номер кабеля, результат metal-check, optical loss) + возможность загрузки и генерации отчетов | > 1000 измерений + загрузка, генерация отчетов |
Питание / корпус | Литиевый аккумулятор, встроенная зарядка, индикатор аккумулятора; прочный алюминиевый корпус, IP-рейтинг (возможность полевых работ) | Литиевый аккумулятор, встроенное зарядное устройство, прочный алюминиевый корпус — удобно для полевых/выездных работ |
Рабочие условия | Температура –10 … +50 °C, влажность до 95% (без конденсации), корпус 145×145×56 мм, вес ~400 г (с батареей) | аналогичные габариты и условия эксплуатации — подходит для полевого использования |
Области применения | Broadcast-сети, SMPTE / LEMO гибридные системы, телевизионные/видео-инсталляции, инфраструктурные системы с комбинированным кабелем | Любые системы с комбинированным (fiber + Cu) кабелем: гибридные сети, CCTV, FTTA, специальные инсталляции, где требуется оптическая + медная линия |
Примечание: Для обеих моделей поддерживаются как многомодовые (MM), так и одномодовые (SM) волокна.
Особенности / преимущества моделей
- Комплексное тестирование гибридных кабелей — нет необходимости иметь отдельно оптический и медный тестеры: обе функции в одном комплекте.
- Универсальность — поддержка MM и SM волокон, широкий набор рабочих длин волн, возможность кастомизации под специальные требования.
- Полевую надежность — прочный алюминиевый корпус, компактные размеры, батарея, IP-рейтинг, возможность работы при разных температурах и влажности.
- Удобство работы и документации — внутренняя память >1000 записей, возможность загрузки и создания отчетов, что важно для сертификации кабелей и документирования.

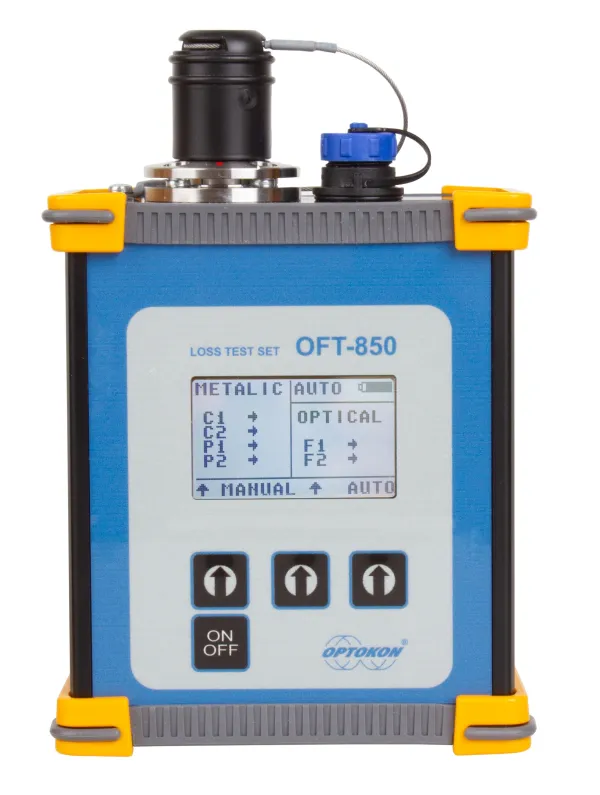

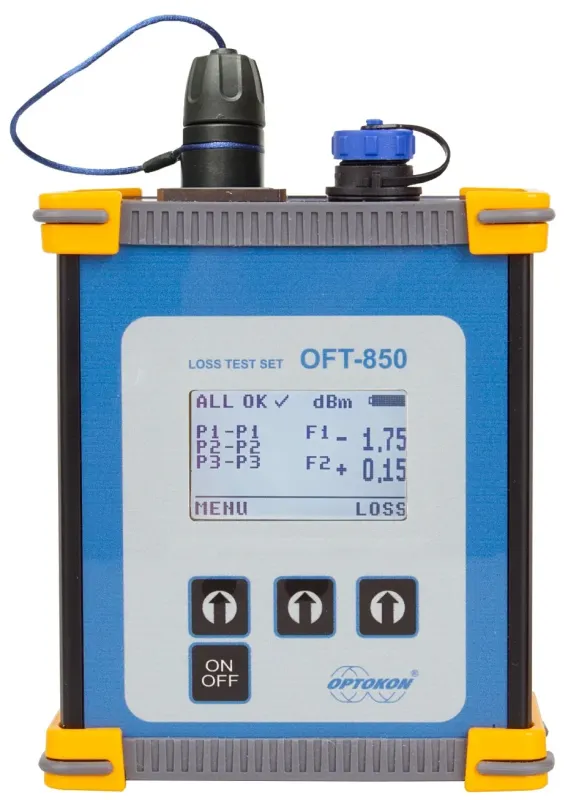

- Автоматический и ручной режимы — прибор может работать как в полностью автоматическом режиме (pass/fail, «ALL OK / SHORT / PINOUT» для металлических проводов), так и вручную для детальной проверки.
- Одна модель — множество задач — от проверки оптического затухания до проверки целостности меди; удобно для installation, maintenance, troubleshooting.
Рекомендации — для кого подходит каждая модель
- Если ваша работа связана с профессиональными broadcast-сетями, SMPTE / LEMO кабелями, телевизионными инсталляциями — модель OFT-850 будет логичным выбором, так как она специально предназначена для SMPTE Hybrid систем.
- Если вам нужна более универсальная тестовая станция для различных гибридных кабелей (fiber + медь), возможно с нестандартной конфигурацией, или требуется большая гибкость — OFT-850K может быть предпочтительнее: она имеет аналогичные функции, более гибкая для разных типов кабелей и позволяет работать с MM и SM, с возможностью кастомизации.
- Для полевых работ, где важны мобильность, надежность, быстрая проверка и документооборот — любая из моделей будет хорошим инструментом.
FAQ (Вопросы / ответы)
Q: Можно ли с помощью этих тестеров проверить и оптическую, и медную часть кабеля одновременно?
A: Да. Тестер объединяет источник оптического сигнала + оптический ваттметр + проверку медных проводов — позволяет тестировать обе части в одном комплекте.
Q: Подходят ли они для многомодовых и одномодовых волокон?
A: Да. Обе модели поддерживают MM (многомод) и SM (одномод) волокна.
Q: Сколько тестов можно сохранить во внутренней памяти?
A: Более 1000 измерений с данными о номере кабеля, результатами проверки металла и оптических потерь.
Q: Удобно ли использовать на площадке / в поле?
A: Да — приборы имеют прочный алюминиевый корпус, компактны, работают от батареи и выдерживают широкий диапазон температур и влажности.
Q: Чем OFT-850 отличается от OFT-850K?
A: Основное отличие — целевое назначение: OFT-850 — для SMPTE / LEMO гибридных кабелей (broadcast-индустрия), тогда как OFT-850K — более универсальная и гибкая модель, подходящая для различных hybrid-систем. Также OFT-850K подчеркивает возможность кастомизации под специфические кабели.
